一、項目背景

某汽車零部件企業自動化生產線以西門子S7-1500PLC為核心控制器，采用PROFINET工業以太網組網，負責整條產線的邏輯控制、節拍調度與安全聯鎖。產線上下料、搬運、裝配工位均配置發那科工業機器人，機器人控制系統采用CC-LinkIE總線通訊。

由于PROFINET與CC-LinkIE屬于不同工業總線協議，二者無法直接聯互互通。前期項目采用硬接線方式實現少量IO信號交互，存在布線復雜、信號點少、擴展性差、響應延遲高等問題。機器人運行數據、坐標信息、故障代碼、夾具狀態等無法實時上傳至PLC與上位系統，導致設備信息孤島、運維效率低、故障定位慢，難以滿足智能制造對高速聯動、數據互通、穩定可靠的要求。為打通西門子PLC與發那科機器人之間的數據通道，企業決定采用PROFINET轉CC-LinkIE協議轉換網關進行通訊改造。

二、解決方案

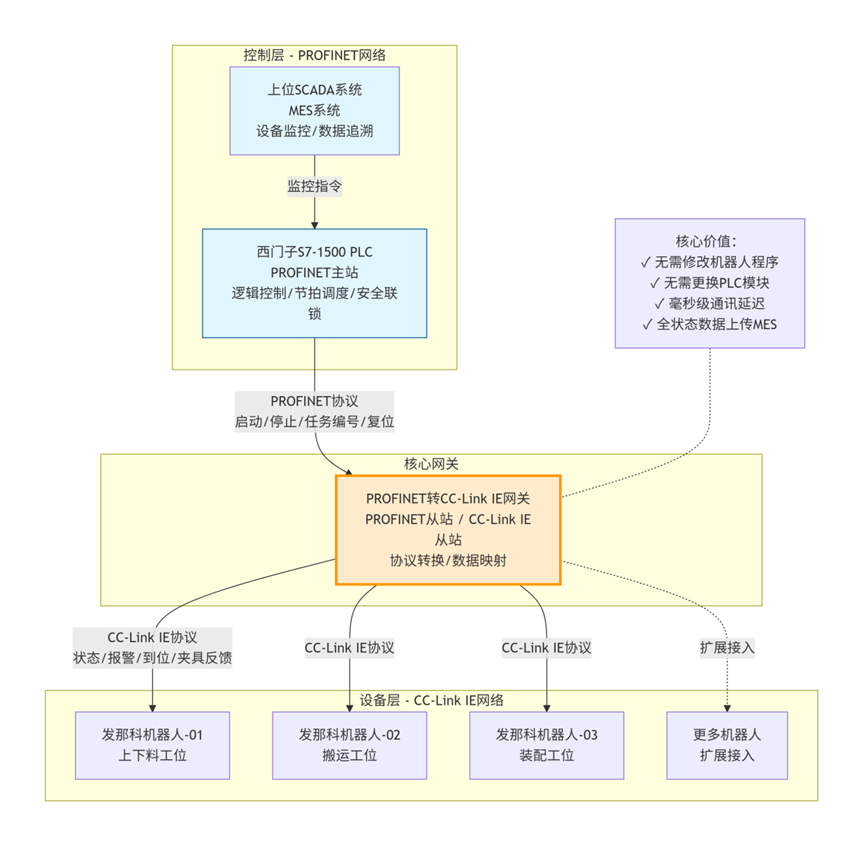

項目采用PROFINET轉CC-LinkIE協議轉換網關作為核心通訊設備，實現兩種異構總線之間的透明數據轉換。

硬件架構

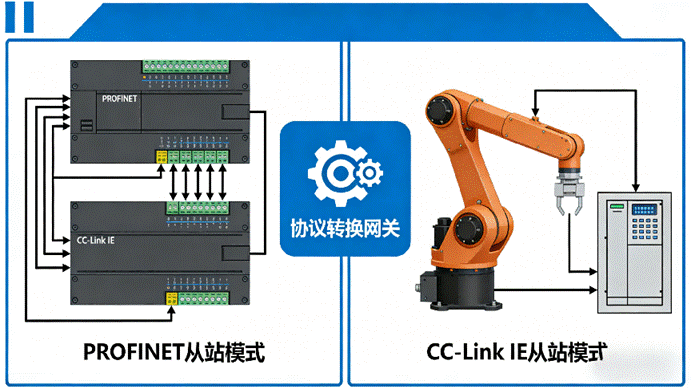

網關一側作為PROFINET從站接入西門子PLC網絡，另一側作為CC-LinkIE從站與發那科機器人對接，采用標準DIN導軌安裝，支持寬電壓供電與工業級抗干擾設計，滿足車間長期連續運行需求。

通訊配置

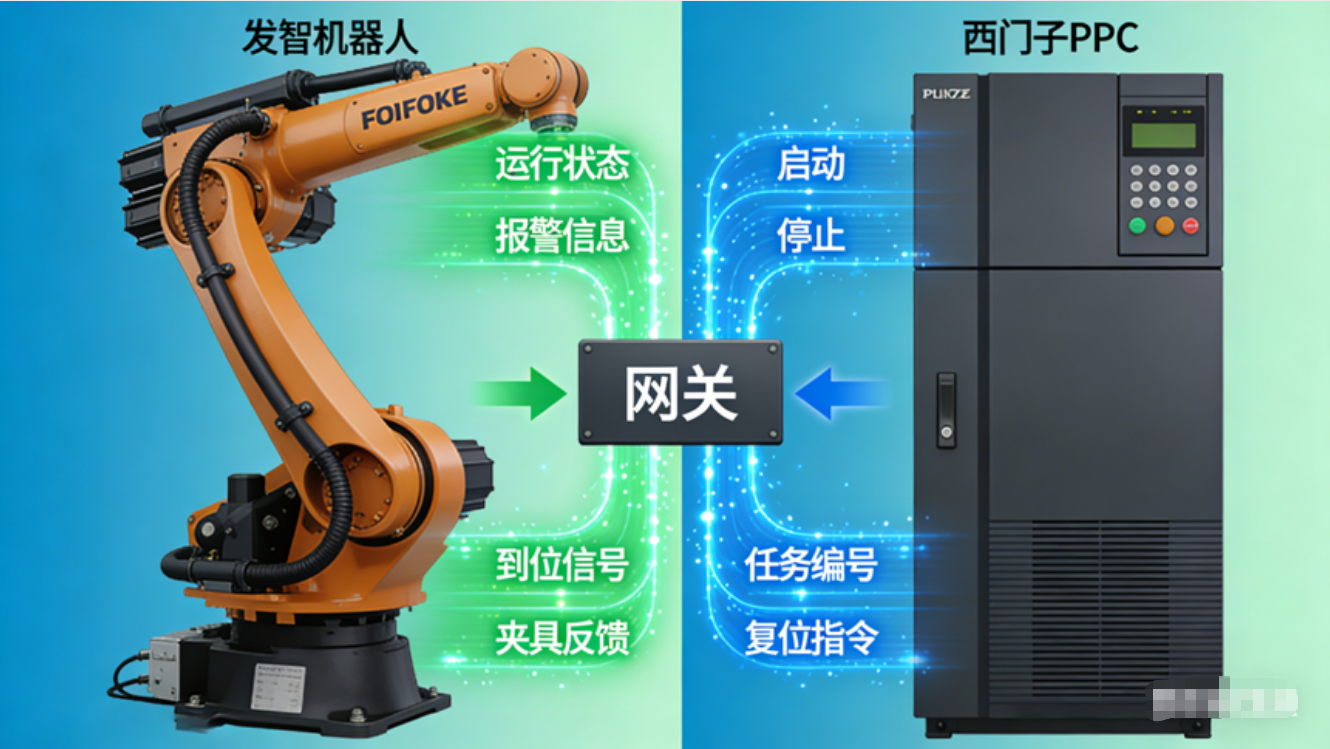

通過網關配置軟件完成數據映射，將機器人的運行狀態、報警信息、到位信號、夾具反饋等數據轉換為PROFINET協議上傳至PLC；同時將PLC下發的啟動、停止、任務編號、復位指令等轉換為CC-LinkIE信號下發給機器人。

實施優勢

改造無需修改機器人程序、無需更換PLC模塊、無需大量重新布線，配置簡單、調試快捷，大幅縮短項目實施周期，降低改造成本。

三、應用效果

系統投運后，通訊穩定、延遲低、數據無丟包，完全滿足產線高節拍、高可靠性要求。

實現無縫互聯互通

徹底解決西門子PLC與發那科機器人協議不兼容問題，實現控制指令與狀態數據雙向?qū)崟r傳輸。

通訊性能優異

數據刷新延遲低至毫秒級，機器人動作響應及時，與產線節拍高度同步，有效提升生產效率。

系統穩定可靠

工業網關模塊抗干擾能力強，支持24小時不間斷運行，減少停機時間，降低設備故障率與維護成本。

數據可視化與智能化

機器人全狀態數據可上傳至上位SCADA與MES系統，實現設備監控、故障預警、生產數據追溯與OEE統計，提升產線數字化與智能化水平。

四、總結

本項目通過PROFINET轉CC-LinkIE協議轉換網關，成功實現西門子PLC與發那科機器人穩定、高速、可靠的通訊互聯。方案部署簡單、成本低、兼容性強，適用于汽車、3C、零部件加工等多行業自動化產線改造，是解決多品牌、多協議設備互聯互通的理想解決方案。
