一、項目背景

某汽車零部件企業機加工產線聚焦發動機核心零部件精密加工，以西門子 S7-1500 PLC為核心控制設備，實現數控車床、加工中心、檢測設備等現場裝置的聯動控制與工序銜接，現場通過 Profinet總線完成設備間基礎數據交互。為提升生產精細化管理水平，企業上線 MES生產執行系統，核心需求為實現 S7-1500 PLC與 MES系統的深度通訊互聯：MES向 PLC下發生產任務、工藝參數等指令，PLC向 MES上傳生產進度、設備狀態、檢測數據、故障報警等全量數據，同時實現生產數據實時追溯與設備 OEE自動統計。

原有通訊方式為 PLC自帶網口直接對接 MES系統，存在數據格式不兼容、過濾能力弱、通訊穩定性差等問題，且 PLC直接對外通訊存在網絡安全風險，無法實現數據分類處理與異常預警，導致 MES數據采集雜亂、有效信息提取困難，設備故障反饋滯后，嚴重制約生產管理效率。為解決上述痛點，企業選用 作為通訊中間件，實現 PLC與 MES系統的安全、穩定、高效互聯。

二、解決方案

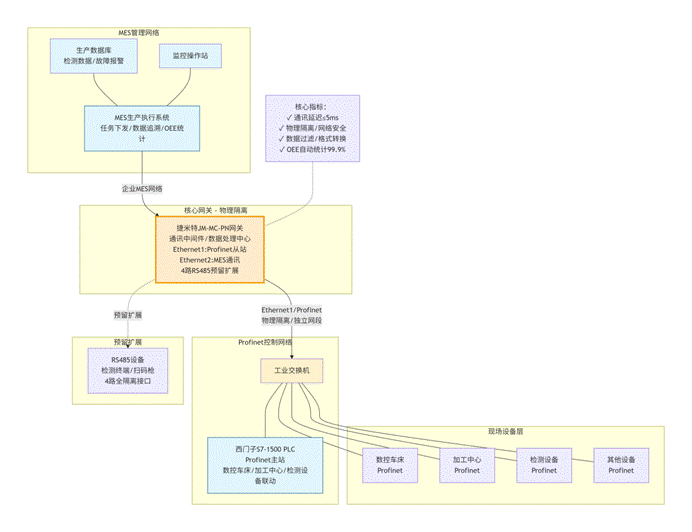

本項目以 Profinet總線協議轉換網關為核心通訊橋梁與數據處理中心，構建“MES系統→西門子 S7-1500 PLC→網關→現場設備”的雙向閉環通訊架構，通過網關實現 PLC與 MES系統的協議適配、數據過濾、格式轉換與安全傳輸，依托其工業級設計保障通訊穩定性，同時兼顧現場數據采集與遠程管控雙重需求，全程無需改造 PLC原有控制程序，最大限度降低改造成本與實施周期。

1. 硬件安全隔離部署

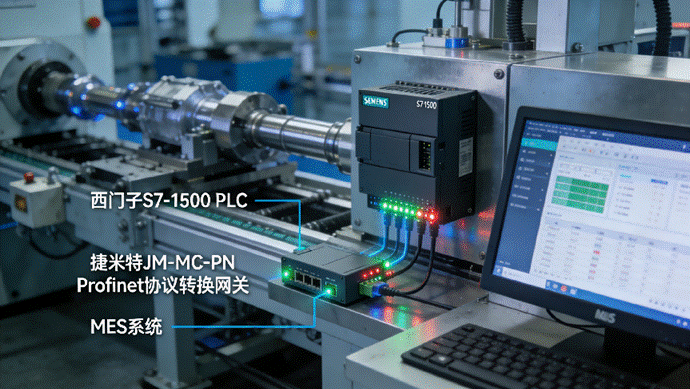

網關模塊采用 DIN導軌安裝方式集成于產線控制柜，通過 12V直流供電，與西門子 S7-1500 PLC實現物理隔離，徹底規避 MES管理網絡對 PLC控制網絡的干擾，從源頭降低網絡安全風險。

網關 Ethernet1網口接入 PLC的 Profinet控制網絡，以 Profinet從站身份實現與 S7-1500 PLC的高速數據交互；

Ethernet2 網口獨立接入企業 MES生產管理網絡，實現與 MES系統的專屬通訊，雙網口獨立網段設計保障數據傳輸?shù)陌踩耘c獨立性；

4 路全隔離 RS485接口預留對接現場檢測終端、掃碼設備等低速采集設備，為后期產線數據采集擴展提供充足接口支持；

網關配備 FUN可編程按鍵、板載蜂鳴器及多組狀態指示燈，支持 IP快速重置、異常通訊報警，且網口與 RS485接口均做專業抗干擾、抗雷防護，可有效抵御車間機床、變頻器等設備產生的電磁干擾，適配工業復雜現場環境，滿足產線 24小時不間斷運行要求。

2. 軟件分層高效配置

圍繞 “數據采集 -處理 -傳輸 -安全保障” 搭建分層軟件配置體系，通過 VFBOXStudio配置軟件與西門子博途軟件協同，實現網關與 PLC、MES系統的快速組態與無縫對接，核心實現精準數據采集、標準化處理、雙向穩定傳輸三大功能：

網關與 PLC的 Profinet組態：通過 VFBOXStudio軟件添加專屬驅動，完成 PLC關鍵數據點位配置與 Profinet功能啟用，生成 GSD文件導入博途軟件，快速完成網關與 S7-1500 PLC的 Profinet組網，實現二者毫秒級數據交互；

網關與 MES系統的通訊配置：對 PLC采集的原始數據進行過濾、清洗與格式轉換，剔除無效數據并標準化為 MES可解析格式，同時設置數據閾值實現異常預警；網關通過 TCP/IP協議與 MES系統通訊，支持?jǐn)?shù)據透?jìng)?、主?dòng)上傳與日志記錄，保障數據傳輸?shù)耐暾耘c可追溯性；

通訊安全與穩定性強化：為網關設置獨立通訊密碼，僅授權設備可訪問；在博途軟件中配置通訊超時與看門狗時間，實現通訊中斷實時檢測與報警；網關自帶斷點續傳功能，網絡恢復后自動補傳未發送數據，全方位保障通訊鏈路的安全、穩定、連續。

3. 方案核心價值

通訊安全隔離：實現 PLC控制網絡與 MES管理網絡物理隔離，避免外網干擾與網絡攻擊，保障產線核心控制系統的穩定運行；

數據標準化處理：對 PLC原始數據進行專業過濾、清洗與格式轉換，為 MES系統提供精準、有效的數據支撐，提升生產管理效率；

高穩定低延遲：Profinet總線實現 PLC與網關毫秒級通訊，TCP/IP協議保障網關與 MES高速數據傳輸，全程數據無丟包、無延遲；

易維護易擴展：網關配置操作簡單，運維人員可快速上手，預留多組通訊接口，后期新增設備可無縫接入，滿足企業數字化持續升級需求；

成本可控性高：相比定制開發通訊接口或部署專業數據服務器，網關方案實施成本低、調試周期短、后期維護成本少，項目投資回收期不足 6個月。

三、應用效果

PLC 與 MES通訊無縫打通：成功實現西門子 S7-1500 PLC與 MES系統的雙向高速通訊，數據傳輸延遲≤5ms，生產指令下發精準及時，生產數據上傳完整有效，徹底解決原有通訊方式格式不兼容、穩定性差的核心痛點，實現全量數據的實時交互；

生產管理精細化大幅提升：MES系統可實時、精準獲取產線全流程數據，實現生產任務進度動態監控、產品檢測數據全程追溯、設備運行狀態遠程查看，設備 OEE實現 99.9%精準自動統計，替代傳統人工統計，生產管理效率顯著提升；

設備故障響應效率顯著優化：網關實現設備異常數據提前預警，MES系統實時接收故障報警信息，運維人員可快速定位故障位置與原因，故障處理時間縮短 70%，大幅減少產線非計劃停機時間，設備綜合利用率提升 15%；

網絡安全保障全面升級：通過控制網絡與管理網絡的物理隔離，有效規避外網干擾與網絡安全風險，從根本上解決 PLC直接對外通訊的安全隱患，保障產線核心控制系統的穩定運行；

產線數字化基礎牢固夯實：實現產線數據的標準化、數字化采集與傳輸，為企業后續部署大數據分析、人工智能優化等智能化應用提供精準、可靠的數據支撐，推動企業從 “生產型” 向 “智造型” 轉型。

四、項目總結

本項目依托Profinet總線協議轉換網關，成功完成汽車零部件機加工產線西門子 S7-1500 PLC與 MES系統的通訊互聯改造，一站式解決了原有通訊方式的兼容性、穩定性、安全性等核心問題，同時實現了生產數據的標準化處理與精準傳輸。

方案以網關為核心構建的安全、高效、可擴展通訊架構，兼顧了生產控制與數字化管理的雙重需求，充分體現了捷米特 JM-MC-PN網關在工業通訊中的靈活性與實用性 —— 無需改造原有控制系統，即可快速實現 PLC與 MES系統的深度互聯，大幅降低實施成本與運維難度。

該方案不僅為汽車零部件機加工產線的生產精細化管理提供了可落地的解決方案，也為機械制造、精密加工、裝備制造等其他行業的 PLC與 MES系統通訊互聯提供了可復制、可推廣的實踐經驗，是工業企業數字化轉型的高性價比優選方案。
