前言

想玩轉吉他效果器，卻被 Meris、Chase Bliss 等高端品牌的價格勸退?想 DIY 專屬效果器，卻找不到小巧適配、支持立體聲的開源平臺?要么功能單一滿足不了演奏需求，要么硬件設計復雜復刻難，要么開發門檻高無配套固件支持?

今天給大家?guī)硪豢顚榧麗酆谜?、效果?DIY 開發者打造的立體聲吉他效果器!基于 Electro-Smith Daisy Seed 音頻處理核心打造，設計靈感源自多款高端品牌，小巧適配效果器板，支持立體聲全功能使用，也可作為自定義效果器開發起點，軟硬件全開源，是吉他演奏、效果器二次開發的優質選擇!

亮點 & 功能

立體聲全通路：配備緩沖立體聲輸入 / 輸出，完美適配專業吉他演奏的立體聲需求，音效輸出更立體飽滿，告別單聲道的單調感。

高解析音頻處理：支持最高 96KHz、24-bit 數字處理，精準還原每一個音效細節，音質媲美高端品牌效果器，滿足高要求的演奏與創作。

高性能硬件核心：搭載 ARM Cortex-M7 480MHz 處理器，搭配 64MB SDRAM+8MB Flash，運算能力強勁，復雜音效處理也能流暢無卡頓。

九大預制效果模塊：自帶 “Planet Series” 全套預制效果，涵蓋神經功放模擬、混響、延遲、Looper 等多種功能，一站式滿足不同演奏風格需求。

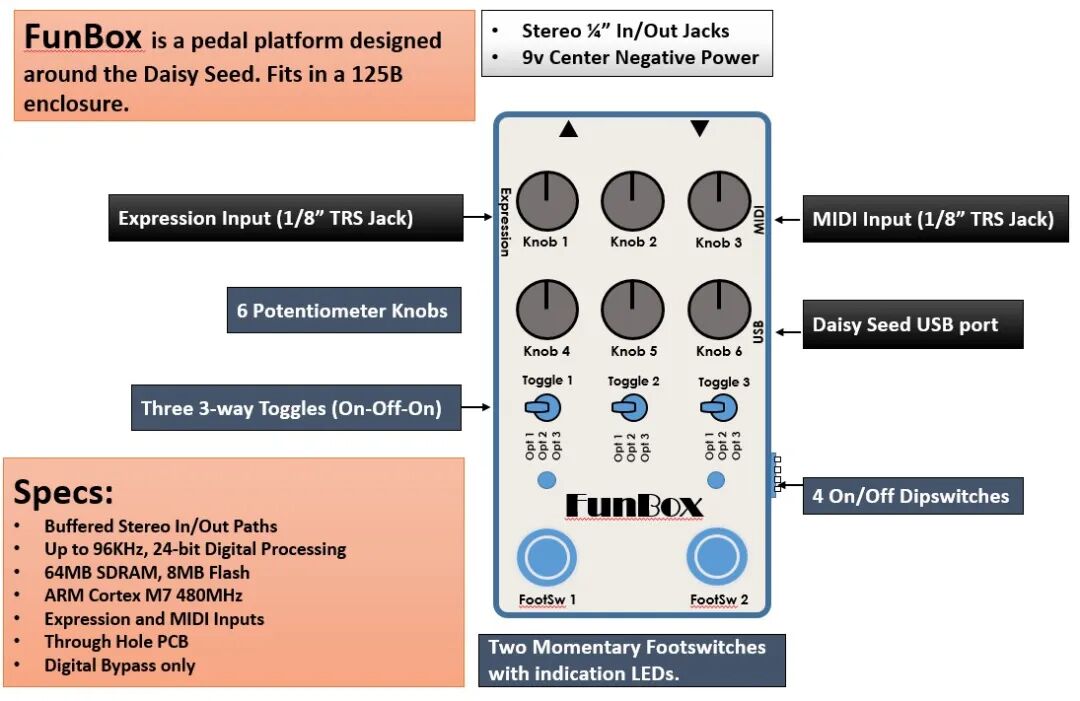

調節精準靈活：6 個調節旋鈕 + 3 個三檔撥動開關 + 2 個腳踏開關 + 4 個 DIP 開關，多維度操控，音效調節更精準，適配多樣化演奏場景。

核心參數

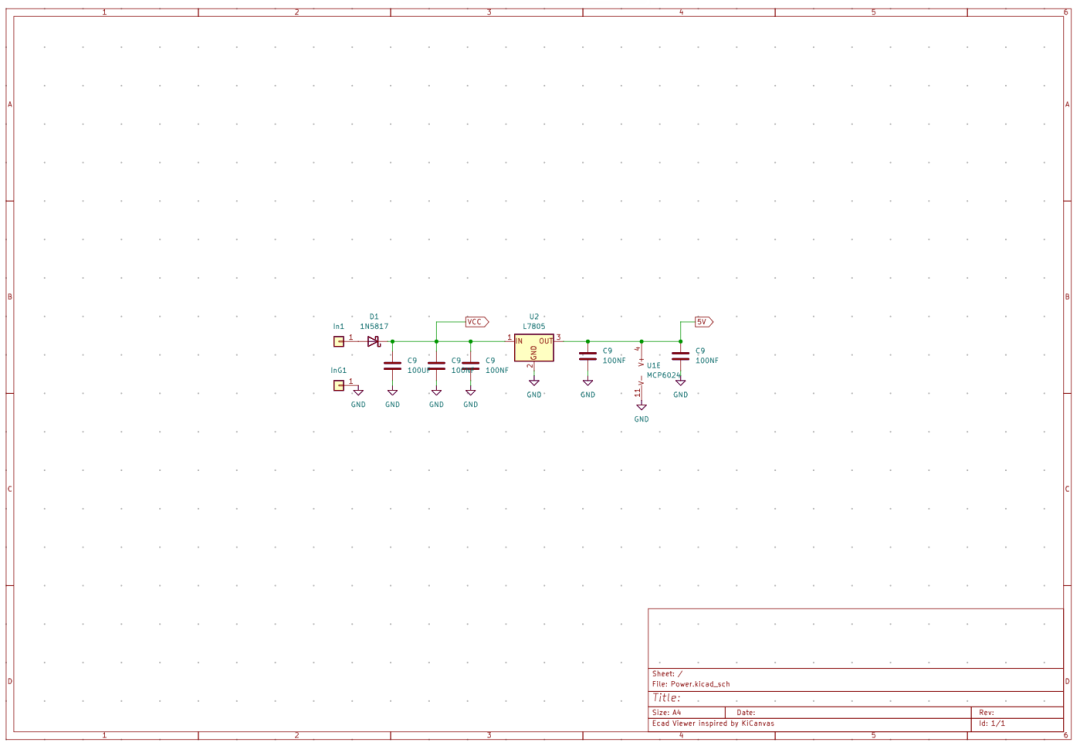

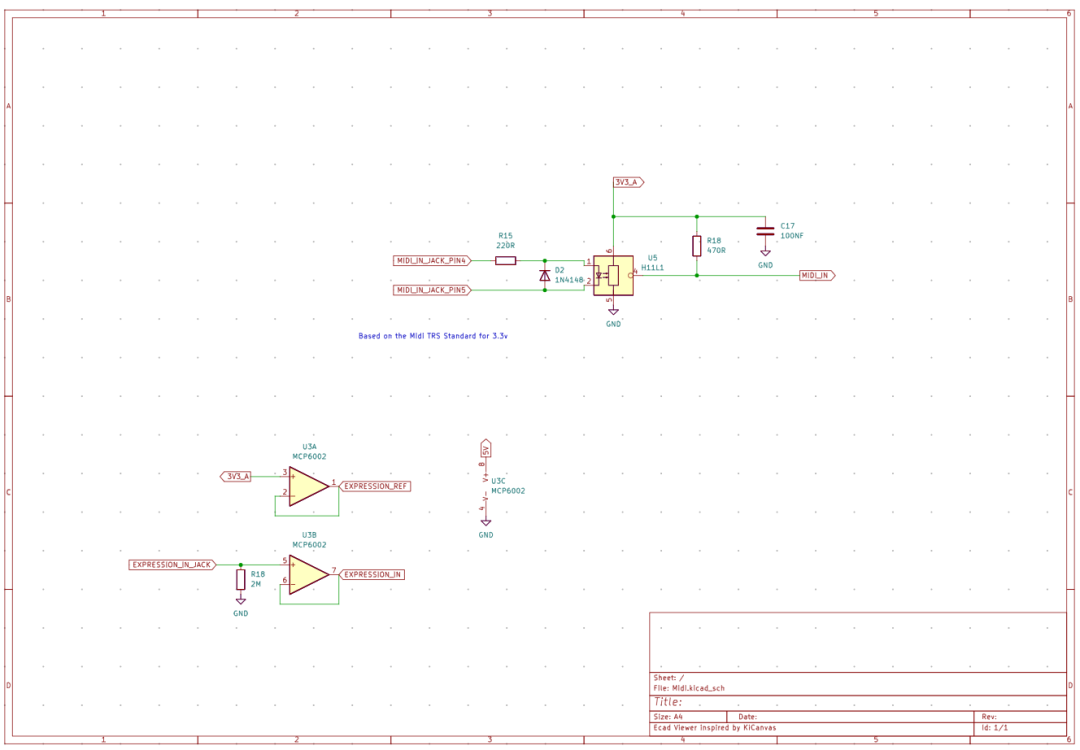

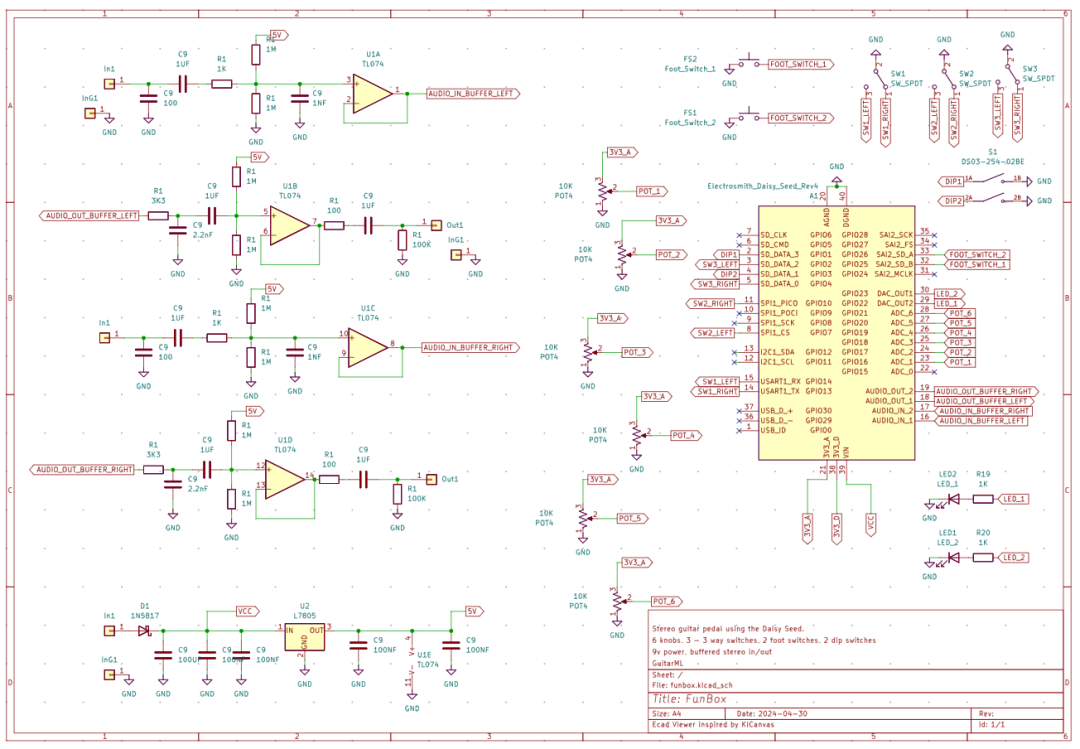

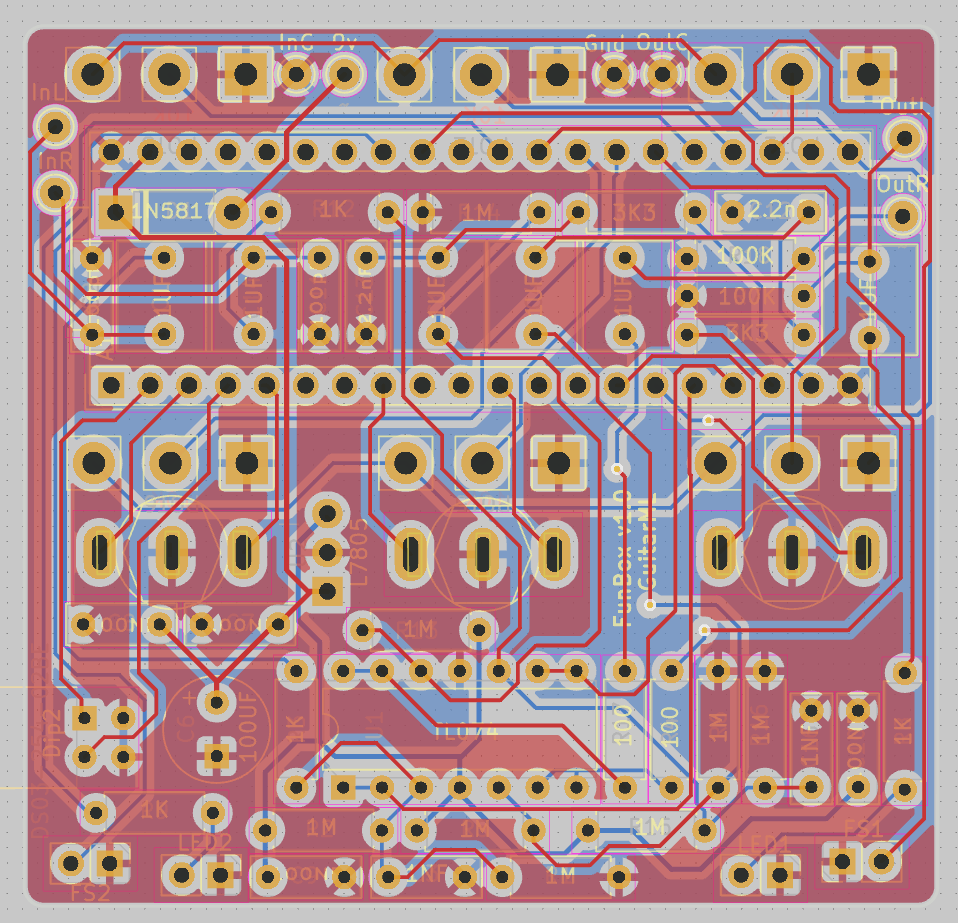

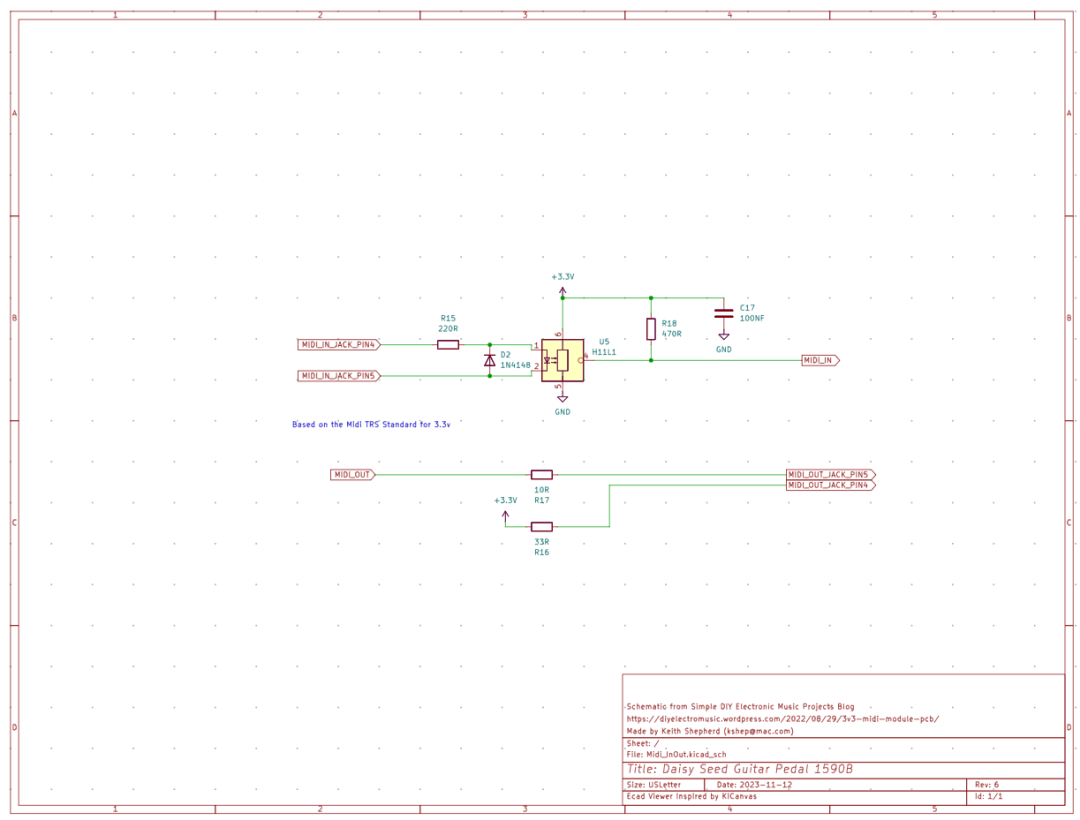

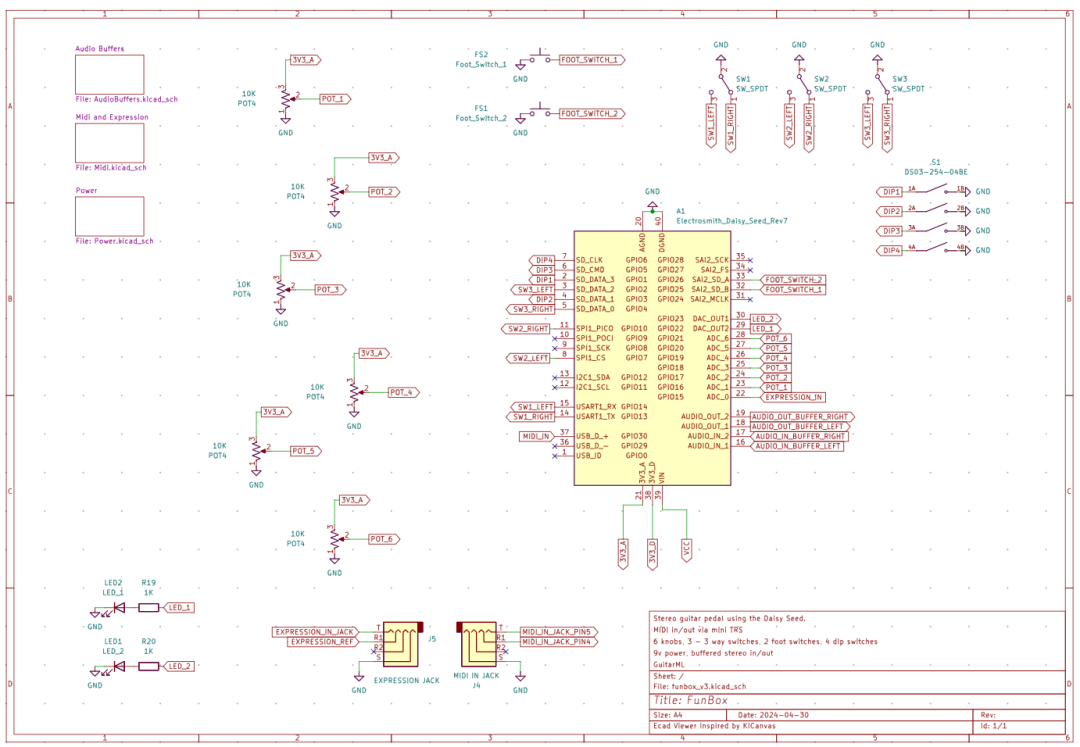

PCB圖&原理圖

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

項目地址：https://p.eda.cn/d-1347107355736670208

結語

這款 FunBox 立體聲吉他效果器，憑借高性能核心、立體聲全功能、豐富音效模塊和全開源的核心優勢，既解決了高端吉他效果器價格高昂的痛點，也為效果器 DIY 開發者提供了優質的開發藍本，小巧的體積更讓它適配各類演奏場景。
