一輛2008款進口現代新勝達車，搭載G6EA發動機，累計行駛里程約為42.9萬km。該車事故維修后加速不良，且組合儀表上的發動機故障燈異常點亮。

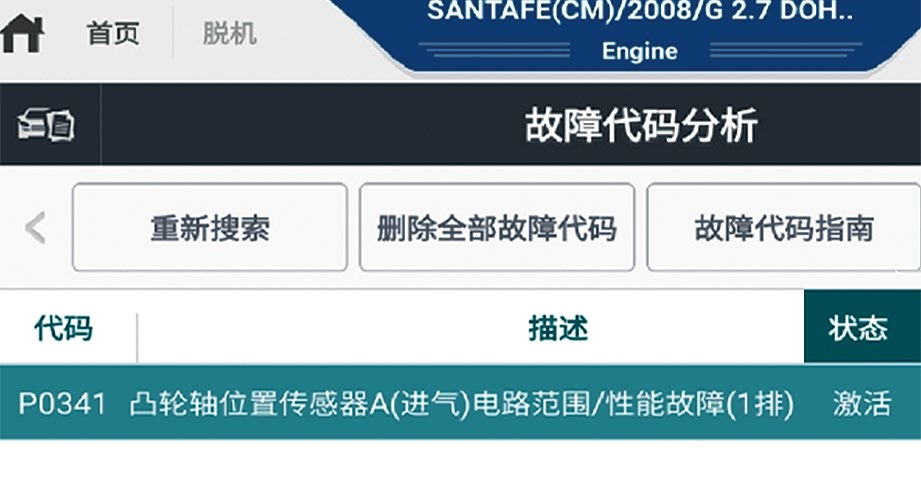

用故障檢測儀（KDS）檢測，發現發動機系統中存儲有故障代碼“P0341 凸輪軸位置傳感器A（進氣）電路范圍/性能故障（1排） 激活”（圖1）。記錄并清除故障代碼，可以清除，但起動發動機后會再次存儲。

圖1發動機系統中存儲的故障代碼

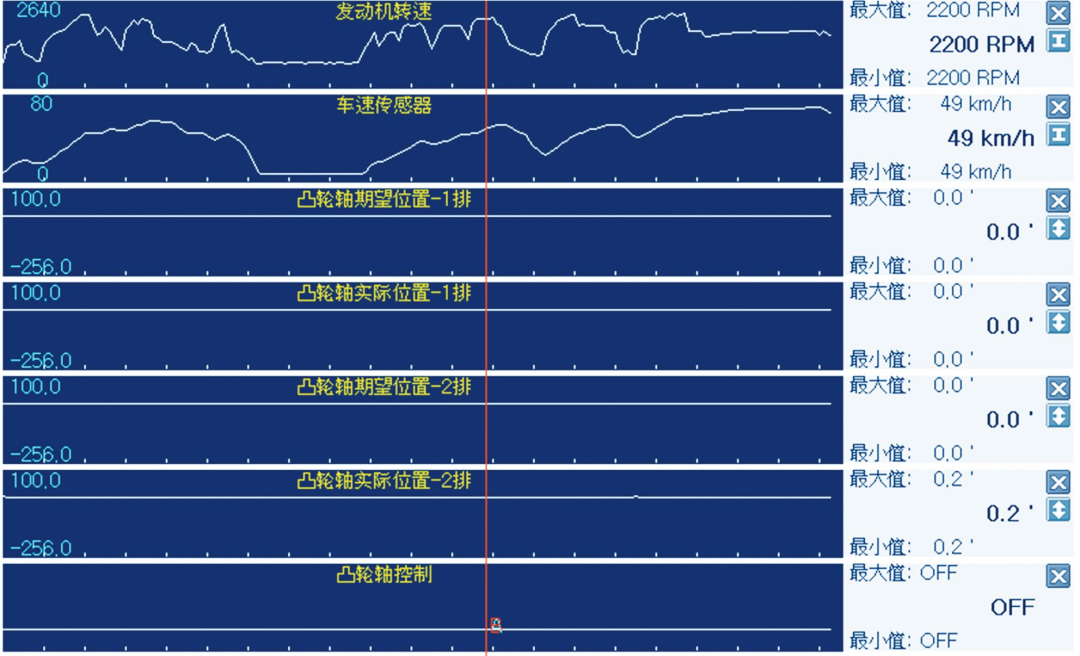

進行路試，讀取發動機數據流（圖2），發現“凸輪軸控制”狀態一直為“OFF”，凸輪軸期望位置和實際位置均一直為0°，說明連續可變氣門正時（CVVT）系統始終不工作，異常。

圖2故障車路試時的相關發動機數據流

該車搭載V6發動機，2個凸輪軸位置傳感器分別安裝在左側、右側氣缸蓋上。在發動機運轉過程中，發動機控制模塊（ECM）利用凸輪軸位置傳感器與曲軸位置傳感器監測凸輪軸位置與曲軸位置的對應關系，一方面用于識別氣缸1的壓縮上止點，以精準控制點火和噴油時刻，另一方面用于精準控制CVVT系統，使氣門正時提前或延遲的實際位置與目標位置一致。

首先ECM根據當前發動機負荷、發動機轉速等信號計算氣門正時提前或延遲的理論角度，然后輸出占空比去控制機油控制閥（OCV），控制流入CVVT執行器提前或延遲室的機油量，從而實現氣門正時提前或延遲的控制。

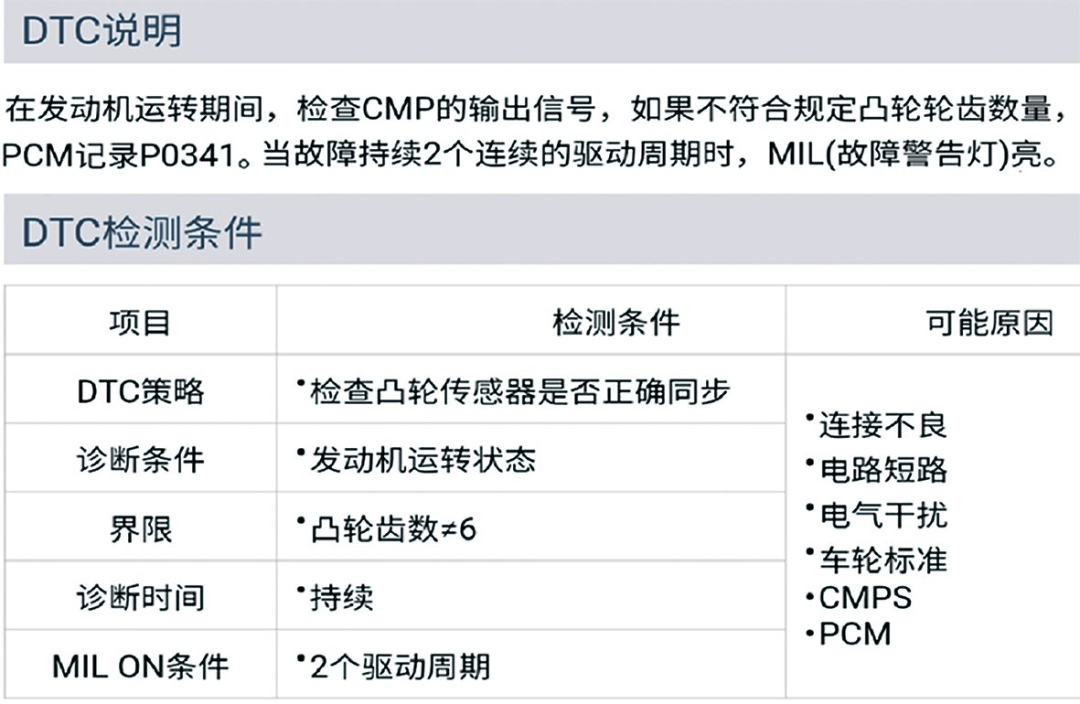

查看故障代碼P0341的檢修引導（圖3），得知存儲該故障代碼的檢測條件為：在發動機運轉期間，ECM檢查到凸輪軸位置傳感器的信號與凸輪輪齒數量（6個）不符。可能的故障原因有：凸輪軸位置傳感器故障；信號靶輪故障；ECM故障；相關線路故障；電氣干擾。

圖3故障代碼P0341的檢修引導

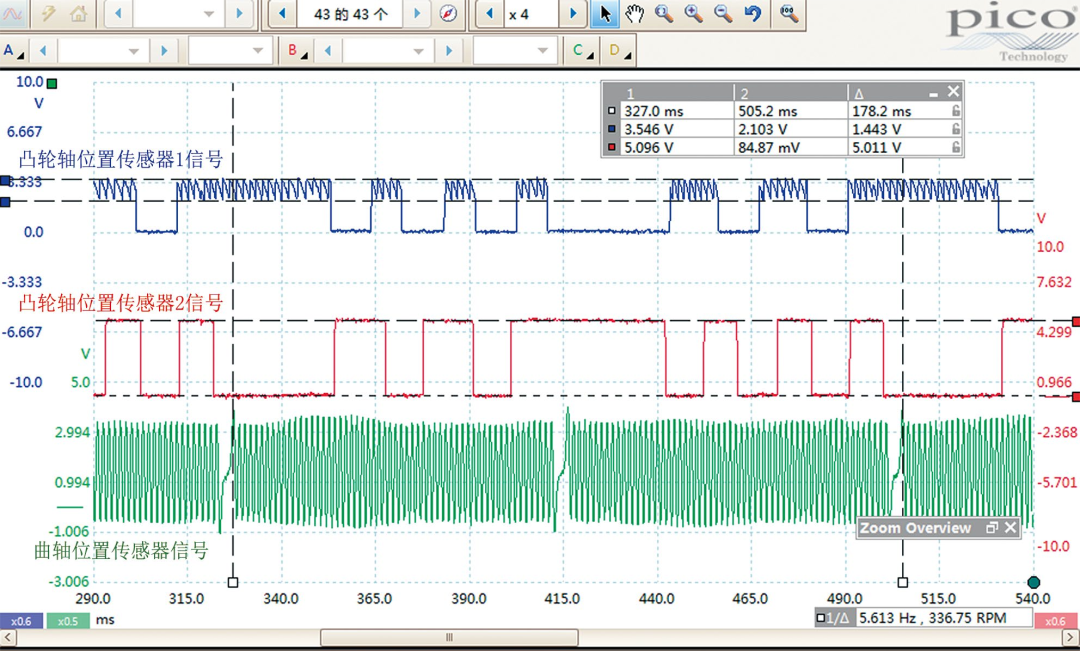

使用虹科Pico汽車示波器測量怠速時的發動機正時波形（圖4），發現曲軸旋轉2圈（對應凸輪軸旋轉1圈），凸輪軸位置傳感器1和凸輪軸位置傳感器2的信號由低電位到高電位均變化6次，正常，但凸輪軸位置傳感器1的高電位存在鋸齒形波動，電壓為2.1 V~3.5 V，異常，正常約為5 V，由此確定凸輪軸位置傳感器1信號異常。

圖4故障車怠速時的發動機正時波形

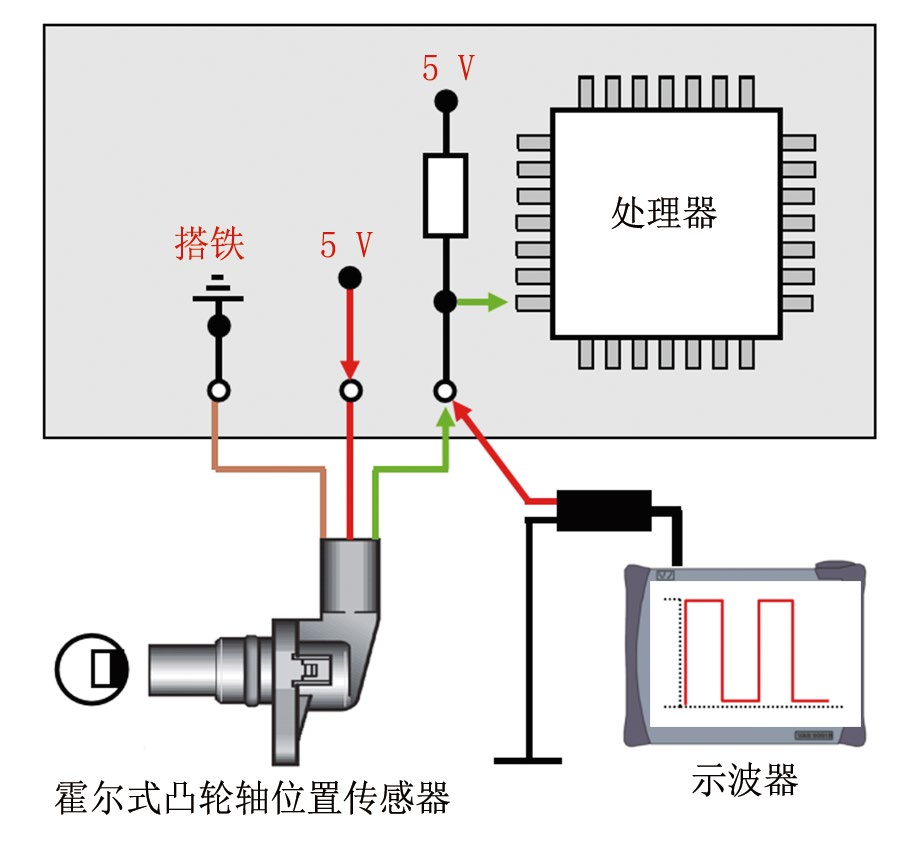

該車凸輪軸位置傳感器為霍爾式傳感器，其工作原理如圖5所示，傳感器本身并不會產生電壓給ECM，ECM提供5 V參考電源，經上拉電阻和外圍線路連接至凸輪軸位置傳感器信號端子，且ECU內部處理器實時監測該電路上的電壓。

在發動機運轉過程中，凸輪軸信號靶輪靠近或遠離凸輪軸位置傳感器，其內部霍爾元件受到的磁感應強度發生變化，產生的霍爾電壓也隨之變化；當霍爾電壓高于一定值時，閾值開關接通，此時傳感器信號端子與搭鐵端子導通，ECM提供的5 V參考電源被拉低至0 V，信號線上為低電位；當霍爾電壓低于一定值時，閾值開關斷開，此時傳感器信號端子與搭鐵端子不導通，信號線上的電壓恢復至5 V，為高電位。

圖5霍爾式凸輪軸位置傳感器的工作原理示意

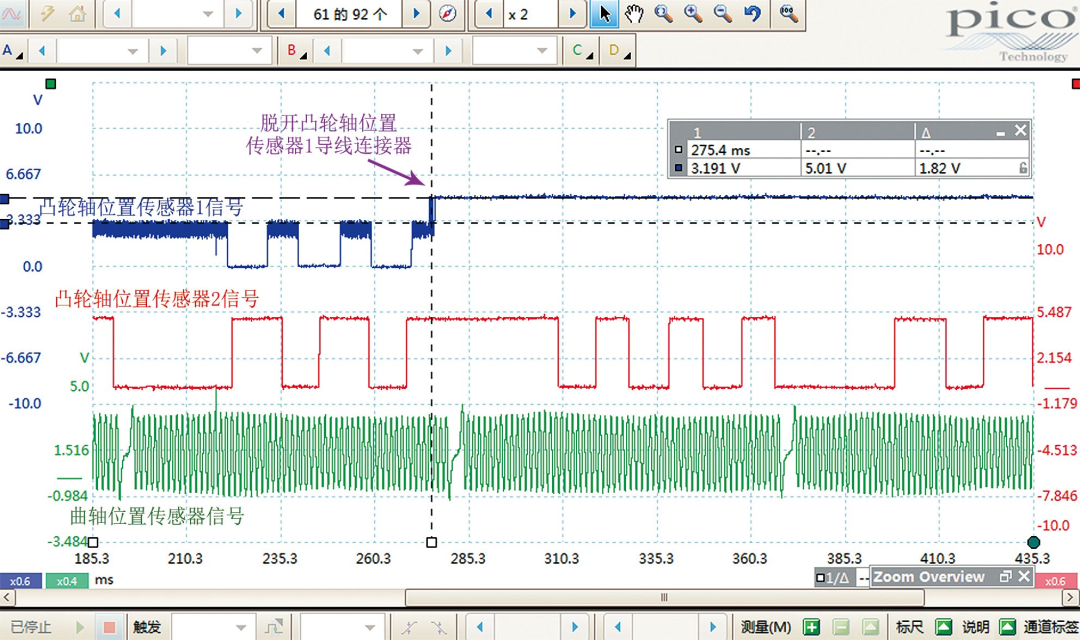

脫開凸輪軸位置傳感器1導線連接器，發現凸輪軸位置傳感器1信號電壓由3.2 V升高至5 V（圖6），且為一條直線。結合上述霍爾式凸輪軸位置傳感器的工作原理分析可知，ECM輸出5 V參考電源正常，且凸輪軸位置傳感器1信號線也正常。用萬用表測量凸輪軸位置傳感器1的供電和搭鐵，均正常。診斷至此，推斷凸輪軸位置傳感器1損壞。

圖6脫開凸輪軸位置傳感器1導線連接器時的發動機正時波形

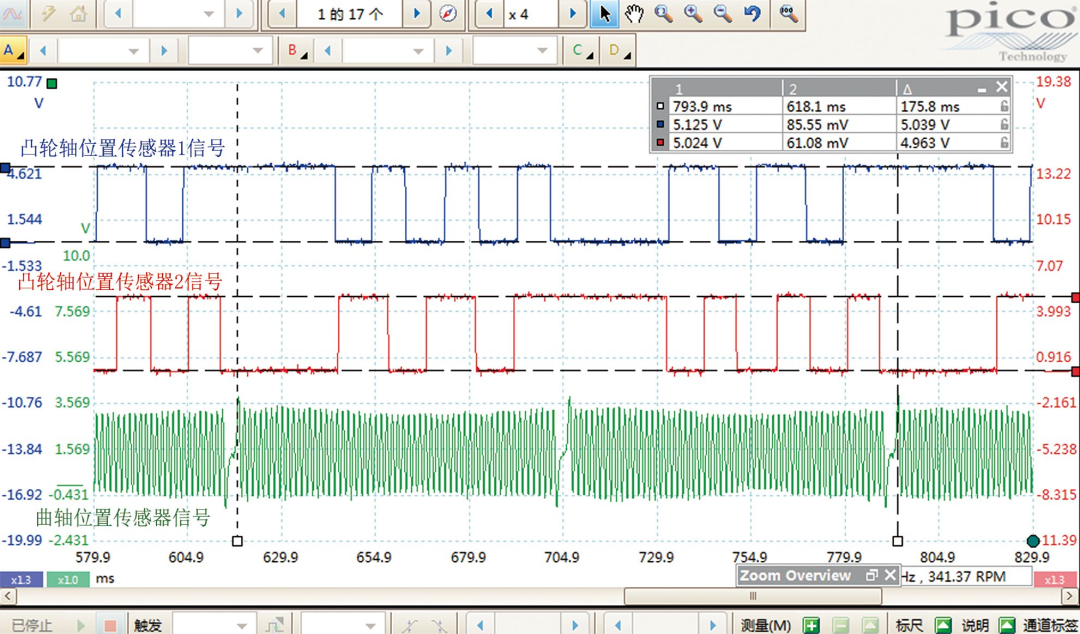

更換凸輪軸位置傳感器1，再次測量怠速時的發動機正時波形（圖7），凸輪軸位置傳感器1信號的高電位恢復至5.1 V，正常。

圖7正常車怠速時的發動機正時波形

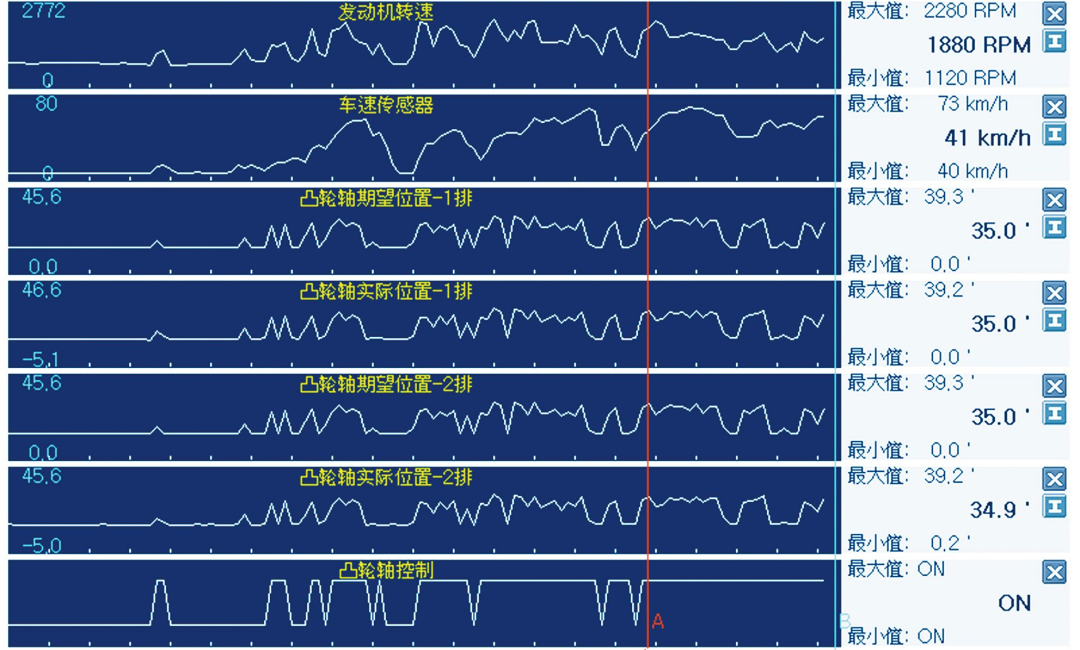

進行路試，車輛加速正常，讀取發動機數據（圖8），發現“凸輪軸控制”狀態在“OFF”與“ON”間變化，且凸輪軸期望位置和實際位置同步變化。例如，當發動機轉速為1 880 r/min時，“凸輪軸控制”狀態為“ON”，凸輪軸期望位置和實際位置均為35°左右，說明CVVT系統工作正常。

圖8正常車路試時的相關發動機數據流
