項目背景：

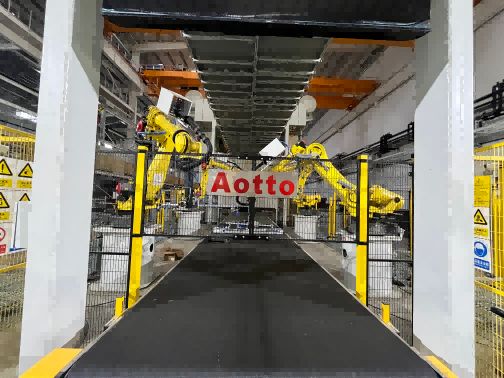

深汕汽車工業園是華南地區核心的新能源汽車制造基地之一，承擔著高端車型的高產能交付重任。本項目聚焦于車身覆蓋件沖壓車間，由國內知名集成商奧圖自動化承建。產線采用高配置的“七軸機器人 + 八工位 + 自動裝框”布局，設計生產節拍高達 13 SPM (次/分鐘)，對連線設備的穩定性和響應速度提出了嚴苛要求。

現場配置清單 (阿童木方案)

?產線集成商： 奧圖自動化

?生產節拍： 13 SPM (Seconds Per Minute)

?核心工藝： 拆垛 -> 傳輸 -> 沖壓 -> 自動裝框

?雙張檢測配置：

?拆垛區 (初檢)： 1臺 MDSC-8200S雙張檢測器 (接觸式/磁性)

?皮帶線 (復檢)： 2臺 MDSC-1500S雙張檢測器 (通過式)

一、現場挑戰：高速節拍下的“漏網之魚”

在13 SPM的節拍下，意味著每 4.6 秒就要完成一次送料-沖壓-取料循環。板料在拆垛和皮帶傳輸過程中，面臨兩大風險：

?真空油脂粘連： 新能源汽車板材廣泛使用高強鋼，表面防銹油膜較厚，在拆垛提升瞬間極易帶起第二張板料。

?傳輸抖動： 七軸機器人的高速抓取和皮帶線的快速啟停，會造成板料位置微動，如果傳感器響應不夠快或探頭安裝不穩，極易產生誤報警，導致全線停機。

二、分級防護策略：8200S + 1500S 的組合邏輯

為了在保障模具安全的前提下兼顧成本與效率，該產線采用了“分級檢測、多點攔截”的配置策略。

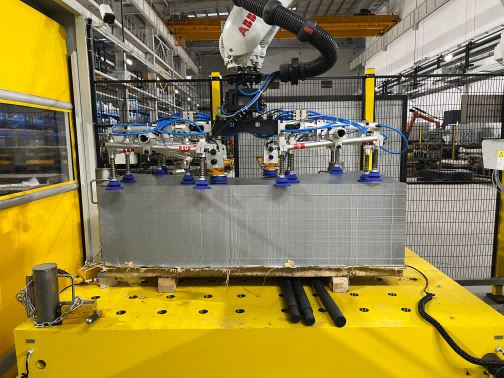

1. 第一道防線：拆垛區 (MDSC-8200S)

部署位置： 機械臂拆垛抓手處 / 拆垛磁力分張位

選型邏輯： 拆垛是雙張產生的源頭。此處選用了 MDSC-8200S (接觸式磁性雙張檢測器)。作為阿童木的中高端系列，8200S 具備極高的磁通量穿透力，專門針對緊密粘連板料。

?高穩定性： 接觸式測量消除了空氣間隙變化帶來的干擾，確保在機械手抓起板料的瞬間即可完成判定。

?磁性專攻： 針對車身碳鋼件，利用磁阻變化原理，能精準識別單張與雙張的微小磁導率差異。

2. 第二道防線：皮帶線 (MDSC-1500S x 2)

部署位置： 拆垛后的皮帶傳輸工位 / 進壓機前的對中臺

選型邏輯： 即使拆垛區過濾了疊料風險，仍需防止運輸過程中的意外疊料或異物掉落。此處配置了 2臺 MDSC-1500S。

?雙通道冗余： 為什么用兩臺？在皮帶線上，板料較寬。兩臺傳感器分別檢測板料的左右兩側或頭尾，防止因板材局部油膜吸附導致的“半張粘連”漏檢。

?高性價比： 1500S 作為通過式雙張檢測器，性能穩定且響應速度極快，非常適合在皮帶線這種相對平穩的工況下作為“最后的守門員”。

三、實際運行效果

該方案自深汕汽車工業園投產以來，配合奧圖七軸機器人產線持續運行：

四、案例總結

深汕汽車工業園的這個案例，展現了一種務實且高效的傳感器應用思路：“好馬配好鞍，也要算細賬”。

在核心風險點（拆垛）使用高性能的 MDSC-8200S 在源頭攔截雙張；在傳輸環節（皮帶線）使用高性價比的 MDSC-1500S 構建多點冗余。這種組合拳打法，既滿足了 13 SPM 高速線的嚴苛安全標準，又有效控制了項目整體電氣BOM成本，值得其他汽車主機廠及集成商在新線規劃時參考。
