STM32L151xC與STM32L152xC：超低功耗MCU的卓越之選

在當今的電子設計領域，超低功耗微控制器（MCU）的需求日益增長，尤其是在對功耗敏感的應用場景中。STMicroelectronics推出的STM32L151xC和STM32L152xC系列MCU，憑借其出色的超低功耗特性和豐富的功能，成為了眾多工程師的首選。今天，我們就來詳細剖析這兩款MCU的特點和優勢。

文件下載：STM32L152CCT6D.pdf

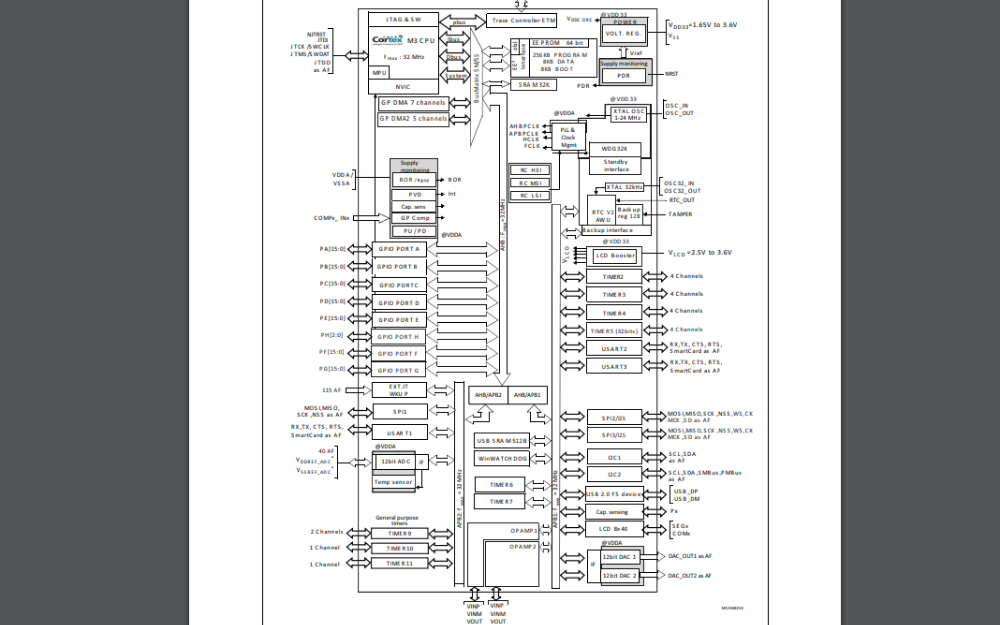

一、產品概述

STM32L151xC和STM32L152xC系列MCU基于ARM? Cortex? - M3 32位RISC核心，運行頻率可達32 MHz（33.3 DMIPS），具備內存保護單元（MPU），擁有高達256 Kbytes的閃存和32 Kbytes的RAM，還集成了8 Kbytes的EEPROM。該系列提供6種不同的封裝類型，從48引腳到100引腳，能滿足各種不同的應用需求。

這些MCU適用于廣泛的領域，如醫療和手持設備、應用控制和用戶界面、PC外設、游戲、GPS和運動設備、報警系統、有線和無線傳感器、視頻對講機以及公用事業計量等。

二、核心特性

（一）超低功耗平臺

1. 電源供應與溫度范圍：支持1.65 V至3.6 V的電源供應，工作溫度范圍為 -40 °C至105 °C。在不同的低功耗模式下，電流消耗極低，例如0.29μA的待機模式（3個喚醒引腳）、1.15 μA的待機模式 + RTC、0.44 μA的停止模式（16個喚醒線）等。
2. 低功耗模式：提供七種低功耗模式，包括睡眠模式、低功耗運行模式、低功耗睡眠模式、帶RTC的停止模式、不帶RTC的停止模式、帶RTC的待機模式和不帶RTC的待機模式。這些模式能在低功耗消耗、短啟動時間和可用喚醒源之間實現最佳平衡。

（二）豐富的內存資源

1. 閃存與RAM：擁有256 Kbytes的閃存和32 Kbytes的RAM，閃存具備ECC（錯誤糾正碼）功能，能有效提高數據的可靠性。
2. EEPROM與備份寄存器：8 Kbytes的真EEPROM同樣具備ECC功能，還有128字節的備份寄存器，可在待機模式下保持供電，確保數據的安全存儲。

（三）強大的外設功能

1. LCD驅動：除STM32L151xC設備外，其他型號均配備LCD驅動，可驅動多達8x40段的LCD，支持對比度調整、閃爍模式和升壓轉換器，喚醒時間僅8 μs。
2. 模擬外設：包含2個運算放大器、12位ADC（最高1Msps，多達25個通道）、12位DAC（2個通道，帶輸出緩沖器）和2個超低功耗比較器，為模擬信號處理提供了強大的支持。
3. 通信接口：具備9種外設通信接口，包括1個USB 2.0（內部48 MHz PLL）、3個USART、多達8個SPI（2個I2S，3個16 Mbit/s）、2個I2C（SMBus/PMBus）等，滿足各種通信需求。
4. 定時器與看門狗：擁有7個通用定時器、2個基本定時器和2個看門狗定時器，可用于精確的時間控制和系統監控。

（四）靈活的時鐘管理

時鐘控制器可將不同振蕩器的時鐘分配給核心和外設，支持時鐘預分頻、安全時鐘切換和時鐘門控，以降低功耗。提供多種時鐘源，包括1 - 24 MHz的高速外部晶體（HSE）、16 MHz的高速內部RC振蕩器（HSI）和多速內部RC振蕩器（MSI），還具備時鐘安全系統（CSS）和時鐘輸出功能。

三、引腳與封裝

該系列MCU提供多種封裝選擇，如LQFP100（14 × 14 mm）、LQFP64（10 × 10 mm）、LQFP48（7 x 7 mm）、UFBGA100（7 x 7 mm）、WLCSP63（0.4 mm間距）和UFQFPN48（7x7 mm）。每個引腳都可通過軟件配置為輸出（推挽或開漏）、輸入（帶或不帶上拉或下拉）或外設備用功能，部分引腳還可獨立重映射。

四、電氣特性

在電氣特性方面，該系列MCU具有嚴格的參數要求。例如，電源電壓范圍為1.65 V至3.6 V，不同模式下的電流消耗有明確的規定，時鐘源的頻率和穩定性也有相應的指標。同時，還對電磁兼容性（EMC）、靜電放電（ESD）等方面進行了測試和優化，確保在各種環境下的穩定運行。

五、應用建議

在實際應用中，工程師可以根據具體需求選擇合適的低功耗模式，以降低系統功耗。例如，在不需要實時處理的情況下，可選擇待機模式或停止模式；在需要快速響應的情況下，可選擇睡眠模式或低功耗運行模式。同時，合理配置外設和時鐘源，也能進一步優化系統性能。

六、總結

STM32L151xC和STM32L152xC系列MCU以其超低功耗、豐富的功能和靈活的配置，為電子工程師提供了一個強大的解決方案。無論是在功耗敏感的應用場景，還是對性能有較高要求的場合，這兩款MCU都能發揮出色的作用。作為電子工程師，我們可以充分利用它們的特性，設計出更加高效、穩定的電子系統。

你在使用這兩款MCU的過程中，有沒有遇到過什么有趣的挑戰或獨特的應用場景呢？歡迎在評論區分享你的經驗和見解。
