一、背景

本文將以SSC從站協議棧代碼為例，分析EtherCAT從站運行過程中報錯(錯誤碼：0x1A\0x1B\0x2C)，說明協議棧的檢測邏輯。

該類錯誤為運行時錯誤，是從站能成功進入OP狀態以后，在運行過程中檢測到錯誤，狀態從OP退回到更低級狀態時報出的錯誤碼。對于從站無法成功進入OP狀態的初始化錯誤不在此分析中。

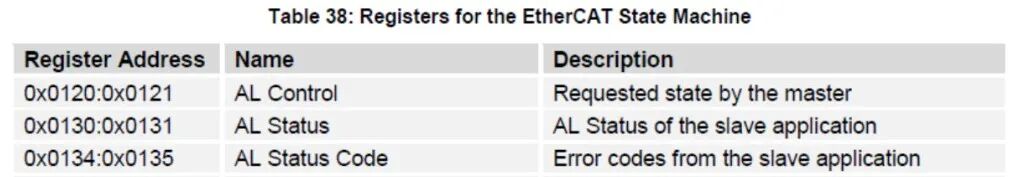

當從站發生錯誤時，會切換自身的狀態從OP到更低狀態，并將錯誤代碼寫入從站的0x134寄存器報告AL狀態碼。

完整的AL Status Code定義在ecatslv.h中。

二、 SSC協議棧代碼分析

不同參數配置下，SSC Tool生成的協議棧代碼會有一定不同，本例使用的參數選項包括如下設置：

分析協議棧代碼，可以發現在運行過程中錯誤碼0x1A\0x1B\0x2C是在CheckIfEcatError()函數中報出，
該函數在mainloop()中被調用，會周期性的執行，負責檢查通信和同步變量，并設置AL status(Reg0x130)和AL status code(狀態錯誤碼 Reg0x134)。

/////////////////////////////////////////////////////////////////////////////////////////
/**

\brief Checks communication and synchronisation variables and update AL status / AL status code if an error has occurred

*////////////////////////////////////////////////////////////////////////////////////////
void CheckIfEcatError(void)
{
/*if the watchdog is enabled check the process data watchdog in the ESC
and set the AL status code 0x1B if the watchdog expired*/
if (EcatWdValue != 0) // 在從站初始化過程中賦值，默認是100ms
{
/*watchdog time is set => watchdog is active*/
UINT32 WdStatusOK = 0;

HW_EscReadDWord(WdStatusOK, ESC_PD_WD_STATE); // 讀0x440寄存器獲取硬件WatchDog的狀態

WdStatusOK = SWAPDWORD(WdStatusOK);

if (!(WdStatusOK & ESC_PD_WD_TRIGGER_MASK) && (nPdOutputSize > 0)) // 當WatchDog溢出時
{
/*The device is in OP state*/

if (bEcatOutputUpdateRunning
)
{
AL_ControlInd(STATE_SAFEOP, ALSTATUSCODE_SMWATCHDOG); //錯誤碼 0x1B
return;
}

else
{
bEcatFirstOutputsReceived = FALSE;
}
}
}

if(bDcSyncActive)
{
if(bEcatOutputUpdateRunning)
{
/*Slave is in OP state*/
if(!bDcRunning) //判斷條件
{
AL_ControlInd(STATE_SAFEOP, ALSTATUSCODE_FATALSYNCERROR); //錯誤碼 0x2C
return;
}
else if(!bSmSyncSequenceValid) // 判斷條件
{
AL_ControlInd(STATE_SAFEOP, ALSTATUSCODE_SYNCERROR); //錯誤碼 0x1A
return;
}
}
}
}

2.1 同步管理器看門狗錯誤碼 ALSTATUSCODE_SMWATCHDOG(0x1B)

該錯誤碼是利用ESC內部的硬件看門狗監控主站發給從站的過程數據是否按時被接收到。設定時間內沒有接收到主站發來的PDO數據幀，看門狗就會溢出觸發報錯。

同步管理器看門狗(SM WatchDog)監控同步管理器的狀態，默認配置SM2(主站發過程數據給從站)事件觸發看門狗。

當從站接收到主站發來的過程數據時觸發硬件喂狗，看門狗不會超時。但當從站長時間接收不到主站發來的過程數據幀時，看門狗(默認閾值100ms)就會計數超時，讀0x440寄存器獲取當前看門狗超時情況進行報錯，代碼分析見上文CheckIfEcatError()函數。

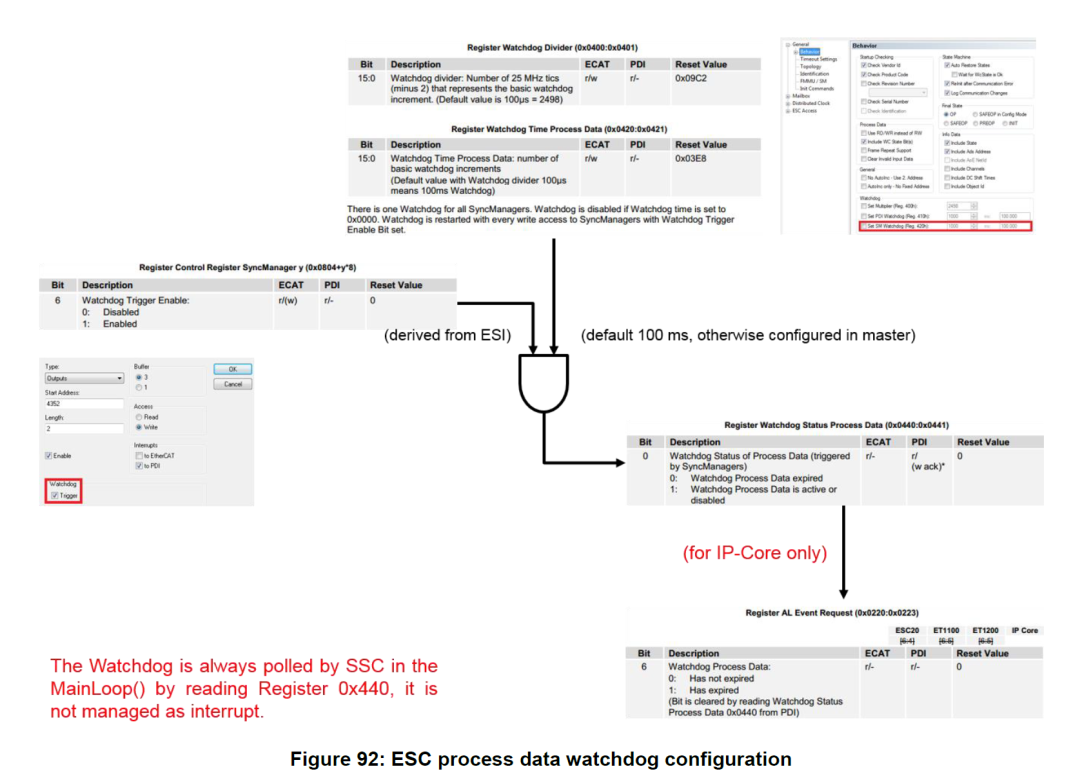

硬件同步管理器看門狗(SM WatchDog)的閾值和觸發設置如下：

出錯原因：同步管理器看門狗錯誤其默認閾值是100ms，遠大于常見的主站通信周期，在如此長時間沒有收到主站發來的過程數據幀，基本上是物理鏈路出了問題，比如鏈路中PHY出現斷聯導致主站和該從站之間斷開造成的。

2.2 致命同步錯誤碼 ALSTATUSCODE_FATALSYNCERROR(0x2C)

該錯誤碼是利用MCU提供的1ms軟件定時器監控的SYNC0中斷服務函數的執行情況。當SYNC0中斷服務函數Sync0_Isr()在規定的時間內得不到執行時觸發報錯。

由上文CheckIfEcatError()函數可知，在函數中錯誤碼ALSTATUSCODE_FATALSYNCERROR(0x2C)根據bDcRunning變量狀態實現檢測。

查找bDcRunning變量的賦值情況，其在DC_CheckWatchdog()中賦值，該函數的調用路徑是：
MCU提供的1ms定時中斷服務函數(生成SSC代碼時設置ECAT_TIMER_INT = 1） -> ECAT_CheckTimer() -> DC_CheckWatchdog() -> bDcRunning變量賦值。

/////////////////////////////////////////////////////////////////////////////////////////
/**

\brief This function checks the current Sync state and set the local flags
The analyse of the local flags is handled in "CheckIfEcatError"

*////////////////////////////////////////////////////////////////////////////////////////
void DC_CheckWatchdog(void)
{

if(bDcSyncActive && bEcatInputUpdateRunning)
{
/*If Sync0 watchdog is enabled and expired*/
if((Sync0WdValue > 0) && (Sync0WdCounter >= Sync0WdValue)) //判斷計數器是否超出閾值
{
/*Sync0 watchdog expired*/
bDcRunning = FALSE; //超出閾值，設置bDcRunning為假
}
else
{
if(Sync0WdCounter < Sync0WdValue) // 計數器未超出閾值
{
Sync0WdCounter ++; // 計數器遞增
}

bDcRunning = TRUE;
}

//省略代碼
}
}

從DC_CheckWatchdog()代碼可知，該函數負責檢查DC同步狀態并設置flag，然后由CheckIfEcatError()根據相應flag進行報錯。

為設置標志bDcRunning，引入變量Sync0WdValue和Sync0WdCounter，可以將其機制理解為軟件實現的看門狗。

Sync0WdValue是閾值，Sync0WdCounter是計數器值。計數器Sync0WdCounter在DC_CheckWatchdog()中每1ms遞增1，當Sync0_Isr()執行時對Sync0WdCounter清零(相當于喂狗)，如果沒有執行Sync0_Isr()(相當于沒有喂狗)，Sync0WdCounter會計數到超出閾值Sync0WdValue，觸發報錯邏輯。

PROTO UINT16 Sync0WdCounter; /**< \brief Sync0 watchdog counter*/
PROTO UINT16 Sync0WdValue; /**< \brief Sync0 watchdog value*/

閾值Sync0WdValue在從站初始化過程中由函數StartInputHandler()賦值，其賦值規則為閾值Sync0WdValue = 2 * Sync0周期且大于等于1ms(因為軟件定時器的時間精度是1ms)，閾值為0時表示禁用。

UINT16 StartInputHandler(void)
{
//省略代碼

/* calculate the Sync0/Sync1 watchdog timeouts */
if ( (dcControl & ESC_DC_SYNC0_ACTIVE_MASK) != 0 )
{
/*calculate the Sync0 Watchdog counter value the minimum value is 1 ms
if the sync0 cycle is greater 500us the Sync0 Wd value is 2*Sycn0 cycle */
if(cycleTimeSync0 == 0)
{
Sync0WdValue = 0;
}
else
{
UINT32 Sync0Cycle = cycleTimeSync0/100000; //獲取Sync0周期，單位100us

if(Sync0Cycle < 5)
{
/*Sync0 cycle less than 500us*/
Sync0WdValue = 1; // 最小閾值1ms
}
else
{
Sync0WdValue = (UINT16)(Sync0Cycle*2)/10; // 閾值 = 2 * Sync0Cycle, 結果換算為ms
}
}
//省略代碼
}

//省略代碼
}

計數器Sync0WdCounter在Sync0_Isr()中清零。

void Sync0_Isr(void)
{
Sync0WdCounter = 0; // 計數器清零
//省略代碼
}

綜上，致命同步錯誤ALSTATUSCODE_FATALSYNCERROR(0x2C)的檢查邏輯為：根據Sync0的周期設置閾值Sync0WdValue，在MCU提供的1ms定時器中斷中對計數器值Sync0WdCounter+1，在Sync0中斷服務函數中對計數器值Sync0WdCounter清零。當Sync0的中斷服務函數長時間不被執行時，Sync0WdCounter就會累加超出閾值，DC_CheckWatchdog()將設置bDcRunning為假，最后CheckIfEcatError()依據bDcRunning報出錯誤。

該錯誤較少出現。因為SYNC0中斷請求是ESC自身的定時器(分布時鐘：Distributed Clocks)周期性產生的中斷請求。當分布時鐘DC被激活之后，Sync0中斷請求的產生與通信情況無關(不考慮通信過程對DC時鐘進行的校準)，即使拔掉網線，SYNC0中斷請求依然周期性產生，MCU接收到Sync0中斷請求之后就會去執行Sync0_Isr()中斷服務函數實現軟件定時器喂狗。

理論出錯原因：

1. 主站在未更改從站同步模式的情況下，異常關閉從站的分布時鐘DC功能，導致其不再產生SYNC0中斷請求。
2. 從站MCU錯誤關閉Sync0中斷響應，即雖然Sync0中斷請求產生了但中斷響應被關閉了或其他原因?qū)е碌牟话磿r執行SYNC中斷服務函數。

2.3 同步錯誤碼 ALSTATUSCODE_SYNCERROR(0x1A)

該錯誤碼檢測PDI_Isr()和Sync0_Isr()中斷服務函數的執行順序。

由上文CheckIfEcatError()函數可知，錯誤碼ALSTATUSCODE_SYNCERROR(0x1A)是根據bSmSyncSequenceValid變量狀態實現的檢測。

PROTO BOOL bSmSyncSequenceValid; /**< \brief Set to true if SM/Sync0 sequence is valid*/

從bSmSyncSequenceValid標志的名稱上可以看出，這是監控SyncManager事件(PDI_Isr中斷函數)和Sync0事件(Sync0_Isr中斷函數)的執行順序。

查看標志bSmSyncSequenceValid的賦值過程，可知其同樣在函數DC_CheckWatchdog()中賦值：

/////////////////////////////////////////////////////////////////////////////////////////
/**

\brief This function checks the current Sync state and set the local flags
The analyse of the local flags is handled in "CheckIfEcatError"

*////////////////////////////////////////////////////////////////////////////////////////
void DC_CheckWatchdog(void)
{
if(bDcSyncActive && bEcatInputUpdateRunning)
{
// 省略代碼

if(bDcRunning)
{
/*ECATCHANGE_START(V5.13) ESM4*/
if((sErrorSettings.u16SyncErrorCounterLimit == 0) || (sSyncManOutPar.u16SmEventMissedCounter < sErrorSettings.u16SyncErrorCounterLimit))
/*ECATCHANGE_END(V5.13) ESM4*/
{
bSmSyncSequenceValid = TRUE;

/*Wait for PLL is active increment the Pll valid counter*/
if (i16WaitForPllRunningTimeout > 0)
{
i16WaitForPllRunningCnt++;
}
}
else if (bSmSyncSequenceValid) // 條件1: ((sErrorSettings.u16SyncErrorCounterLimit != 0) && (sSyncManOutPar.u16SmEventMissedCounter >= sErrorSettings.u16SyncErrorCounterLimit))
{
bSmSyncSequenceValid = FALSE; // 報錯

/*Wait for PLL is active reset the Pll valid counter*/
if (i16WaitForPllRunningTimeout > 0)
{
i16WaitForPllRunningCnt = 0;
}
}
}
else if(bSmSyncSequenceValid) // 條件2: (!bDcRunning)， 該條件是在ALSTATUSCODE_FATALSYNCERROR(0x2C)時產生的
{
bSmSyncSequenceValid = FALSE; // 報錯
}
}
}

標志bSmSyncSequenceValid的賦值過程使用到對象字典參數中的sSyncManOutPar.u16SmEventMissedCounter和sErrorSettings.u16SyncErrorCounterLimit。

閾值sErrorSettings.u16SyncErrorCounterLimit的值為4(賦值細節不展開)：

#defineMAX_SM_EVENT_MISSED 4 /**< \brief threshold of max missed counter value (0x1C32.11 / 0x1C33.11)*/

計數值sSyncManOutPar.u16SmEventMissedCounter在Sync0_Isr(void)中增加：

sSyncManOutPar.u16SmEventMissedCounter = sSyncManOutPar.u16SmEventMissedCounter + 3;

計數值sSyncManOutPar.u16SmEventMissedCounter在PDI_Isr(void)中減?。?/p>

sSyncManOutPar.u16SmEventMissedCounter--;

為了管理sSyncManOutPar.u16SmEventMissedCounter的計數，引入u16SmSync0Counter和u16SmSync0Value變量，實現對PDI_Isr()和Sync0_Isr()執行順序的檢測。

PROTO UINT16 u16SmSync0Counter; /**< /brief Incremented by one on every Sync0 event and reset to 0 on every SM event. It is used to check the SM/Sync0 sequence */
PROTO UINT16 u16SmSync0Value; /**< /brief Allowed Sync0 events within one SM cycle. If 0 the Sequence check is disabled */
valid*/

閾值u16SmSync0Value同樣在初始過程中由StartInputHandler賦值，其根據同步類型進行賦值，在使用Sync0不使用Sync1的情況下，其被賦值為1。

UINT16 StartInputHandler(void)
{
//省略代碼

if(bSubordinatedCycles == TRUE)
{
// 省略代碼
}
else
{
if(SyncType0x1C32 == SYNCTYPE_DCSYNC0) // 判斷同步模式
{
/* if SyncType of 0x1C32 is 2 the Sync0 event is trigger once during a SM cycle */
u16SmSync0Value = 1; // 賦值為1
}

if(SyncType0x1C33 != SYNCTYPE_DCSYNC1)
{
LatchInputSync0Value = 1;
}
}

//省略代碼
}

查看計數器u16SmSync0Counter的賦值過程：
在Sync0_Isr()中u16SmSync0Counter遞增，當u16SmSync0Counter遞增超出閾值時sSyncManOutPar.u16SmEventMissedCounter會+3。

void Sync0_Isr(void)
{
// 省略代碼

if(u16SmSync0Value > 0)
{
/* Check if Sm-Sync sequence is invalid */
if (u16SmSync0Counter > u16SmSync0Value) // 當計數器值超出閾值
{
if ((nPdOutputSize > 0) && (sSyncManOutPar.u16SmEventMissedCounter <= sErrorSettings.u16SyncErrorCounterLimit))
{
sSyncManOutPar.u16SmEventMissedCounter = sSyncManOutPar.u16SmEventMissedCounter + 3; // 對象字典參數+3
}

if ((nPdInputSize > 0) && (nPdOutputSize == 0) && (sSyncManInPar.u16SmEventMissedCounter <= sErrorSettings.u16SyncErrorCounterLimit))
{
sSyncManInPar.u16SmEventMissedCounter = sSyncManInPar.u16SmEventMissedCounter + 3;
}

} // if (u16SmSync0Counter > u16SmSync0Value)

if ((nPdOutputSize == 0) && (nPdInputSize > 0))
{
// 省略代碼
}
else if (u16SmSync0Counter <= u16SmSync0Value) // 條件 (nPdOutputSize ！= 0)
{
u16SmSync0Counter++; // 計數器遞增
}
}//SM -Sync monitoring enabled

// 省略代碼
}

在PDI_Isr()中u16SmSync0Counter清零，并在sSyncManOutPar.u16SmEventMissedCounter > 0的情況下對其-1。

void PDI_Isr(void)
{
// 省略代碼

if(bEscIntEnabled)
{
if ( ALEvent & PROCESS_OUTPUT_EVENT )
{
if(bDcRunning && bDcSyncActive)
{
/* Reset SM/Sync0 counter. Will be incremented on every Sync0 event*/
u16SmSync0Counter = 0; // 計數器清零
}
if(sSyncManOutPar.u16SmEventMissedCounter > 0)
{
sSyncManOutPar.u16SmEventMissedCounter--; // 對象字典參數-1
}

sSyncManInPar.u16SmEventMissedCounter = sSyncManOutPar.u16SmEventMissedCounter;
}
}

// 省略代碼
}

綜上，u16SmSync0Counter在Sync0_Isr()中+1，在PDI_Isr()中清零。Sync0中斷由從站本地DC時鐘周期性觸發，PDI(SM2事件)中斷由主站發PDO數據幀到從站，從站接收后觸發。

出錯原因：

正常情況下，每一個Sync0周期內，從站都能接收到主站發來的一次PDO數據幀。如果因為某種原因，在一個Sync0周期中，從站沒有接收到主站的PDO數據幀，那么就不會觸發PDI中斷，u16SmSync0Counter就不會清零，計數值就會超出閾值，造成sSyncManOutPar.u16SmEventMissedCounter+3。依此類推直到DC_CheckWatchdog()函數依據sSyncManOutPar.u16SmEventMissedCounter設置標志bSmSyncSequenceValid為假，最后CheckIfEcatError()函數依據bSmSyncSequenceValid進行報錯。

主站發出PDO數據幀周期的抖動或物理鏈路斷開導致主站數據幀無法到達從站都能造成在一個Sync0周期中，從站接收不到主站的PDO數據幀。如果是物理鏈路問題導致的數據幀無法到達從站，由于物理鏈路的斷開和恢復時間，遠超出100ms，從站會有超出100ms時間，無法接收到主站的PDO數據幀，這會最終導致報出同步管理器看門狗錯誤碼ALSTATUSCODE_SMWATCHDOG(0x1B)。如果最終產生的錯誤碼只有同步錯誤碼 ALSTATUSCODE_SYNCERROR(0x1A)，這就說明是由主站發出PDO數據幀的周期抖動問題造成。

對于主站發出PDO數據幀的抖動，可以適當在主站中配置Sync Shift Time，來增大對主站PDO數據幀周期抖動的容許，該辦法并不完全解決問題(細節此處不展開)。

更改閾值sErrorSettings.u16SyncErrorCounterLimit(值：MAX_SM_EVENT_MISSED)可以增大對該類錯誤的容許。

補充說明：

需要說明的是該過程中sSyncManOutPar.u16SmEventMissedCounter會在Sync_Isr()中滿足出錯條件時+3，在PDI_Isr()中滿足條件時-1，其數值增加和減少的幅度不同，

個人理解該機制可以用于適配不同的sync0周期設置。比如sync0周期是125us，DC_CheckWatchdog()執行周期是固定1ms，使用這種機制可以有效監控一段時間內的出錯情況。如果一段時間內連續出現Sync_Isr()和PDI_Isr()執行順序問題，則會造成計數值累加到較大值(單次+3)，即使后續被減小(單次-1)；如果一段時間內只是出現一兩次Sync_Isr()和PDI_Isr()執行順序問題，計數值累加值不大，其后PDI_Isr()執行時-1，等DC_CheckWatchdog()函數執行時sSyncManOutPar.u16SmEventMissedCounter可能已經被減小到閾值之下了不報錯了。

除了解決周期上不同的問題，該機制還可以解決sync0周期與DC_CheckWatchdog()執行的1ms周期的異步問題。(sSyncManOutPar.u16SmEventMissedCounter的增減機制為個人理解，如有錯誤歡迎指正)。

總結

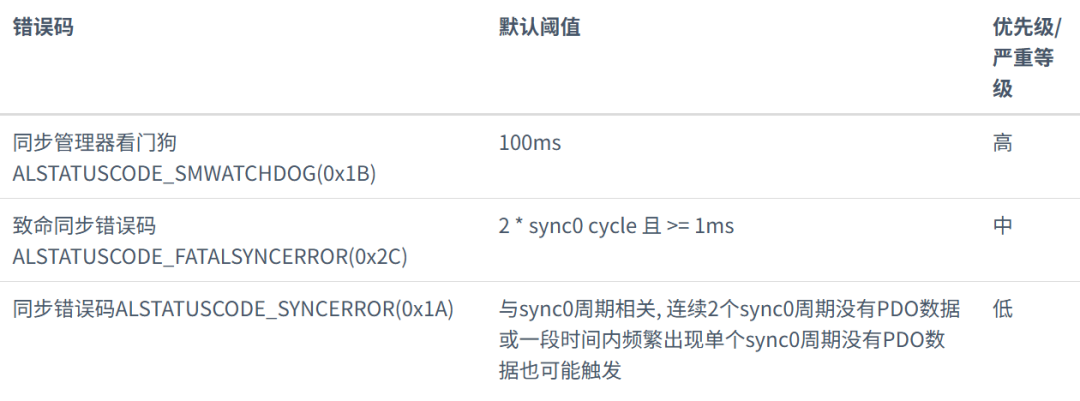

上文CheckIfEcatError()函數實現的理解可以看出其監控了3種錯誤狀態，3種錯誤監控的時間閾值不同， 每個錯誤后都會有return語句提前返回，造成3種錯誤的報告優先級/嚴重等級也不同。

致命同步錯誤碼ALSTATUSCODE_FATALSYNCERROR(0x2C)和同步錯誤碼ALSTATUSCODE_SYNCERROR(0x1A)是在啟用DC同步功能時才可能出現的錯誤碼。

假設在使用DC功能的情況下，某一時刻t拔掉主站和從站之間的網線，那么在t + 2 * Sync0 cycle后，同步錯誤ALSTATUSCODE_SYNCERROR(0x1A)能夠被報出，在t + 100ms后，同步管理器看門狗ALSTATUSCODE_SMWATCHDOG(0x1B) 錯誤發生，其優先級最高，之后報出的錯誤碼就是ALSTATUSCODE_SMWATCHDOG(0x1B) 。

當出現同步錯誤碼ALSTATUSCODE_SYNCERROR(0x1A)時，認為與主站發出的PDO數據幀周期抖動相關?？梢哉{(diào)大DC同步周期進行對比，或使用帶準確時間戳的以太網數據抓包功能進行數據幀周期分析佐證，PC安裝TwinCAT軟件作為主站，其實時性一般較差，可以換成可靠的PLC設備進行小DC周期情況下的測試。

當出現同步管理器看門狗錯誤ALSTATUSCODE_SMWATCHDOG(0x1B)，其默認閾值為100ms，一般會多倍于主站的數據幀周期，此時這種問題不會是主站的數據幀周期抖動造成，基本肯定是物理鏈路發生斷聯造成，可以肉眼觀察網線的Link指示燈(短時間可復現情況下)或使用wireshark抓包分析確認物理鏈路斷聯問題。
