簡介
安森美為強化其先進封裝的電源產品組合，推出了兩款面向汽車與工業高壓（HV）應用的頂部散熱封裝——T2PAK和BPAK。這兩款封裝專為應對嚴苛工況而設計，與通過印刷電路板（PCB）散熱的傳統底部散熱封裝（如D2PAK和TOLL）不同，T2PAK與BPAK采用頂部散熱結構，通過直接接觸外部散熱器實現高效熱傳導，顯著提升散熱性能。

其中，T2PAK憑借頂部散熱與無引線設計的雙重優勢，不僅消除了傳統長引線，還構建出比D2PAK或TO封裝更緊湊的電流回路，從而大幅降低雜散電感。這一優化帶來了更優異的開關特性、更低的電壓過沖以及更出色的電磁兼容性（EMC），使其成為高效率、高密度電源設計的理想選擇。

此次技術突破有效提升了功率密度，更好地滿足了高性能應用日益增長的需求。安森美首批采用該新型封裝的產品包括九款基于Elite-SiC平臺的碳化硅（SiC）MOSFET。

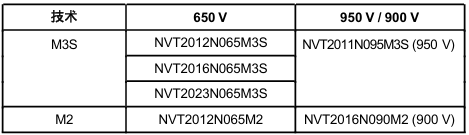

表1. 安森美T2PAK車規級認證產品

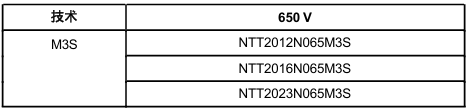

表2. 安森美T2PAK工業級認證產品

本應用筆記面向從事車載充電機（OBC）、高壓DC/DC轉換器及工業開關電源（SMPS）設計的硬件，重點介紹T2PAK封裝的貼裝及其熱性能的高效利用。內容涵蓋以下方面：T2PAK封裝詳解——全面說明封裝結構與關鍵規格參數；焊接注意事項——闡述實現可靠電氣連接的關鍵焊接注意事項；濕度敏感等級（MSL）要求——明確器件在處理與存儲過程中的防潮防護規范；器件貼裝指南——提供器件貼裝的最佳實踐建議。

在換流回路設計建議部分中，探討了T2PAK器件的換流回路設計要點。熱性能分析部分則分析了其熱性能，這對于確保器件在工作條件下的可靠性至關重要，并在文檔結尾進行了總結。

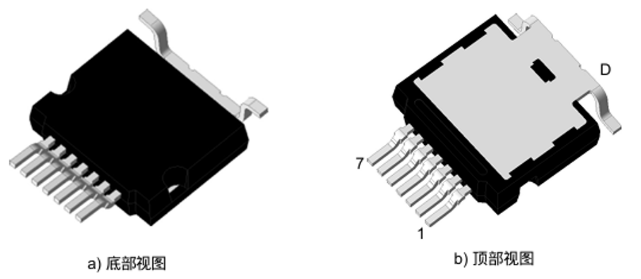

附圖方面，圖1a與圖1b分別展示了封裝的底部與頂部視圖，圖2為引腳配置圖。其中在圖1b中，各引腳定義如下：引腳1為柵極，引腳2為Kelvin引腳，引腳3至7為源極，漏極引腳則標記為D。

圖1.T2PAK封裝視圖

圖2.SiC MOSFET T2PAK引腳定義

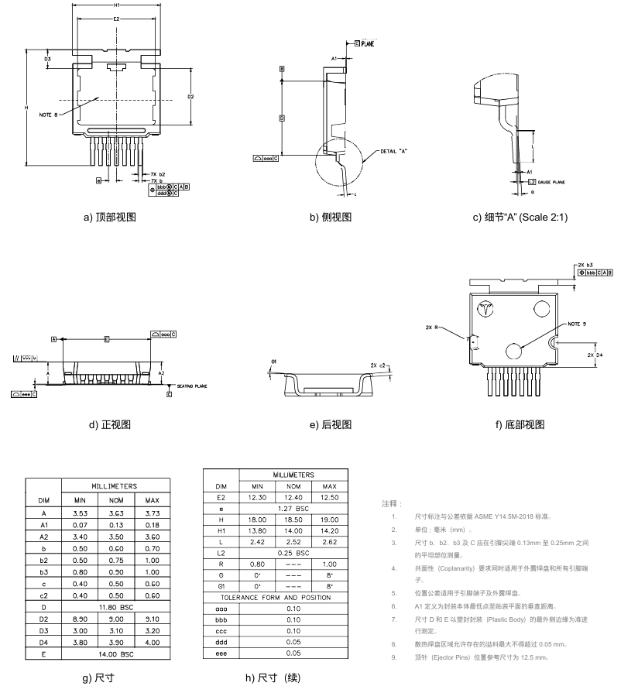

圖3.T2PAK封裝機械輪廓圖

T2PAK封裝詳解
T2PAK封裝輪廓詳見圖3所示。其中，圖3a與圖3b分別為封裝頂視圖與側視圖；細節A進一步展示了引腳尺寸，對應側視圖（圖3c）、正視圖（圖3d）與后視圖（圖3e）；底視圖見圖3f。所有相關尺寸標注于圖3g和圖3h。封裝主體尺寸約為11.80mm×14.00mm×3.63mm（D×E×A），含引腳的整體平面尺寸為18.50mm×14mm（H×H1）。

T2PAK與D2PAK（TO-263）均為高功率表面貼裝封裝，適用于緊湊型PCB布局下的高效熱管理。二者電氣焊盤占位相似，但熱結構設計存在明顯區別：D2PAK采用底部散熱，依靠外露漏極焊盤將熱量傳導至PCB銅層，并通過過孔傳導至內部或背面的銅層；而T2PAK則通過集成通孔散熱引腳實現頂部散熱，可直接連接外部散熱器或金屬外殼。這種設計提供了更高效、可控的散熱機制，尤其適合PCB自身散熱受限或具備強制風冷的應用場景。

上述結構差異帶來了可量化的熱性能提升。以32mΩ器件為例，T2PAK的結殼熱阻為0.7℃/W，優于D2PAK的0.75℃/W。在12mΩ這類低阻值、高電流器件中，優勢更為明顯：T2PAK熱阻為0.3℃/W，而對應D2PAK為0.35℃/W。這主要得益于T2PAK可將熱量直接導向散熱器，從而突破PCB的散熱瓶頸。因此，該封裝尤其適用于對散熱要求嚴苛或需更高熱裕量的場合，如汽車功率模塊、工業驅動器及高效率DC-DC轉換器。

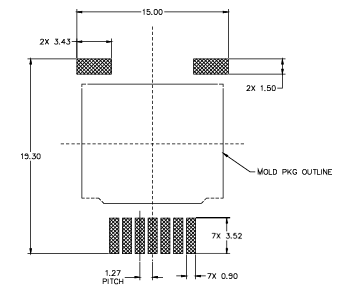

圖4.推薦的PCB焊盤布局

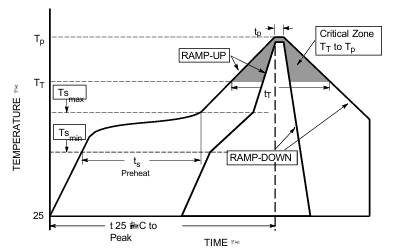

圖5.無鉛焊料加熱曲線[2]

圖4所示為T2PAK推薦的PCB焊盤布局。在封裝頂視圖中，引腳定義如下：右下角為引腳1（柵極），引腳2為開爾文源極（用于驅動參考電位），引腳3至7為源極連接。漏極則通過延伸的大型漏極焊片實現電氣連接，該焊片與封裝頂部中央的外露漏極焊盤相連，共同構成主散熱區域。

焊接注意事項
表面貼裝電路板的布局與尺寸設計，是確保與半導體封裝形成可靠焊接界面的關鍵。精確匹配的焊盤幾何形狀有助于在回流焊接過程中實現封裝的自對準效果。T2PAK封裝的推薦焊盤布局如圖4所示。該器件引腳采用無鉛鍍錫處理，在PCB焊盤上具備優異的可焊性。

為確保焊接過程的熱性能和機械可靠性，T2PAK器件必須在回流前進行充分預熱。預熱能有效減少熱沖擊、降低封裝應力，這對發熱量大的功率半導體尤為重要。根據安森美焊接指南[2]，預熱階段與峰值焊接階段的溫差不應超過100℃，過渡期間的最大溫度梯度需限制在5℃/s。此外，峰值溫度不應超過260℃，且焊接溫度超過245℃的時間不得超過10秒。建議焊接后進行漸進式冷卻，以防止因快速熱脹冷縮導致的潛在機械故障。這些工藝對保持T2PAK封裝器件的結點完整性及長期可靠性至關重要。

當焊料熔點高于器件額定溫度。整個器件被加熱至高溫時，若未能在短時間內完成焊接，可能導致器件損壞。因此，應嚴格遵守以下工藝規范以最大限度降低熱應力對器件的影響：
·焊接前應對器件進行預熱。
·預熱與焊接時的溫差應控制在100℃以內。未經預熱直接焊接會造成過度的熱沖擊和應力，導致器件損壞。
·預熱及焊接過程中，引腳與封裝溫度不得超過260℃（器件最高額定溫度）。采用紅外加熱回流焊工藝時，溫差上限為10℃。
·焊接溫度超過245℃的持續時間不超過10秒。
·從預熱轉入焊接時，最大溫度上升梯度應不超過5℃/s。

T2PAK封裝專為通過回流焊工藝將芯片貼裝到PCB上而設計，其熱性能符合IPC/JEDEC J-STD-020E [1]標準所規定的回流焊溫度曲線要求。詳細的推薦回流焊溫度曲線可參考安森美應用筆記SOLDERRM [2]（見圖5）。

T2PAK封裝兼容錫鉛（Sn-Pb）和無鉛（Pb-Free）焊接工藝，但兩種工藝需采用不同的熱溫度曲線。Sn-Pb焊接采用熔點較低的共晶合金焊料（183℃），而Pb-Free焊接（通常使用SAC305合金）則需要更高的液相線溫度（217℃）及高達245℃的峰值回流溫度。根據焊接指南，兩種工藝均建議預熱溫度范圍（Tsmin至Tsmax）為：Sn-Pb為100-150℃，無鉛焊料為150-200℃，預熱時間為60-120秒。升溫速率不得超過3℃/s，液相線以上停留時間應維持在60-150秒。T2PAK封裝的峰值本體溫度需達245℃，并在峰值溫度5℃范圍內保持30秒。降溫速率應控制在6℃/s，從環境溫度到峰值溫度的總耗時不得超過6分鐘。合理預熱與溫度控制至關重要，尤其對無鉛工藝而言，可最大限度降低熱應力并確保焊點可靠性。

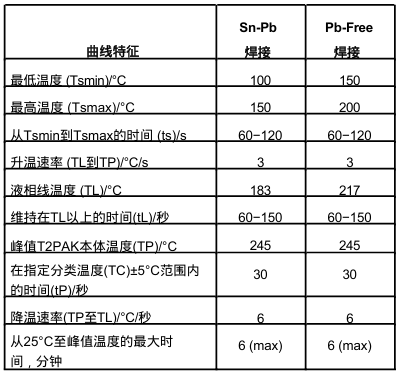

表3. 根據[2]的分類回流曲線

表3列出了回流焊工藝各階段的推薦參數值。盡管實際溫度曲線可能因設備類型和工藝條件而異，該曲線可作為可靠的初始參考，并應根據具體應用進行調整——包括PCB的尺寸與厚度、元件密度與類型、所用焊膏特性以及襯底材料等因素。制定焊接溫度曲線時，建議首先采用焊膏制造商提供的基準曲線，并確保所有裝配元件的溫度與時間限制均得到滿足。目前主流的回流焊設備包括紅外（IR）加熱爐、強制對流爐和氣相焊接系統，其中強制對流爐憑借其優異的熱均勻性，能均勻加熱整個PCB板，使元件受熱更一致，特別適用于功率器件的高可靠性焊接。在雙面PCB裝配中，T2PAK器件應安排最后焊接，因其底部焊點在二次回流過程中會再次熔融，易導致移位或脫落。對于返修操作，建議采用局部加熱方式進行定點回流，避免整板二次回流[2]。

以下說明適用于表3[2]：
·所有溫度均指封裝中心溫度，測量位置為封裝本體在回流焊接過程中朝上的表面（例如live bug，引腳朝下）。若元件采用非標準live bug方向（即dead bug，引腳朝上）進行回流，其TP溫度與“l(fā)ive bug”方向TP值的偏差應在±2K范圍內，且仍需滿足TC溫度要求；否則需調整回流曲線以確保符合TC規范。為精確測量實際封裝本體峰值溫度，請參照J(rèn)EP140[3]推薦的熱電偶使用規范。
·本文檔中的回流溫度曲線僅用于分類或預處理，并不直接規定實際PCB裝配的回流工藝參數。實際的板級裝配回流曲線應根據具體工藝需求和電路板設計來制定，且不得超出表3中所列的參數限值。例如，若TC=260℃。時間tP=30秒，則對供應商和用戶分別具有如下要求：
-對供應商而言：峰值溫度不低于260℃，且高于255℃的時間應不少于30秒。
-對用戶而言：峰值溫度不得超過260℃，且高于255℃的時間不得超過30秒。
·測試負載中的所有元件均須滿足分類溫度曲線要求。
·依據J-STD-020、JESD22-A112（已廢止）、IPC-SM-786（已廢止）歷史版本流程或標準進行濕度敏感性分級的表面貼裝器件，若無變更等級或提高峰值溫度等級的需求，無需按當前修訂版重新分級。
·表面貼裝器件：不建議采用波峰焊工藝。

濕度敏感等級
根據JEDEC J-STD-033[4]和J-STD-020標準，T2PAK產品被歸類為濕度敏感等級1（MSL1）。因此，在標準環境條件下，該產品無需干燥包裝且無明確的保質期限制，從而簡化了存儲和操作要求。

器件貼裝
為實現最佳性能，頂部散熱器件除需遵循指定的焊接安裝溫度要求外，還需與冷板或散熱器建立高效的熱連接。結殼熱阻（RθJC）取決于芯片尺寸、厚度、裸片粘貼和銅引線框架等因素，已在數據手冊中嚴格規定并明確標注，但整體散熱性能仍高度依賴于連接外露焊盤與散熱器的堆疊結構。實現高效熱連接的關鍵在于界面材料的選擇，通常稱為熱界面材料（Thermal Interface Material, TIM）。選用合適的TIM，并實施精確且可重復的涂覆工藝，是優化散熱性能、確保器件級和板級可靠性以及增強電氣絕緣安全性的核心要素。為提出有效解決方案并展示界面評估流程，本研究已對三種可選方案進行了探討。

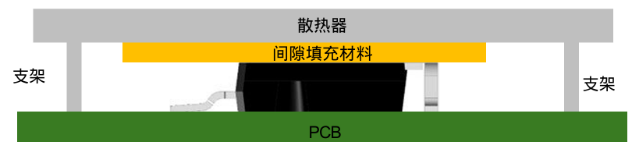

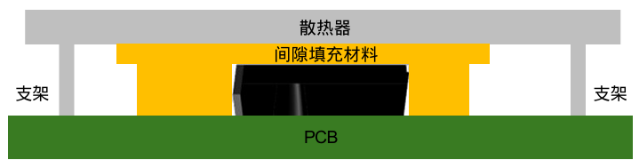

圖6.液態間隙填充材料

大多數液態間隙填充材料（Liquid Gap Fillers，見圖6）具有相對較低的粘度，能夠很好地貼合外露焊盤與散熱器之間的接觸面。此類TIM材料的最終厚度和形態主要由封裝與散熱器之間施加的裝配壓力決定（由PCB施加的壓力），并可通過螺釘或彈簧針等夾持系統調節散熱器與PCB之間的距離來進行精確控制。在采用液態間隙填充材料時，需綜合考慮以下幾個關鍵因素：

1.導熱界面材料（TIM）的特性
評估和驗證TIM材料的隔熱性能至關重要。間隙填充材料是封裝散熱焊盤（高電壓）與散熱器（接地）之間唯一的絕緣介質。根據材料不同，為承受相應電壓所需的最小厚度通常在500μm至1mm之間。
市售液態間隙填充材料的導熱系數范圍為1.6W/(m·K)至9W/(m·K)，安森美建議采用的測試值應高于5W/(m·K)。
2.最佳涂覆量
為確保最佳絕緣性能而過度涂覆TIM，會以犧牲熱性能為代價。更多細節請參見熱仿真和熱測試部分所提供的數據。
3.固化過程中的收縮
需要注意的是，間隙填充材料在必要的固化過程中可能會發生收縮。

平衡這些方面對于實現所需的電氣絕緣，同時保持最佳的熱性能至關重要。

預成型間隙填充墊（Pre-Formed Gap Filler Pad）提供了另一種解決方案。在此方案中，厚度通過設計得到保證。然而，整體裝配成本可能會增加，并且控制散熱器與PCB之間距離的關鍵環節可能更具挑戰性：預切割的導熱墊雖然能保證厚度一致，但由于其預設的形狀，無法像液態材料那樣與周邊結構緊密貼合。

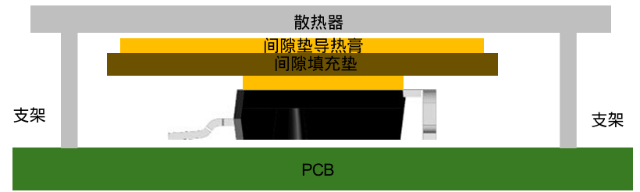

圖7.預成型間隙填充墊

圖8.陶瓷絕緣體

可在疊層結構中引入如氧化鋁（Al2O3）或氮化鋁（AlN）等材料，以提供穩定可靠的絕緣性能，尤其當與厚度為250–500μm的較薄液態間隙填充材料結合使用時效果更佳。盡管這種熱疊層結構通常被視為最可靠的絕緣方案，但與方案1相比，其成本顯著增加，而在導熱性能方面并未帶來實質性提升。

換流回路設計建議
在硬件設計中，換流回路是一個關鍵考量因素，尤其在高速開關應用中更為重要。減小該回路中的寄生電感可直接降低開關損耗，并提升系統整體效率。
頂部散熱封裝（如T2PAK）在此方面相比底部散熱封裝具有明顯優勢。其熱設計允許更靈活的電氣布線，從而實現更緊湊、更優化的換流回路。

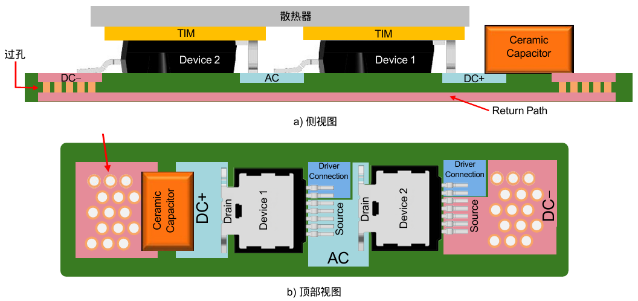

圖9.硬件設計中的換流回路建議

如圖9所示，通過將兩個T2PAK器件并排布置，即可實現半橋拓?fù)浣Y(jié)構：
·DC+連接到器件1的漏極；
·器件1的源極連接到器件2的漏極；
·器件2的源極再連接至DC?。

為構成完整的換流回路，回流路徑可通過PCB底層布線，并與頂層安裝的器件平行走線。通過過孔將頂層與底層互連，從而形成緊湊的回路結構。這種布局有助于實現磁通量抵消，顯著降低寄生電感。在雙脈沖測試（Double Pulse Test, DPT）中，該布局實現了僅9nH的回路電感，充分驗證了其有效性。

相比之下，底部散熱封裝依賴PCB底層銅箔進行散熱，這限制了底層電氣布線。此限制使得難以構建緊湊的換流回路，往往導致走線路徑更長、寄生電感更高。由于底層必須專用于散熱——通常需通過大量熱過孔和大面積覆銅實現——將回流路徑緊鄰電源回路布線變得不切實際。這會削弱磁通量抵消效果，增加回路電感，從而對開關性能產生不利影響。

熱性能
總體而言，頂部散熱封裝相比傳統表面貼裝器件（SMD）具有更優的熱性能，因?yàn)樗軌蛑苯訌耐饴兜慕饘俸副P（MOSFET的漏極、IGBT的集電極、整流器的陰極）導出熱量，避免了底部散熱封裝中PCB材料造成的熱阻。如前所述，要充分發揮其散熱優勢，必須精心設計功率器件所處的散熱系統。

T2PAK封裝憑借其頂部散熱特性，通過直接接觸散熱器或冷板，突破了TO-263-7等底部散熱表面貼裝封裝中PCB熱傳導的局限性?；谵D(zhuǎn)換器的研究[7]表明，在器件頂部集成銅散熱片可將TIM熱阻從0.85K/W降至0.05K/W，顯著降低器件溫度，并使功率處理能力幾乎翻倍。同樣，針對碳化硅（SiC）表面貼裝器件的研究[8]也證明，用實心銅柱替代傳統導熱過孔可將散熱能力從13.2W提升至36.4W，凸顯了消除散熱瓶頸的重要性。

盡管這些方案能有效降低PCB熱阻，但因需增加額外的制造工序而成本較高。相比之下，頂面散熱的T2PAK封裝可直接通過器件頂部高效散熱，無需額外的高成本制造工藝。這些研究結果進一步驗證了T2PAK散熱設計的有效性：通過優化TIM壓縮量、機械夾緊結構及選配均熱器，即可在緊湊型高功率應用中實現低結殼熱阻（Rth(j-f)）和高效散熱。

測試設置與方法
被測器件（DUT）為一款NVT2016N065M3S碳化硅（SiC）MOSFET，通過T-Global TG-A6200[6]導熱墊片直接安裝在冷板上。該導熱材料的導熱系數為6.2W/m·K，厚度為1mm，可確保器件與冷板之間高效傳熱。
為實現精確測量結溫，MOSFET封裝經激光去蓋處理，暴露出內部的硅裸芯。隨后，將熱電偶直接固定在裸芯表面以實時采集溫度數據。傳感器安裝完成后，使用MG Chemicals 832HT-A[5]高溫環氧樹脂重新密封封裝，以保持器件的機械完整性和熱特性。

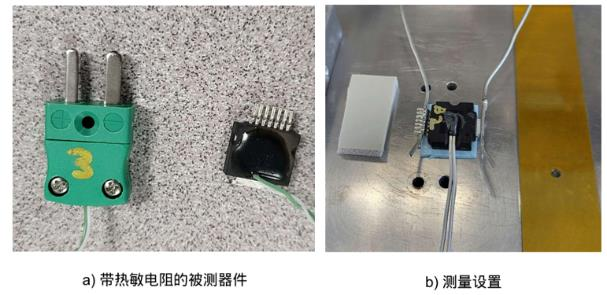

圖10.實驗測試裝置

·圖10a展示了K型熱電偶連接至裸露芯片表面的情形。
·圖10b顯示了被測器件在冷板上的完整裝配結構，包括導熱界面材料層。

精確施加扭矩至關重要，因?yàn)樗苯佑绊懡佑|壓力，進而影響界面熱阻。實驗中施加了0.3Nm的扭矩，以實現高效的熱傳導。

冷板采用50/50的水-乙二醇（WEG）混合液進行主動冷卻，循環流速為6.0升/分鐘，并保持恒定溫度20℃。為在器件內部產生熱量，對SiC MOSFET的體二極管施加正向偏壓。通過20A電流源使電流流經二極管，并測量對應的壓降(VSD)。電流與電壓的乘積即為功耗，通過分析裸芯至冷板的溫升數據，據此計算結-殼熱阻。

儀器與測量：
·電流源 ：Keysight E36234（20A）
·電壓與溫度測量：Keithley DMM6500
·溫度傳感器：TEWA TTS-5KC3-BZ NTC熱敏電阻（5kΩ，B=3977K），因其高靈敏度與電氣隔離特性而選用

測量結果
T2PAK封裝器件的裸芯面積為11.9mm2，展現出優異的熱性能。在扭矩設定為0.3Nm時，結到殼的熱阻（Rth(jf)）測得為1.06K/W，公差為±0.08K/W。當扭矩增加至0.35Nm時，熱阻降低至0.93K/W，公差同樣為±0.08K/W。這表明更高的扭矩設置可增大熱接觸，從而降低熱阻。

這些結果突顯了機械夾緊力與熱阻之間的強相關性。扭矩從0.3Nm增至0.35Nm，使Rth(jf)改善幅度達12%，主要?dú)w因于TIM材料被更充分壓縮，以及熱接觸阻力降低。

盡管TG-A6200 TIM材料在受壓時能保持穩定的導熱系數，但其厚度會隨壓縮顯著減小。這種厚度的降低縮短了器件與冷板之間的熱傳導路徑，直接提升了熱傳遞效率。研究證實，即使扭矩僅小幅增加，也能帶來熱性能的顯著改善。

T2PAK封裝為高功率應用提供了極具競爭力的散熱解決方案。盡管其裸芯面積小于BPAK封裝，卻展現出更優異的熱性能。這得益于更大的頂部散熱接觸面積以及對高夾緊力的良好兼容性，使其特別適用于高熱負荷場景。在搭配高性能導熱界面材料（TIM）并精確控制裝配扭矩的條件下，T2PAK可穩定實現較低的結到環境熱阻（Rth(j-f)），成為散熱受限設計中的理想選擇。本研究進一步驗證了機械結構設計、界面材料選型與測量精度在實現最佳散熱性能中的關鍵作用。

參考文獻
[1]IPC/JEDEC J-STD-020E，《非密封表面貼裝器件濕度/回流敏感性分類聯合行業標準》，2014年12月。
[2]《焊接與貼裝技術參考手冊》，SOLDERRM?D.PDF (onsemi.com)，訪問日期：2024年9月
[3]JEDEC出版物JEP140，《半導體封裝的珠狀熱電偶溫度測量》，2002年6月（重新確認：2006年6月、2011年9月、2015年1月）。
[4]IPC/JEDEC J-STD-0333D，《濕度、回流及工藝敏感器件的操作、包裝、運輸和使用聯合工業標準》，2018年4月。
[5]高溫環氧樹脂封裝灌封材料832-HT數據手冊，2025年3月tds?832ht?2parts.pdf
[6]TG-A620超柔性導熱墊數據手冊，TG?A6200_UK.pdf
[7]K.Siebke, T.Schobre, N. Langmaack和R.Mallwitz,“具有擴展散熱能力的高功率密度GaN交錯式雙向升壓轉換器”,PCIM Europe 2017; 德國紐倫堡,2017年,第1-7頁。
[8]B.Strothmann, T.Piepenbrock, F.Schafmeister和J.Boecker,“碳化硅功率SMD器件散熱策略及其在不同應用中的運用”,PCIM Europe digital days 2020;德國,2020年,第1-7頁。
