安世半導體（中國）近期推出了全新的40V輸入，120mA/150mA/300mA輸出電流的LDO系列。該系列產品集成完整的輸入和輸出保護功能，完美適用通過線束進行離板供電的汽車電子應用場景，如車身域控、BMS、車燈、轉向、動力等一系列產品。

產品特性

4 V - 40 V輸入工作電壓范圍

-42 V - +45 V 絕對輸入耐壓范圍

固定5V/3.3V，以及可調輸出電壓版本可選

-1 V - +45 V 絕對輸出耐壓范圍

輸出電流120mA、150mA、300mA可選

完整的輸入輸出保護：

· 輸入反極性保護

· 輸出短路到地和電源保護

· 電流反向阻斷保護

AEC-Q100 Grade 1認證

提供SOT223-4和DFN-8封裝

產品優勢

超寬輸入輸出耐壓范圍

NEX94XXX-Q100全系列產品提供超寬的輸入（-42 V - +45 V）和輸出電壓范圍（-1 V - +45 V），保證在輸入和輸出反接異常狀態下芯片安全。

集成豐富的輸入輸出保護功能

NEX94XXX-Q100全系列產品提供輸入反極性保護、輸出短路到地和電源保護，以及電流反向阻斷保護，確保離板供電狀態下電源及負載可能的故障被有效保護或者隔離。

芯片集成反極性保護，節省外圍保護器件BOM

NEX94XXX-Q100系列內置Back to Back功率器件，芯片級實現防反接，節省輸入側常用的防反二極管。

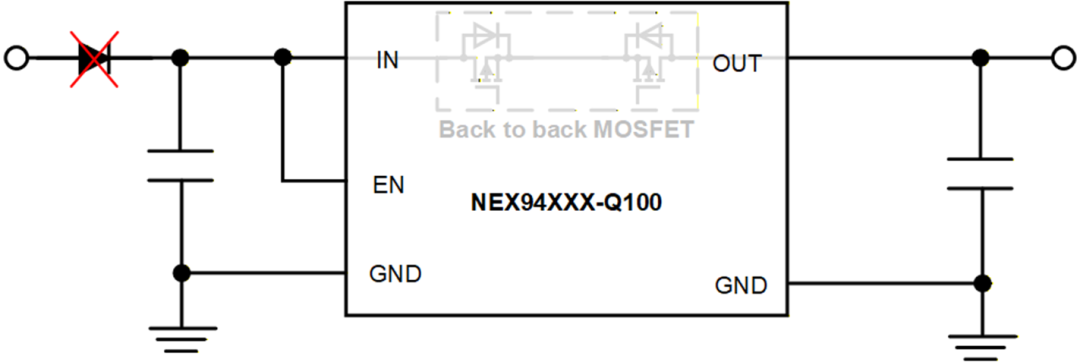

△ 圖1：芯片集成輸入反接保護，節省電源側常用的防反二極管

NEX94XXX-Q100系列支持固定5V/3.3V電壓輸出，同時提供可調輸出電壓版本，相比tracker LDO，節省板內reference電源。

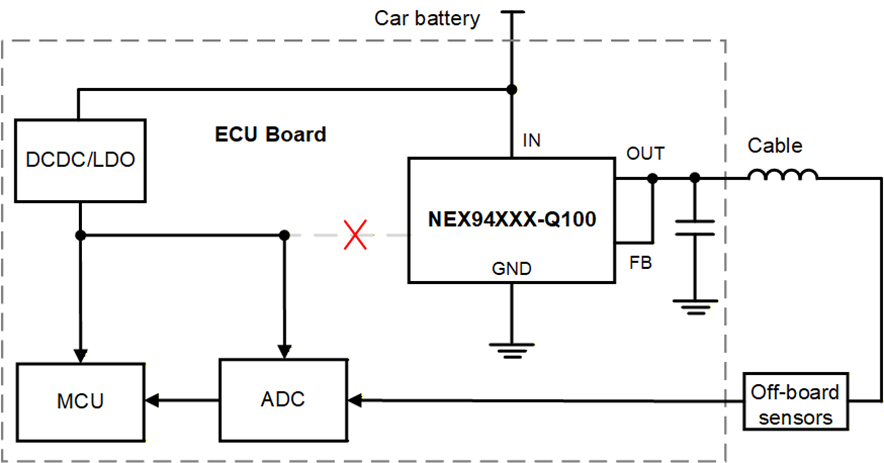

△ 圖2：可正常輸出所需電壓，無需板內提供參考電壓

優秀的動態性能

NEX94XXX-Q100提供遠超友商產品的動態性能。

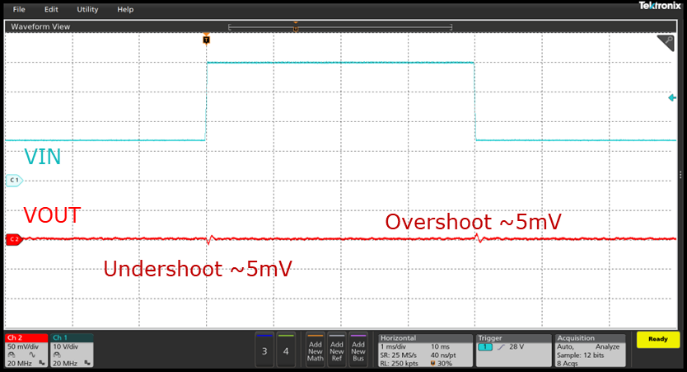

△ 圖3：NEX94212-Q100 load transient

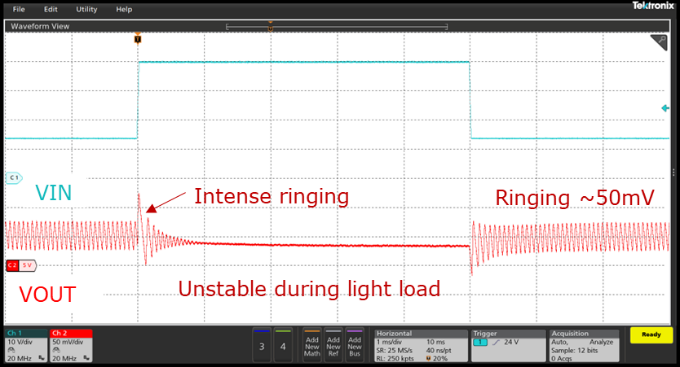

△ 圖4：友商產品 load transient

典型應用

本系列產品適用于汽車電子中需要輸入防反以及輸出離板供電的場景，如車身域控、電子轉向和三電系統中為離板的傳感器供電，BMS系統中為單獨的采樣板供電，車燈系統中由控制器板為燈板上的負載供電等等。

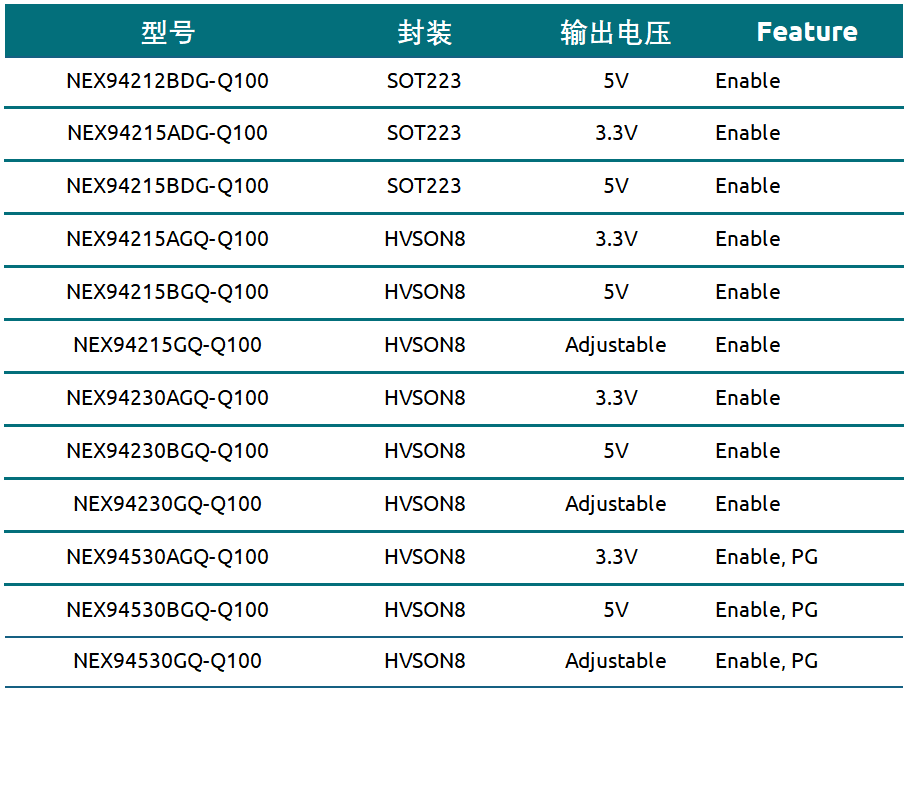

產品選型

安世半導體（中國）全系列車規級離板保護LDO芯片現已全面量產?？蛻艨筛鶕?jù)項目需求靈活選用最合適的芯片設計系統。
