IGT-SER系列智能網關模塊支持西門子 、倍福(BECKHOFF)、羅克韋爾AB，以及三菱、歐姆龍等各種品牌的PLC之間通訊，支持Ethernet/IP(CIP)、Profinet(S7)，以及FINS、MC等工業自動化常用協議，同時也支持PLC與Modbus協議的工業機器人、智能儀表、變頻器等設備通訊。網關有多個網口、串口，也可選擇WIFI無線通訊。無需PLC內編程開發，配置數據的起始地址和數量即可。毫秒級通訊速度快，支持熱插拔，斷電斷網后能自動恢復運行。

該智能網關支持多個品牌的PLC之間多對多通訊，最多8000個字節的數據交互量;網關內每個連接采用獨立的線程運行，毫秒級別的數據交互，同樣的數據量在同等質量的網絡通訊時，數據刷新速度同總線;相關參數在一個頁面內配置，方便直觀;在調試過程中有詳細的狀態反饋信息，以及完善的數據監控和通訊錯誤處理機制。詳細圖文案例：https://www.aihe-tech.com/col.jsp?id=109

智能網關包含IGT-SER、IGT-DSER、IGT-WSER等多種型號，可以根據實際場景靈活選擇。選型說明文檔手冊 以下是PLC、智能儀表、變頻器ModbusRTU 串口設備以太網方式對接PLC的兩種應用方式：

一、數據同步模式(只讀)：

這種應用一般是現場已經有觸摸屏、電腦等主站設備在通過ModbusRTU協議 485網絡通訊，接入智能網關后跟現有的主站同步下位設備返回的數據;智能網關不會主動發數據，所以不影響現有設備的數據讀寫。

智能網關跟PLC之間是網絡通訊，采用PLC廠家的專用協議，無需PLC編程配合，智能網關讀取到下位設備數據后，主動寫入到上位PLC指定的寄存器地址。系統結構如下圖：

根據以上結構圖，通過網關參數配置軟件(下載地址: https://www.aihe-tech.com/col.jsp?id=107)，配置相關PLC的寄存器 地址與Modbus寄存器的地址對應，分配PLC的IP地址 端口號碼，以及IO模塊，變頻器的站號等。配置完成后下載到網關模塊(參數->參數寫入到網關)，然后重啟(工具->重啟網關)即可。

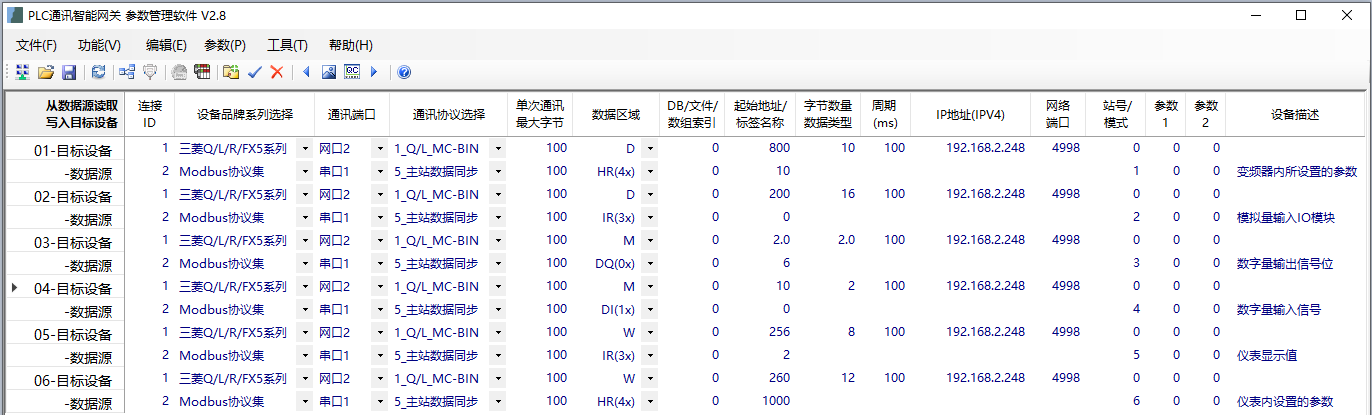

案例是采用的三菱Q系列系列的PLC，下位設備分別是遠程模塊、儀表和變頻器，完整的數據配置表如下圖：

上圖中有01~06共6個通訊任務，具體如下：

01:讀取變頻器的參數HR10~HR14(400011~400015),寫入D800~D804,共10字節;

02:讀取模擬量輸入IR0~IR7(300001~300008),寫入D200~D207,共16字節;

03:讀取數字輸出DO模塊的DO6(000007),寫入M32,共1個BOOL位;

04:讀取數字輸入DI模塊的DI0~DI15(100001~100016),寫入M160~M191,共16個BOOL位;

05:讀取儀表的顯示值IR2~IR5(300003~300006),寫入W100~W103,共4個字;

06:讀取儀表的參數HR1000~HR1005(401001~401006),寫入W104~W109,共6個字;

完成上述配置后將參數下載到網關后重啟，即進入正常工作狀態，可通過‘工具’->‘網關數據監控’查看網關讀取到的數據源的數據，也可以打開PLC軟件監控對應的數據寄存器的數值。

二、主站模式：

智能網關做主站，跟變頻器之間采用ModbusRTU串口通訊，網關與變遠程IO模塊也是之間采用ModbusRTU串口通訊，都接成RS485網絡后分別接入網關的串口1和串口2。由于通訊距離不一樣，遠程IO的485網絡通訊波特率等設置與變頻器儀表485網絡的有區別。

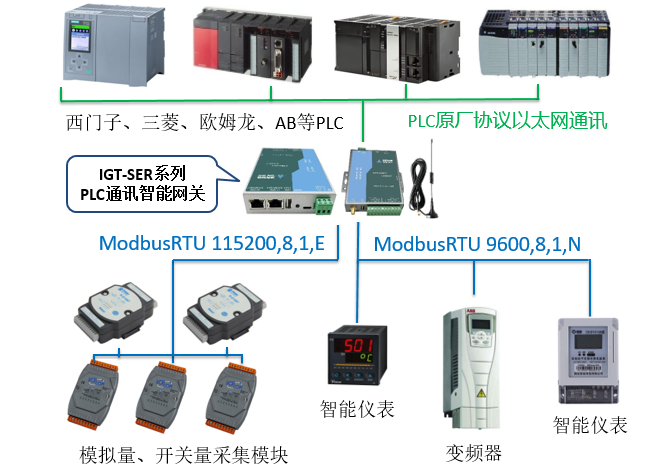

智能網關跟PLC之間是網絡通訊，采用PLC廠家的專用協議，無需PLC編程配合，智能網關讀取到下位設備數據后，主動寫入到上位PLC指定的寄存器地址。系統結構如下圖：

根據以上結構圖，通過網關參數配置軟件，配置相關PLC的寄存器地址與Modbus寄存器的地址對應，分配PLC的IP地址端口號碼，以及IO模塊，變頻器的站號等。配置完成后下載到網關模塊(參數->參數寫入到網關)，然后重啟(工具->重啟網關)即可。

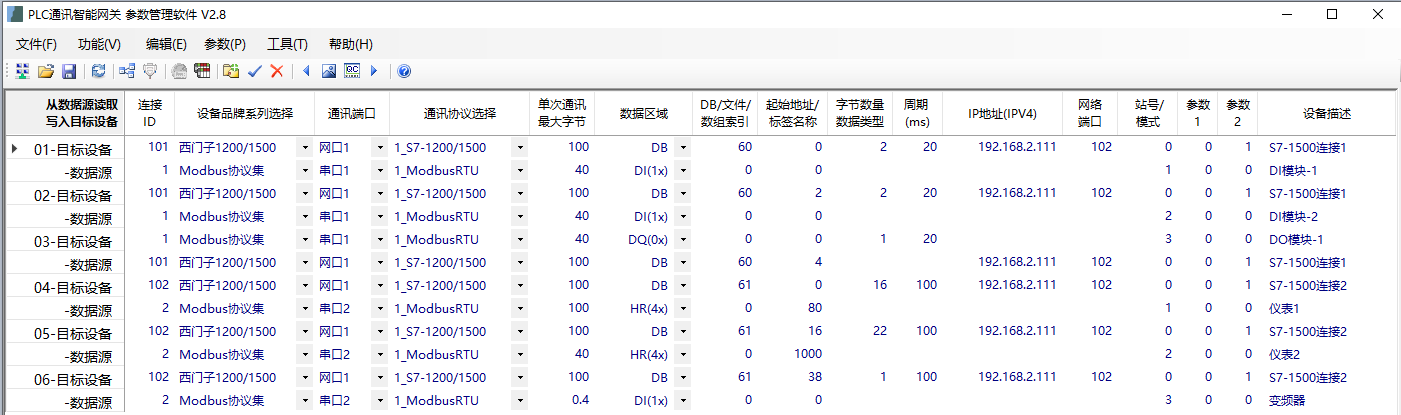

案例是采用的西門子S7-1500系列的PLC，下位設備分別是遠程模塊、儀表和變頻器，完整的數據配置表如下圖：

上圖中有01~06共6個通訊任務，具體如下：

01:讀取DI模塊-1的DI0~DI15(100001~100016),寫入DB60.DBB0~DB60.DBB1,共2字節;

02:讀取DI模塊-2的DI0~DI15(100001~100016),寫入DB60.DBB2~DB60.DBB3,共2字節;

03:讀取DB60.DBB4,寫入DO模塊-1的DO0~DO7(000001~000008),共1字節;

04:讀取儀表-1的HR80(400081~400088),寫入DB61.DBB0~DB61.DBB15,共16字節;

05:讀取儀表-2的HR100(401001~401011),寫入DB61.DBB16~DB61.DBB37,共22字節;

06:讀取變頻器的DI0~DI3(100001~100004),寫入DB61.DBB38,共4個位(BOOL);

其中，01~03號通訊任務是IO模塊接IGT-SER智能網關模塊的串口1(配置表中'設備ID'為1)，04~06號通訊任務是IO模塊接串口2(配置表中'設備ID'為2)，同時分配101、102兩個'設備ID'與S7-1500建立兩個連接實現多線程通訊，這樣會大大提高通訊的實時性。

完成上述配置后將參數下載到網關后重啟，即進入正常工作狀態，可通過‘工具’->‘網關數據監控’查看網關讀取到的數據源的數據，也可以打開PLC軟件監控對應的數據寄存器的數值。

網關模塊支持三菱、歐姆龍 、西門子、AB等大多數品牌的PLC，具體如下：

◆ FX: 三菱FX/A系列系列PLC ◆ ABM: 羅克韋爾/AB Micro系列PLC

◆ QLR: 三菱Q/L/R系列PLC(支持標簽方式) ◆ ABC: 羅克韋爾/AB Compact/Control系列

◆ OM: 歐姆龍全系列PLC(支持標簽方式) ◆ DVP: 臺達、信捷全系列PLC

◆ S72S: 西門子S7-200/Smart系列PLC ◆ FTK: 永宏/豐煒全系列PLC

◆ S734: 西門子S7-300/400系列PLC ◆ NAIS: 松下全系列PLC

◆ S71K: 西門子S7-1200/1500系列PLC ◆ KVS: 基恩士全系列PLC

◆ INO: 匯川全系列PLC ◆ LS : LG/LS全系列PLC

◆ MBS: 兼容Modbus協議的PLC、智能儀表 ◆ TPC: 豐田工機PC2/PC3系列

◆ FNC: 發那科數控/機器人的PMC系統 ◆ GE: GE PAC/PLC系統

◆ OPC: OPC UA、OPC DA協議的客戶端 ◆ BKF: 倍福PLC CX系列控制器
