“為什么我設計的電源通過了設計審核，卻沒有通過電磁兼容實驗，或者在部署三個月后開始出現熱節流？”

除了仿真設計外，還需關注要點：

在設計架構時就應考慮電磁干擾和熱管理問題，而不是在布局后再加以補救。

決定電磁干擾水平的是電流環路，而不是原理圖，也不是物料清單。

在設計早期就將散熱考慮在內，優于在設計后期加裝散熱器。

仿真能在首次電路板流片前發現 80% 的問題。

Q:

原本正常工作的電路板（直到出現問題）

同事交付了一個通過了所有仿真平臺測試的電源。波形干凈，嚴格合規，效率參數甚至比產品手冊上的還要漂亮。

六周后，現場退貨接踵而至：設備會隨機關機，且完全找不到任何規律。

根本原因是一個金屬氧化物半導體場效晶體管（MOSFET）的運行溫度比預測高 15°C。不是因?yàn)橛?jì)算有誤——計算結果如教科書般完美，而是因?yàn)?strong>客戶機柜中的機箱氣流與設計驗證時使用的開放式測試臺條件完全不同。

原理圖是正確的，仿真也是正確的。真正的問題在于架構——發熱器件相對于氣流的位置、損耗在電源樹中的分布。

有一個令人頭疼的事實：從原理圖中看不出來散熱和電磁干擾問題，它們隱藏在架構決策中。而當我們發現時，更改架構意味著要重新設計電路板。

為何仿真平臺測試結果不可靠

在測試平臺上，使用數字萬用表和適度的負載，幾乎所有設備都顯示“運行良好”。

真正的考驗出現在以下情況：

外殼密封

環境溫度過高

多個電源軌同時切換

電纜將整潔有序的設計變成了天線陣列

突然，結點溫度飆升。電磁兼容（EMC）實驗室給出了一份標紅的報告，項目經理也想知道為何項目進度延遲了三周。

“測試臺運行良好”與“生產中運行良好”之間的差距，正是本文所要探討的問題。

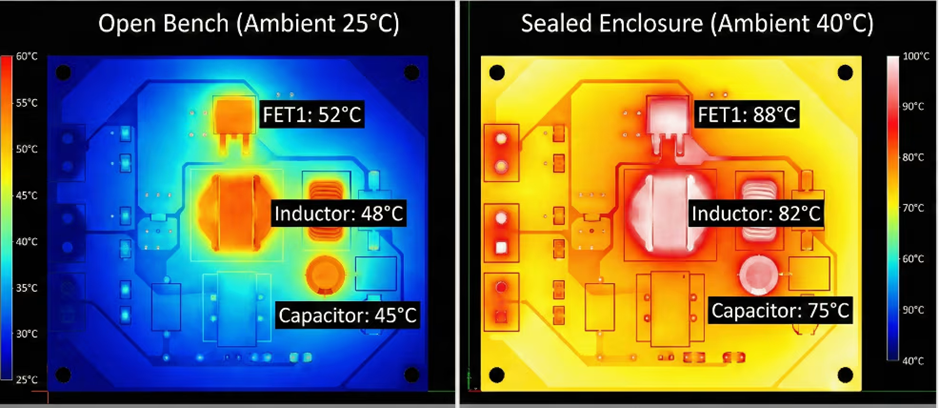

熱像儀對比：測試臺與部署環境之間有 30°C 的溫差

熱管理：

從架構層面解決，而非依靠散熱器

一旦聽到“我們稍后再解決散熱問題”這種說辭，項目的成本必定會變得昂貴。

電源中的實際熱源包括：

傳導損耗 - MOSFET、二極管、電感器、銅走線中的 I2R

開關損耗 - 切換期間的電壓/電流重疊、柵極驅動能量

磁性元件損耗 - 磁芯損耗加繞組銅損

控制器開銷 - 柵極驅動器、脈沖寬度調制（PWM）控制器、輔助電源軌

架構決定了這些損耗的集中位置。多相降壓轉換器將電流分散到多個器件中，同步整流將損耗從二極管轉移到 MOSFET（更易于散熱），拓?fù)浞桨笡Q定了峰值電流和有效值（RMS）電流的分布。

陷阱在于：由于不斷疊加產品特性（增加頻率以縮小磁性元件尺寸，采用更緊湊的布局以縮短走線），最終熱密度達到了機械團隊根本無法解決的程度。

工程師與機械設計師爭論散熱器高度，而真正的問題卻在于選擇了一個在 5mm ×6mm 方形扁平無引腳（QFN）封裝中集中了 8W 損耗的拓?fù)洹?strong>沒有任何散熱器的幾何形狀能優雅地解決這個問題。

電磁干擾：

電磁場跟隨電流，而非原理圖

電磁干擾不會遵循網表，而是遵循物理定律。

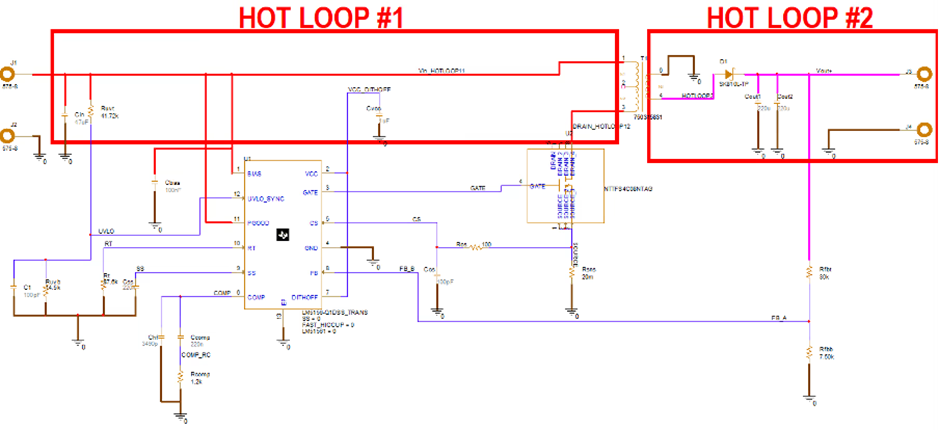

輻射發射由三個關鍵因素驅動：高 di/dt 電流環路，例如開關節點、整流器返回路徑和柵極驅動電路中的環路；高 dv/dt 節點，如通過電容耦合到附近器件的開關節點；以及充當天線的電纜，比如容易忽略的 18 英寸導線，會成為完美的寬帶輻射源。

早在布線之前，架構選擇就已為電磁干擾創造了條件。其中包括一些決策：電源級相對于敏感模擬或射頻部分的位置，以及是否需要隔離，因?yàn)樽儔浩鲿?huì)產生共模噪聲路徑。此外，開關頻率的選擇決定了諧波相對于合規限制落在何處，以及接地分區策略，無論是星型接地、平面接地還是分割地平面。

即便電源實現了完全補償且效率極高，仍然有可能出現嚴重的電磁兼容問題。如果設計在器件放置時未考慮環路面積，也會無法通過 FCC 測試。為此需要重新設計電路板，而不是簡單調整濾波器就能解決。

原理圖中沒有發現的環路——EMC 實驗室一定會發現。

熱管理實用設計指南

這些設計規則并非嚴格教條，但能真正防止因散熱問題導致重新設計：

1

盡早為每個模塊設定損耗預算

在確定拓?fù)浣Y(jié)構前，先分配粗略的損耗預算：

主開關：最大損耗 X 瓦

整流：最大損耗 Y 瓦

磁性元件：最大損耗 Z 瓦

通過快速計算和早期仿真，可以在繼續設計其他部分之前判斷這些數值是否可行。

2

盡可能分散熱量

為大電流軌使用多相轉換器。

發熱器件緊貼覆銅，并通過導熱路徑連接至機殼。

不要將所有高損耗器件集中放置在沒有氣流路徑的角落（這些器件會嚴重發熱，哪怕很少的氣流也能對散熱有很大幫助）。

3

針對最壞情況而非典型情況進行設計

設計時考慮最高環境溫度、老化降額、設計滿負載運行。同時考慮所有這些因素，才是設計的要點；而不是僅 50% 負載的 25°C 測試臺環境。實際上，應對負載進行應力測試（例如，針對 2 安培的設計，測試 2.5 安培或 3 安培負載下的表現）。

4

在布局前與機械設計團隊溝通

機械限制優先于 PCB 布局，甚至也要優先于電氣工程設計。因此，要與團隊共享功率損耗圖，而不僅僅是電氣原理圖。在你能自由布線的時候就聽取熱工程師關于器件布局的意見。因?yàn)槿绻鹊讲季种?，你的選擇將僅限于“添加更大的散熱器”和“添加風扇”——這兩種方法都不足夠有效，且可能無法解決核心問題。我們不僅需要考慮 PCB 布局，還要關注電磁干擾（EMI）。

電磁干擾實用設計指南

許多工程師等到 PCB 布局階段才進行 EMI 分析和仿真。但EMI 合規應始于系統硬件框圖，而非布局審核。良好的 EMC 設計方法包括：

1

電路板分區

在框圖上標記：

噪聲模塊（開關電源級）

敏感模塊（模擬前端、射頻、精密參考源）

規劃 PCB 疊層和布局，讓各個模塊保持分離。這是架構決策，而非布局細節。

2

從環路而非網絡的角度思考

每個高頻電流都有一個電磁場的返回路徑，該返回路徑加上輸出路徑形成一個環路。環路面積就是天線。在架構層面最大限度縮小環路面積——從設計一開始就要規劃好功率級下方的完整返回平面。

3

規劃隔離策略

對于隔離電源，盡早決定：

變壓器次級側相對于初級側返回路徑的參考點在哪里（如果有的話）？

Y 電容 （用于電磁干擾濾波和接地橋接）應放置在哪里？

電纜屏蔽層如何連接到機箱？

4

頻率規劃不是可有可無

不要隨意選擇開關頻率。應考慮：

諧波相對于 FCC/CE 限制的落點

系統中存在的其他開關電源和時鐘

對于多軌設計，錯開相位或頻率以避免電磁干擾頻譜中的疊加尖峰

當組織規模擴大時

這是中型公司最容易栽跟頭的地方 ——

從單一主打產品發展到產品組合后，不同團隊在多個產品（SKU）中重用電源模塊，然而外殼變了，環境氣流變了，甚至電纜長度也變了。

原本在一個產品上勉強過關的合規性問題，開始在其他產品中集體爆發。而那位深諳當初布局細節的原委、知道為什么要那樣設計的資深工程師，已經調到了另一個項目。核心技術沉淀就這樣隨人流失了。

為此，我們需要的是一個可重用的架構手冊：

電源級的標準化疊層和布局規則

經過驗證的電磁干擾濾波器模式和布局模板（非常適合設計重用和“放置-復制-創建”操作）

參考設計的溫度限值圖

這樣，工程經理能夠快速批準新設計，初級工程師無需積累二十年的經驗教訓，就能避免常見的散熱和電磁干擾陷阱。

現代工具真正的用武之地

以前的工作流程是：設計原理圖、電路板布局、投板、測試、發現散熱或電磁干擾問題，重新設計。重復此過程直至期限已到或預算耗盡。

新的工作流程包括事先評估這些條件。

在 Allegro X 環境中，你可以更早地解決這些問題：

在設計早期使用 PSpice 進行損耗估算

MOSFET、二極管、電感器中的 RMS 和峰值電流

預測電磁干擾行為的開關波形

最壞情況下的占空比——而不僅僅是典型情況

結合 Sigrity X 使用 Allegro X 進行電源完整性分析：

以可視化方式查看電流返回路徑并識別大環路區域

IR drop 分析，找出發熱集中之處

評估影響電磁干擾和熱分布的分割平面和縫合過孔

將最佳實踐設置為約束規則：

通過規則而非記憶來隔離噪聲環路和敏感走線

重用經過驗證的布局方案，而非為每個項目重新設計

目標是從“在實驗室中修復設計問題”轉變?yōu)椤皩⒑弦?guī)性融入設計之中”。這正是中型組織在擴展到企業級產品時所必需的理念。

快速參考：

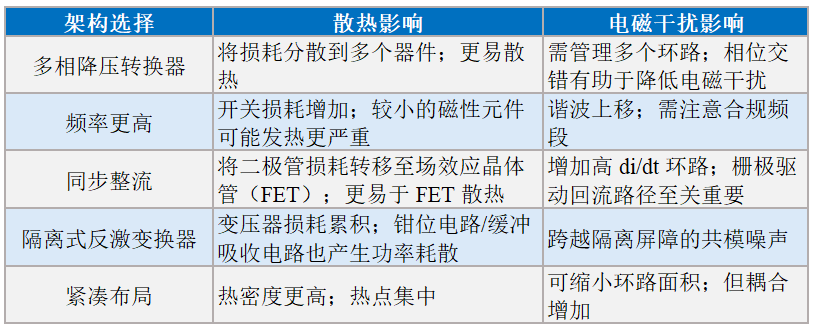

不同架構選擇對應的散熱與電磁干擾影響

點擊大圖查看詳細內容

核心要點

熱管理和電磁干擾問題不能等到最后才去解決，而是從一開始就要遵守的設計規則條件。

在框圖階段就考慮電流環路，有助于減少電磁兼容實驗用時。在選擇器件之前就做好損耗預算，后續就無需與團隊成員爭論散熱片的高度問題。

原理圖設計體現了電氣意圖，而架構（拓?fù)溥x擇、布局策略、接地原則、熱分布）決定了這一意圖能否在物理世界中得以實現。

設計的目標是讓設備在機箱環境中正常工作，而非測試臺。針對最壞情況而非典型情況進行設計。在設計下一版 PCB 之前，務必先進行仿真驗證。

這才是業界設計電源的方式：不是靠事后的調試救場，而是靠能預見問題的架構設計。
