隨著電子設備的性能和功能的提高，每個設備產生的熱量增加，有效地散發，消散和冷卻熱量很重要。對于5G智能手機和AR/VR設備等高性能移動產品，由于采用高性能IC和追求減輕重量的高度集成設計，導致散熱部件的安裝空間受到限制。限制了殼體內部的安裝空間，因此利用高導熱墊片等TIM技術方案來更好地實現散熱。
5G時代巨大數據流量對于通訊終端的芯片、天線等部件提出了更高的要求，器件功耗大幅提升的同時，引起了這些部位電子零部件發熱量的急劇增加，當前5G射頻芯片、毫米波天線、無線充電、無線傳輸、IGBT、印刷線路板、AI、物聯網等領域的散熱材料、吸波屏蔽材料的需求也在增加。

隨著現代科學技術的發展，電磁波輻射對環境的影響日益增大。在機場、機航班因電磁波干擾無法起飛而誤點；在醫院、移動電話常會干擾各種電子診療儀器的正常工作。因此，治理電磁污染，尋找一種能抵擋并削弱電磁波輻射的材料——吸波材料，已成為材料科學的一大課題。電磁輻射通過熱效應、非熱效應、累積效應對人體造成直接和間接的傷害。

汽車工業的快速發展和汽車市場的激烈競爭極大地促進了各類電氣、電子和信息設備在汽車上的廣泛應用，對于今天的汽車產業，應用電子技術的程度已成為提升汽車技術水平的重要標志之一。電子設備廣泛應用于汽車發動機控制系統、自動變速系統、制動系統、調節系統以及行駛系統中，對汽車的安全性、可靠性、舒適性起著決定性作用。

選擇EMC材料（吸波/屏蔽/濾波類）核心圍繞干擾特性、使用工況、安裝適配、合規成本四大核心維度，共10個關鍵考量因素，按優先級從高到低排序，同時區分吸波/屏蔽材料的側重要點，直接適配工程選型決策：

一、核心先定：匹配電磁干擾本身特性（優先級最高）：

1. 干擾頻段：精準對應EMI頻率（低頻≤300MHz/中頻300MHz-1GHz/高頻＞1GHz，毫米波≥24GHz），材料有效頻段必須完全覆蓋干擾頻段（如77GHz雷達僅選毫米波專用材料）。

2. 干擾類型：傳導干擾（電源線/線束）選濾波/磁芯材料，輻射干擾（近場）選吸波片，遠場輻射選屏蔽材料+吸波復合方案。

3. 抑制要求：明確目標衰減值（如吸波損耗≥15dB、屏蔽效能≥60dB），需滿足產品EMC認證標準（如CE/FCC/GB 17625）。

二、關鍵匹配：貼合實際使用工況：

4. 環境適應性：高低溫（車載-40~125℃/工業-20~85℃）、濕度/鹽霧/振動，戶外/車載選耐候型，精密電子選無鹵/低揮發款；新能源電池包需加阻燃（V0級）、防水要求。

5. 電氣特性：絕緣場景（PCB/電芯）選體積電阻率≥1012Ω·cm的材料，避免短路；接地屏蔽場景可選半導電/導電型（如導電泡棉）；大功率設備需兼顧導熱性（避免熱堆積）。

三、工程落地：適配安裝與工藝要求：

6. 尺寸與形態：設備小型化選超薄款（≤0.3mm）、柔性卷材；硬質結構件選片材/型材；異形/腔體選可模切、定制成型的材料，匹配安裝間隙（如狹小縫隙選發泡類屏蔽材料）。

7. 安裝與制程：帶背膠款需匹配基材（亞克力膠貼塑料、3M膠貼金屬）；高溫制程（焊接/回流焊）選無膠款，后期二次粘貼；線束干擾選卡扣式/穿芯式磁芯，無需額外固定。

四、落地保障：合規、成本與供應鏈

8. 行業合規認證：必核RoHS/REACH無鹵，車載需AEC-Q200，軍工/航空需國軍標，醫療設備需ISO 13485，避免認證卡殼。

9. 成本與量產：民用消費電子選國產高性價比款（碳系/鐵氧體復合），高端車載/軍工選進口/國產高端款（陶瓷基/納米材料）；確認供應商起訂量、交期，適配量產節奏。

10. 供應商能力：優先選可提供免費試樣、暗室測試支持、定制模切的供應商，量產前需完成實際場景試樣驗證（避免參數達標但現場無效），同時保障后期技術調試。

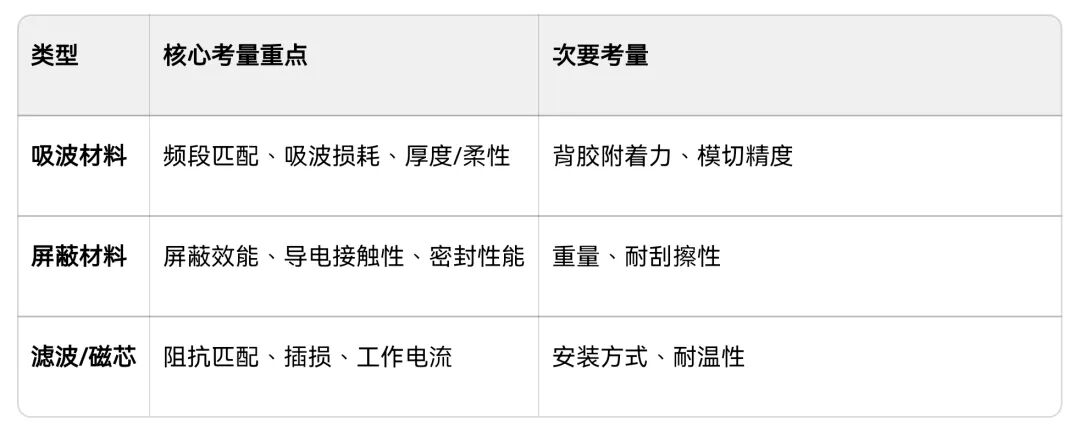

補充：吸波/屏蔽材料選型側重差異

EMC吸波材料典型選型案例（消費電子/車載/工業/新能源四大核心場景）

案例1：消費電子-手機PCB板抗干擾（5G射頻段）

核心需求

干擾頻段1-6GHz（5G主頻段）、吸波損耗≥15dB、厚度≤0.3mm、柔性貼覆、帶背膠、無鹵RoHS、面密度＜300g/㎡

選型方案

- 首選型號：碳系鐵氧體復合吸波片0315（國內頭部廠商）、AB5900HF（進口）

- 備選型號：EMI-A030（進口）、新材KDM-0312（國產）

關鍵參數

XW-0315：1-6GHz損耗15-22dB、厚度0.3mm、體積電阻率≥101?Ω·cm（絕緣）、亞克力背膠（適配PCB基材）

落地要點

貼覆在PCB射頻模塊周邊，避開焊盤，模切為異形件減少空間占用

案例2：車載電子-77GHz毫米波雷達（自動駕駛）

核心需求

干擾頻段76-81GHz、吸波損耗≥25dB、厚度≤0.5mm、耐溫-40~125℃、AEC-Q200認證、抗振動

選型方案

- 首選型號：陶瓷基吸波片HL-0525G（國產車載專用）、RO4790（進口高頻）

- 備選型號：JLT-0520G（國產）、 MA7705（進口）

關鍵參數

HL-0525G：76-81GHz損耗25-30dB、厚度0.5mm、耐溫-55~150℃、通過AEC-Q200、半柔性（適配雷達腔體曲面）

落地要點

貼覆在雷達天線腔體內部，選用無膠款（焊接制程高溫），后期用耐高溫 VHB膠二次粘貼

案例3：工業設備-變頻器腔體（低頻寬頻干擾）

核心需求

干擾頻段300MHz-3GHz、吸波損耗≥20dB、厚度≤1mm、硬質耐刮、絕緣≥1012Ω·cm、抗油污

選型方案

- 首選型號：鐵氧體吸波片YT-1020（國產工業專用）、 Ferrite Sheet FS100（進口）

- 備選型號：電磁ZK-1018（國產）、 MF3001（進口）

關鍵參數

YT-1020：300MHz-3GHz損耗20-28dB、厚度1mm、硬質鐵氧體+絕緣涂層、體積電阻率≥1013Ω·cm、耐油污

落地要點

貼覆在變頻器金屬腔體內壁，滿鋪貼合減少電磁反射，邊緣做倒角處理避免刮擦

案例4：新能源-動力電池包（電芯EMI屏蔽）

核心需求

干擾頻段100MHz-2GHz、吸波損耗≥18dB、厚度≤0.8mm、阻燃V0級、耐溫-40~85℃、防水防潮

選型方案

- 首選型號：碳納米管吸波片NM-0818F（國產新能源專用）、AB8700F（進口阻燃）

- 備選型號：技術DOT-0815F（國產）、 EMC-F08（進口）

關鍵參數

NM-0818F：100MHz-2GHz損耗18-25dB、厚度0.8mm、阻燃V0、耐溫-40~90℃、帶防水背膠、面密度＜400g/㎡

落地要點

貼覆在電芯模組之間的隔墊處，選用柔性款適配電芯堆疊，背膠需滿足防水IP67要求
