我們先看幾張低壓斷路器的照片：

圖1 低壓塑殼斷路器

圖2 低壓微型斷路器

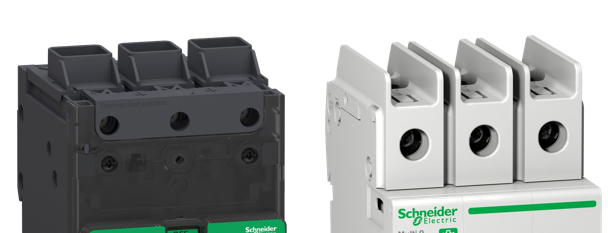

如果忽略產品上的銘牌信息，光看外觀會發現圖1左和圖2左斷路器的進出線端子，與右邊斷路器相比有明顯的差異，左邊的相間塑料凸臺會更高，這是為何呢?

其實這是三款不同標準的低壓斷路器，圖1左和圖2左的產品符合UL489，圖1右符合IEC60947-2和GB/T14048.2，圖2右符合UL1077或IEC60898.1和GB/T10963.1。

美標低壓“斷路器”有兩個標準：UL489和UL1077，框架、塑殼和部分微斷符合UL489，部分微斷符合UL1077。

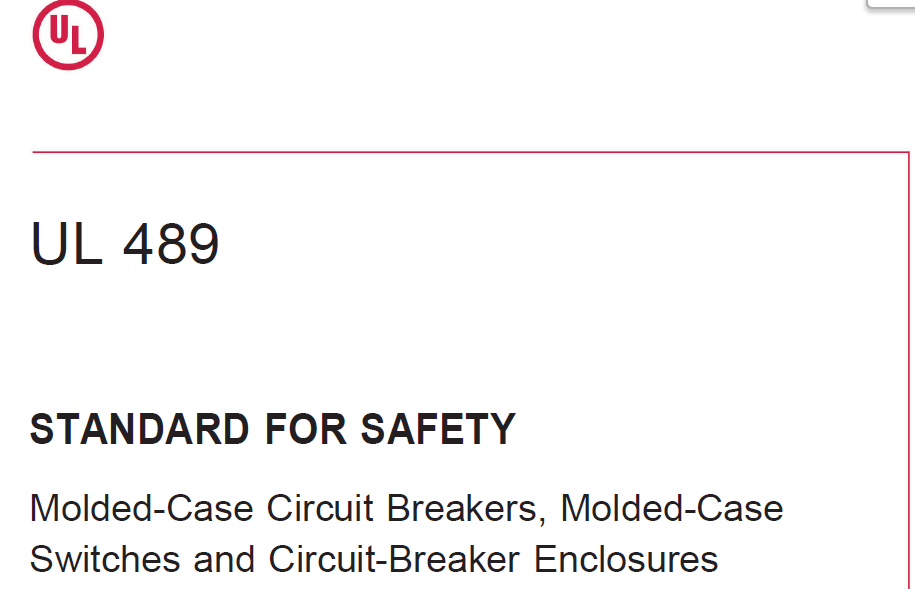

在UL標準里，UL489稱得上真正意義上的斷路器，其標準名稱為Molded-Case Circuit Breakers。

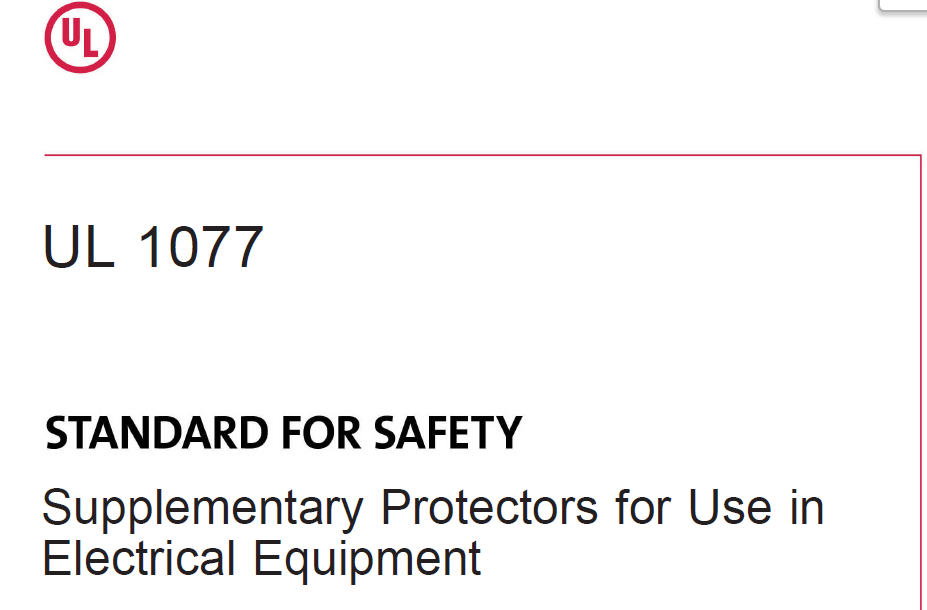

UL1077雖然也有一定的過電流保護能力，但對應的產品只能稱之為輔助保護器Supplementary Protectors for Use in Electrical Equipment。

UL1077輔助保護器的地位在IEC范疇內相當于滿足GB/T10963.1標準的微型斷路器，但使用場景受更多限制。

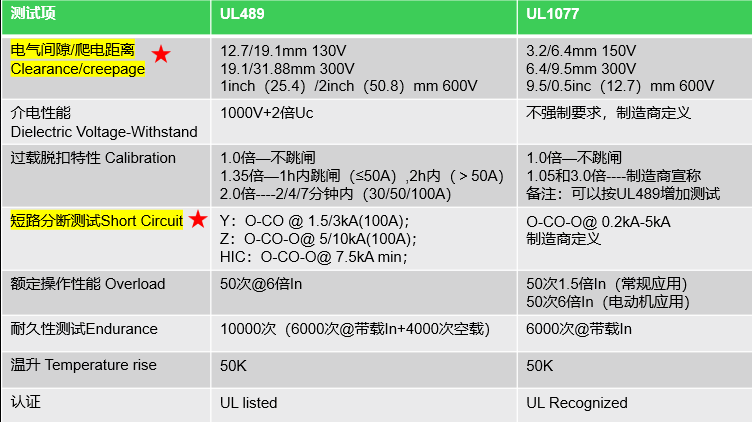

UL489和UL1077的主要差異在于爬電距離、電氣間隙、介電性能、短路分斷測試要求、額定操作性能、耐久性測試等方面。

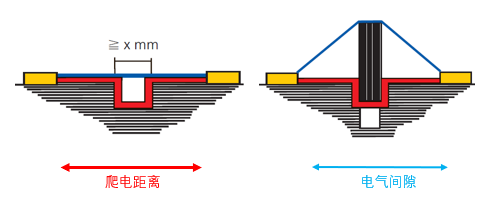

比如對于電氣間隙和爬電距離，以系統電壓250V~600V為例，UL489標準要求電氣間隙為1英寸即25.4mm，爬電距離要求為2英寸即50.8mm。

UL1077標準要求電氣間隙為0.375英寸即9.5mm，爬電距離要求為0.5英寸即12.7mm。

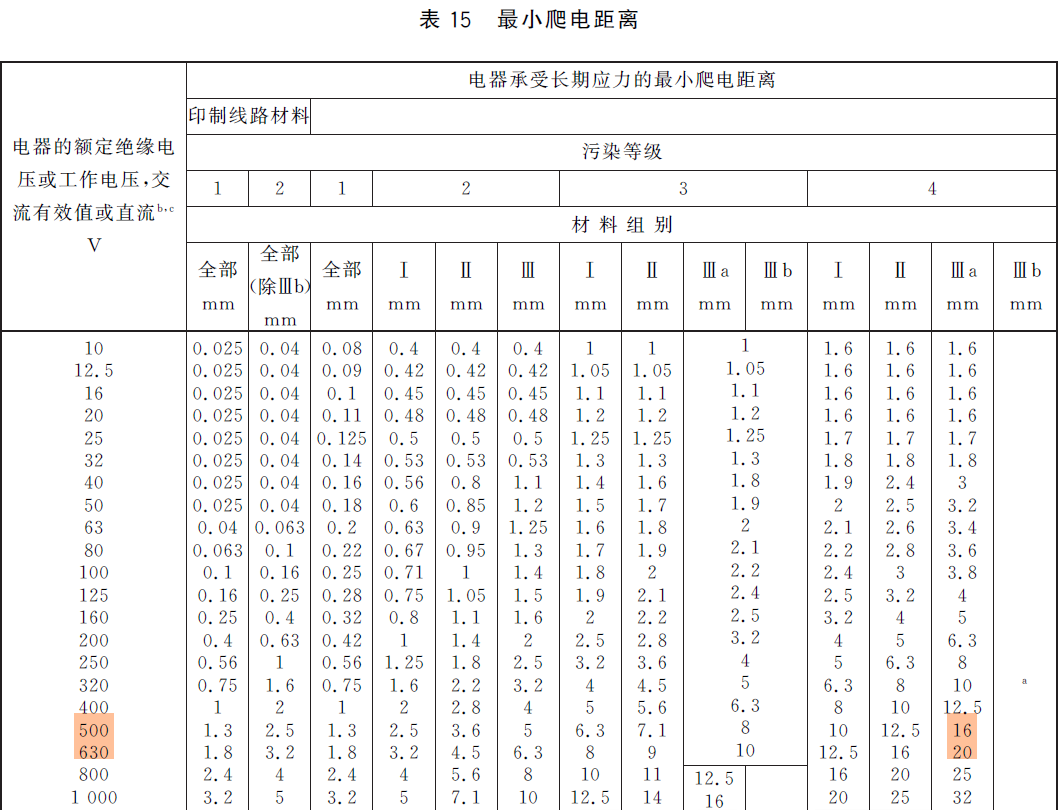

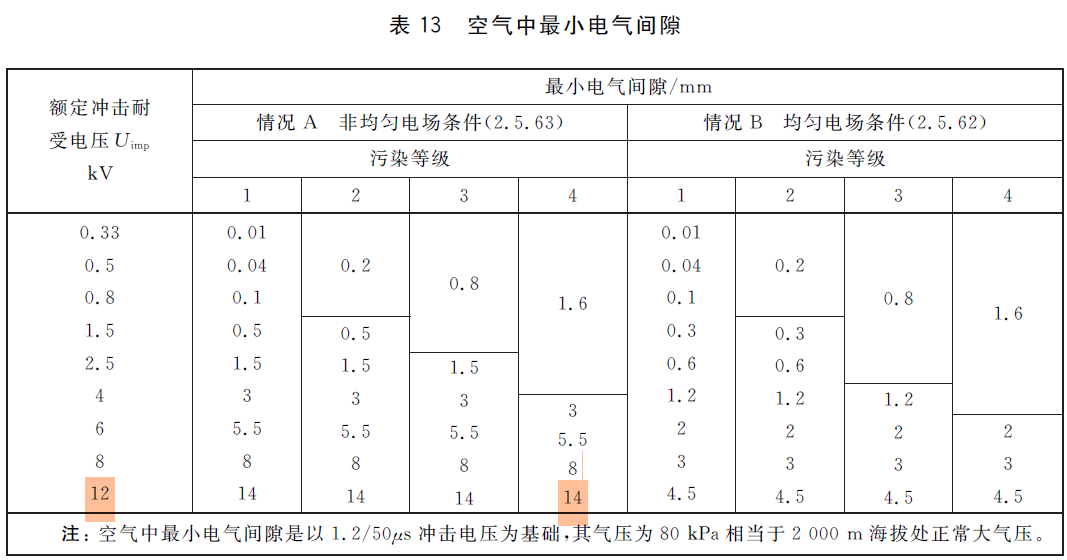

而IEC和GB范疇內的低壓斷路器，電氣間隙為14mm(沖擊耐壓12kV)，爬電距離為20mm(額定電壓630V)。

所以圖1和圖2中UL489斷路器的端子塑料凸臺比IEC斷路器的高，主要原因在于標準對于電氣間隙和爬電距離要求不同。

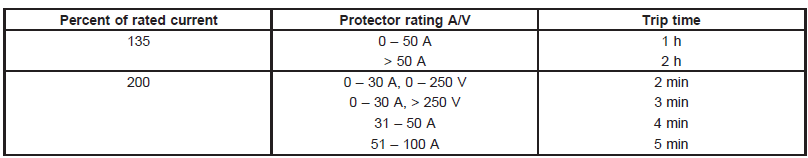

其次，對于過載保護特性，UL489斷路器要求1倍額定電流時不動作，1.35倍時1小時或2小時以內動作，2倍時依據額定電流不同在2~30分鐘以內需動作。

UL1077保護器要求1倍額定電流時不動作，但是1.05倍和3倍電流下的動作特性由制造確定。

UL489短路分斷能力測試有明確的測試程序規定，但是UL1077對于短路分斷能力測試卻是制造商自己定義。

除了產品標準不一樣，二者在應用場合也有很大的差異，不能隨便選用。

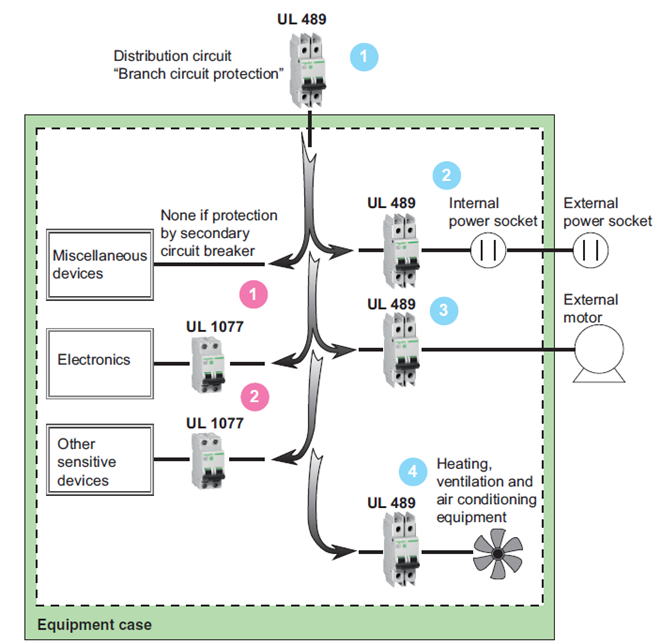

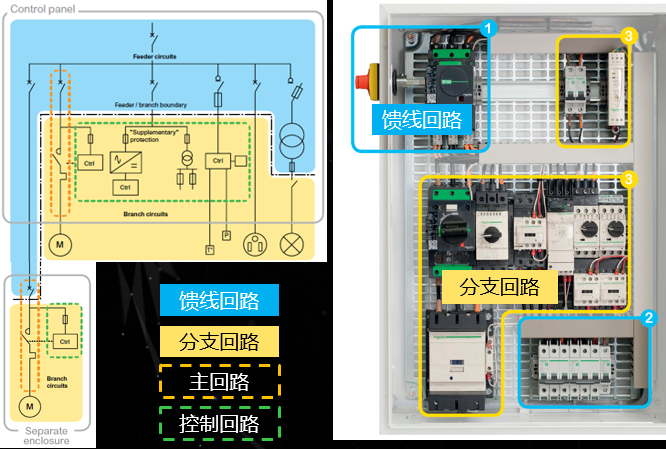

例如，UL508A工業控制柜標準會把柜內電氣回路分為饋線回路Feeder circuit(藍色區域)、分支回路Branch circuit(黃色區域)和控制回路(綠色虛線框內)。

主回路可以使用UL489斷路器，其主要保護對象為：線路線纜、電動機回路、HVAC、電加熱等負載。

UL1077輔助保護器只能用于控制回路，其保護對象主要包括：電磁閥、測試儀器、繼電器、接觸器線圈、電子設備、電腦、開關電源、控制器/PLC/IO、控制變壓器等。

UL489斷路器可以用在UL1077保護器使用的場合，但是反過來，UL1077保護器不能取代UL489斷路器的位置。

外觀上，我們不能以貌取人，比如看到微斷模樣的產品就覺得他就一定是UL1077輔助保護器。

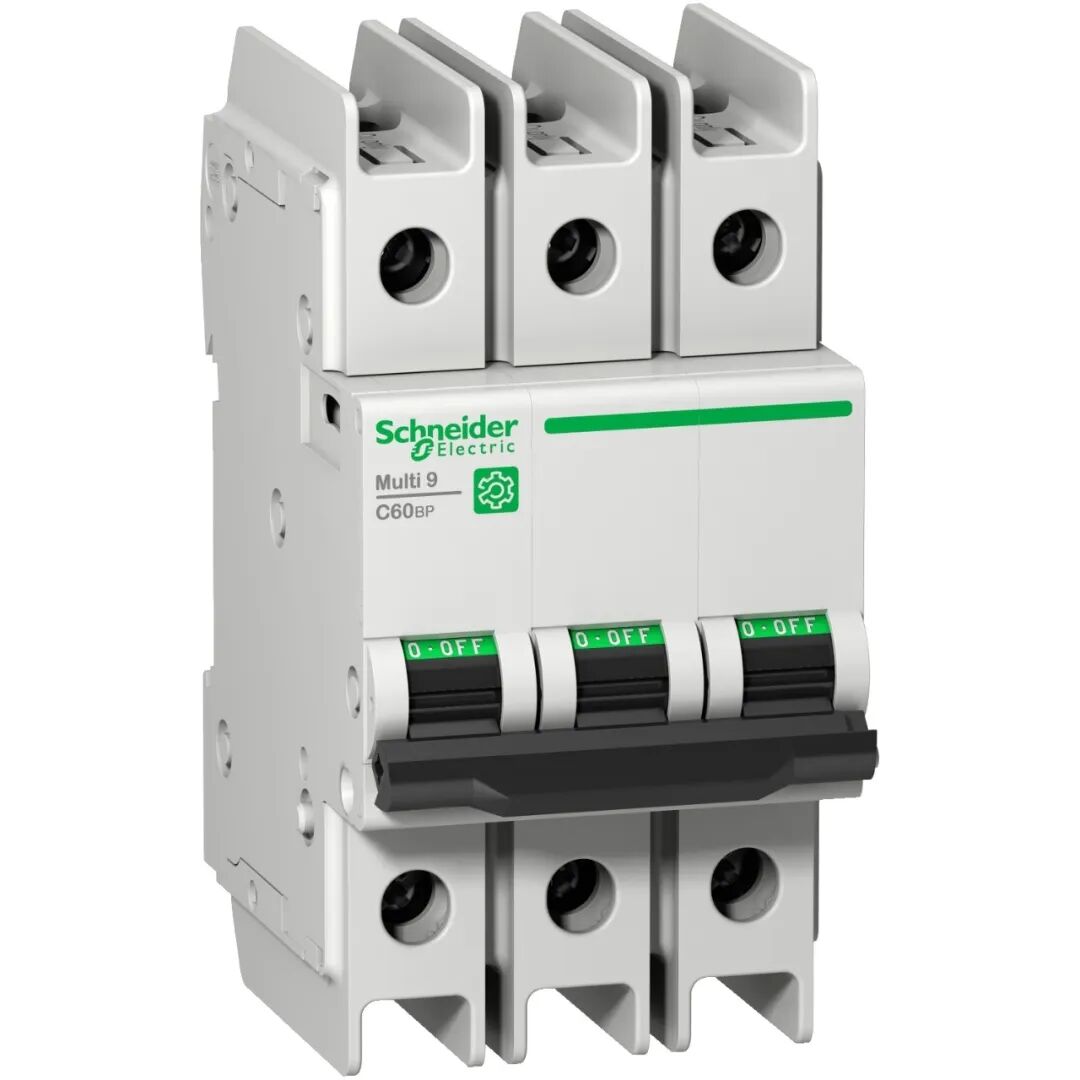

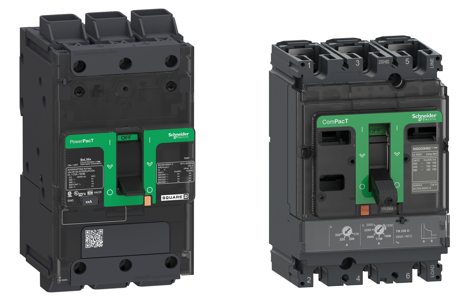

比如下圖為施耐德北美的UL489斷路器Multi9 C60 BP，也不能說他不能用在電動機回路，因為在UL508標準準中，UL489斷路器+接觸器+熱繼電器組成的Type C組合可以用在電動機回路。

總的來說，UL489斷路器在美標里是真正意義上的斷路器Circuit Breaker，而符合UL1077的產品雖然也具備一定的過電流保護能力，但在美標里稱之為附加保護器Supplementary Protectors，其前端必須搭配UL489斷路器一起使用;

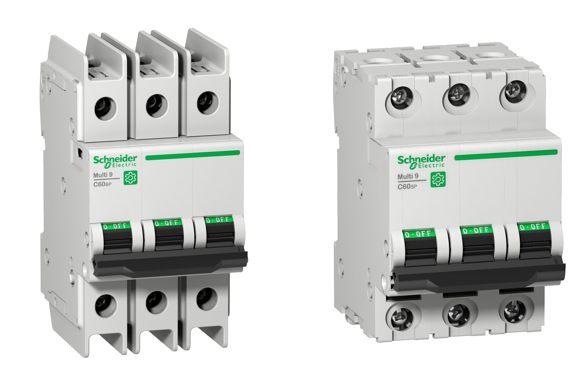

外觀上，由于UL489斷路器要求更大的電氣間隙和爬電距離，所以端子處絕緣凸臺比UL1077的產品更加明顯;

試驗程序方面，UL489斷路器無論是過載保護特性、短路分斷、介電性能、電壽命驗證等測試，試驗條件都比UL1077更加詳細和嚴苛，這也決定了前者可以用于主回路的饋線和分支回路，而后者只能用在控制回路。
