前言

在現代電子系統中，I2C總線因其簡易性和靈活的主從通信機制，成為最通用的設備管理總線之一。然而，隨著工業自動化、服務器、通信設備等場景的系統復雜度提升，多設備互聯、長距離走線以及熱插拔需求帶來的負載過重及信號完整性等挑戰，讓工程師們頭疼不已。


一為什么需要I2C總線緩沖器

I2C總線（集成電路總線）采用漏極開路結構，只需SDA（串行數據線）和SCL（串行時鐘線）兩根線就能掛載多個設備，通過上拉電阻實現信號傳輸。雖然設計簡單，卻也存在先天限制：總線電容負載不能過大。

根據標準I2C規范，允許的最大負載電容通常為400pF，但在實際工程設計中，每一段PCB 走線、每一個器件引腳、每一條連接線纜都會引入寄生電容。當總線上掛載的設備過多、傳輸距離過長時，總線總電容極易突破400pF的上限，將會導致信號上升沿變緩，無法在規定時序內越過邏輯閾值，最終引發波形失真、通信誤碼、設備失聯等故障。

除此之外，還有熱插拔需求帶來的硬件與通信風險。在服務器、電信設備等高可靠性要求的應用中，功能板卡常需要在系統帶電狀態下插入與拔出維護。而帶電插卡的瞬間，相當于將一個巨大電容瞬間接入總線，會產生極大沖擊電流，輕則數據錯亂，重則燒毀芯片引腳。

而解決上述的問題，則是I2C總線緩沖器的價值所在：它在不改變通信協議的前提下，在物理上將總線分割成多個段，實現電容隔離、信號再生、電平轉換等功能，同時為熱插拔應用提供關鍵保護，可提升I2C總線的驅動能力和通信穩定性，從而允許更多、更遠的設備掛在同一條總線上。

二NCA9511：可熱插拔的I2C緩沖器

NCA9511是納芯微推出的高集成度可熱插拔的I2C總線緩沖器，專為解決帶電背板插卡問題而設計。芯片通過內置控制電路，僅在背板側出現停止命令或總線空閑狀態、且板卡側無總線競爭時，才連通背板與板卡側的I2C總線；連通后提供雙向緩沖能力，實現背板與板卡側總線電容的電氣隔離。芯片支持EN引腳關斷控制，降低功耗，同時通過開漏READY引腳輸出總線連接狀態，廣泛適配服務器、電信設備、工業自動化等場景。

關鍵特性：

雙向數據傳輸：完整支持I2C總線信號雙向傳輸，無需額外協議適配；

寬工作電壓：電源電壓范圍2.7V至5.5V，可兼容3.3V的MCU系統、5V的傳統傳感器等常見電源軌；

寬溫度范圍：-40℃至105℃環境工作溫度，適配戶外場景；

協議支持：兼容標準模式（100kHz）和快速模式（400kHz）I2C設備；

斷電保護：VCC掉電時所有I2C引腳自動呈高阻抗，不干擾總線；

可關斷模式：總線空閑時可將EN引腳置低，進入關斷模式，功耗降至0.1uA，降低系統功耗；

多種封裝：提供SOP-8和MSOP-8兩種符合RoHS標準的封裝選項，適配不同尺寸設計要求。

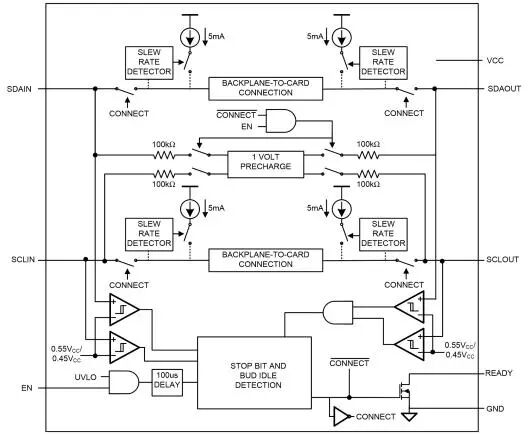

功能框圖

三核心特性解析

1、1V-預充電保護：NCA9511所有的SDA和SCL引腳均內置1V預充電電路。在板卡插入瞬間，芯片會通過內部100kΩ電阻在總線連通前將引腳預充電至1V，讓引腳電壓在接觸前就接近總線空閑電壓，大幅降低熱插拔時寄生電容充電導致的電壓突變，避免因瞬間電流沖擊損壞主線，保護I/O引腳安全。

2、智能連接控制：為防止背板側I2C線（輸入）直接連接到卡側I2C線（輸出），控制電路會持續監視總線狀態，并設置了準入條件：只有在背板側檢測到停止命令或總線進入空閑狀態，且SDAOUT和SCLOUT均為高電平、卡側無爭用時，NCA9511才會閉合內部開關，將背板側和卡板側連通，避免了在總線繁忙時強行連接導致的數據沖突。

3、雙向緩沖隔離：NCA9511內置雙向緩沖器，建立連接后，可提供雙向緩沖，不僅實現了背板側與板卡側I2C信號的雙向透明傳輸，還能全過程保持背板和卡的電容分離。即使卡側電容高達1000pF，背板側看到的依然只是緩沖器引腳的小電容，從根源上緩解多設備掛載導致的電容超標問題，保證主總線信號質量，提升I2C總線的帶載能力與傳輸穩定性。

同時，緩沖器通過電平偏移設計（典型偏移130mV）避免總線鎖死，完整支持I2C的時鐘拉伸、仲裁、同步等核心協議。

4、上升時間加速器（RTA）：NCA9511所有I2C引腳均內置上升時間加速器，在總線正跳變時開啟5mA電流源，加速總線電平上拉過程。該特性允許使用更大阻值的上拉電阻，同時保證I2C快速模式的上升沿時序要求。

5、狀態指示：NAC9511包含一個漏極開路的READY輸出引腳，當READY為高電平時，表示SDAIN和SCLIN已成功連接到SDAOUT和SCLOUT；為低電平時表示兩側斷開。可讓系統清晰掌握總線連接狀態。

四

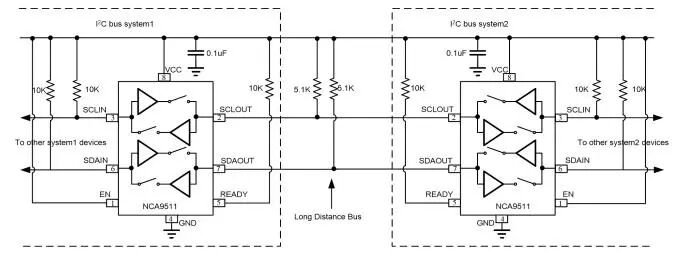

典型應用場景

NCA9511可廣泛應用于需要高可靠性和熱插拔支持的領域：

服務器：用于主板和熱插拔硬盤背板；

工業自動化設備：可插拔IO模塊、現場總線網關，實現模塊化設計，支持現場維護；

電信交換設備：在核心路由器、基站等設備中，板卡熱插拔是常態，NCA9511支持板卡帶電插拔維護；

企業交換機：保障網絡設備持續運行；

多電壓域系統：當主控MCU工作在1.8V，而傳感器需要5V供電時，NCA9511本身不直接做電平轉換，但它可以與電平轉換芯片協同工作，在實現電壓匹配的同時提供熱插拔保護。

五

納芯微NCA9xxx系列I2C接口解決方案

NCA9511是納芯微NCA9xxx I2C接口產品家族的重要成員。該系列還包括I/O擴展器NCA9555B、多路復用器NCA9548、雙路雙向緩沖器NCA9617A以及電平轉換器NCA9306，為工程師提供一站式的I2C總線設計解決方案。

1、NCA9555B：一款24引腳CMOS器件，提供16位通用并行I2C總線數輸入/輸出GPIO擴展功能?？蔀?a target="_blank">ACPI電源開關、傳感器、按鍵、LED和風扇等應用的額外I/O口需求提供簡單的解決方案。

產品特性：

工作電源電壓范圍：1.65V至5.5V；

I2C到并行端口擴展器；

極性反轉寄存器；

開漏電路低電平有效中斷輸出；

兼容大多數MCU；

16個I/O引腳，默認為16個輸入；

低待機電流：0.2uA；

ESD保護性能：2000V（HBM）；1000V(CDM)，超出JESD22標準；

3個地址引腳，支持8個不同地址；

0~400kHz時鐘頻率；

閂鎖性能超過100mA；

工作溫度：-40℃~125℃；

封裝：TSSOP24，符合RoHS。

2、NCA9548：一款通過I2C總線控制的八路雙向轉換開關，SCL/SDA上行數據分散到八對下行數據或通道?？梢赃x擇任何單個SCN/SDN通道或通道組合，具體取決于可編程控制寄存器的內容。

產品特性：

8選1雙向轉換開關；

兼容I2C總線和SMBus；

低電平有效復位輸入；

3個地址終端，在I2C總線上最多允許8個設備；

通過I2C總線進行通道選擇，任意組合；

允許在1.8V，2.5V，3.3V和5V總線之間進行電壓電平轉換；

1.65 V至5.5 V的工作電源電壓范圍；

5.5 V耐壓輸入；

0至400kHz時鐘頻率；

閂鎖性能超過100mA，符合JESD78 II類規范

ESD保護性能：2000V(HBM)；1000V(CDM)；

工作溫度：-40℃~105℃；

封裝：TSSOP-24，符合RoHS。

3、NCA9617A：一款專門用于I2C總線和SMBus系統的BiCMOS雙路雙向緩沖器，可在混合應用中提供低電壓和較高電壓間的雙向電壓水平轉換(上行轉換模式和下行轉換模式)。電平轉換期間，在不損失系統性能的情況下，器件可擴展I2C和相似的總線系統。

產品特性:

雙通道雙向I2C緩沖器；

支持標準模式，快速模式(400kHz)和快速模式+(1MHz)；

I2C操作從0.8V至5.5V和2.5V至5.5V的電壓電平轉換；

漏極開路I2C I/O；

器件上支持時鐘伸展和多主仲裁；

閂鎖性能超過100mA，符合JESD78 II類規范；

ESD保護性能：5500V(HBM)；1500V(CDM)；

工作溫度：-40℃~105℃；

封裝：MSOP-8，符合RoHS。

4、NCA9306：一款采用使能(EN)輸入的雙路雙向I2C和SMBus電壓電平轉換器，可以在1.2V到5V之間實現雙向電壓轉換而無須使用方向引腳。同時，具有低導通狀態電阻(RON)，可以在最短傳播延遲情況下建立連接。除了電壓轉換，NCA9306器件還可用于將400kHz總線與100kHz總線隔離開，方法是在快速模式通信過程中控制EN引腳以斷開較慢總線的連接。

產品特性：

適用于I2C應用中的SDA和SCL線路的2位雙向轉換器；

與I2C和系統管理總線(SMBus)兼容；

可以實現以下電壓之間的電平轉換：1.2V VREF1和1.8V、2.5V、3.3V或5V VREF2；1.8V VREF1和2.5V、3.3V或5V VREF2；2.5V VREF1和3.3V或5V VREF2；3.3V VREF1和5V VREF2；

在無方向引腳的情況下提供雙向電壓轉換；

漏極開路I2C I/O端口(SCL1, SDA1, SCL2和SDA2)；

閂鎖性能超過100mA，符合JESD78 II類規范；

ESD保護性能：2000V(HBM)；1000V(CDM)；

工作溫度：-40℃~105℃；

封裝：VSSOP-8；TSSOP-8，均符合RoHS。

納芯微首席執行官王升楊表示：“NCA9xxx系列I2C接口產品滿足工業級溫度要求，兼容市面大部分MCU的接口電平，完全滿足系統開發中對I2C總線的功能與性能需求。該系列產品從設計、制造到封裝全部實現國產化，確保供應的安全與可靠。”

六

結語

在工業互聯與智能化的發展趨勢下，I2C總線應用的熱插拔保護和信號完整性是不可回避的挑戰。納芯微NCA9511以1V預充電保護、智能連接控制、雙向緩沖隔離三大核心機制，為服務器、電信設備、工業自動化等應用提供了可靠保障。如果你正在設計需要支持帶電插拔的I2C系統，NCA9511值得納入選型視野。
