實驗名稱：壓電軟體機器人設計

研究方向：壓電軟體機器人

實驗內容：通過非對稱設計，弛豫鐵電聚合物薄膜在電場作用下產生面外彎曲。激光測振儀、信號發生器與功率放大器相結合，對弛豫鐵電薄膜末端位移信息進行實時采集。此外，信號發生器與功率放大器相結合，直接驅動軟體機器人，采用相機記錄軟體機器人在不同驅動頻率和電場強度下的時間與位移的信息。

測試設備：信號發生器，ATA-7030高壓放大器，激光測振儀，采集卡，相機等。

實驗過程：

圖：實驗測試系統示意圖

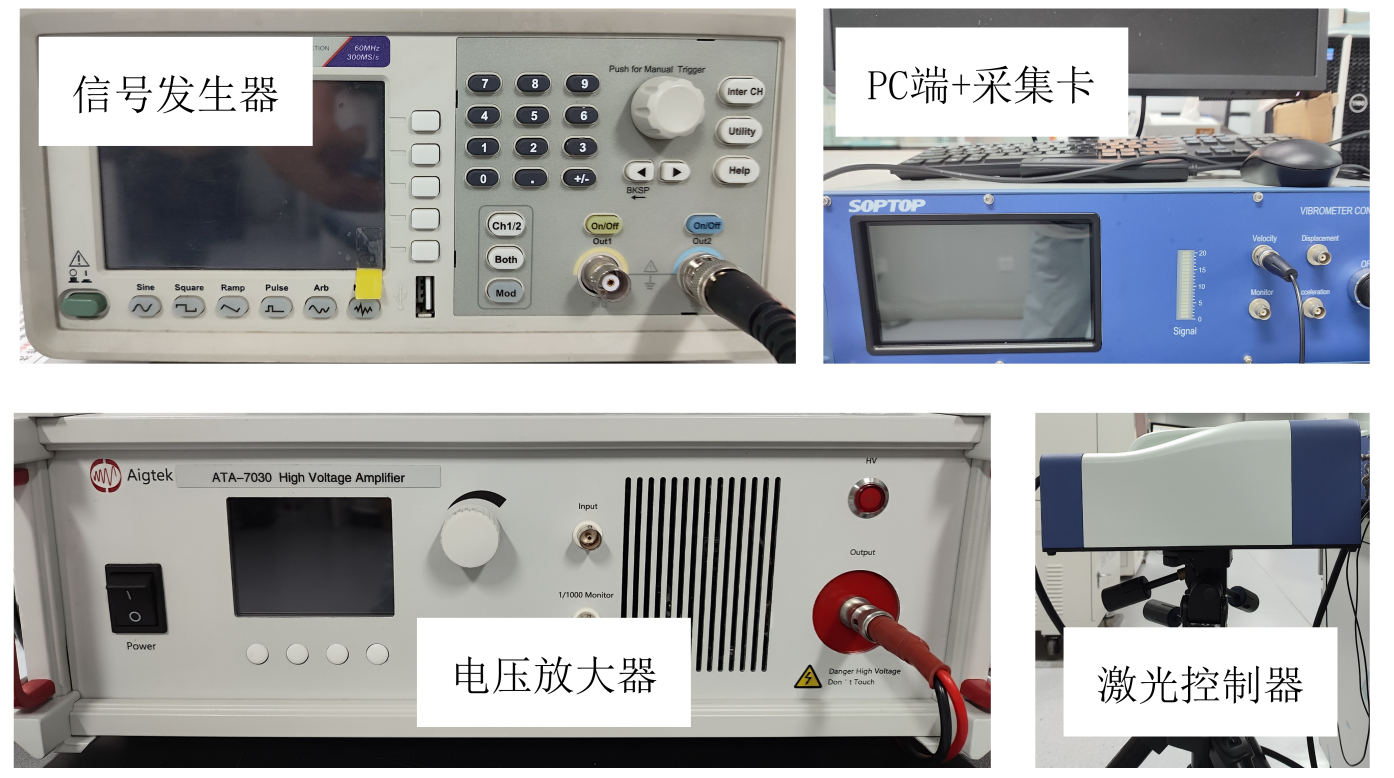

圖：實驗測試系統實物圖

信號發生器產生的信號通過功率放大器放大后，施加于弛豫鐵電聚合物薄膜的兩端。薄膜的非對稱設計使其在交變電場作用下產生往復彎曲。激光測振儀用于實時監測薄膜在不同頻率和電場強度下的位移響應。通過將測得的位移數據與信號發生器輸出的參比信號進行對比，分析薄膜在電場作用下的位移遲滯特性。隨后，將弛豫鐵電聚合物薄膜作為功能層，組裝成軟體機器人。信號發生器與功率放大器的結合提供精確的驅動控制。相機記錄機器人在不同電場強度和驅動頻率下的運動時間與位移數據，通過分析這些數據，進一步計算驅動速率。最后，結合電場的電壓和頻率，對系統進行優化分析，以探索軟體機器人的結構設計策略。

實驗結果：

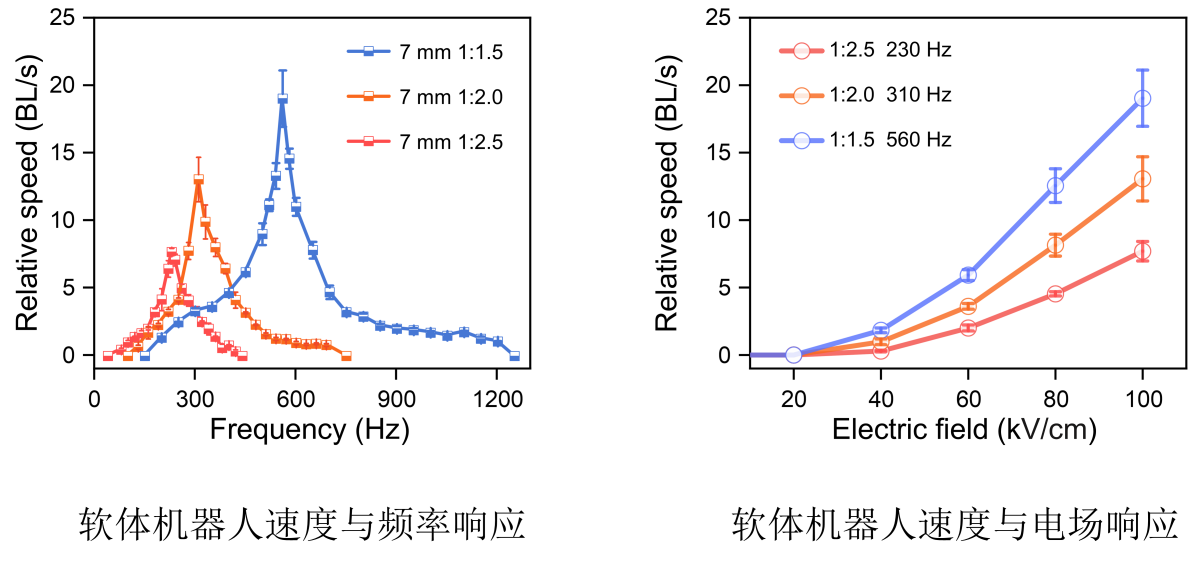

圖：實驗結果

弛豫鐵電聚合物薄膜展現出毫秒級遲滯，幾乎可忽略不計，在低電場下能夠?qū)崿F(xiàn)毫米級的位移。隨著薄膜尺寸的減小，諧振頻率顯著增大。以7mm×10.5mm尺寸的軟體機器人為例，其最佳工作頻率為560Hz，且在100kV/cm電場強度下，能夠達到最大驅動速度約為20BL/s。結果表明，通過合理的設計與優化，壓電軟體機器人能夠?qū)崿F(xiàn)高效且穩定的運動控制，具有在復雜任務中應用的潛力。

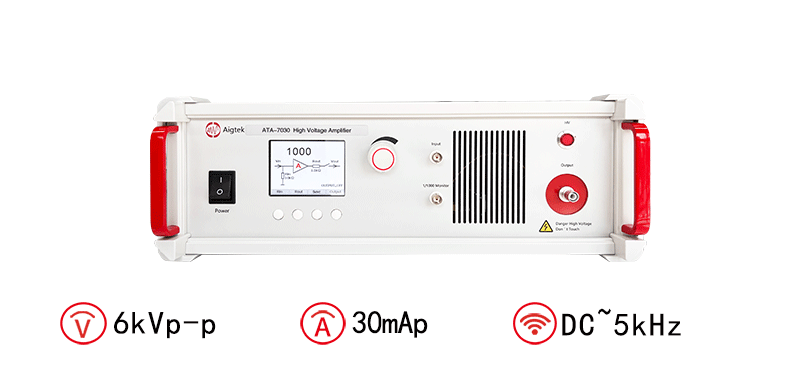

功率放大器推薦：ATA-7030高壓放大器

圖：ATA-7030高壓放大器指標參數

本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
