一前言

在汽車電子行業，EMC（電磁兼容）測試是產品上市前必須跨越的“技術門檻”，而傳導電流法測試（Conducted Emission Current Method）更是讓不少工程師頭疼的“攔路虎”。

尤其是隨著新能源汽車的快速發展，車載電子設備的復雜度越來越高，DC-DC轉換器、電機驅動、高速CAN/LIN通信等模塊的電磁干擾（EMI）問題愈發突出。許多企業在測試時發現，明明實驗室摸底數據良好，卻在正式認證時出現0.15MHz-108MHz頻段超標，甚至導致項目延期、成本激增！

二實際案例分享

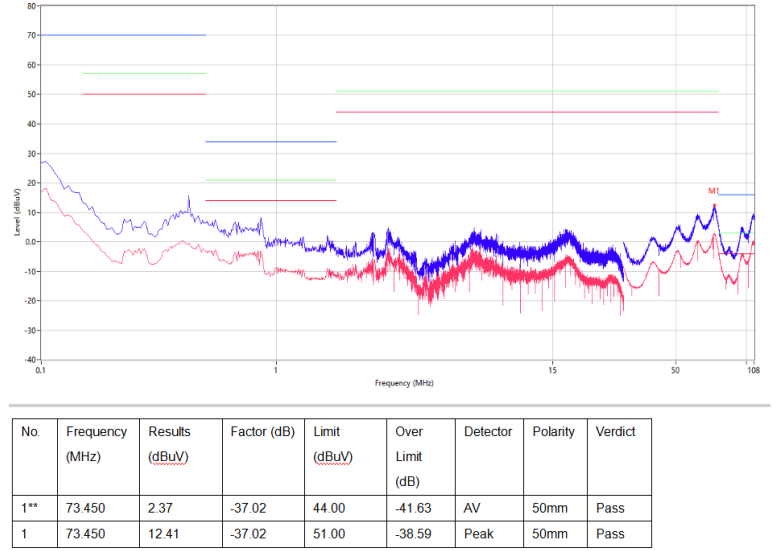

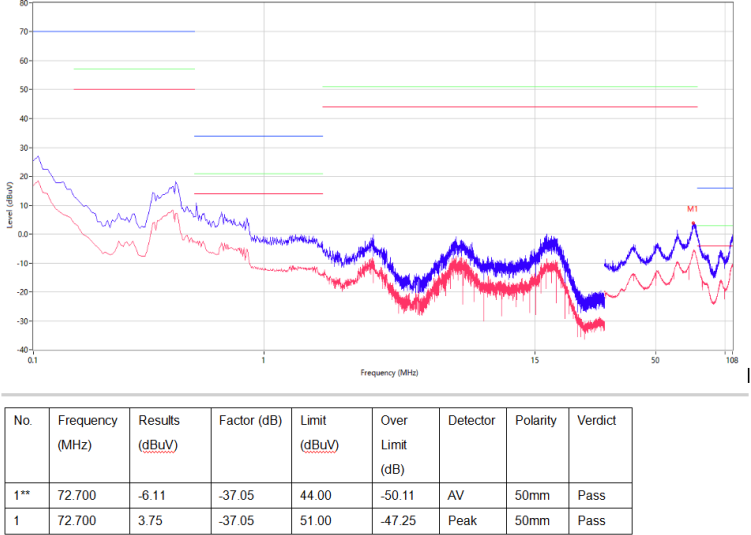

上圖為某款車載充電器的測試圖片，我們可以看到在最后面108MHz左右超標了，我們把機器的外部金屬殼拆掉后（金屬殼為上下金屬蓋板），就可以通過測試，如下圖：

【原因分析】：

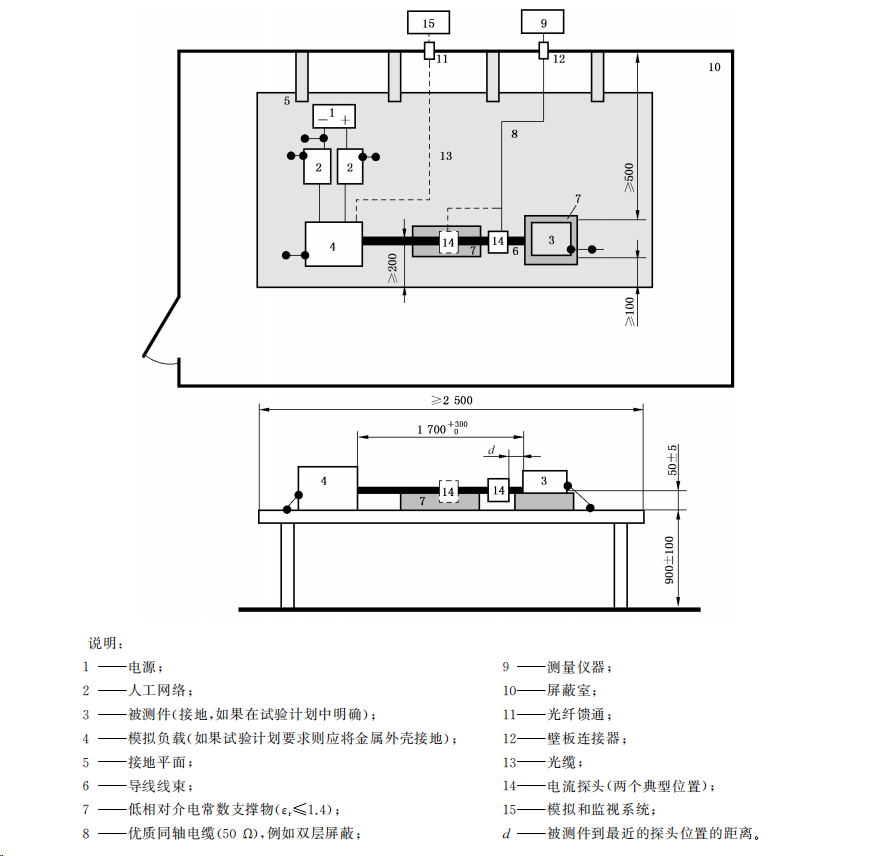

我們可以看到接金屬外殼的測試數值比不接金屬外殼的測試數值高，好像與我們經常說的電磁場屏蔽理論有點差別。我們都知道傳導電流法測試的核心是量化線束上非對稱的共模干擾電流，這個共模電流的產生是由于開關電源du/dt與參考接地板之間的容性耦合造成的。

在沒有金屬屏蔽外殼時，只要畫板合理，電源的開關信號與電源線輸入之間正負極的寄生電容都會比較小，而有金屬蓋板時，電源的開關信號與金屬屏蔽外殼的寄生電容會大很多，所以電源的開關信號與電源線輸入的耦合會大大加重，共模干擾電流就會更大，所以就超標了。所以我們需要將金屬外殼與電源的輸入濾波電容進行連接，將電路板的地與金屬外殼使用電容進行連接，或者將主板的地與金屬外殼直接用導線連接，從而通過測試。

三車載傳導整改的“四步?jīng)Q勝法”

我們可以將車載產品傳導電流法測試整改的核心思路總結為以下四步：

1.精準定位干擾源

使用近場電場探頭，磁場探頭等工具，結合頻譜分析儀，鎖定超標頻點對應的電路模塊（如DC-DC開關電源、CAN收發器等）。

重點關注高頻開關噪聲（如MOSFET的振鈴效應）和共模電流路徑。

2.優化濾波設計

共模電感選型：優先選擇高阻抗、寬頻帶的磁芯材料（如鎳鋅鐵氧體），并注意其飽和電流是否滿足需求。

濾波電路布局：采用π型或T型濾波結構，確保濾波器件盡量靠近干擾源（如電源輸入端）。

電容搭配：X電容抑制差模干擾，Y電容（注意耐壓等級?。┮种乒材８蓴_，避免“顧此失彼”。

3.完善接地策略

單點接地：適用于低頻電路，避免地環路引入噪聲。

多點接地：高頻電路需降低地阻抗，可通過鋪地銅箔或增加接地螺釘優化。

關鍵技巧：避免“浮地”，確保屏蔽層、濾波器接地端低阻抗連接。

4.線纜與布局優化

縮短線束長度：減少天線效應，尤其注意電源線與信號線的平行走線問題。

屏蔽與雙絞：高頻信號線采用屏蔽雙絞線，必要時在接口處增加磁環。

隔離敏感電路：如將模擬信號線與數字電源分區布置，避免串擾。

【避坑指南】：車載EMC整改常見誤區

盲目增加濾波器件：未定位干擾源就堆料，可能導致成本上升且效果不佳。

忽視接地連續性：接地線過長或接觸不良會大幅降低濾波效果。

忽略測試環境差異：實驗室摸底與認證機構的測試配置（如線束長度、負載狀態）不同可能導致數據偏差。
