動態特性測試及示波器深度應用

動態特性決定碳化硅MOS管的開關損耗、響應速度及抗干擾能力，是高頻應用場景下的關鍵評估指標。雙脈沖測試（DPT）作為動態特性測試的行業標準方法，需依托示波器完成開關波形的捕獲與參數分析，核心測試項目包括開關損耗（Eon、Eoff）、開關時間（ton、toff）、電壓/電流過沖及反向恢復特性。

01雙脈沖測試系統構成

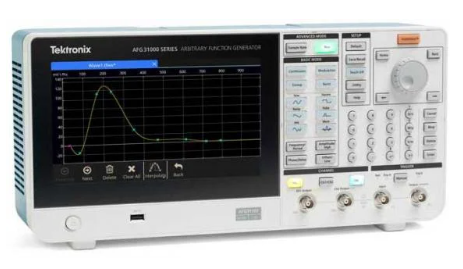

一套完整的雙脈沖測試系統包括直流高壓電源、柵極驅動器、任意波形發生器、鉗位電感負載、示波器及專用探頭。其中，任意波形發生器（如泰克AFG31000）生成雙脈沖信號，通過柵極驅動器放大后控制被測器件（DUT）開關；直流電源提供母線電壓，鉗位電感模擬實際工況中的負載電流；示波器則同步捕獲Vgs、Vds、Id三路信號，完成波形分析與參數計算。

02示波器及探頭的選型與配置

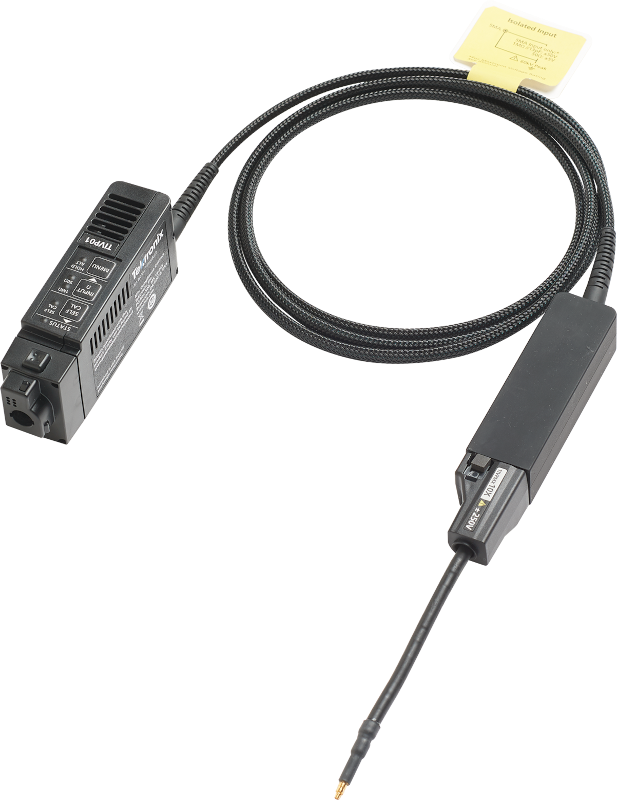

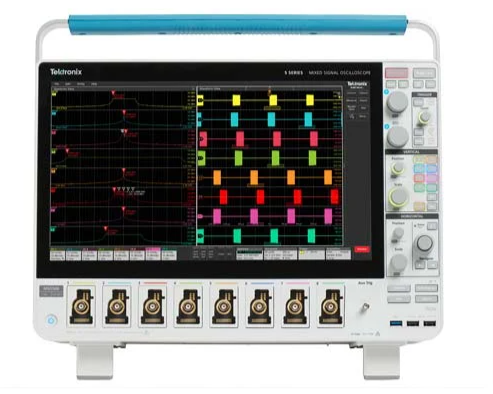

碳化硅MOS管的高頻特性對示波器性能提出嚴格要求，需選用帶寬≥500MHz、采樣率≥2GS/s的混合信號示波器（MSO），如泰克5系列MSO示波器，其12位垂直分辨率可精準捕獲微弱信號變化，8通道設計支持多信號同步測量。針對高壓差分信號測量，需搭配隔離差分探頭，如泰克IsoVu隔離探頭，其在高頻下仍能保持優異的共模抑制比（CMRR），可有效克服高共模電壓干擾，準確測量高側Vgs和Vds信號。

電流測量需選用高頻電流探頭，優先選擇羅氏線圈或電流分流器配合差分探頭的方案：羅氏線圈（如泰克TICP系列）帶寬可達GHz級，無插入損耗，適合大電流瞬態測量；電流分流器則精度更高，但需注意帶寬匹配，避免影響高頻信號捕獲。測試時需確保電壓探頭與電流探頭的時間延遲一致，通過示波器的通道延遲校準功能，消除納秒級時間差導致的損耗計算偏差。

03測試過程與波形分析

雙脈沖測試分為兩個階段：第一脈沖為寬脈沖，使鉗位電感建立穩定負載電流；第二脈沖為窄脈沖，觸發器件開關動作，示波器重點捕獲第二脈沖期間的瞬態波形。測試時，通過示波器的彩色編碼標記功能，分別標注開通時間、關斷時間及損耗計算區間，軟件自動對Vds與Id波形進行乘積積分，得出開通損耗（Eon）和關斷損耗（Eoff）。

在反向恢復特性測試中，示波器需捕獲體二極管導通后的反向恢復電流（Irr）和反向恢復電荷（Qrr），通過波形積分功能計算Qrr，評估二極管性能對電路損耗的影響。對于開關過程中的電壓過沖和振鈴，可通過示波器的頻譜分析功能，定位寄生電感與電容的諧振頻率，為PCB布局優化提供依據——例如，當頻譜中出現MHz級諧振峰時，需減小功率回路面積以降低寄生電感。

04示波器高級功能的實戰應用

泰克5系列MSO示波器的自動功率分析軟件，可一鍵完成開關參數的自動化測量，符合JEDEC標準，大幅提升測試效率。其動態Rds測量功能通過兩個THDP高壓差分探頭分別捕獲全量程和截斷電壓，結合軟件算法實現導通電阻的動態監測，無需額外硬件配置。此外，示波器的多次采集平均功能可抑制噪聲干擾，使微弱信號波形更清晰，尤其適用于低損耗器件的開關波形測量。

可靠的方案&常見問題

01可靠性測試及系統集成方案

可靠性測試旨在驗證碳化硅MOS管在長期工況下的性能穩定性，核心測試項目包括高溫老化（HTOL）、高溫反向偏壓（HTRB）、濕度加速應力測試（HAST）及機械振動測試，需模擬200℃以上高溫、10kV以上高壓及多軸振動等極端場景。

02測試常見問題與解決方案

碳化硅MOS管測試中，常見問題包括信號干擾、參數測量偏差及設備損壞風險，需結合示波器分析定位并解決。

高共模電壓干擾導致的波形失真，可通過更換IsoVu隔離探頭、縮短探頭地線長度解決，同時在測試夾具中采用屏蔽設計，減少電磁輻射干擾。電壓與電流波形時間對齊偏差，需利用示波器的通道延遲校準功能，以電流探頭為基準，調整電壓探頭的延遲時間，確保時間差小于1ns。開關損耗測量偏差過大時，需檢查探頭帶寬是否匹配——當探頭帶寬低于器件開關頻率的5倍時，會導致波形衰減，需更換更高帶寬探頭。

高壓測試中的設備保護，需在示波器與被測器件之間串聯限流電阻和浪涌吸收器，同時開啟示波器的峰值保護功能，避免電壓尖峰損壞探頭。此外，測試前需對系統進行寄生參數校準，通過示波器測量空載時的電壓振鈴，計算寄生電感和電容值，為測試結果修正提供依據。
