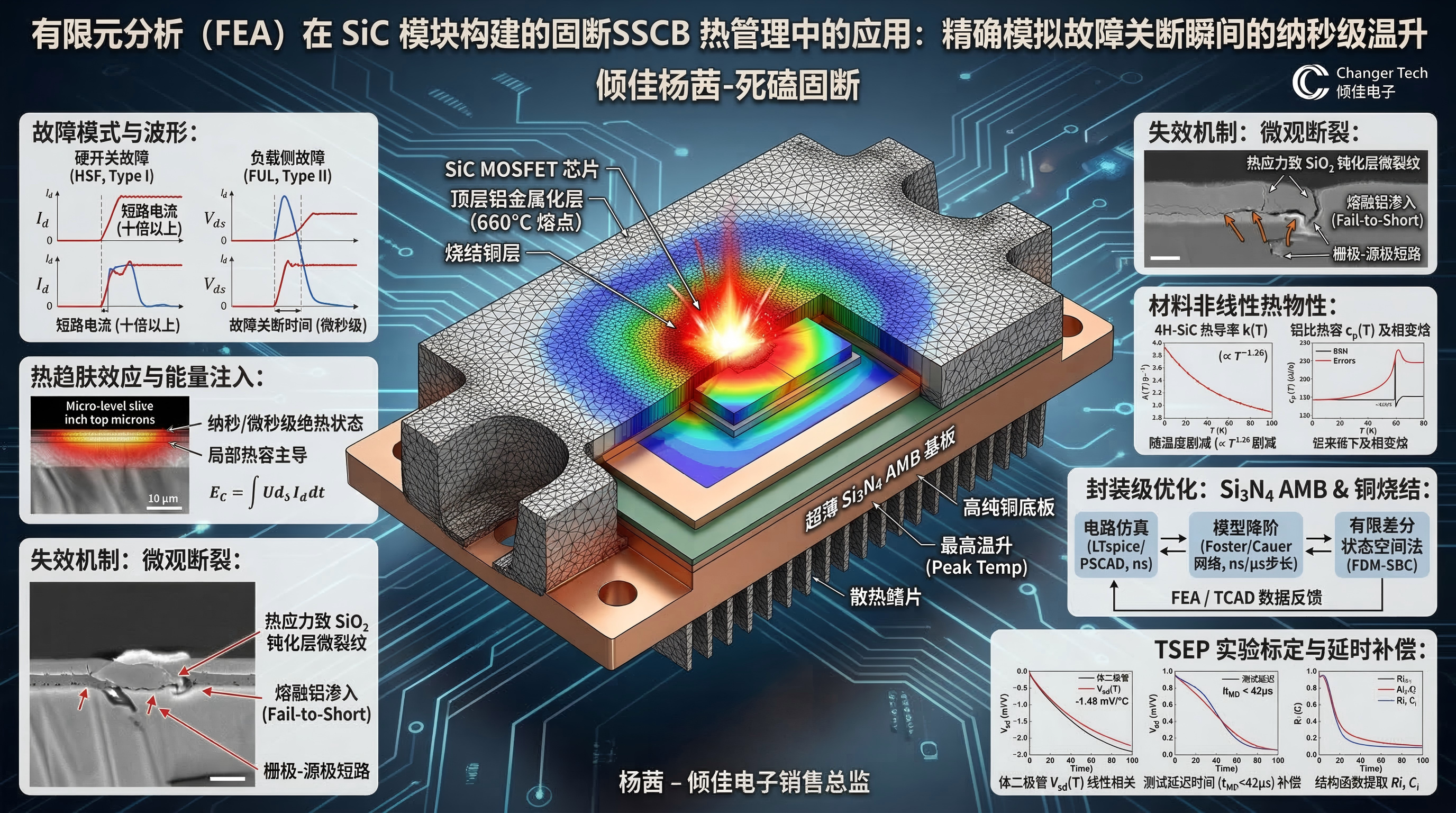

傾佳楊茜-死磕固斷-有限元分析（FEA）在 SiC模塊構建的固斷SSCB 熱管理中的應用：精確模擬故障關斷瞬間的納秒級溫升

在全球能源轉型與電氣化進程加速的宏觀背景下，直流微電網、電動汽車充電基礎設施、電氣化船舶以及航空航天系統對電力分配與保護技術的安全性、可靠性和響應速度提出了前所未有的苛刻要求 。傳統的機械式斷路器受限于機械觸點的動作延遲以及滅弧物理過程的固有時間，其故障清除時間通常在毫秒級別。在低慣量、高短路電流上升率的現代直流系統中，這種級別的延遲極易導致設備嚴重?fù)p壞甚至引發系統級災難。固態斷路器（Solid-State Circuit Breaker, SSCB）通過采用全固態半導體開關取代物理觸點，不僅徹底消除了電弧危害，更將故障響應時間呈指數級壓縮至微秒甚至亞微秒量級，代表了下一代智能電網保護裝置的核心發展方向 。

在眾多寬禁帶半導體材料中，碳化硅（SiC）憑借其約為硅（Si）十倍的臨界擊穿電場、三倍的禁帶寬度以及三倍的熱導率，成為構建高壓大功率 固斷SSCB 的首選材料 。SiC 金屬氧化物半導體場效應晶體管（MOSFET）能夠在維持極低導通電阻（RDS(on)）的同時承受極高的母線電壓，從而顯著降低了系統穩態運行時的導通損耗 。然而，SiC 功率器件的超高功率密度與其相對較小的芯片面積之間存在不可調和的物理矛盾，這使得其短路耐受時間（Short-Circuit Withstand Time, SCWT）相較于傳統的硅基絕緣柵雙極型晶體管（Si-IGBT）大幅縮短。在發生短路故障及隨后的快速關斷瞬態過程中，極高的短路電流（可能高達額定電流的十倍以上）與直流母線電壓同時施加于器件兩端，產生的瞬態功率耗散（PD）會在幾微秒甚至幾百納秒內將器件結溫（Tvj）推升至毀滅性的高度 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

由于上述瞬態熱現象發生在微觀尺度的半導體晶格內部，且時間極短，傳統的外部紅外熱像儀或封裝表面的熱電偶根本無法捕捉到納秒至微秒級別的真實峰值結溫和劇烈的空間溫度梯度 。因此，有限元分析（Finite Element Analysis, FEA）結合技術計算機輔助設計（TCAD），成為唯一能夠穿透封裝物理屏障、在“時間-空間”雙重超高分辨率下揭示器件內部電熱耦合演化行為的科學工具 。傾佳楊茜將以嚴謹?shù)膶W(xué)術視角，深度剖析 FEA 在基于大功率 SiC 模塊構建的 固斷SSCB 熱管理中的前沿應用，系統探討從底層物理失效機制、納秒級瞬態傳熱的非線性數值建模，到多尺度電熱協同仿真以及基于先進陶瓷材料和燒結工藝的封裝級熱應力緩解策略。

SiC MOSFET 在短路關斷瞬態下的極端電熱物理機制

要精確模擬 固斷SSCB 在故障關斷瞬間的溫升，首先必須深刻理解 SiC MOSFET 在承受極端電氣應力時的底層微觀物理演變。在實際電力電子轉換系統與直流保護網絡中，SiC MOSFET 面臨的短路故障通?？煞譃閮深惖湫湍Ｊ剑旱谝活悶橛查_關故障（Hard Switching Fault, HSF，也稱 Type I 故障），即在器件接收到導通信號前，外部電路已經處于短路狀態，器件一經導通便直接承受全部的母線電壓和毫無限制的短路電流；第二類為負載側故障（Fault Under Load, FUL，也稱 Type II 故障），即器件在正常導通攜帶負載電流的狀態下，外部負載突發短路，導致漏極電流以極高的 dI/dt 飆升，同時漏源電壓迅速從導通壓降攀升至母線電壓 。

瞬態能量注入與熱趨膚效應

無論屬于哪種故障模式，在短路發生直至器件被完全關斷的時間窗口（t1 至 t4）內，由于器件既未完全導通也未完全關斷，其不可避免地工作在飽和區。此時，短路能量（EC）以焦耳熱的形式急劇釋放在極為狹窄的漂移區和溝道附近，其積分公式可精確表示為 ：

EC=∫t1t4UdsIddt

其中，Uds 為漏源電壓，Id 為漏極電流。在數微秒的短路脈沖內，由上述積分產生的龐大熱能根本沒有足夠的時間通過熱傳導機制穿透芯片底部的焊料層擴散至基板和散熱器 。這種在時間尺度上受限的傳熱現象被稱為“熱趨膚效應（Thermal Skin Effect）”。FEA 熱動力學分析表明，短路期間的熱穿透深度通常僅局限于芯片表面以下幾微米至十幾微米的區域內，使得整個散熱器和封裝下層結構在納秒至微秒級瞬態中幾乎處于絕熱狀態（Adiabatic Condition），完全無法發揮熱緩沖作用 。因此，整個瞬態溫升幾乎完全由 SiC 晶圓頂層區域及表面金屬化層的局部熱容（Heat Capacity）所主導 。

熱輔助碰撞電離與熱失控的正反饋循環

隨著局部結溫以每微秒數百度的驚人速率飆升，SiC MOSFET 內部的半導體物理特性發生劇烈退退化。最致命的現象之一是熱輔助碰撞電離（Thermally-assisted impact ionization）的加劇。在高溫與高電場的雙重強迫下，晶格散射增加，雖然載流子遷移率下降，但本征載流子濃度呈指數級暴增，導致漏電流中的電子電流下降率遠低于漏電電流的上升率 。這種由熱激發的漏電流（Ig_ther）可由半導體物理模型估算 ：

Ig_ther=qSniτg1q2εs(NdNaNd+Na)UDC

其中，q 為單位電荷，S 為 MOSFET 有源區面積，ni 為高度依賴溫度的本征載流子濃度，τg 為激發態壽命，εs 為材料介電常數，Na 和 Nd 分別為 P 阱和 N 漂移區的摻雜濃度。當這股熱漏電流達到一定閾值時，即便控制電路已經發送負壓關斷信號（如 -5V），溝道內的載流子也無法被完全耗盡。殘留的尾電流與極高的 Uds 繼續產生焦耳熱，形成“溫度升高 → 漏電流增大 → 功耗增加 → 溫度進一步升高”的惡性正反饋循環，最終誘發器件的徹底熱失控（Thermal Runaway） 。

頂層金屬鋁的相變與柵氧結構坍塌

FEA 結構熱應力仿真與隨后的聚焦離子束（Focused Ion Beam, FIB）切片及高速光學成像實驗，共同揭示了導致 SiC MOSFET 災難性失效的微觀機械斷裂路徑 。在極端熱應力下，芯片最高溫度通常出現在柵極溝道與頂層源極金屬化層交界處 。商業 SiC 器件的頂層金屬化層通常采用鋁（Al），其熔點僅為約 660 °C 。

當局部熱點的溫度逼近并跨越這一臨界閾值時，固態鋁開始發生相變?nèi)刍?。雖然鋁在熔化過程中吸收的相變潛熱會在溫度-時間曲線上形成一個極短的溫度上升停滯平臺，但這絲毫無法挽救器件的命運 。與此同時，由于硅、碳化硅、二氧化硅（SiO2）和鋁之間存在巨大的熱膨脹系數（Coefficient of Thermal Expansion, CTE）失配，極端的高溫梯度會在此區域激發龐大的熱-機械剪切應力。這種應力會直接撕裂脆弱的柵極層間介質（通常是 SiO2 鈍化層），產生貫穿至源極的微裂紋 。在強大電場力和熱膨脹擠壓力的驅動下，液態的鋁會像毛細管注水般滲入這些裂紋中，瞬間形成一條低阻抗的物理導電通道，將柵極與源極永久性短接（Gate-Source Short） 。這種表現為失效即短路（Fail-to-Short）或失效即開路（Fail-to-Open）的不可逆損壞，構成了 固斷SSCB 在高壓直流保護中最大的安全隱患 。

高保真納秒級 FEA 熱模擬的數值方法與離散化策略

鑒于上述熱力學災變過程發生的時間極短、空間極小且物理耦合極其非線性，傳統基于經驗常數和粗糙網格的模擬方法已徹底失效。在進行納秒至微秒級瞬態熱模擬時，F(xiàn)EA 模型必須在空間網格離散、時間步長控制以及非連續材料界面處理上采用最前沿的數值計算策略。

空間幾何的浸入式有限元法（IFEM）

在構建 固斷SSCB 中大功率 SiC 模塊的多層物理模型時，研究人員面臨著巨大的網格劃分挑戰。一個典型的 SiC 功率模塊包含數十到數百個微小芯片并聯，其縱向結構橫跨了納米級的柵氧層、微米級的芯片與金屬層、數十微米的焊接/燒結層，直至毫米級的陶瓷基板與底板 。傳統有限元方法要求網格必須與所有材料界面嚴格對齊，這不僅會導致網格數量呈爆炸式增長，更會在極其復雜的幾何邊緣引發網格畸變和雅可比矩陣奇異性。

為了突破這一瓶頸，浸入式有限元方法（Immersed Finite Element Method, IFEM）被引入到 SiC 模塊的多層瞬態熱傳導計算中 。IFEM 的核心優勢在于它放寬了網格與物理界面必須對齊的強制要求。當一個有限元網格單元內部同時包含兩種不同材料（例如 SiC 與頂層鋁）的界面時，IFEM 通過在網格內部將形函數（Shape Functions）沿材料界面進行特殊的子域拆分，強行施加以下物理守恒條件 ：

溫度連續性：界面兩側的溫度場在任何瞬間必須連續。

熱流通量連續性：垂直于界面的法向熱流密度必須守恒。

通過這種分段定義的形函數，IFEM 能夠在保留標準有限元所有優良特性的同時，以相對稀疏和規則的結構化網格精確捕獲材料交界處的急劇溫度梯度，極大提升了對復雜多層封裝結構進行熱場建模的效率和靈活性 。

時間離散化與納秒級求解穩定性

在瞬態非穩態導熱方程的求解中，時間離散格式的選擇直接決定了仿真的成敗。考慮到短路故障及其關斷過程涵蓋了從幾十納秒（如柵極電壓劇變導致的容性充放電）到幾十微秒（熱量向底板擴散）的寬廣時間譜，F(xiàn)EA 求解器通常采用隱式向后歐拉（Implicit Backward Euler）算法來保證絕對的數值穩定性 。向后歐拉公式如下：

?t?T≈ΔtT(x,tn+1)?T(x,tn)

在實際工程應用中，對于基于現場可編程邏輯門陣列（FPGA）的實時仿真（Real-Time Simulation, RTS）平臺，研究人員通過解耦電路技術與硬件流水線優化，成功實現了將該后向歐拉離散化算法的時間步長壓縮至驚人的 10 納秒（10 ns）級別 。這種超小的時間分辨率對于準確捕捉因?yàn)樗绤^(qū)時間不足造成的硬開關瞬態，以及溝道先于反并聯二極管關斷等特殊亞微秒級現象至關重要 。此外，如果采用顯式時間積分方案，為了防止時間步長導致的數值振蕩與發散，計算過程必須嚴格受制于庫朗-弗里德里希斯-列維（Courant-Friedrichs-Lewy, CFL）穩定條件（CFL=Δxumax?Δt<1），即時間步長必須隨著網格特征尺寸的最短邊進行相應縮減 。

亞納秒級瞬態特性的實驗標定技術

為了驗證這種極高時間分辨率 FEA 模型的準確性，必須要有同樣具備納秒級分辨率的實驗測量手段作為對標。傳統的電流傳感器由于寄生電感和帶寬限制，難以精確捕捉 SiC MOSFET 在開啟和關斷瞬間的極快 dI/dt 和 dV/dt 變化。傳輸線脈沖（Transmission Line Pulsing, TLP）技術的改進版——“傳感器間隙 TLP（Sensor Gap TLP, sgTLP）”——被證實能夠?qū)崿F(xiàn)亞納秒級的高時間分辨率瞬態特性表征 。

通過 sgTLP 技術與瞬態電壓抑制（TVS）二極管的組合，實驗?zāi)軌虍a(chǎn)生寬度低至 1.2 納秒的超短精準電流脈沖 。測試結果表明，SiC MOSFET 的開通延遲時間可低至 1.25 納秒，電流上升時間可低至 2.09 納秒 。這些極其精確的開關動態時間常數被作為先驗數據反饋給 FEA 邊界條件設置，從而極大地消除了因開關損耗波形展寬帶來的熱脈沖能量注入誤差。

材料物性非線性對極端溫升預測的決定性影響

在高保真的 FEA 熱模擬中，最大的陷阱之一在于沿用穩態或低溫環境下的常數級材料熱物性參數。在 25 °C 到 1000 °C 的跨度內，幾乎所有半導體和封裝材料的熱導率和比熱容都表現出強烈的非線性溫度依賴特征 。TCAD 與 FEA 聯合分析已發出明確警告：在短路等快瞬態大溫差工況下，如果簡單地將 SiC 的熱導率或金屬層的熱容設定為常數，或者完全忽略頂層金屬化的存在，將會導致核心結溫的預測值偏離真實值高達 25% 以上 。這一巨大的誤差足以將原本安全的器件錯誤評估為失效，或掩蓋即將發生的熱失控風險。

4H-SiC 半導體層：熱阻激增的根源

4H 碳化硅（4H-SiC）的導熱能力主要來源于晶格聲子（Phonon）的熱傳導，而聲子間的倒逆散射（Umklapp scattering）概率會隨著溫度的升高而顯著增加，從而導致聲子平均自由程縮短，宏觀上表現為熱導率的大幅衰減。基于高溫?zé)釘U(kuò)散率和比熱容的實驗擬合數據表明，N 型 4H-SiC 單晶垂直于 c 軸方向的熱導率隨溫度的倒數呈現強烈的非線性遞減關系，其關系式近似為 k(T)∝T?1.26 。

具體而言，4H-SiC 在室溫（25 °C）下的熱導率約為 280 W/m·K 至 347 W/m·K 之間（受摻雜濃度如 V 摻雜或 N 摻雜的影響有所波動） 。然而，當局部熱點在短路脈沖中攀升至 600 °C 時，其熱導率已折損大半，嚴重阻礙了熱量從有源區向基板的下泄。同時，SiC 材料的比熱容隨溫度升高呈正相關增加 。FEA 模型必須通過精細的查表法（Look-Up Table）或內置多項式函數來實時更新每個單元積分點上的熱導率和比熱容，否則將嚴重低估故障后期的溫升斜率 。

頂層鋁金屬化：不可忽略的熱容與相變吸收體

頂層源極鋁金屬化層在微秒級短路瞬態中扮演著雙刃劍的角色。由于熱趨膚效應，下層基板的熱容在最初的幾微秒內完全“失效”，因此位于發熱結區正上方的鋁層成為了唯一可以吸收并緩沖龐大熱能的物理介質 。由于鋁的比熱容隨溫度顯著增加，且在 660 °C 熔化時需要吸收大量的相變潛熱，F(xiàn)EA 建模如果不計入這層通常厚度僅幾微米至十幾微米的鋁層，將導致模擬溫度異常偏高，甚至與實驗中的熔化觀測時間點完全脫節 。然而，也正是由于這層鋁的熔融與流動，最終導致了微裂紋的滲透和不可逆的短路失效 。因此，現代高級 FEA 模型必須引入相變焓（Enthalpy of Phase Change）參數來精確追蹤液態鋁前沿的蔓延 。

先進陶瓷基板：Si3N4 的熱機協同優勢

在將芯片熱量傳導至外部冷卻系統的路徑中，陶瓷隔離基板起著承上啟下的關鍵作用。傳統的氧化鋁（Al2O3）雖然成本低廉，但熱導率僅為 25 W/m·K，遠不能滿足 SiC 模塊的需求；氮化鋁（AlN）具有極高的熱導率（室溫下可達 180-210 W/m·K），但其機械強度較弱，在劇烈的熱循環中易發生脆性斷裂 。

在基于 FEA 的熱應力優化中，氮化硅（Si3N4）逐漸成為工業界的主流選擇。測試表明，Si3N4 在 25 °C 時熱導率約為 90-130 W/m·K，雖然絕對熱導率不及 AlN，但其高達 600-800 MPa 的抗彎強度以及極高的斷裂韌性（K1C 達到 6.5 - 7 MPam），使其能夠被加工成厚度僅為 AlN 一半（例如 0.32 mm 對比 0.63 mm）的超薄活性金屬釬焊（AMB）襯底 。這種幾何厚度的減薄在宏觀熱阻（Rth）表現上完全彌補了本征熱導率的不足，同時確保了模塊在遭受多達 5000 次極端熱沖擊循環后依然不會出現基板疲勞分層 。

電熱多尺度降階協同仿真與實驗標定

在 SSCB 研發中，全尺寸 3D FEA 熱分析計算成本極其高昂，動輒需要數小時甚至數天的計算時間，根本無法直接嵌入到包含大量寄生參數的系統級電路仿真中。為此，業界開發了基于模型降階（Model Order Reduction, MOR）與多速率數據交換（Multi-rate Data Exchange）的電熱協同仿真架構 。

降階熱網絡（Foster/Cauer）與有限差分狀態空間邊界法（FDM-SBC）

通過對詳細的 3D FEA 模型在選定節點施加階躍功率脈沖響應（Step Power Response），可以提取出高精度的降階熱模型 。傳統的 Foster 熱網絡缺乏明確的物理對應意義，而 Cauer 熱網絡則將各節點的 RC 參數與封裝內部的硅片、焊料、陶瓷層直接映射 。

為了進一步兼顧計算速度與空間溫度分布的保真度，有限差分-狀態空間邊界條件（FDM-SBC）方法被提出 。該方法無需在每個時間步重建整個龐大的系統矩陣，而是通過重構預先選定端口的溫度向量來追蹤特定死區或熱點的溫度演化。與 COMSOL Multiphysics 等商業 FEM 軟件的全面對比表明，在施加 50 W 或 150 W 脈沖功率并持續 5 秒的模擬中，F(xiàn)DM-SBC 降階模型與全尺寸 FEM 模型的相對誤差在整個時間軸上被嚴格控制在 0.5% 以下，但計算速度提升了數個數量級 。

多速率閉環數據交換機制

在 SSCB 系統級模擬中，電磁瞬態的時間尺度（納秒至微秒，涉及 di/dt 和寄生電感充放電）與熱動力學的時間尺度（微秒至秒）存在巨大的鴻溝。為解決這一難題，現代電熱耦合框架采用了時間分割（Time Segmentation）與多速率數據交換策略 。

在這一閉環中，電路仿真工具（如 LTspice、PSCAD）采用極小的納秒級步長，基于當前從熱模型接收到的結溫（Tvj）來更新溫度相關的電學參數（如閾值電壓 VGS(th) 下降、導通電阻 RDS(on) 上升），進而精確計算出開關管在此極短時間內的導通與開關損耗（Eon,Eoff） 。隨后，這些損耗被累加并在微秒級步長下轉化為平均發熱功率（PD）傳遞給降階熱網絡模型（Cauer 網絡或 FEA）。熱模型據此求解新的溫度分布，再將更新后的結溫返還給電路模型 。這種通過 Simulink 或 MATLAB 腳本實現的高頻雙向交互，從根本上消除了因?yàn)闀r(shí)間尺度不匹配導致的能量積分誤差，使得模擬納秒級 dV/dt 開關瞬間的微小溫升波動成為可能 。

TSEP 實驗標定與延時補償

一切脫離實驗校準的 FEA 模型都是不可靠的。由于無法直接測量芯片深部的瞬態結溫，工業界廣泛采用溫度敏感電氣參數（Thermo-Sensitive Electrical Parameter, TSEP）法對熱網絡的瞬態熱阻抗（Zth(j?c)）曲線進行反向驗證 。

對于 SiC MOSFET 而言，其反并聯體二極管的源漏壓降（Vsd）在施加恒定的小傳感電流（Isense）時，與結溫呈現出良好的線性相關性（如典型的 -1.48 mV/°C 靈敏度） 。然而，在開關動作剛剛結束的微秒內，由于封裝寄生電感的續流和芯片內部的少數載流子復合延遲，Vsd 信號會受到嚴重的電學干擾。研究表明，必須通過精心選擇傳感電流（例如，將常規硅器件的 1 mA 提升至 100 mA 級別），才能將測量延遲時間（tMD）大幅壓縮至 42 微秒以內，從而截取到更貼近真實物理原點的散熱曲線（Cooling Curve） 。通過使用這些實驗曲線去擬合結構函數（Structure Function），工程師能夠極其精確地修正 FEA 模型中對應于模塑樹脂、粘接層和底板的熱阻/熱容參數（Ri,Ci） 。

商業級大功率 SiC 模塊的高級熱管理封裝實踐分析

理論與仿真最終必須服務于產品的物理實現。在 SSCB 追求更大斷流容量和更長壽命的工程實踐中，F(xiàn)EA 模型在指導頂尖商業級功率模塊的材料和結構迭代上發揮了不可替代的作用。本節基于基本半導體（BASiC Semiconductor）針對工業與車規級開發的一系列 1200V SiC MOSFET 半橋模塊（BMF 系列），系統展示熱物理設計的工程演進。

基本半導體 BMF 系列模塊核心電熱特性

通過分析提取自多份研發目標規格書的原始數據，可以直觀地洞察電流等級攀升對模塊宏觀熱阻（Rth(j?c)）和功率耗散極限（PD）的壓迫。下表（表 1）整合了該系列覆蓋 60A 至 540A 額定電流的關鍵電熱設計參數：

(表 1 數據來源：基本半導體 BMF 1200V 系列產品 Preliminary / Target 數據手冊 ；td(off) 和 Eoff 均對應于 Tvj=25°C 及標稱測試條件下的典型值。)

從這一詳盡的矩陣表格中，我們可以推演出幾個決定模塊熱失控紅線的工程結論： 首先，為了承載日益龐大的功率損耗需求（從 60A 級別的 171 W 躍升至 540A 級別的近 2 kW），制造商必須在垂直傳熱路徑上進行極致的削減。在頂級的 BMF540R12MZA3 模塊中，通過全面引入 Si3N4 AMB 基板與厚重的高純度銅底板（Copper Base Plate），結殼熱阻被強行壓縮到了驚人的0.077 K/W。這一宏觀數據的背后，是 FEA 優化基板厚度配比、規避層間空隙并降低各接觸面界面熱阻的結晶。 其次，隨著并聯芯片數量的增加（以獲得更低的 RDS(on)，如從 21.2 mΩ 降至 2.2 mΩ），結電容（如 Ciss,Coss）顯著增大，直接導致關斷延遲時間（td(off)）被不可避免地拉長 。在 62mm 封裝的 BMF540R12KHA3 中，td(off) 高達 205 納秒 ；而采用了最新 ED3 封裝技術的 BMF540R12MZA3 則通過極低寄生電感（Low Inductance）的拓?fù)渑挪純?yōu)化，將 td(off) 重新壓縮至 60 納秒的極速水平，關斷損耗 Eoff 也控制在合理的 11.1 mJ 。這種納秒級的開關時間壓縮，直接意味著在短路切斷的“生死微秒”內，芯片自身注入并積聚的破壞性能量被大幅削減，使得局部鋁層熔化的概率急劇下降。

燒結銅工藝與疲勞壽命預測

對于諸如 固斷SSCB 和電動汽車牽引逆變器等需要承受頻繁極端脈沖載荷的應用，芯片與襯底之間粘接層的失效（如蠕變、空洞蔓延和疲勞分層）是導致宏觀熱阻（Rth）惡化并最終燒毀器件的隱形殺手 。傳統的軟釬料（如錫銀銅 SAC305 合金）和含銀納米燒結層，在劇烈熱循環導致的剪切力作用下極易萌生裂紋 。

先進的 FEA 基于 Anand 粘塑性本構模型（Anand viscoplastic model）和 Engelmaier 疲勞壽命模型進行的仿真對比揭示了銅燒結技術（Sintered Copper）的絕對優勢。由于燒結銅不僅具有與底層裸銅基板相近的熱膨脹系數（CTE），且具備極高的機械屈服強度，因此盡管在絕對計算上它承受了比燒結銀更高的剛性熱應力峰值，但其內部發生的不可逆粘塑性應變累積和塑性耗散能量密度卻遠遠低于銀層 。仿真與加速老化實驗相互印證：在銅燒結工藝的保護下，微裂紋在邊角處的萌生時間被大幅推遲，模塊承受短路熱沖擊循環的壽命得以成倍延長 。

為了在實際運行中監控這些疲勞前兆，高端模塊（如 BMF240R12E2G3 和 BMF540R12MZA3）內部均集成了標稱值為 5kΩ 或 5000Ω 的負溫度系數（NTC）熱敏電阻 。在實時的微電網級保護系統中，結合 CFD 和 FEA 預先訓練的多孔介質流體力學降階模型（Porous media approximation），控制單元可以利用 NTC 傳回的外圍基板溫度數據，實時逆向推算出內部晶圓當前的瞬態最高結溫，誤差通常被限制在 ±4°C 以內 。

深度洞察與下一代 固斷SSCB 保護策略的系統級影響

將納秒級 FEA 電熱物理模型與宏觀電力電子系統級應用相融合，我們可以提煉出幾個對于下一代基于 SiC 的 固斷SSCB 設計具有深遠指導意義的洞察：

第一，柵極電阻（RG）優化是一場關于“熱注射”與“電壓擊穿”的帕累托博弈。在短路保護動作時，直接施加極負的關斷電壓并使用極小的關斷電阻（RG(off)）雖然能夠?qū)崿F(xiàn)極速關斷，有效截?cái)帻嫶蠖搪冯娏髟斐傻慕苟鸁嶙⑷?，避免晶格熱失?；然而，過快的 dI/dt 跌落會在雜散電感上激發出恐怖的 L?dI/dt 電壓過沖尖峰。一旦該尖峰突破 SiC 芯片的雪崩擊穿極限或柵氧耐壓極限，同樣會瞬間造成災難性短路 。FEA 的意義在于定量描繪出這兩條交叉死線的邊緣。據此指導設計的“兩階段關斷（Two-stage turn-off）”或“柔性關斷（Soft turn-off）”主動柵極驅動策略，通過引入數百納秒至一微秒的適配延遲與電壓鉗位，能在不觸發嚴重發熱的同時完美吸收過沖電壓應力 。

第二，極速短路檢測算法的延遲必須逼近物理極限。基于退飽和檢測（Desaturation detection, DESAT）機制的短路保護一直是工業界的主流標配 。但是，DESAT 機制固有的消隱時間（Blanking time，用以避開開通瞬間因米勒電容充放電產生的誤觸發）常常長達一至兩微秒 。從前文所述的高保真 FEA 分析可知，在 800V 母線電壓下，芯片頂層金屬鋁在 3 微秒左右即可達到熔化閾值 。如果檢測延時加上機械執行延時超過了這個物理極限，哪怕后續的開關斷開動作再平滑，金屬鋁的液化和熱輔助碰撞電離也已然發生。因此，基于寄生源極電感電壓反饋或羅氏線圈（Rogowski coil）進行直接 dI/dt 或 dIDS/dt 檢測的新型算法，因其能將檢測延遲壓縮至數百甚至幾十納秒范圍，成為匹配 SiC 器件短路脆弱性的必由之路 。

結論

在固態斷路器（SSCB）由概念走向直流母線、航空航天等硬核工業部署的時代，碳化硅（SiC）MOSFET 提供了一種在開關速度和導通損耗間近乎完美的平衡，但其相對較弱的短路耐受力要求我們?cè)谙到y(tǒng)設計中絕不能有絲毫冗余猜測。

有限元分析（FEA）結合多尺度電熱耦合仿真，已經成功跨越了從原子級材料物性非線性到宏觀大功率模塊散熱封裝的時空鴻溝。本研究確立了以下幾項關鍵共識：

在納秒至微秒級關斷故障瞬態中，熱趨膚效應使得能量積聚高度局域化。在高達 1000 K 以上的局部極端溫度下，如果 FEA 模型忽略 4H-SiC 及相關絕緣層比熱容和熱導率隨溫度劇變的非線性特征，甚至省略吸收潛熱的頂層鋁金屬化層模型，將會造成嚴重的預估偏差并誘導錯誤的安全閾值界定。

SiC MOSFET 在短路后期的主要失效模式，是由高溫?zé)崤蛎洃?yīng)力引發的微裂紋與熔融金屬鋁侵入所導致的柵源極永久短路，以及高溫激發的漏電流正反饋引發的熱失控。

通過采用具備高斷裂韌性的 Si3N4 AMB 陶瓷襯底、高屈服強度的銅燒結連接層，配合極低電感的封裝架構（如基本半導體 BMF540R12MZA3 等模塊將 Rth(j?c) 降至極限的 0.077 K/W 并將開關時間控制在 60 ns），能夠從物理基礎上徹底拓寬 固斷SSCB 的安全工作區邊界。

基于有限差分狀態空間（FDM-SBC）和浸入式有限元（IFEM）的降階多速率協同仿真，不僅攻克了電磁暫態（納秒級）與傳熱學（微秒級）之間的計算瓶頸，更為構建下一代實時數字孿生預測模型奠定了工程可用的算法底座。
