在制藥生產環境中，電力供應的穩定性與潔凈度直接關系到藥品質量與生產安全。儲能系統作為關鍵的后備與調節電源，其功率轉換單元的可靠性、效率及長期運行能力至關重要。功率MOSFET作為儲能變流器（PCS）、電池管理系統（BMS）及輔助電源中的核心開關器件，其選型直接影響系統的轉換效率、功率密度、溫度穩定性及整體壽命。本文針對制藥廠儲能系統高電壓、大電流、連續運行及嚴苛環境要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。
一、選型總體原則：高壓耐受與穩健設計
功率MOSFET的選型需在高壓絕緣、低損耗、強散熱及高可靠性之間取得精密平衡，以滿足制藥行業連續生產與安全規范。
1. 電壓與電流裕量設計
依據儲能系統直流母線電壓（常見200V-800V），選擇耐壓值留有 ≥30%-50% 裕量的MOSFET，以應對電網波動、負載突變及感性尖峰。電流規格需根據持續充放電電流及峰值電流（如短路耐受）進行充分降額，建議連續工作電流不超過器件標稱值的50%-60%。
2. 低損耗與高壓特性
高壓應用下，導通電阻（Rds(on)）和開關損耗（尤其關斷損耗）是效率關鍵。應選擇具有優化技術（如SJ_Multi-EPI、Trench）的器件，以在高壓下保持較低的Rds(on)和電容特性，降低總損耗。

圖1: 制藥廠儲能系統方案與適用功率器件型號分析推薦VBPB17R11S與VBE2309與VBJ165R01與產品應用拓撲圖_01_total

3. 封裝與散熱協同
中高功率回路宜采用TO-247、TO-3P、TO-263等封裝，其熱阻低、機械強度高，便于安裝散熱器。布局時需確保絕緣與爬電距離，并利用導熱硅脂與散熱器緊密耦合。
4. 可靠性與環境適應性
制藥環境可能涉及溫濕度變化及化學環境。選型需注重器件的工作結溫范圍、高抗浪涌能力（雪崩耐量）、長期參數穩定性及符合工業或車規級標準。
二、分場景MOSFET選型策略
制藥廠儲能系統主要功率環節可分為三類：主功率變換（DC-AC/DC-DC）、電池串保護與均衡、輔助電源與監控。各環節電壓電流及開關頻率需求不同，需針對性選型。
場景一：儲能變流器（PCS）主功率開關（額定功率10kW-100kW級）
此環節處理高電壓、大電流，要求器件高壓耐受性強、開關損耗低、可靠性極高。
- 推薦型號：VBPB17R11S（Single-N，700V，11A，TO3P）
- 參數優勢：
- 采用SJ_Multi-EPI（超結多外延）技術，耐壓高達700V，Rds(on)低至450mΩ（@10V），在高壓下實現優異的導通與開關性能平衡。
- 連續電流11A，配合并聯使用可滿足中大功率等級需求。
- TO3P封裝機械堅固，熱阻低，易于安裝大型散熱器，適合高功率密度設計。
- 場景價值：
- 適用于兩電平或三電平拓撲的DC-AC逆變或DC-DC升壓環節，系統轉換效率可提升至>98%。
- 高耐壓提供充足裕量，有效抵御電網側浪涌及反峰電壓，保障系統在電網波動下的穩定運行。
- 設計注意：
- 必須搭配隔離型大電流驅動IC，并優化柵極驅動回路以降低寄生電感。

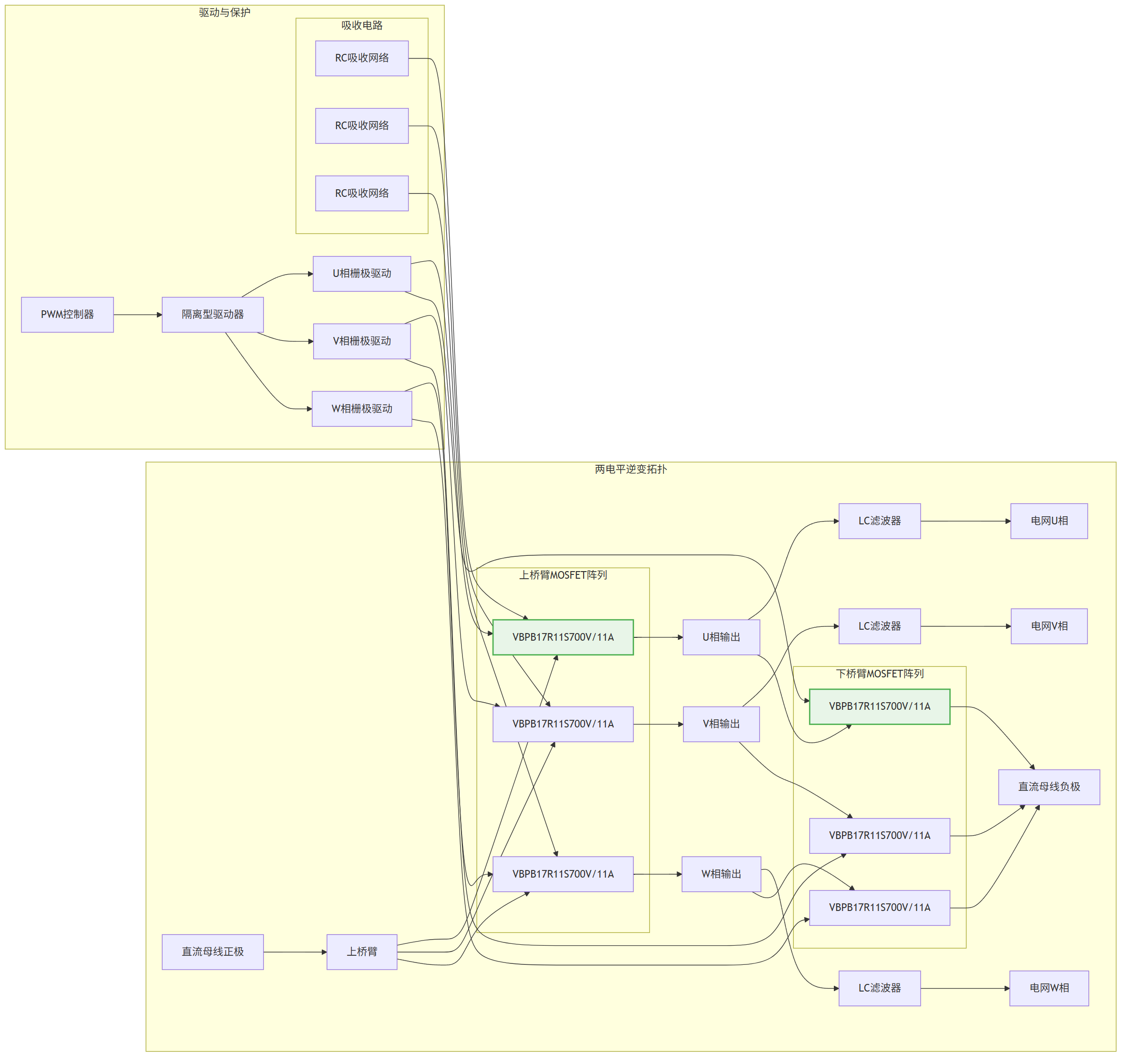

圖2: 制藥廠儲能系統方案與適用功率器件型號分析推薦VBPB17R11S與VBE2309與VBJ165R01與產品應用拓撲圖_02_pcs

- 需實施嚴格的過流與過溫保護，并考慮多管并聯時的均流設計。
場景二：電池管理系統（BMS）中高壓電池串保護與主動均衡開關
負責電池簇的充放電控制與單體均衡，要求高壓隔離、控制精確、導通電阻低以減小壓降。
- 推薦型號：VBJ165R01（Single-N，650V，1A，SOT223）
- 參數優勢：
- 耐壓高達650V，可直接用于多節串聯（如150-200節）鋰電池簇的高側或低側開關控制。
- 盡管電流能力為1A，但其高壓隔離特性是關鍵，Rds(on)在10V驅動下為8000mΩ，在微小均衡電流下壓降可接受。
- SOT223封裝體積小，利于在BMS板上高密度布局，實現多路獨立控制。
- 場景價值：
- 可用于電池總正/總負的預充、放電主回路繼電器驅動或作為主動均衡電路的開關管。
- 實現電池簇的快速故障隔離，防止故障擴散，提升系統安全性。
- 設計注意：
- 驅動電路需考慮高壓隔離（如使用光耦或隔離驅動器）。
- 在控制線上增加RC濾波與TVS管，防止電池端干擾竄入控制電路。
場景三：輔助電源與風機驅動（散熱系統）
為控制板、傳感器、冷卻風機供電，要求高效率、高可靠性、易于驅動。
- 推薦型號：VBE2309（Single-P，-30V，-60A，TO252）
- 參數優勢：
- 采用Trench工藝，Rds(on)極低，僅9mΩ（@10V），傳導損耗極微。
- 連續電流-60A，峰值能力高，可輕松驅動大功率散熱風機群或多路輔助負載。
- TO252封裝在功率與體積間取得良好平衡，通過PCB敷銅和小型散熱器即可有效管理熱量。
- 場景價值：
- 可作為輔助電源DC-DC模塊的同步整流管或散熱風機的集中驅動開關，顯著提升輔助電路效率（>95%）。
- 低導通壓降減少熱損耗，有助于降低機柜內部環境溫度。
- 設計注意：
- 作為P-MOS，用于高側開關時需設計合適的電平轉換驅動電路。
- 驅動多臺風機時，建議每路獨立配置過流檢測，實現故障風機識別與隔離。
三、系統設計關鍵實施要點
1. 驅動與保護電路優化
- 高壓MOSFET（如VBPB17R11S）： 必須使用隔離型驅動器，提供足夠高的柵極驅動電壓（如+15V/-5V）以確?？焖匍_關并防止誤導通。集成去飽和（DESAT）保護功能以應對短路。
- 高壓小電流MOSFET（如VBJ165R01）： 驅動需注重隔離電壓等級與共模瞬態抑制（CMTI）能力。
- 大電流P-MOS（如VBE2309）： 驅動電路應能提供足夠大的柵極灌電流以實現快速關斷。
2. 熱管理與結構設計
- 分級散熱策略：
- 主功率MOSFET（TO3P）必須安裝于強制風冷或液冷散熱器上，并采用絕緣墊片保證電氣隔離。

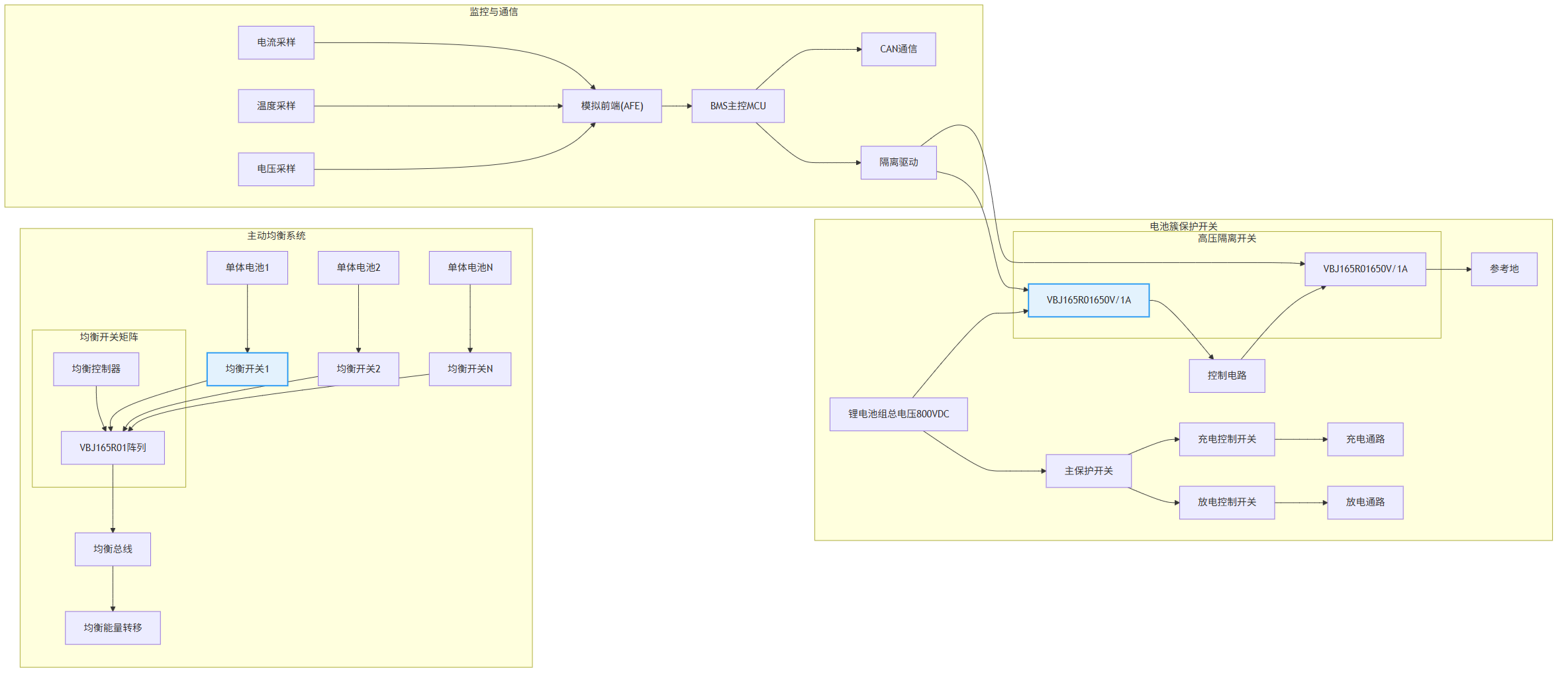

圖3: 制藥廠儲能系統方案與適用功率器件型號分析推薦VBPB17R11S與VBE2309與VBJ165R01與產品應用拓撲圖_03_bms

- BMS保護MOSFET依靠PCB敷銅和機箱內空氣流動自然散熱。
- 輔助電源MOSFET（TO252）可根據熱仿真結果決定是否加裝小型翅片散熱器。
- 環境適應： 制藥廠可能存在高溫區域，散熱設計需以最高環境溫度為基礎，并對器件電流進行額外降額。
3. EMC與可靠性提升
- 噪聲抑制：
- 在主功率MOSFET漏-源極并聯RC吸收電路或尖峰吸收電容。
- 在柵極驅動回路串聯小電阻并盡可能縮短環路面積。
- 防護設計：
- 所有電源端口及通信端口需設置壓敏電阻、TVS管及共模電感，滿足工業環境EMC要求。
- 實施母線電壓采樣、電流采樣及多點溫度監控，實現軟件硬件雙重保護。
四、方案價值與擴展建議
核心價值
1. 高可靠性與安全性： 高壓器件充足裕量設計結合多重硬件保護，確保儲能系統在制藥廠7x24小時連續運行下的安全無憂，符合GMP相關電氣安全規范。
2. 全鏈路高效能： 從主逆變到輔助電源，選用低損耗器件，系統整體能效高，減少運行能耗與散熱壓力，降低生命周期成本。
3. 長壽命與易維護： 穩健的熱設計與降額使用，顯著延長功率器件及系統壽命。模塊化設計便于故障定位與維護。
優化與調整建議
- 功率等級擴展： 對于更大功率PCS（>100kW），可考慮并聯更多VBPB17R11S，或選用耐壓900V/1200V、電流更大的TO-247封裝的超結MOSFET。
- 集成化控制： 對于復雜BMS，可選用集成多路均衡開關與監測功能的AFE（模擬前端）芯片，簡化設計。
- 極端環境加固： 在潔凈區或腐蝕性環境，可對PCB進行三防漆處理，或選用具有更高防護等級封裝的器件。
- 技術演進跟蹤： 未來可評估SiC MOSFET在PCS高頻化、高效化升級中的應用潛力，進一步提升功率密度與效率。
功率MOSFET的選型是制藥廠儲能系統電力電子變換單元設計的核心環節。本文提出的場景化選型與系統化設計方法，旨在實現高壓安全、高效轉換與長期可靠性的最佳平衡。在制藥生產對電力質量與連續性要求日益嚴苛的背景下，優秀的硬件設計是保障生產穩定、數據可靠與運營成本的堅實基礎。

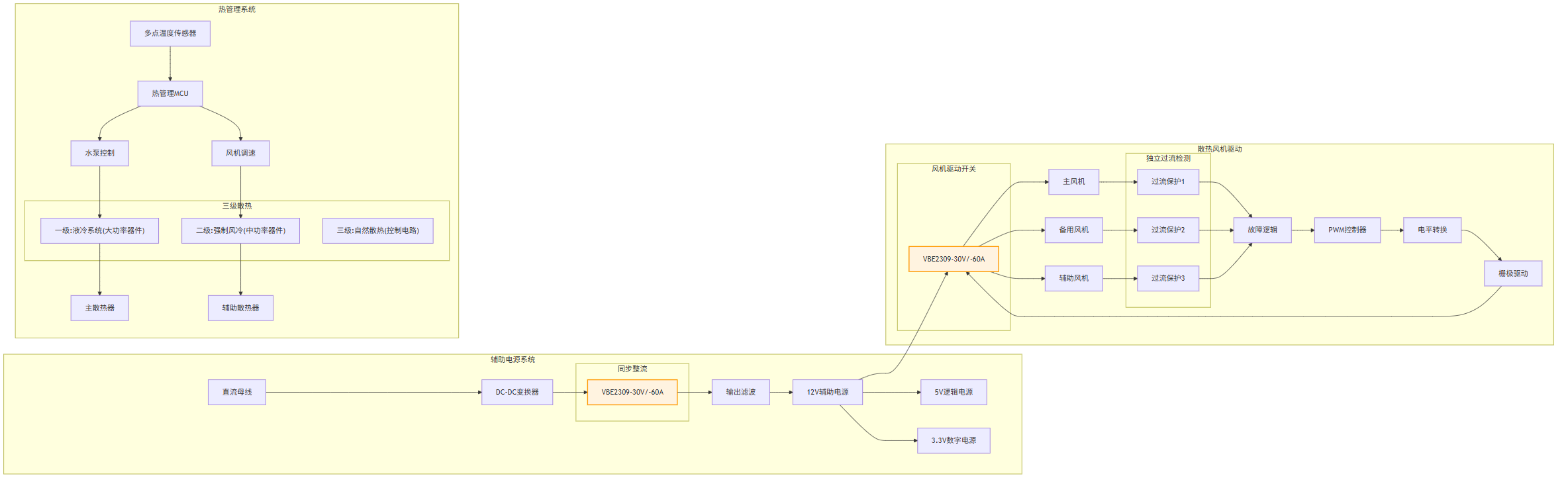

圖4: 制藥廠儲能系統方案與適用功率器件型號分析推薦VBPB17R11S與VBE2309與VBJ165R01與產品應用拓撲圖_04_aux
