消費電子周邊產品非常之多了，手電筒早已不再局限于簡單的照明工具。對于戶外愛好者、應急儲備以及專業檢修人員而言，現代手電筒不僅要求高亮度，更迫切需求反向充電功能，使其能瞬間變身移動電源，為智能手表、藍牙耳機甚至手機提供應急續航。

然而，在指甲蓋大小的電路板空間內，同時實現高效的鋰電充電管理、穩定的5V升壓輸出、精準的電量顯示以及高亮LED驅動，對傳統的分立式設計方案提出了嚴峻挑戰。HT4936A，正是為解決這一痛點而生的高集成度充放電管理單片IC。本文將從實際應用出發，深度拆解如何利用HT4936A打造一款兼具手電筒照明與移動電源功能的便攜設備。

一、行業痛點：當“照明工具”遇上“充電使命”

傳統的多功能手電筒設計通常面臨三大難題：

1. 空間受限：手電筒筒身細長，PCB多為圓形或細長條形，無法容納復雜的移動電源升降壓電路和多個保護IC。

2. 發熱嚴重：升壓電路若采用非同步整流方案，效率低下，在大電流放電（如為手機充電）時發熱量巨大，影響手持體驗和安全性。

3. 功能割裂：照明驅動電路與電源管理電路各自獨立，導致電池保護機制不統一，容易出現電池過放損壞，且無法實現精準的電量提示。

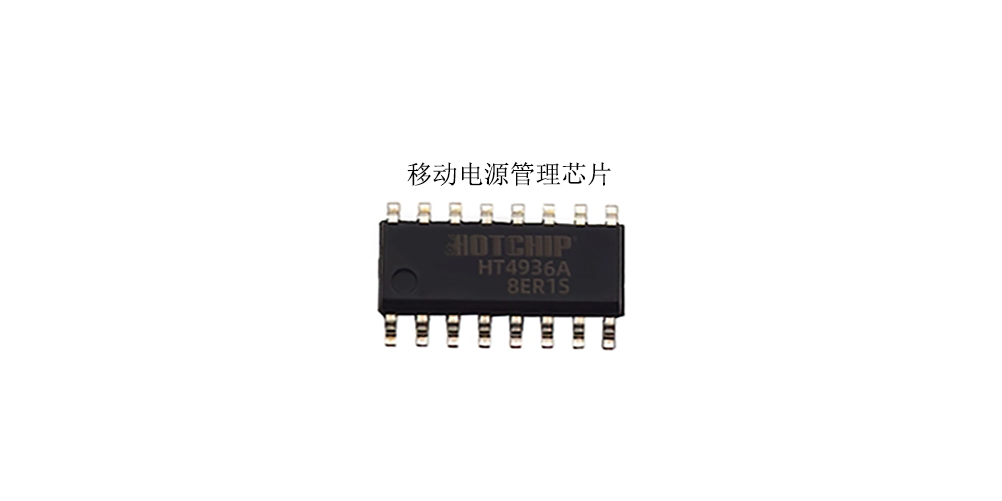

HT4936A的出現，將充電管理、同步升壓、電量指示、手電驅動四大核心功能集成于單一的SOP16封裝內，為上述難題提供了一套優雅的“交鑰匙”方案。

二、HT4936A核心亮點：不止是充電，更是系統級集成

根據行業測評數據顯示，HT4936A并非簡單的“充電芯片+升壓芯片”的合封，而是在架構上進行了深度優化。

1. 超高集成度，BOM成本革命性降低

在傳統方案中，實現1A充電+1A放電+4燈電量+手電驅動，至少需要1顆充電IC、1顆升壓IC、1顆MCU（用于電量邏輯）及若干MOS管。而HT4936A將這一切整合：

內置1A線性充電：支持三段式充電（涓流/恒流/恒壓），充電電流可通過外部電阻調節，默認短路IPROG引腳至地即可實現1A快速充電。

內置1A同步整流升壓：升壓效率最高可達90%。同步整流技術替代了傳統升壓電路中的續流二極管，大幅降低了熱量產生，這對于密閉的金屬手電筒筒身而言至關重要。

直接LED驅動：最引人注目的是Pin 3（LED）專門用于驅動手電筒燈，最大支持50mA驅動電流且無需外部限流電阻。這極大簡化了照明部分的電路設計。

2. 0V電池激活與智能溫控，提升耐用性

可充0V電池：對于長期放置導致電壓趨近于0的鋰電池，傳統充電IC會拒絕充電。HT4936A支持對0V電池的小電流激活修復，極大提升了產品的容錯率和電池利用率。

可調節溫度保護：芯片內置NTC端口，可外接熱敏電阻監控電池溫度。同時，芯片自身具備130℃智能降流功能，當內部溫度過高時自動降低充電電流直至0，防止熱失控。

3. 極簡的蘋果/安卓兼容設計

Pin 4（DPDN）引腳專為兼容設備握手協議設計，通過簡單的分壓電阻設置即可模擬蘋果設備的識別信號，確保為iPhone或iPad充電時不會發生“不充電”或“電流跳變”的兼容性問題。

三、應用場景實戰：打造一款“4燈手電筒移動電源”

結合HT4936A的典型應用電路圖，我們來解析一個具體的產品實現方案。

3.1 系統架構框圖

一個完整的HT4936A應用系統由以下幾部分構成：

1. 輸入源：Micro USB或Type-C接口，輸入5V（VIN）。

2. 核心控制：HT4936A（SOP16）。

3. 儲能單元：單節18650鋰電池或聚合物鋰電池（BAT+ / BAT-）。

4. 輸出單元：USB-A母座（VOUT）用于給手機充電；大功率LED燈珠（接LED引腳）用于照明。

5. 交互單元：4顆LED電量指示燈（L1-L4）及輕觸按鍵（KEY）。

3.2 工作流程與功能實現

1. 充電管理：精準的三段式呵護

當通過Micro USB接入5V適配器時，HT4936A自動檢測電池電壓：

涓流模式：若電池電壓低于2.8V，芯片以較小電流（約滿充的10%）進行預充，激活過度放電的電池。

恒流模式：電池電壓超過2.8V后，進入恒流充電，電流由IPROG引腳對地電阻設定（典型值1.2K對應1A）。

恒壓模式：電池接近滿電時，電壓恒定。

靈活性：通過VPROG引腳（Pin1）配置浮充電壓。懸空時，截止電壓為4.22V，適用于標準鋰電池；接地時，截止電壓提升至4.35V，適配高壓高能量密度電池。

2. 電量顯示：四燈邏輯與低壓預警

L1-L4四個引腳直接驅動4個LED。在充放電過程中，其顯示邏輯直觀：

充電指示：電量<25%時L1閃，L2-L4滅；25%-50%時L1常亮L2閃；以此類推。充滿電后四燈常亮。

放電指示：按下按鍵或插入負載時，根據電池電壓點亮相應數量的LED。

低壓預警：當電池電壓臨近過放點（2.8V）時，LED燈會通過特定頻率閃爍提醒用戶充電，有效防止電池因過放而損壞。

3. 手電筒功能：一鍵直驅

這是HT4936A最具特色的應用場景。

硬件連接：將一個大功率白光LED的正極通過限流措施（雖芯片聲稱無需外部電阻，但實際可根據亮度需求微調）連接至Pin3（LED），負極接地。

邏輯控制：短按KEY按鍵（Pin9），系統開啟升壓輸出；長按KEY按鍵，則直接驅動LED燈亮起。芯片會根據電池電量自動調節，且由于LED驅動獨立于升壓通道，即使電池電壓較低，手電筒依然能維持基本的照明。

4. 邊充邊放與自動喚醒

邊充邊放：手電筒在充電的同時，如果用戶在USB口插入了負載（如手機），HT4936A支持自動切換路徑。輸入電流會優先供給負載，余量再給電池充電，實現了“充電寶”功能中的路徑管理（Power Path）。

自動喚醒：當插入手機等負載時，芯片自動檢測并啟動升壓，無需按鍵操作；當負載電流小于50mA或拔掉負載后，芯片自動進入休眠模式，靜態電流低至10uA，極大延長了電池的待機時間。

四、技術深挖：參數背后的設計考量

對于研發工程師而言，以下參數是PCB Layout和系統穩定性設計的關鍵：

4.1 關鍵電氣參數解讀

輸入電壓范圍（4.5V-6V）：完美兼容傳統的5V USB適配器，6V的耐壓留有一定余量，能防止熱插拔尖峰損壞芯片。

升壓輸出（5.10V Typ）：輸出電壓典型值為5.10V，略高于標準USB電壓，這考慮到了線路損耗（IR Drop），確保在手機端依然能維持5V的有效充電電壓，實測帶載能力強。

自動關機負載閾值（50mA）：這一設置非常巧妙。它既能保證在給藍牙耳機等小電流設備充電時不會誤關機（因為耳機充電電流通常大于50mA），又能在設備充滿斷開后及時休眠省電。

4.2 Layout布局的黃金法則

根據華芯邦的PCB Layout參考指南：

1. 功率地與模擬地分離：HT4936A有獨立的PGND（Pin13）和AGND（Pin14）。Layout時必須將大電流路徑（電池負極、輸入電容地、輸出電容地）匯集于PGND，而芯片內部模擬小信號地接AGND，最后單點連接。這能有效避免升壓大電流對充電檢測和電量檢測的干擾。

2. 電感靠近LX引腳：升壓電感（推薦22uH）必須盡可能靠近LX（Pin12）和VOUT（Pin10）的濾波電容，以減少電磁輻射和開關噪聲。

3. 熱設計：雖然效率高達90%，但1A充電和1A升壓同時工作時仍有發熱。需確保芯片底部的散熱片（若有）或PCB銅箔有足夠的面積輔助散熱。

五、市場競爭與差異化優勢

在移動電源IC市場，類似IP5306、4056系列等芯片占據大量份額。HT4936A的差異化競爭優勢體現在何處？

5.1 精準卡位“帶照明”的細分市場

通用移動電源IC通常只管理充放電，如需照明功能，必須外加MCU控制一顆MOS管來開關手電筒。這不僅增加了成本，還占用了寶貴的PCB空間。

HT4936A將手電驅動“原生集成”，使得生產帶照明功能的移動電源或多功能手電筒時，無需編程、無需額外MOS，極大降低了開發門檻和生產難度。

5.2 低功耗與長待機

10uA的待機電流在同類產品中表現優秀。對于可能數月不用的應急手電筒/移動電源而言，低靜態電流意味著再次取出時電池仍有電，關鍵時刻不掉鏈子。

5.3 完備的保護機制

ESD防護：4KV的抗靜電能力，保證了生產裝配和日常使用中的可靠性。

過壓/過流/短路保護：升壓輸出具有過壓保護（5.8V關斷），輸出短路時芯片自動限流或關斷，故障解除后自動恢復，增強了產品的魯棒性。

六、市場展望：物聯網邊緣節點的移動能源

隨著物聯網的發展，越來越多的便攜設備，如藍牙標簽、便攜傳感器、戶外GPS追蹤器等，都需要一個小型化、自帶電池且能提供5V總線電壓的電源模塊。HT4936A憑借其小巧的SOP16封裝和單電感方案，非常適合作為這些物聯網邊緣節點的電源核心。

設想一下：一臺戶外安裝的溫濕度傳感器，內置一節18650電池，通過HT4936A管理充電（配合小型太陽能板），平時以低功耗運行，當維修人員靠近時，通過按鍵啟動升壓，直接為藍牙調試盒或手機供電進行數據交互。這正是HT4936A所能構建的應用藍圖。

七、結語

HT4936A以其“充電、升壓、顯示、照明”四位一體的高度集成設計，為當前同質化嚴重的便攜電源市場提供了一個極具競爭力的解決方案。它不僅簡化了工程師的設計難度，縮短了產品上市周期，更通過90%的高效率和多重保護機制，提升了終端產品的用戶體驗與安全性。

對于正在規劃下一代多功能手電筒、迷你移動電源或便攜式工業設備的廠商而言，深入評估HT4936A的技術細節，或許就是解鎖產品差異化競爭的關鍵一步。
