碳化硅陶瓷盤的技術定位與市場路徑:基于材料對比與產業需求的務實分析

李柯楠 ? 來源:jf_56430264 ? 作者:jf_56430264 ? 2026-03-18 13:12 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在先進陶瓷領域,碳化硅與氮化硅的選型本質上是對導熱性與韌性的權衡。對于碳化硅陶瓷盤這一產品形態而言,其技術邏輯與市場策略必須建立在材料特性的深刻理解之上。結合當前國內外市場數據及海合精密陶瓷有限公司的實踐案例,本文從多個維度展開務實探討。

一、產品細節:基于與氮化硅對比的技術指標建議

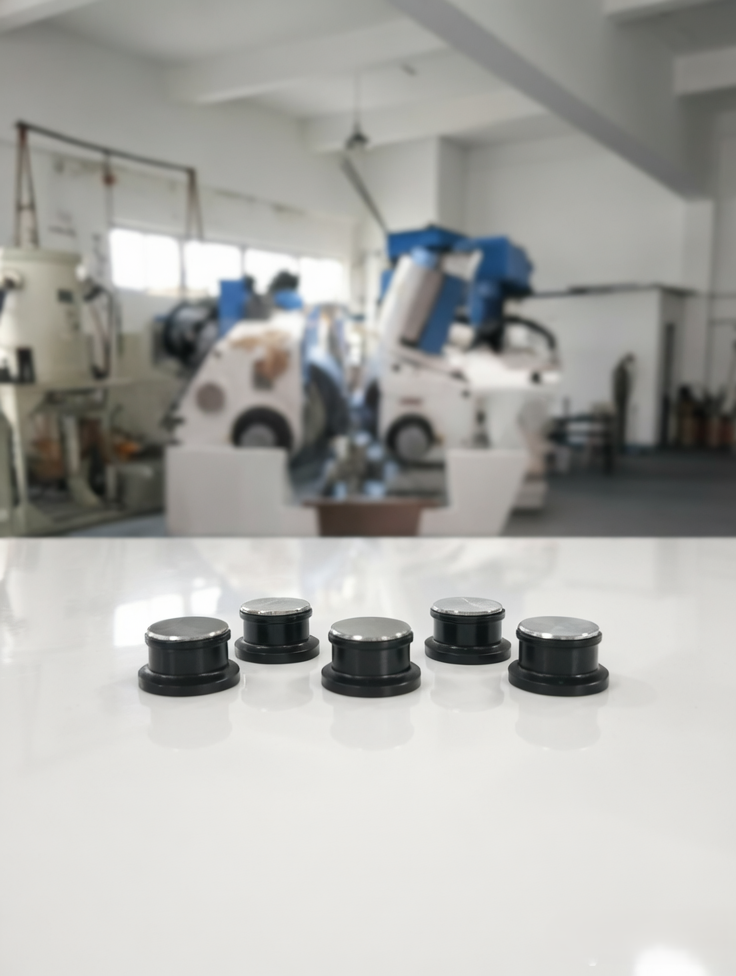

wKgZO2m6Mv-AMnrJAAuJ0G4-o20497.png碳化硅陶瓷

從材料性能看,氮化硅與碳化硅存在顯著差異。氮化硅的核心優勢在于高韌性,斷裂韌性可達6-8 MPa·m1/2,低熱膨脹系數約2.5-3.5×10??/K,抗熱震性優異,適合承受頻繁溫度波動和機械沖擊的場景,如高速軸承、發動機部件。然而,其導熱系數相對較低,約為27-40 W/m·K,在散熱需求高的應用中存在瓶頸。

碳化硅則相反:導熱系數高達120-200 W/m·K,是氮化硅的3-5倍;長期使用溫度可達1600°C,遠超氮化硅的1200-1400°C;硬度高、耐磨性強。但其斷裂韌性較低,約為3-5 MPa·m1/2,脆性較大。

針對碳化硅陶瓷盤的開發,建議采取以下技術策略:

聚焦高熱導率特性:在半導體工藝中,晶圓承載盤需要快速均勻散熱以避免熱應力損傷芯片,碳化硅的高導熱性是核心賣點。

正視韌性短板:通過高純度原料,純度大于99.5%,以及致密化燒結工藝如無壓燒結或熱壓燒結,優化晶界相,提升材料本征強度,彌補韌性不足。

精密加工保障:碳化硅硬度極高,加工難度大,需建立數控磨削、激光切割等后處理能力,確保尺寸公差和表面質量。

海合精密陶瓷有限公司在制造實踐中,通過優化材料配比和先進燒結控制技術,在保證導熱性能的同時提升了制品的可靠性,其產品已在熱處理和半導體領域積累應用經驗。

二、產品優劣勢與市場定位

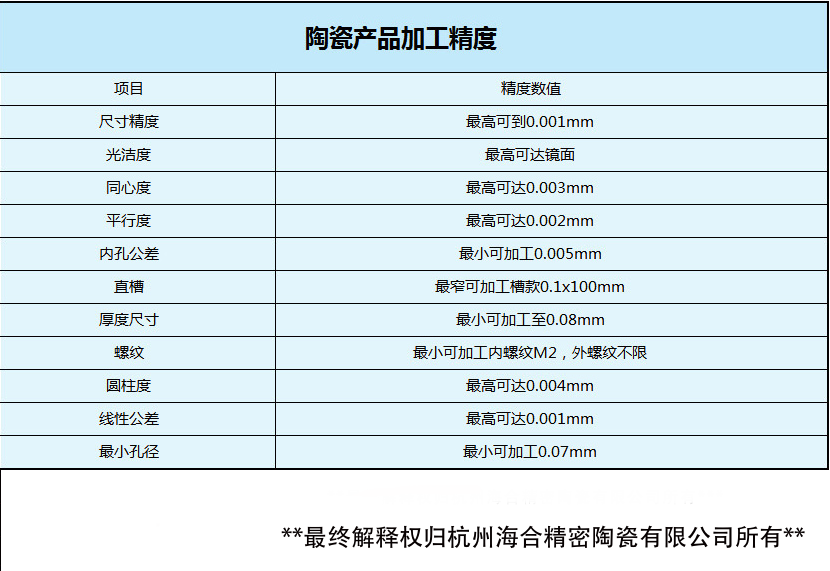

wKgZPGm4w6SATW5dAANdz7wrphI975.png碳化硅陶瓷加工精度

優勢分析:碳化硅陶瓷盤的核心競爭力在于高熱導+耐高溫+耐腐蝕的組合性能。在1000°C以上氧化環境中,其穩定性優于金屬和多數陶瓷;在頻繁熱循環中,低熱膨脹與高導熱的平衡使其抗熱疲勞性能突出,1000次熱循環后強度損失低于5%。

劣勢分析:加工成本高、脆性大是主要制約。與氧化鋁陶瓷相比,碳化硅原料和燒結成本高出數倍;與氮化硅相比,抗沖擊能力較弱。

市場定位:碳化硅陶瓷盤應定位于“高熱通量、超高溫、長壽命”的高端工業部件,而非通用廉價備件。其目標客戶是對設備穩定性和工藝均勻性有苛刻要求的行業,如半導體前道制程、光伏電池片燒結、高溫?zé)崽幚淼取?/p>

三、場景鎖定與市場驗證

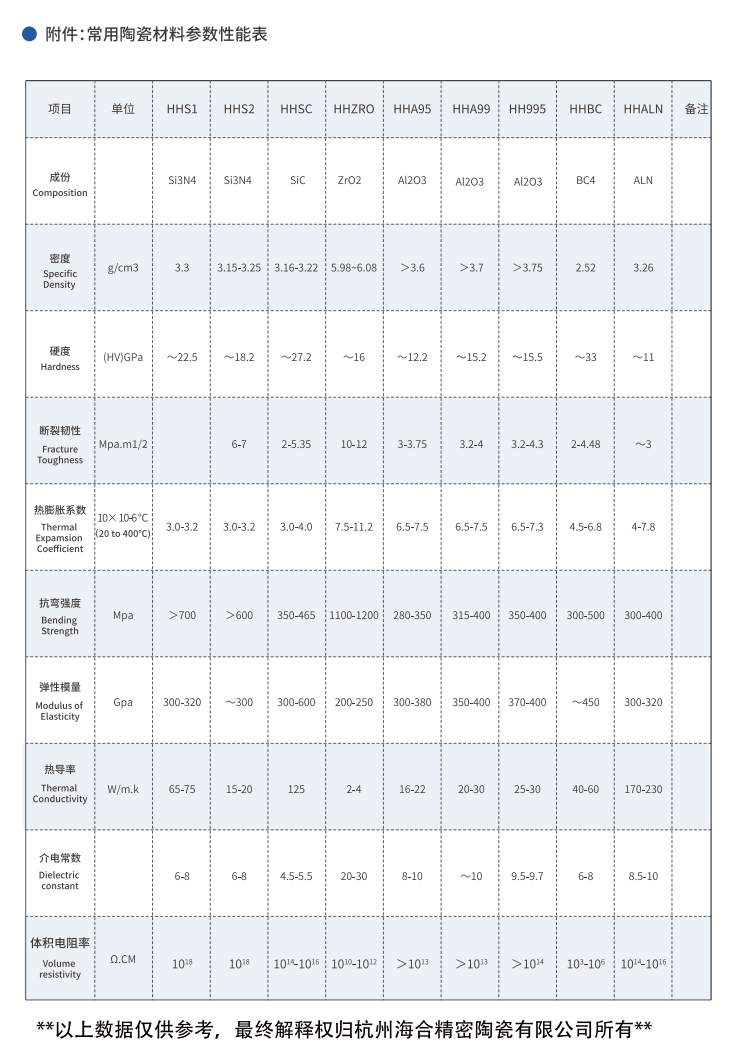

wKgZPGm4w8SACT5_AAFpMABnG18201.jpg碳化硅陶瓷性能參數

基于性能邊界,碳化硅陶瓷盤的核心應用場景包括:

半導體制造設備:用作光刻機工件臺、導軌、晶圓吸盤、刻蝕電極等。碳化硅材料在等離子體環境中耐腐蝕,且導熱均勻,可提升良率。2025年全球半導體設備用碳化硅陶瓷市場規模約13.02億美元,預計到2032年將接近18.02億美元。

光伏產業鏈:用作硅料提純坩堝、電池片擴散爐載盤??赡褪?800°C熔融硅侵蝕,高導熱性保證溫度均勻性。

高溫?zé)崽幚砼c窯具:用作承燒板、爐膛內襯,替代氧化鋁制品,壽命可提升2-3倍。

市場驗證方面,力星股份已明確表示碳化硅陶瓷球產品可應用于航天等高端裝備領域,顯示該材料在極端工況下的可行性正在獲得產業認可。

四、國內外市場行情與未來布局

國際市場:全球碳化硅技術陶瓷市場處于穩健增長通道,2025年市場規模為56.0億美元,預計2026年增至60.1億美元,2032年達95.0億美元,年復合增長率為7.84%。歐美日企業在高純度CVD碳化硅、大尺寸部件領域仍具技術優勢。

國內市場:半導體與新能源產業鏈的自主可控需求,為國產碳化硅部件帶來窗口期。中國企業在反應燒結、無壓燒結碳化硅領域產能擴張迅速,正從低端密封件向半導體吸盤等高端部件升級。碳陶制動盤領域,國產化已推動價格降至進口產品二十分之一,驗證了規?;当韭窂健?/p>

未來布局建議:

產品線上:向大尺寸、高純度、復雜結構方向延伸,如300mm晶圓用吸盤、CVD碳化硅涂層產品。

產業鏈上:向上游高純粉末原料延伸,保障供應鏈穩定;向下與設備商聯合驗證,縮短認證周期。

區域布局上:把握亞太地區半導體與光伏制造集聚優勢,同時關注歐美市場對低碳供應鏈的偏好,推進綠色生產工藝。

海合精密陶瓷有限公司作為行業參與者,可在現有固定盤、載盤產品基礎上,強化與半導體設備商的聯合研發,積累工藝數據,提升產品在核心產線的驗證通過率。

綜上所述,碳化硅陶瓷盤的技術路徑應緊扣高導熱與耐高溫優勢,市場策略需聚焦半導體、光伏等高價值場景。通過扎實的工藝控制與客戶驗證,逐步建立國產高端部件的可靠口碑。
