在射出成型領域中，冷卻系統至關重要。塑件必須冷卻固化至特定溫度，脫模頂出時才能具備足夠的剛性，以避免塑件因外力產生變形，并可保持尺寸穩定性。此外，冷卻時間占整個成型周期70%-80%的時間，因此良好的冷卻系統可以大幅縮減成型周期、提升產能。

然而對許多大型產品的模具而言，水路數量多且復雜，這導致在分析之前，須耗費大量時間整理模具中各群水路的進出途徑。Moldex3D Studio的冷卻水路回路精靈提供可整理、編輯水路線條的便利工具，能有效、快速整理復雜的水路路線，加速前處理進程；并以線條代替3D實體水路，減少網格生成的失敗率，提升仿真分析速度。

冷卻水路回路精靈能自動生成最長的適當水路曲線，并標示進出口。在擁有實體3D水路以及水路進出口位置的前提下，該功能可協助用戶快速建立水路回路曲線。本文將示范使用工具頁的中心線、連接信道曲線，再透過冷卻水路回路精靈完成水路回路及進出水口設定*。

*注：本文所介紹的功能僅供演示目的，冷卻水路回路精靈支持更多樣的建立水路曲線功能。

操作流程

步驟1：萃取水路的中心線條

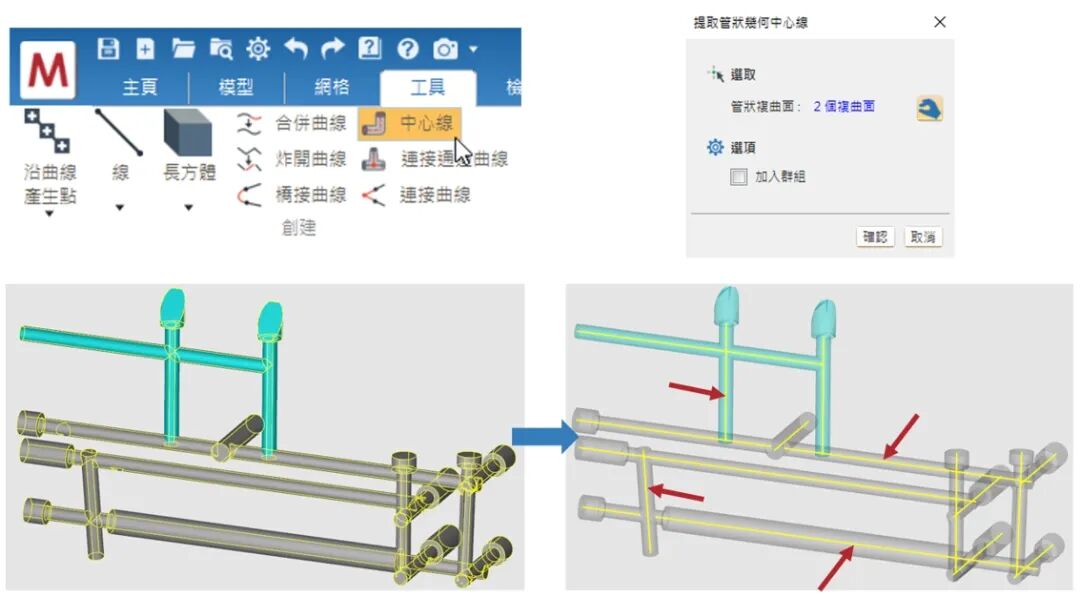

匯入幾何后，在建立水路前，先使用工具欄的中心線來萃取模型中的3D實體水路幾何面，擷取所需的水路幾何線條。點選中心線并進入建構中心線的接口后，框選要萃取中心線的實體水路曲面群，也可以一次框選多個實體水路曲面群，框選好之后點選確認，即完成中心線萃取（右下方圖中的黃色中心線條）。

步驟2：整理連接不完整的水路線條

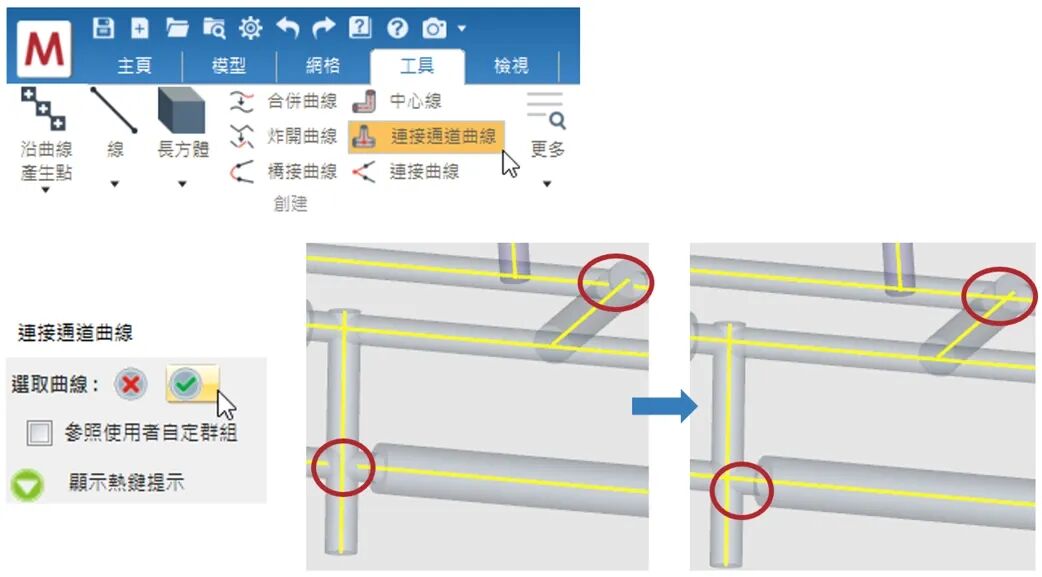

由工具欄點選連接信道曲線，并框選之前產生的中心線條，點選打勾完成，就會發現之前未連接的線條已自動連接。

步驟3：用冷卻水路回路精靈完成水路回路及進出水口設定

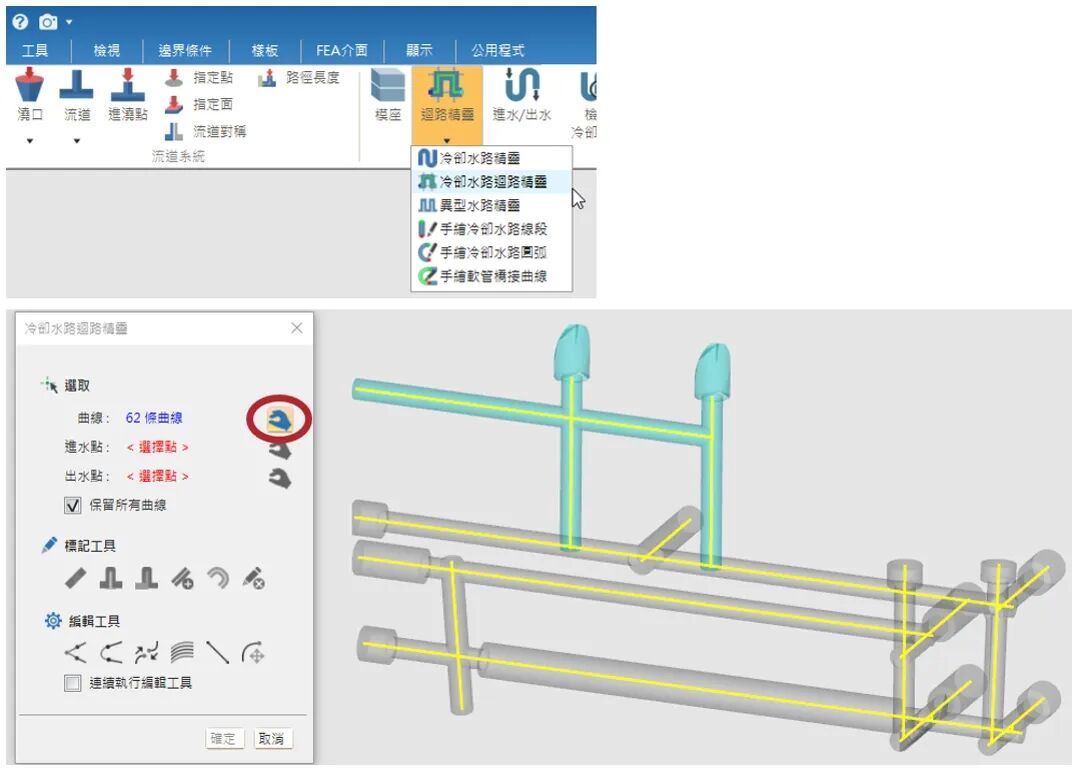

在模型頁面點選回路精靈中的冷卻水路回路精靈，框選連接好的水路線條，再一次點選抓取完成選取。

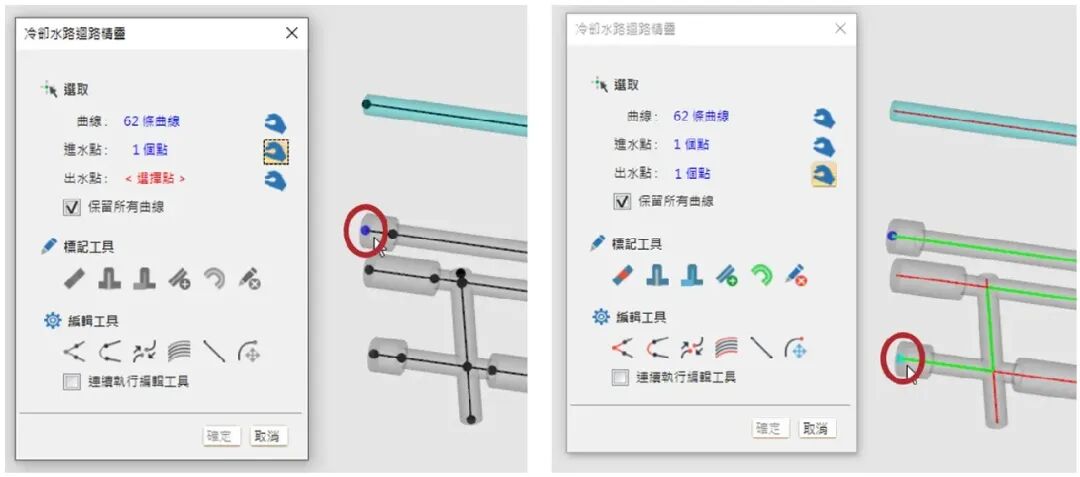

接著點選進水點抓取按鈕，并點選進水口端點，完成后端點會變成藍色。接著點選出水點抓取按鈕，并點選出水口端點，完成后端點會變成綠色，并顯現一條路徑最長的適當水路，并以綠色線條顯示。

冷卻水路回路精靈提供標記／編輯工具

標記工具

冷卻水路回路精靈提供六種標記工具，可以標記不通過的線段（止水栓），或依照模具的水路需求來設定某段水路最后轉出的功能屬性。這些工具分別為：標記止水栓、標記隔板式水路、標記噴泉式水路、標記額外水路、標記軟管、移除標記。

編輯工具

冷卻水路回路精靈亦提供六種編輯工具，可以編輯現有的各線段。這些工具分別為：連接曲線、橋接曲線、合并曲線末端、均分曲線、線（拉線）、移動曲線末端。

標記工具操作示范：標記止水栓、標記隔板式水路

步驟1

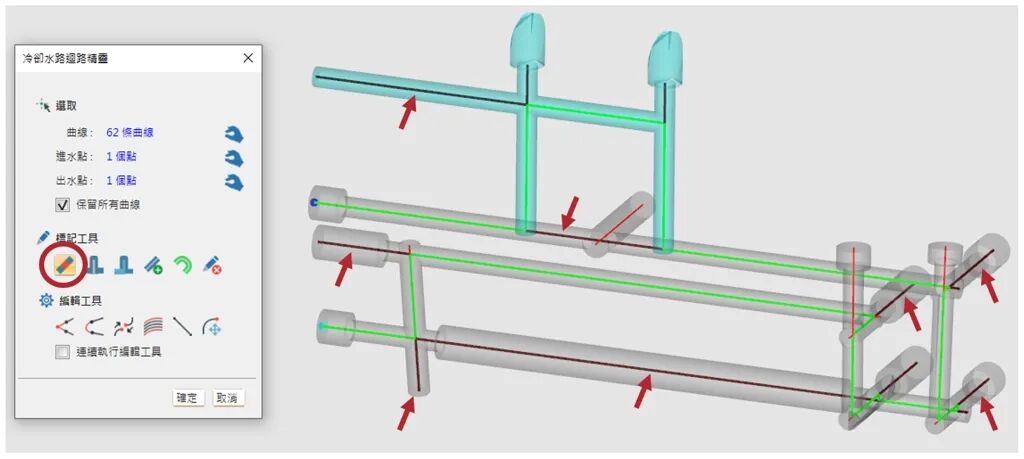

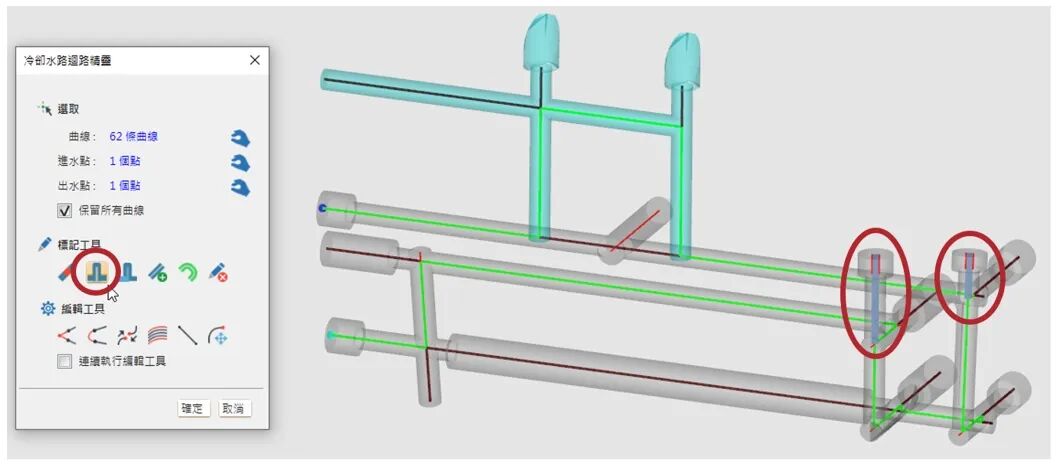

點選標記止水栓后，選取止水栓放置處的線條以阻止水路運行，被點選的線條以黑色顯示。

步驟2

接著標記隔板式水路位置，點選后線條會改變顏色，并變粗。

步驟3

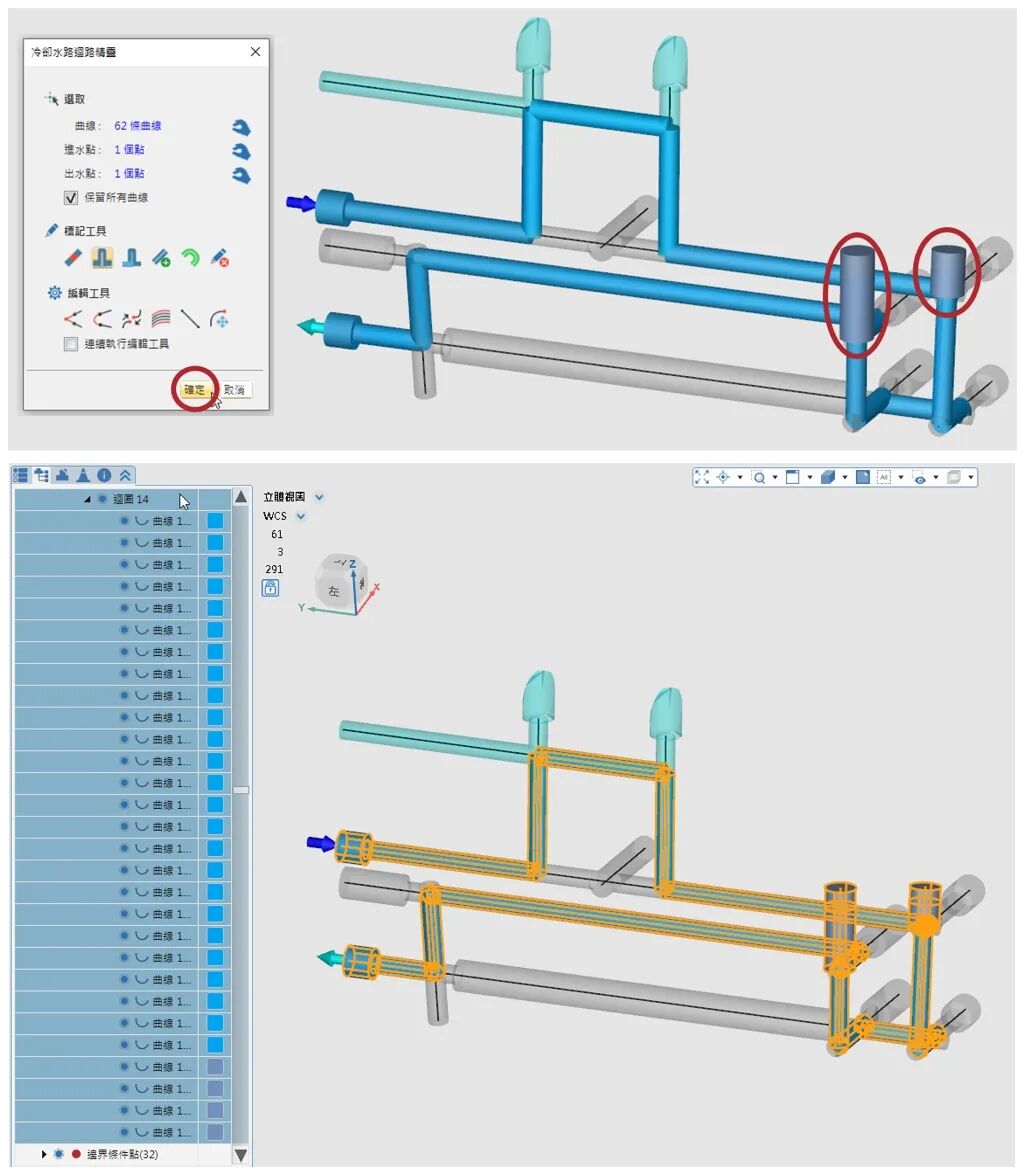

標記完成后，點選確定，即可看到設定完成的水路及進出水口位置，并自動歸組到冷卻水路中。

編輯工具操作示范：連接曲線、橋接曲線

步驟1

在已連接完成的水路中心線條中，選取要設定的水路群組。進入冷卻水路回路精靈的接口，框選所需要的水路連接線，并點選水路進水口及出水口。

步驟2-1：連接曲線

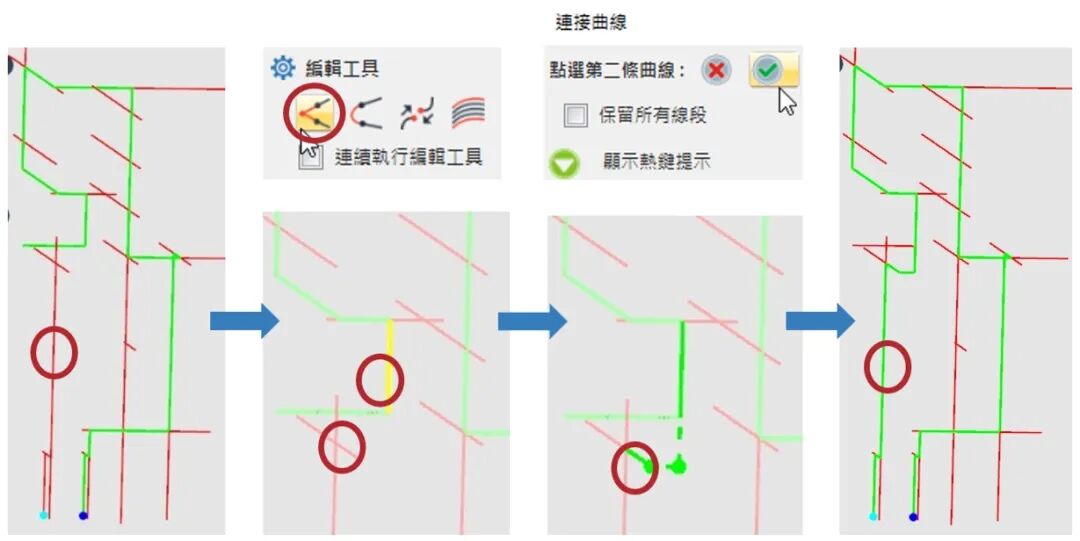

若因中間缺少相接曲線，而使自動產生的水路（綠色線條）無法連接到出水口（青色端點），使用編輯工具中的連接曲線，并選取要連接的兩個曲線端點，即黃色線段的末端端點與目前沒有相連的紅色線段末端端點。點選完成后即可看到一個新的完整水路（以綠色線條顯示），連接進出水口的水路線條。

步驟2-2：橋接曲線

若因中間缺少外部相接曲線，而使自動產生的水路（綠色線條）無法連接到出水口（青色端點），使用編輯工具中的橋接曲線來連接紅、綠兩個水路群，選取要連接的兩個端點，完成后會出現彎管線條，將斷開的水路群組加以相連，成為連續水路。另外，透過標記工具中的標記軟管，可將該彎管線條標注為軟管水路，完成后該線段會以加粗的綠色軟管顯示

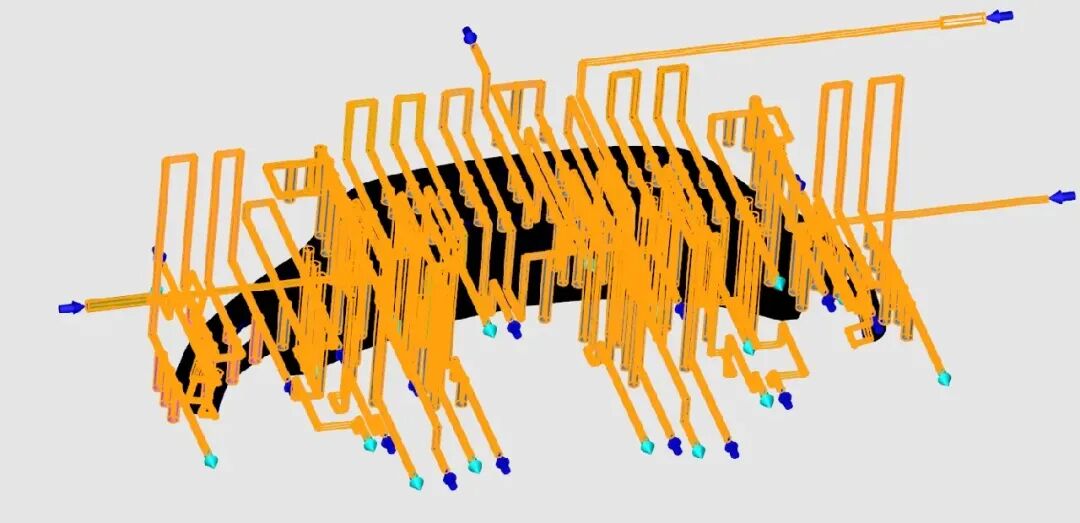

最后藉冷卻水路回路精靈協助，整理其他不同群組的水路回路，生成個別的水路曲線，并自動編入水路中的各組別，成為完整的模具冷卻水路群，方便使用者后續管理及進行分析。
