GM1415是一款輸入電壓高達40V，輸出的電流高達1A的快速瞬態響應超低噪聲LDO，具有3μVRMS的超低輸出電壓噪聲和高達88dB的電源紋波抑制比，這使得該器件非常適合敏感的射頻電源、儀器儀表、音頻和醫療影像應用。

GM1415兼顧“高效、穩定與低噪”三大核心需求，在關鍵性能指標上實現全面升級，可完美替代TI的TPS7A4700、TPS7A4701等芯片。

二、產品特性

• 寬輸入電壓范圍：2.1V 至 40V
• 輸出電壓：

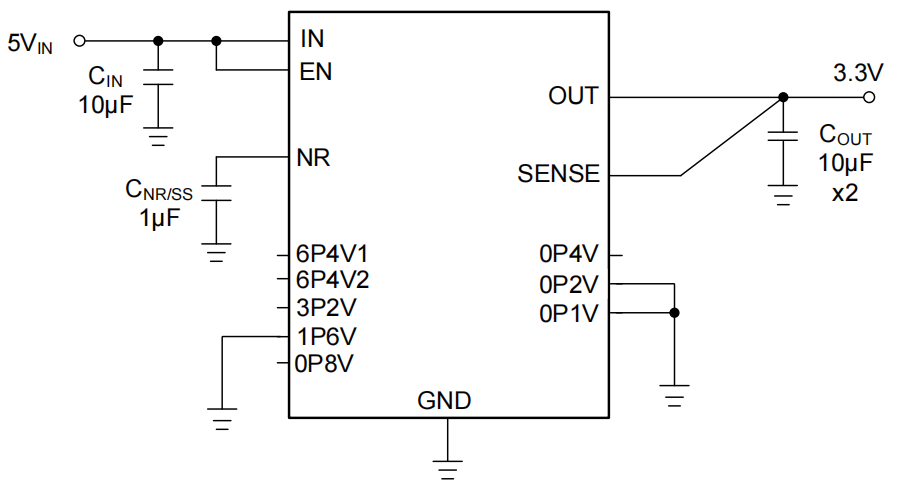

-1.4V 至 20.5V 可編程引腳輸出(無需反饋電阻和前饋電容)

-1.4V 至 VIN-VDO 可調輸出(外部反饋電阻調壓)

• 輸出電流：1A
• 壓差電壓：1A 時為 276mV
• 超低噪聲：3μVRMS（10Hz 至 100kHz）
• 電源抑制比：88dB/75dB（100Hz/100kHz）
• 1mA 靜態電流
• 1μA 關機時的靜態電流
• 優化快速瞬態響應
• 支持最小 10μF 輸出電容穩定
• 內部保護電路包括：電流限制、熱限制以及過溫保護，熱阻僅為32°C/W
• 20 引腳低熱阻QFN封裝
• 溫度范圍：- 55°C - +125°C

三、產品應用

• 醫學和影像應用
• 射頻和PA電路
• 測試和測量等數據采集系統
• 音頻設備

四、核心優勢

（1）寬壓大電流適配

輸入電壓范圍達 2.1V-40V，最大輸出電流 1A，適配高電壓前級供電與大電流負載場景。

（2）優異抗干擾能力

100Hz 頻段 PSRR 達 88dB，有效抑制輸入電壓波動，保障輸出穩定。

（3）平衡性能功耗

1A 輸出壓差 276mV，靜態電流 1mA，兼顧效率與低功耗需求。

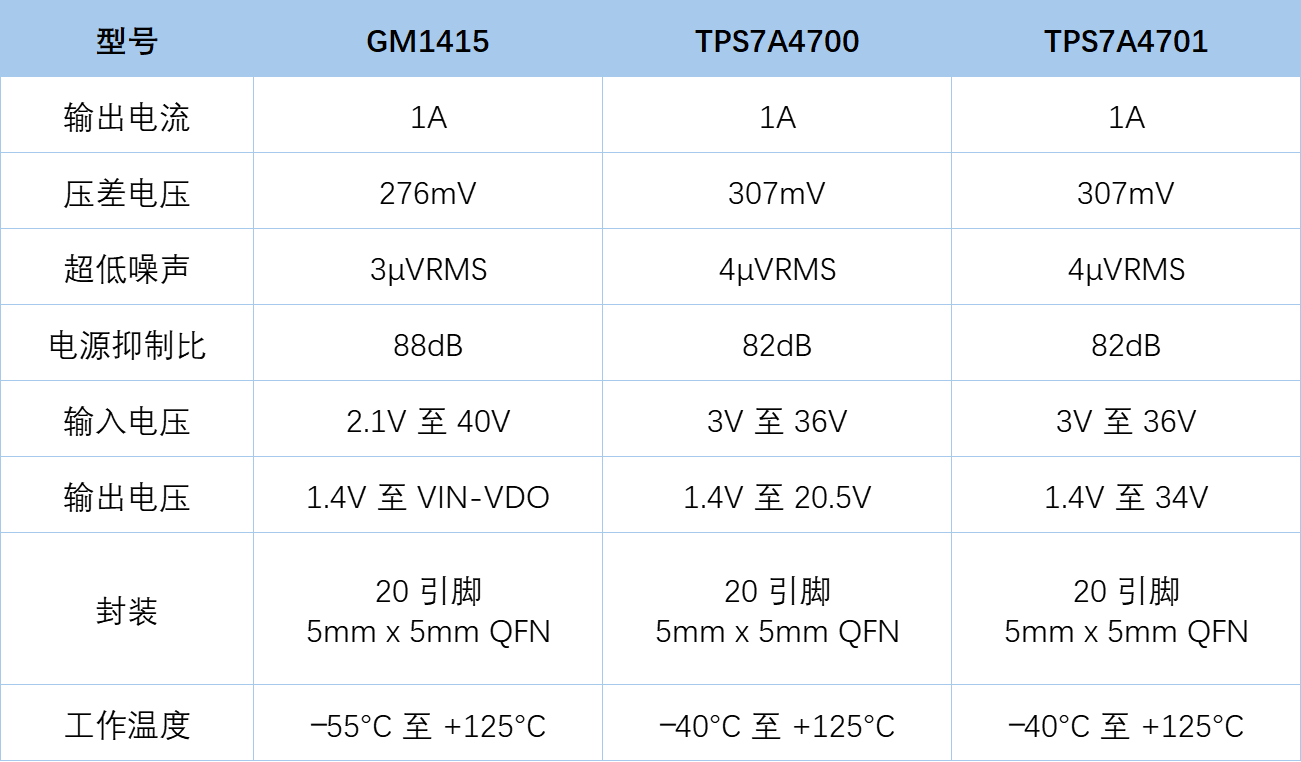

五、pin to pin 可替換 產品

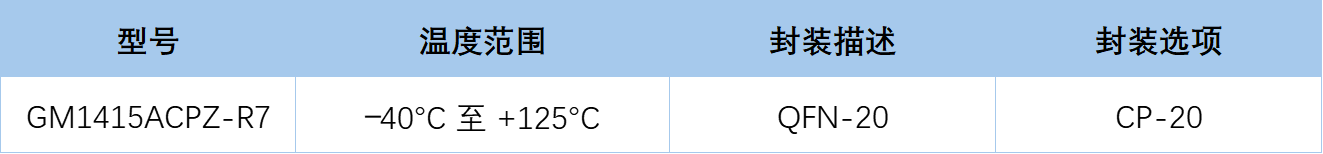

六、訂購指南

隨著40V、1A高性能正壓LDO產品的推出，共模已完善40V、150mA~1A正壓產品矩陣；接下來我們也即將推出-40V、1A超高性能負壓LDO型號，并持續完善-30/-36/-45V、200mA~1A的負壓產品矩陣，進一步構建更完整的高壓超高性能LDO家族，賦能更多應用場景，敬請期待！??！

想提前了解更多內容，歡迎關注“共模半導體”微信公眾號~
