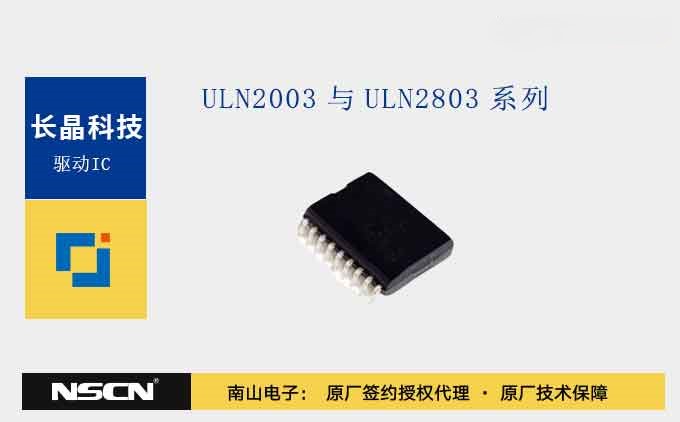

在工業自動化、智能家居以及各類精密控制場景中，步進電機憑借其精準的位置控制和開環穩定性，成為了執行機構的首選。然而，步進電機無法直接由單片機（MCU）的I/O口驅動，必須借助專用的驅動芯片進行功率放大和電流吸收。這里，南山電子介紹長晶驅動芯片ULN2003與ULN2803系列高可靠性步進電機驅動方案。

經典架構，穩定可靠

ULN2003A/E 與 ULN2803 是專為驅動高電壓、大電流負載而設計的集成電路。它們內部集成了高壓、大電流達林頓晶體管陣列，具有以下核心特性：

1. ULN2003A/E：7通道驅動能手

- 規格參數：該系列芯片支持 50V 的高壓輸出，單通道連續驅動電流能力高達 500mA。這意味著它足以驅動大多數小型及中型步進電機（如常見的5V/12V四線或六線步進電機）。

- 封裝多樣性：為了適應不同的電路板設計需求，ULN2003提供了 SOP16、TSSOP16 以及傳統的 DIP16 封裝。其中DIP封裝非常適合插拔式實驗板與教學演示，而SOP/TSSOP則更適合高密度貼片生產。

- 應用場景：ULN2003 最經典的應用莫過于驅動四相步進電機。芯片內部集成的7個通道中，通常使用其中4個通道分別連接步進電機的A、B、C、D相線圈，配合單片機輸出時序脈沖，即可實現電機的正反轉與精確步進。

2. ULN2803：8通道增強版

- 擴展通道數：相較于ULN2003，ULN2803 提供了 8個通道，封裝形式為 SOP18。這使得它不僅能夠驅動兩相步進電機，還能同時控制更多外圍設備（如繼電器或LED指示），非常適合需要更多I/O擴展的復雜控制系統。

- 電流能力：同樣具備 500mA 的單通道驅動能力和 50V 的耐壓，確保了驅動大功率負載時的安全余量。

核心技術優勢

1. 達林頓陣列結構：

芯片內部采用復合管結構，具有極高的電流增益。這意味著只需要微小的單片機電流（通常是微安級別），就能驅動芯片輸出500mA的大電流，實現了“以小控大”。

2. 內置鉗位二極管：

驅動步進電機這類感性負載時，斷電瞬間會產生極高的反向感應電動勢，極易擊穿驅動器件。ULN2003和ULN2803內部集成了續流二極管，該二極管直接連接至輸出端和公共端（COM），為反向電流提供了泄放回路，有效保護芯片和電機繞組。

3. 兼容TTL/CMOS電平：

輸入端可以直接連接單片機的GPIO口（如5V或3.3V邏輯），無需額外的電平轉換電路，極大地簡化了電路設計。

作為國產芯片中的佼佼者，長晶科技（JSCJ）生產的ULN2003/2803系列繼承了該型號的經典電氣特性，同時在工藝上進行了優化，確保在嚴苛的工業環境下依然能夠保持穩定的性能。

- 高性價比：長晶系列在保證與進口芯片（如TI、ST等）完全兼容的基礎上，提供了更具競爭力的成本優勢，尤其適合大批量生產的消費電子和工業控制設備。

- 熱性能優異：即便在500mA的滿載條件下，SOP封裝依然能通過合理的PCB散熱設計保持良好的熱分布，確保長時間驅動的穩定性。

無論是對于電子愛好者的DIY項目，還是對于工程師設計的工業控制器而言，ULN2003 和 ULN2803 都是驅動步進電機不可或缺的關鍵元件。它們以簡單的接口、強大的驅動能力以及內置的保護機制，構建起了低功耗邏輯電路與高功率電機執行器之間的堅固橋梁。
