TEC半導體制冷器的核心原理是?帕爾帖效應?——當直流電通過由N型和P型半導體材料組成的電偶對時，一端會吸收熱量（冷端），另一端會釋放熱量（熱端），從而實現無機械運動的固態制冷。

這一現象由法國物理學家讓·查爾斯·珀爾帖于1834年發現，其本質是電荷載流子（電子和空穴）在不同能級半導體材料界面處發生能量轉移：電流從低能級流向高能級時吸熱，反之則放熱。與傳統壓縮機制冷依賴?yán)涿较嘧儾煌?，TEC通過電流方向直接控制冷熱端切換，響應快、靜音、無振動，且可雙向控溫——反轉電流即可從制冷轉為制熱。

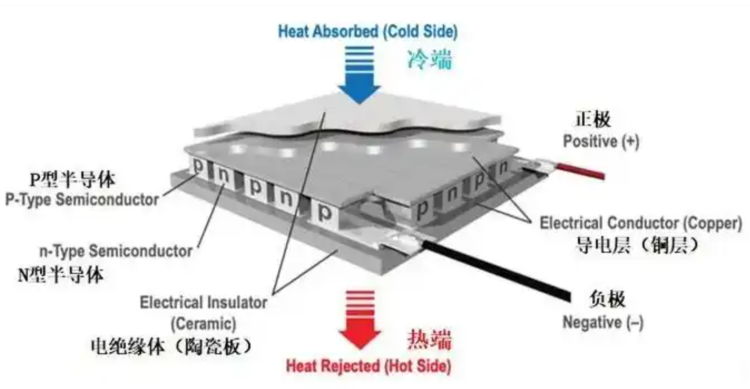

實際應用中，單對半導體元件的制冷能力有限，因此會將數十至上百對N-P電偶串聯成“熱電堆”，夾在兩片高導熱陶瓷基板之間，形成完整的TEC模塊。冷端貼合需冷卻的物體（如激光器芯片、醫療試劑），熱端則通過散熱片和風扇將熱量導出。其最大溫差可達70℃以上，控溫精度可達±0.1℃，特別適合微型化、高精度場景。

但TEC也有明顯局限：能量轉換效率較低（COP通常低于0.5），功耗較高，且制冷量隨環境溫度升高而衰減。因此它不適用于大功率制冷（如家用冰箱），而是成為電子設備散熱、車載小冰箱、PCR儀、光通信模塊等“小冷量、高精度”場景的首選方案。

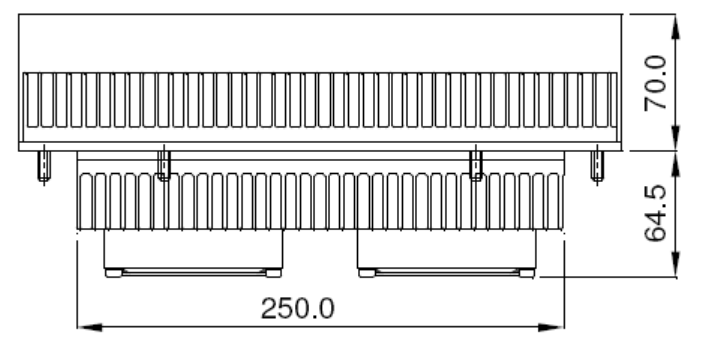

在半導體冷端、熱端安裝散熱器及風扇，形成半導體制冷系，圖如下圖所示：

圖半導體制冷器結構圖

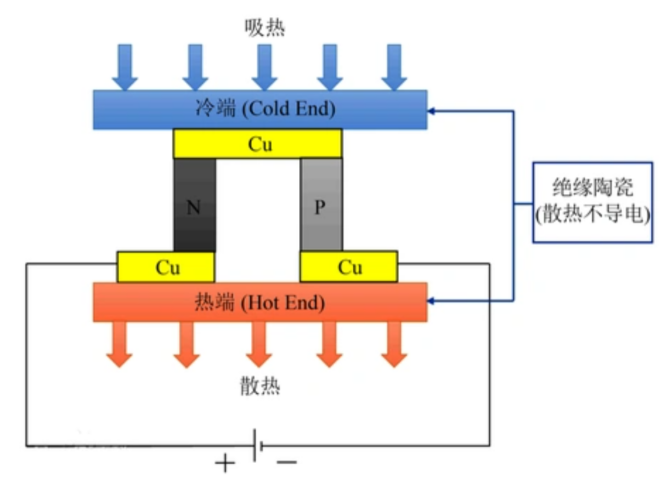

半導體制冷器工作原理圖如下圖所示：半導體制冷器工作時，給半導體制冷芯片通過直流電源，制冷芯片由于帕爾貼效應，一段產生制冷量，另外一段產生熱；

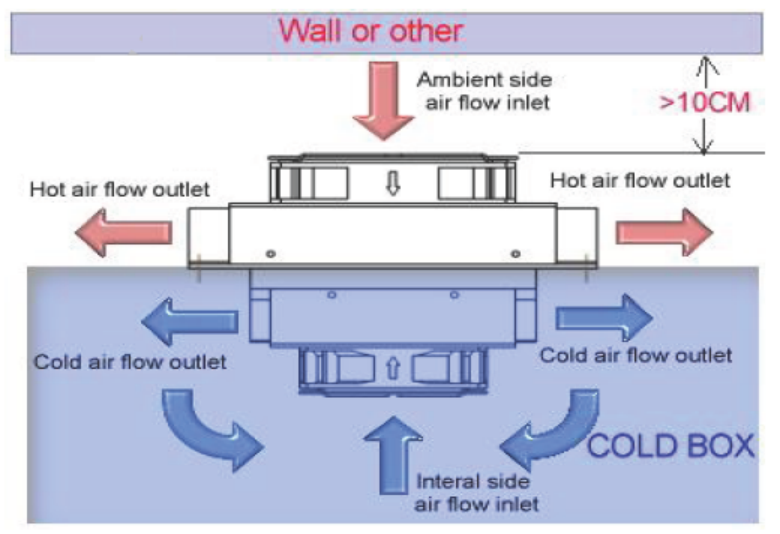

機柜箱體電氣元件工作產生熱量，把柜體中的空氣加熱到一定溫度（比柜體外部溫度高），箱內熱空氣通過半導體風扇被吸入散熱器，把熱量傳給內部半導體散熱器，通過制冷芯片冷端制冷；與此同時，冷箱外部的散熱器通過熱傳導吸取內部散熱器的熱量，并通過散熱片進行熱交換將熱量釋放到外部環境中。

圖半導體制冷器工作原理圖
