隨著全球能源結構的轉型，分布式光伏發電系統已飛入尋常百姓家。無論是戶用屋頂電站，還是大型地面電站，安全始終是懸掛在每一位工程師頭頂?shù)倪_摩克利斯之劍。

在光伏逆變器的設計中，除了大家熟知的MPPT效率與轉換效率外，還有一個極為關鍵的指標——剩余電流檢測。它不僅關系到系統的穩定運行，更直接關系到人身安全。今天，我們就來深入探討這一技術，并解析專為滿足最新太陽能安全標準而生的檢測方案。

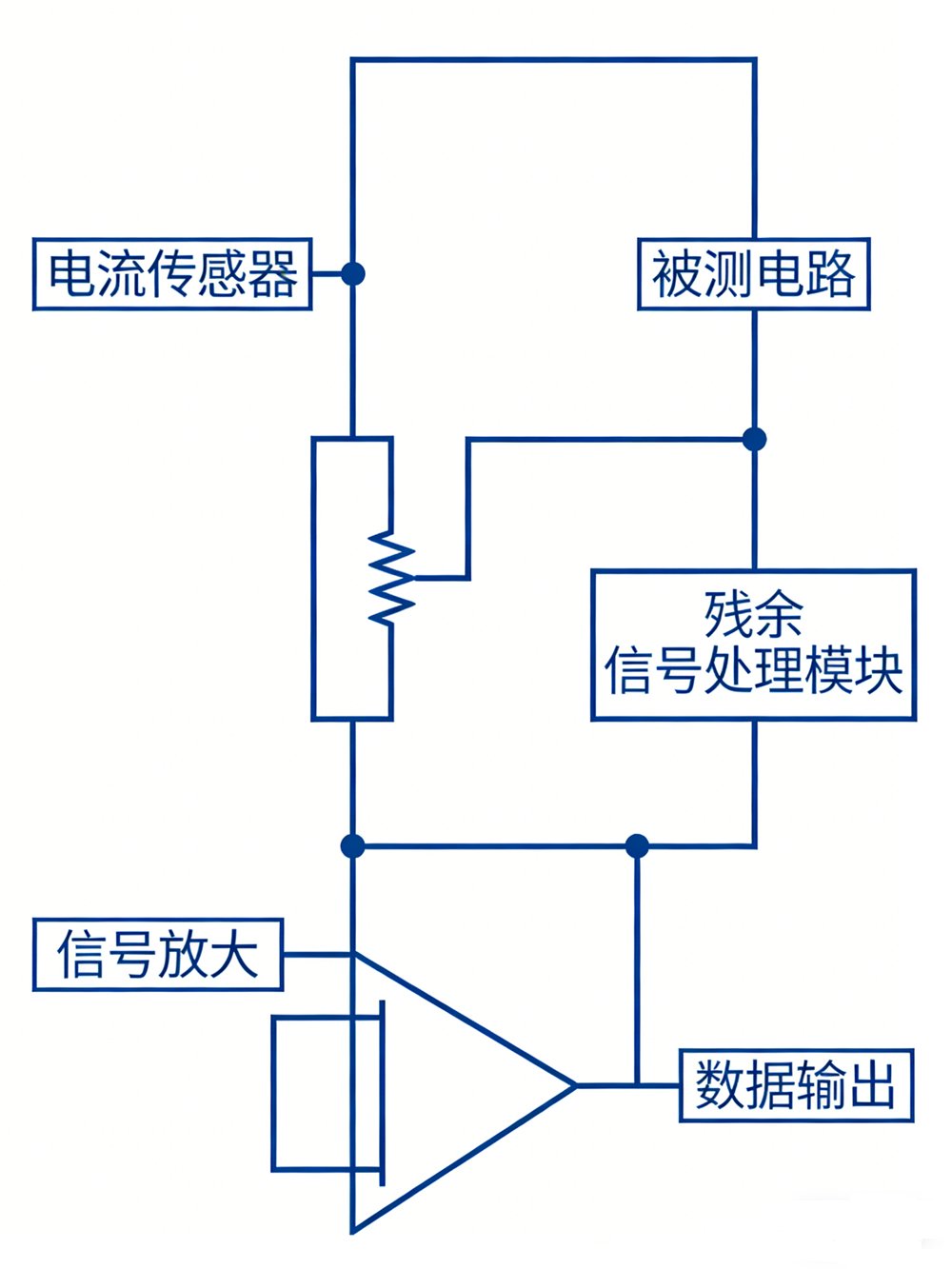

為什么光伏系統需要高精度剩余電流檢測?

在單相或三相的光伏逆變器中，由于線路對地分布電容的存在，以及設備老化導致的絕緣性能下降，會產生泄漏電流。

傳統的漏電保護開關往往閾值較大，反應速度或精度難以滿足日益嚴格的國際安全標準(如IEC 62109)。特別是在系統啟動或發生故障時，微小的直流剩余電流如果不被及時發現，可能會演變成電弧故障，引發火災。

因此，對毫安級(mA級)剩余電流的精準捕捉，成為了高端光伏逆變器的剛需。這就需要傳感器不僅要體積小、抗干擾能力強，還要具備極高的精度和穩定性。

專為光伏而生：傳感器設計的新思路

為了應對這一挑戰，全球電量傳感器領域的領導者LEM，推出了專為太陽能裝置打造的CTSR系列電流傳感器。

該系列在設計之初，便直接對標最新的太陽能逆變器安全標準。如果你有機會拆解一臺高性能的光伏逆變器，很可能會在控制主板旁邊發現這個小巧的身影。

CTSR系列有幾個顯著的技術亮點：

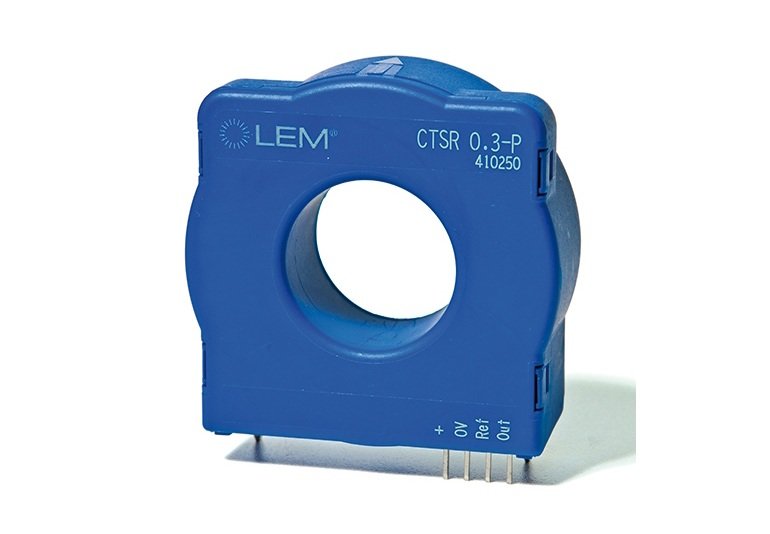

緊湊型PCB安裝設計

這是一個重量僅28克的PCB(印刷電路板)安裝型元件。對于內部空間寸土寸金的逆變器設計而言，輕量化和小型化意味著布局更靈活，散熱處理也更簡單。

大孔徑適應復雜布線

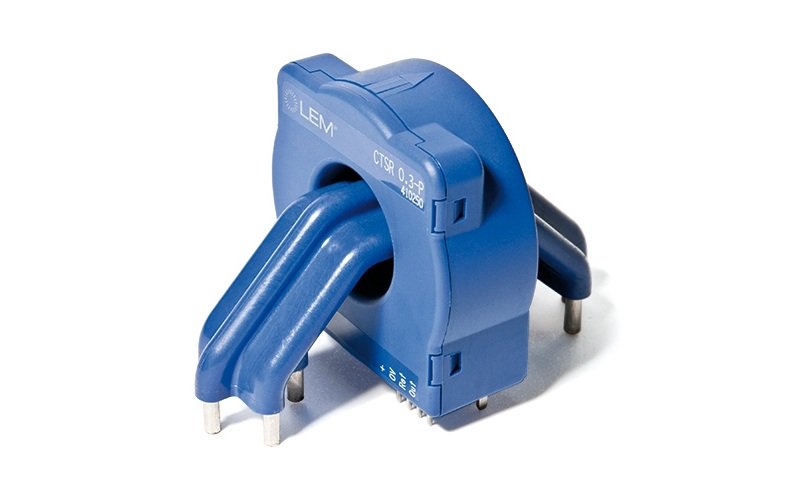

它擁有一個直徑為20.1mm的孔徑。這個設計非常巧妙——它不僅僅是為了穿過一根粗電纜，更是為了輕松容納多根導體同時穿過。在單相或三相配置中，該孔徑允許相線和中性線同時穿過，傳感器直接測量流經孔徑的所有瞬時電流的矢量和，從而精準計算出剩余電流。

mA級精準測量能力

針對不同功率等級的逆變器，CTSR系列提供了兩種關鍵型號：CTSR 0.3-P 和 CTSR0.6-P。它們分別針對300mA和600mA的標稱剩余電流進行優化。

在+25°C的環境溫度下，這兩款型號在無偏移時的精度分別高達1.9%

和1.5%。如此高的精度，確保了在發生高泄漏電流的瞬間，傳感器能迅速通過模擬輸出觸發安全系統，切斷危險，真正做到“防患于未然”。

低功耗與智能化功能并重

在追求綠色低碳的今天，傳感器自身的功耗也是設計考量的重點。

CTSR系列采用+5V直流供電，在測量標稱一次剩余電流時，CTSR 0.3-P與CTSR0.6-P的典型電流消耗分別僅為17.8mA和18.1mA。

值得一提的是，LEM在細節上考慮得相當周到。該系列允許用戶訪問其內部參考電壓，并集成了自檢和消磁等功能選項。

自檢功能：允許系統在上電或定期維護時，驗證傳感器本身是否工作正常，極大地提高了系統的功能安全等級。

消磁功能：有效消除了由于過載或大電流沖擊可能殘留在鐵芯中的剩磁，保證了傳感器在長期工作中的持續精度。

不止于光伏

雖然CTSR系列是為太陽能裝置量身定做，但其出色的對稱故障檢測能力，使其同樣適用于中等功率逆變器中的故障檢測，以及各類開關電源中的安全監控。

在電力電子設備越來越追求高可靠性的今天，選擇一顆經過嚴苛認證、專為特定場景設計的傳感器，無疑能為產品的安全認證和市場競爭力加上一枚重要的砝碼。

作為LEM在中國市場的授權合作伙伴，浮思特科技始終致力于將國際頂尖的傳感器技術引入本土新能源產業。無論是CTSR系列在光伏領域的精準守護，還是LEM在其他應用領域的全面布局，我們都能為您提供專業的技術支持與可靠的供應鏈服務。
