一、行業痛點

在木材切割的鋸片轉速、進料速度、切割精度，以及木材拼接的壓合壓力、膠層厚度、拼接對齊度等工藝參數在線監測與控制領域，西門子 S7-200系列PLC憑借抗干擾性強、編程便捷、適配工業現場的優勢，成為中小型木材加工生產線控制核心的首選。但隨著木材加工行業智能化、數字化升級，以及行業對生產工藝標準化、能耗精細化管理的要求提升，傳統控制模式的弊端逐漸凸顯：

S7-200本體僅配備RS485口，無以太網通訊接口，無法接入車間局域網實現數據互通；

如何在保留S7-200原有程序資產的基礎上，實現以太網高速通訊，成為木材加工企業設備升級的核心需求。遠創智控（YC）推出的PPI-ETH-YC02以太網通訊處理器，成為破解該行業痛點的關鍵解決方案。

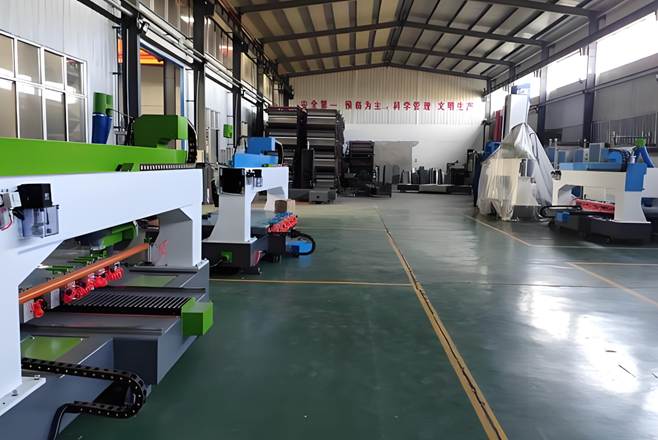

二、項目概況：木材加工產業園切割拼接生產線在線監控

用戶：山東某木材加工產業園C企業

監測因子：鋸片轉速、進料速度、切割厚度、壓合壓力、膠層厚度、拼接對齊度、設備運行負載

控制核心：西門子S7-200 CPU226 AC/DC/Rly（6ES7 216-2BD23-0XB8）

通訊橋梁：遠創智控PPI-ETH-YC02 以太網通訊處理器

上位平臺：木材加工車間MES生產管理系統 +園區智能制造大數據中心

現場交互：昆侖通態TPC7062Ti國產觸摸屏

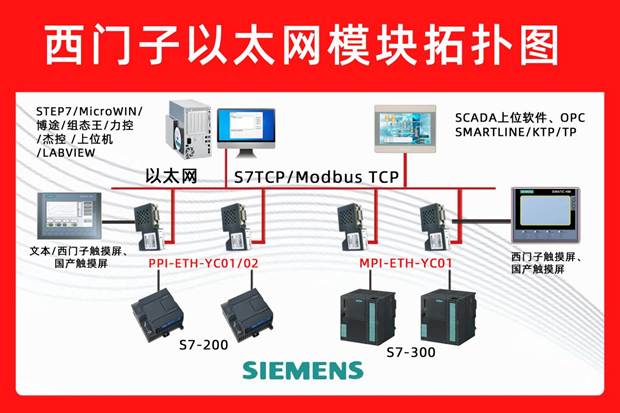

網絡拓?fù)洌呵д坠I(yè)交換機（華三 S5130S-10P-PWR-EI）→工業網線→木材加工車間中控室

三、方案設計：雙網口 “一網到底”

PPI-ETH-YC02模塊自帶兩個RJ45端口，內部集成工業級交換芯片，可同時實現與上位機的以太網通訊和與國產觸摸屏的本地以太網連接，無需額外部署交換機，大幅降低木材加工車間的布線難度和成本，適配車間多塵、設備分散的復雜現場環境。

Port 1（NET1）：連接車間千兆工業交換機，IP 192.168.5.100/24，Modbus TCP Server端口502，供MES系統和智能制造大數據平臺輪詢采集數據，實現生產數據的集中管理與分析；

Port 2（NET2）：直連昆侖通態TPC7062Ti觸摸屏，IP 192.168.6.1/24，走西門子S7 TCP協議，通過MCGS組態軟件進行組態配置，滿足現場操作人員的實時監控與本地控制需求；

X1 9P母口：插CPU226 Port 0，PPI 187.5 kbps自動波特率識別，適配木材加工車間電機啟停帶來的強電磁干擾環境的通訊需求；

X2 9P公口：原觸摸屏PPI電纜可直接插入，實現透明橋接，保證原有HMI控制程序零改動，減少升級調試時間，降低企業改造成本。

四、實施步驟：從開箱到投運10小時完成

硬件安裝

斷電后拔出CPU226 Port 0的PPI插頭，將其插入PPI-ETH-YC02以太網通訊模塊的X1口，做好接口防塵密封處理，防止木材加工車間的木屑、粉塵侵入造成接口接觸不良；

將原有觸摸屏PPI電纜插入X2口，使用卡扣固定線路，保證設備振動時線路連接牢固，避免通訊中斷；

將模塊卡入35mm DIN導軌，24VDC電源取自CPU226傳感器電源（<100 mA），實現電源統一供電，減少車間供電線路布置；

指示燈自檢：Pwr常亮→Link1、Link2快閃→PPI燈1s閃一次，說明硬件連接就緒，可進入下一步配置。

PLC側無需修改程序

PPI-ETH-YC02以太網通訊模塊采用工業級“透明傳輸”機制，CPU226仍可使用原有Port 0自由口指令進行木材切割、拼接的工藝控制，無需進行任何塊調用或寄存器映射，完全保留原有程序邏輯，實現生產線的無縫升級，避免因程序修改導致的生產停滯。

五、經驗小結

選型關鍵點：確認PLC為西門子S7-200經典系列而非SMART系列，PPI-ETH-YC02以太網通訊模塊僅適配經典CPU；同時結合木材加工車間特性，選擇具備防塵、抗振動、抗電磁干擾的工業級配件，觸摸屏優先選用適配工業現場的國產型號，兼顧性價比與適配性。

布線與接地：木材加工車間多塵、多振動且存在強電磁干擾，需使用工業屏蔽網線，網線布置遠離電機、變頻器等強干擾設備；同時將模塊PE端子與柜內專用接地排可靠連接，RS485端與以太網端做好隔離，防止干擾信號串入造成通訊故障。
