2ns時間分辨率、500MSa/s采樣率：S3033C將為半導體器件瞬態測試提供新的解決方案

隨著半導體工藝的進步，市場要求儀器制造商提供更快速，更準確的任意線性波形產生及快速測量解決方案。而今天，我們隆重的推出高端PXIe模塊化波形發生器及快速測量單元——S3033C。

該產品憑借卓越的技術性能和創新的設計理念，將為半導體器件瞬態測試領域提供新的解決方案。特別是在NBTI/PBTI可靠性研究、RTN噪聲分析、新型存儲器RRAM、MRAM、PCRAM研發等前沿領域，S3033C將助力科研人員與工程師突破測試瓶頸，加速創新進程。

產品優勢

S3033C如何實現半導體器件瞬態測試領域的突破

任意線性波形生成（Arbitrary linear waveform generator）系統

波形精度：±(3% + 2ns)

支持波形類型：支持三角波，正弦波，方波，脈沖等。

任意線性波形生成：S3033C配備序列存儲器，最多可構建包含512個波形的輸出序列。每個波形序列可由2048個波形向量組成。

輸出電壓與電流范圍

電壓范圍：Vpp 20V(-10V~+10V, -20V~0V, 0V~+20V)

電流范圍：±(100mA)

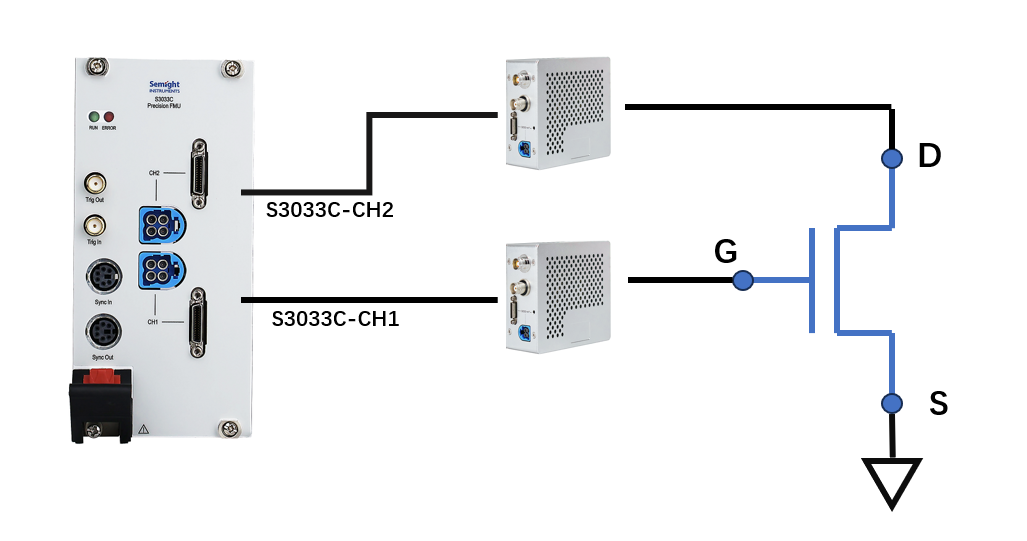

電壓與電流可同時測量，單卡即可輕松實現Fast BTI測試、Pulsed IV測試和RTN測試。

高速采樣與大存儲深度，提供寬闊視野，捕獲瞬態細微變化

最大采樣率：500MSa/s

最大存儲點數：64M數據點/通道

高分辨率，高精度可精準測量快速微弱信號

最佳電壓測量分辨率：680μV

最佳電壓測量精度：±5mV

最佳電流測量分辨率：0.13nA

最佳電流測量精度：±2nA

極速響應可減少信號延時與失真，覆蓋高頻測試

PG Mode上升/下降時間: 30ns（0->10V, open）

FIV Mode上升/下降時間: 80ns（0->10V, 100Ω, 100mA）

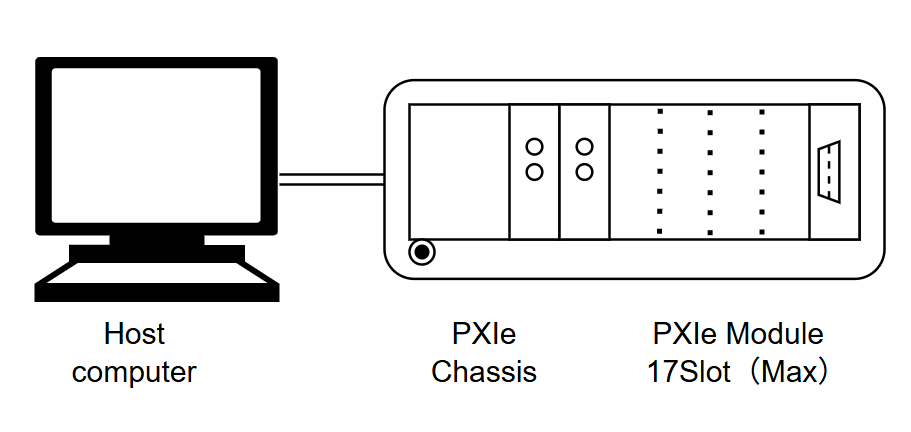

采用PXIe模塊化架構，支持自定義大批量集成

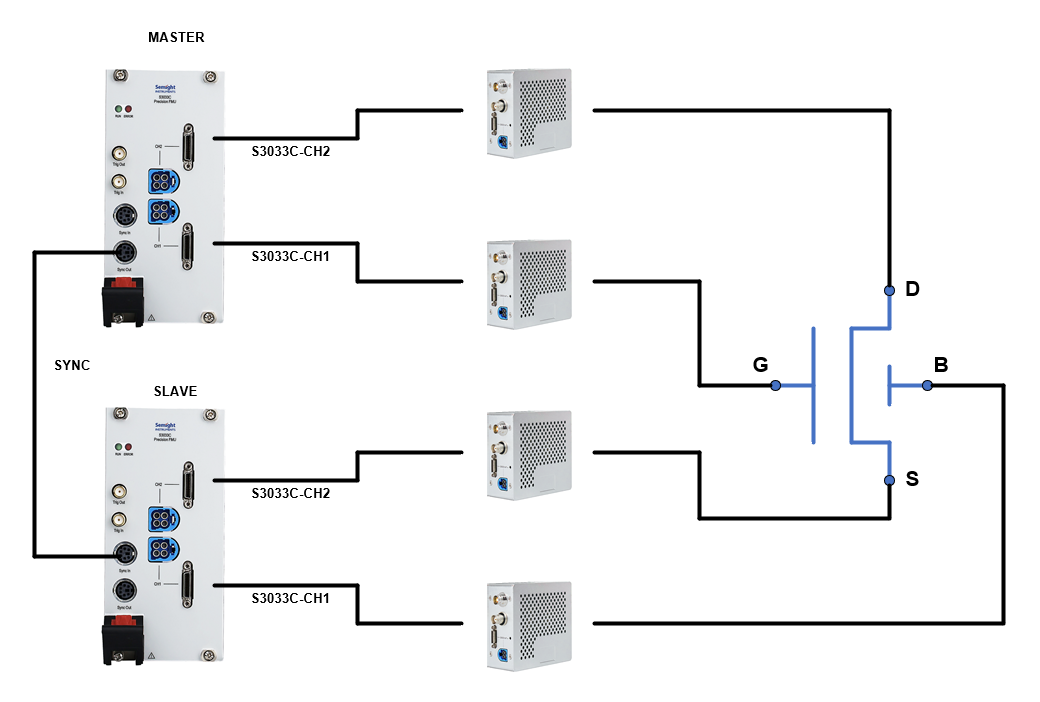

基于PXIe協議，支持多卡級聯擴展與硬件同步觸發；單機箱最大支持5張S3033C集成(18槽機箱)。

可以與其它PXIe模塊化儀器混合集成，自定義半導體參數測試分析設備。

采用標準SCPI進行控制，提供C#、Python、C/C++、LabVIEW編程語言接口，大幅降低測試系統中的軟件集成難度。

典型應用

誰需要S3033C？

先進工藝可靠性研究（NBTI/PBTI）

隨著工藝節點推進到28nm及以下，負偏壓溫度不穩定性（NBTI）和正偏壓溫度不穩定性（PBTI）成為影響芯片壽命的核心可靠性問題。同時測試面臨下述問題：

測不準：傳統的DC測試方法太慢，應力移除后閾值電壓(Vth)會快速恢復（快速恢復效應），測到的是"幸存者偏差"，不是真實的退化量。

測不全：實際芯片工作在交流狀態下，但傳統設備難以模擬真實的AC應力條件。

S3033C具備2ns的時間分辨率和500MSa/s的采樣率，通過硬件同步，能在應力移除后1us內完成閾值電壓測量，完美捕獲快速恢復效應前的真實退化量。同時支持任意波形的AC應力生成，模擬芯片真實工作狀態。

隨機電報噪聲（RTN）分析

隨機電報噪聲（RTN）在CMOS圖像傳感器中會導致本該是黑色的地方產生錯誤的白點。隨著器件尺寸微縮，單個缺陷就能引起電流大幅波動，RTN問題越來越嚴重。與此同時，測試方案又需面對以下問題：

傳統方案復雜：需要低噪聲電源、變壓器、示波器等多個設備搭建，校準困難，結果一致性差。

噪聲干擾大：多設備級聯引入的隨機噪聲容易造成測量錯誤

捕捉范圍窄：無法同時覆蓋低頻到高頻的寬頻范圍

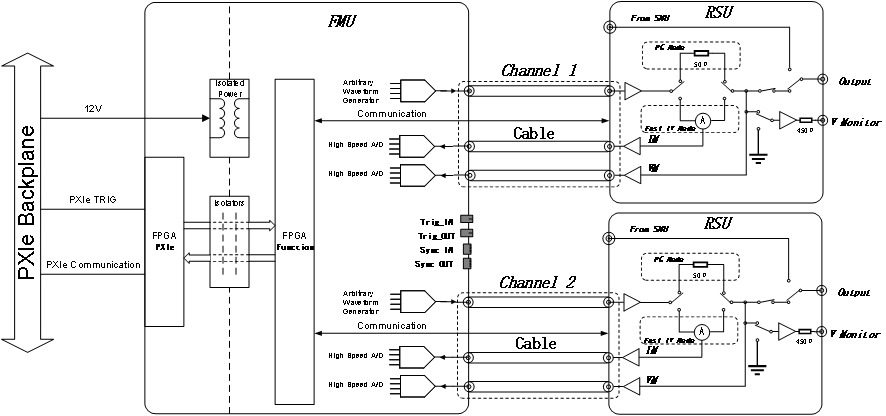

單臺S3033C結合自身配備的RSU模塊即可獨立完成RTN測量，無需任何附加設備。超低本底噪聲確保微弱信號不被淹沒，500MSa/s高速采樣可覆蓋從<1Hz到MHz的寬頻范圍。

新型存儲器研發

RRAM、MRAM、PCRAM等新型非易失存儲器是學術界和產業界的研究熱點。這些器件的核心特性是阻值在納秒級脈沖下的快速可逆變化。而測試方案則需要解決以下技術痛點：

精密脈沖控制需求：編程/擦除操作需要特定幅度、寬度、形狀的脈沖序列。

同步測量需求：施加脈沖后需要立即讀取器件狀態，觀察阻值變化。

迭代優化效率低：傳統方案難以靈活調整脈沖參數，研發效率低。

S3033C可生成任意復雜的脈沖序列進行編程/擦除操作，并同步測量器件的瞬態響應，評估其開關速度和耐久性。2ns可編程分辨率讓脈沖精細可調。

聯訊儀器，不止儀器

我們明白，使用這樣的高精度工具需要一定的經驗。因此，我們準備了：

開箱即用的測量軟件：內置針對常見半導體器件的測試算法，減少您的設置時間。

詳盡的應用筆記：圍繞常見的測量應用場景與問題，提供一步步的操作方法和數據分析建議。

專業的技術支持：我們的應用工程師團隊隨時準備為您解答在測量搭建和數據分析中遇到的具體問題。
