“經過漫長的等待，KiCad 10 終于如約而至。雖然今年的發布節奏比以往稍晚，但這個版本所展現出的龐大更新量和生態活力，足以讓整個電子設計社區為之振奮。”

KiCad 項目自豪地宣布推出新一代版本 KiCad 10。該版本包含了眾多新功能、改進以及數百項錯誤修復。歡迎訪問 KiCad 下載頁面獲取新版安裝包:

https://www.kicad.org/download

國內的小伙伴可以去清華的鏡像下載（Windows）：

https://mirror.tuna.tsinghua.edu.cn/kicad/windows/stable/kicad-10.0.0-x86_64.exe

我們衷心感謝過去一年為 KiCad 作出貢獻的每一位成員。無論您的貢獻是編寫代碼、提交錯誤報告、改進庫文件與文檔，還是提供資金支持，您的付出都為項目發展注入了重要力量。

版本 10 的變化

KiCad 10 中的大多數（甚至全部）新功能以及可用性改進，都在 KiCad 用戶論壇的一個持續更新的帖子中進行了詳細說明：

https://forum.kicad.info/t/post-v9-new-features-and-development-news/58848

Wayne Stambaugh 也在他的 FOSDEM 2026 演講中介紹了這些內容，您可以前往 FOSDEM 網站觀看該演講：

https://pretalx.fosdem.org/media/fosdem-2026/submissions/WDEHKY/resources/kicad-sta_CZoXGoD.odp

本文僅重點介紹部分最激動人心的變化，請務必查看論壇帖子以獲取完整列表。自 KiCad 9 以來，還進行了數百項錯誤修復、性能提升及其他較小的更改。在 GitLab 的里程碑頁面上可以找到 KiCad 10 所解決問題的完整列表。

https://gitlab.com/groups/kicad/-/milestones/42#tab-issues

數據統計

代碼倉庫貢獻情況

KiCad 10 的誕生離不開數百名開發者、翻譯人員、庫貢獻者和文檔提交者的修改與補充。共有 7,609 次修改代碼和翻譯的獨立提交，相比版本 9 有了顯著的增長。我們的年度開發周期持續為廣大用戶群體提供定期的重大版本更新，并不斷吸引新的貢獻者和贊助商。

官方庫文件的改進

自 KiCad 9 發布以來，官方 KiCad 庫取得了重大進展：在 V9 周期的早期，我們將默認的 3D 模型格式切換為了 STEP，而從 KiCad 10 開始，我們將僅提供 STEP 文件。這極大縮減了 3D 模型的安裝體積，同時提供了更好的幾何精度，并減少了視覺渲染與導出文件之間的差異。我們向庫中新增了大量用戶貢獻的內容，總計包含 952 個新符號、1216 個新封裝以及 386 個新 3D 模型。2025 年有 5 名新成員加入了庫維護團隊，協助開發工具和審查用戶貢獻。經過全面的工具鏈重構后，庫中絕大多數的封裝現在都是自動生成的：超過 78% 的封裝由數據腳本生成，而非手動繪制。我們現在還擁有多個集成的生成器，可以從同一份數據定義中同時生成 3D 模型數據和封裝。盡管收到了比以往更多的合并請求（2025 年為 2105 個，而 2024 年為 2010 個），但我們處理合并請求的中位數時間卻從 3 天大幅縮短到了 18 小時。

通用改進

Windows 暗色模式：感謝 KiCad 核心開發者與 wxWidgets 團隊的通力合作，KiCad 現在支持 Windows 上的暗色模式，并且其用戶界面將自動跟隨系統級的深色或淺色模式偏好。

圖 1. Windows 中的暗色模式

自定義工具欄：Ian McInerney 在 KiCad 編輯器窗口中添加了自定義工具欄的功能，允許用戶重新排列用戶界面，以更好地契合自己的工作流。

對話框中的撤銷/重做支持：Seth Hillbrand 添加了在對話框關閉前撤銷其中更改的功能，這使得嘗試不同設置變得更加便捷。

套索選擇：Andrzej Wolski 添加了使用“套索”或自由模式（而非傳統的矩形選擇框）來選擇對象的功能。PCB 和原理圖編輯器均支持此操作。

新導入器：KiCad 10 現在可以導入來自 Allegro、PADS 和 gEDA / Lepton PCB 的設計。有關導入器功能和局限性的更多詳細信息，請查看早些時候的推文：KiCad 10 探秘（三）：引入三大全新導入器：Allegro、PADS 與 gEDA。

原理圖編輯

裝配變量(Variants)：Wayne Stambaugh 和 Seth Hillbrand 添加了對裝配變量的支持：這是一種追蹤單一項目不同版本的方法，這些版本共享同一份原理圖，但在屬性上有所差異（例如，不同的 BOM 物料清單）。

跨接顯示 (Hop-over display)：Jean-Pierre Charras 添加了另一個備受期待的功能：將未連接的導線交叉處顯示為“跨接”圓弧，而不是簡單的直線相交。

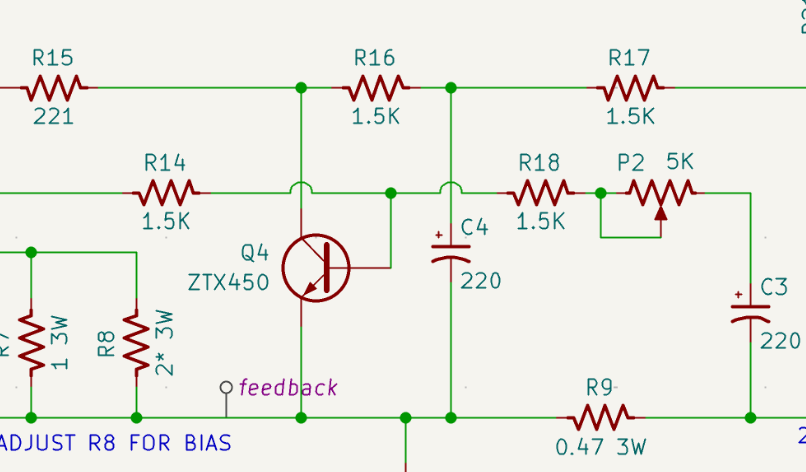

圖 2. 原理圖中的導線跨接

實時更新與短路警告：談及原理圖的顯示，Seth Hillbrand 在原理圖編輯器中添加了拖拽項目時的實時節點更新功能。此外，當拖動某些導線會導致它們與其他導線短路時，系統會發出警告，讓您可以直觀地預覽連接關系將如何改變。

跳線支持 (Jumper support)：Jon Evans 添加了定義“跳線”的功能，即一組應被視為內部已連接的符號引腳和封裝焊盤。跳線將始終擁有相同的網絡，且不會在 PCB 編輯器中顯示飛線 (Ratsnest)，這使其在表示具有板外電氣連接的元件時非常有用。

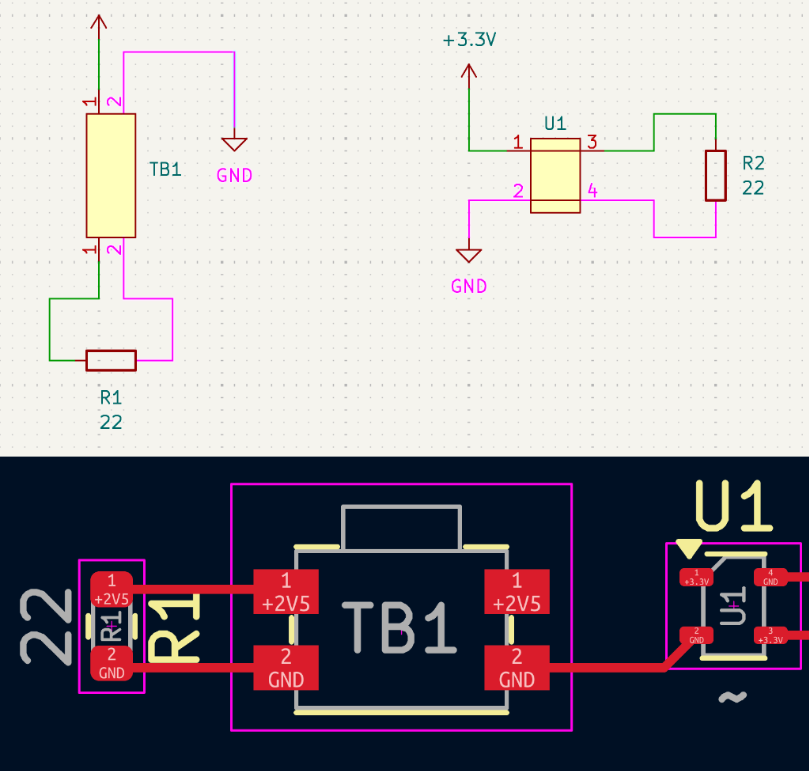

圖 3. 原理圖和 PCB 中的跳線

分組支持：Mike Williams 將 PCB 編輯器中的分組功能引入了版本 10 的原理圖編輯器中，使得操作復雜的原理圖變得更加容易。

引腳表 CSV 支持：John Beard 為符號編輯器的引腳表增加了導出至 CSV 文件和從 CSV 文件導入的支持，為創建和編輯復雜元件提供了更多手段。

其他新功能還包括本地電源符號、拖放圖像支持、支持多種備用符號主體樣式，以及對仿真器繪圖工具的改進。

PCB 設計

時域等長調節 (Time-domain tuning)：James Jackson 對 KiCad 的走線調節系統進行了徹底重構。這包括升級算法以確保布線器和 DRC（設計規則檢查）之間的一致性，支持定義時域約束（而不僅僅是長度約束），以及引入了“調諧配置文件 (Tuning Profiles)”，允許用戶為信號定義每一層的布線參數。

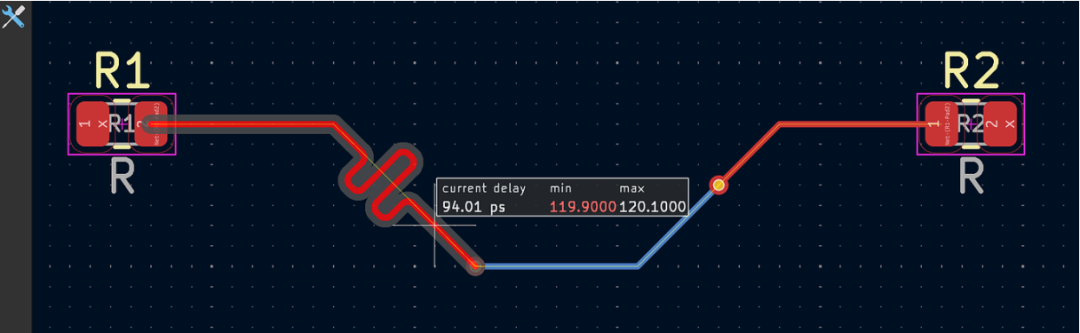

圖 4. 現在可以在時域中對走線進行調節

PCB 設計塊 (Design Blocks)：Mike Williams 延續了他在 KiCad 9 中的工作，并將“設計塊”功能擴展到了 PCB 編輯器中。用戶現在可以創建并管理電路板布局庫，同時原理圖和 PCB 的設計塊也都獲得了一些非常棒的新功能。關于 PCB Design Blocks 的詳情請參考：KiCad 10 探秘（一）：PCB Design Blocks 來了！原理圖與 Layout 完美聯動，告別重復布線

內層對象支持：John Beard 添加了對封裝中內層對象的支持，這意味著用戶現在可以直接在內層上添加圖形、禁布區等對象，而不必像以前的版本那樣受限于頂層或底層。

引腳和門交換 (Pin and gate swap)：Mike Williams 實現了一項無約束的引腳/焊盤以及門/單元交換功能，支持原理圖和 PCB 之間變更的正向與反向標注。未來版本的 KiCad 可能會引入受約束的交換系統（即允許用戶自定義規則，指定在特定場景下允許進行哪些交換）。詳情參考：KiCad 10 探秘（二）：PCB 引腳與門交換（Pin & Gate Swapping）

圖形化 DRC 規則編輯器：Seth Hillbrand 和 Damjan Prerad 構建了一個全新的規則編輯器對話框，使用戶能在圖形化的工作流中創建自定義設計規則。使用該編輯器創建的規則與現存的自定義規則語言完全兼容，初學者可以從圖形化定義入手，并在熟悉系統后逐漸過渡到更高級的規則編寫。

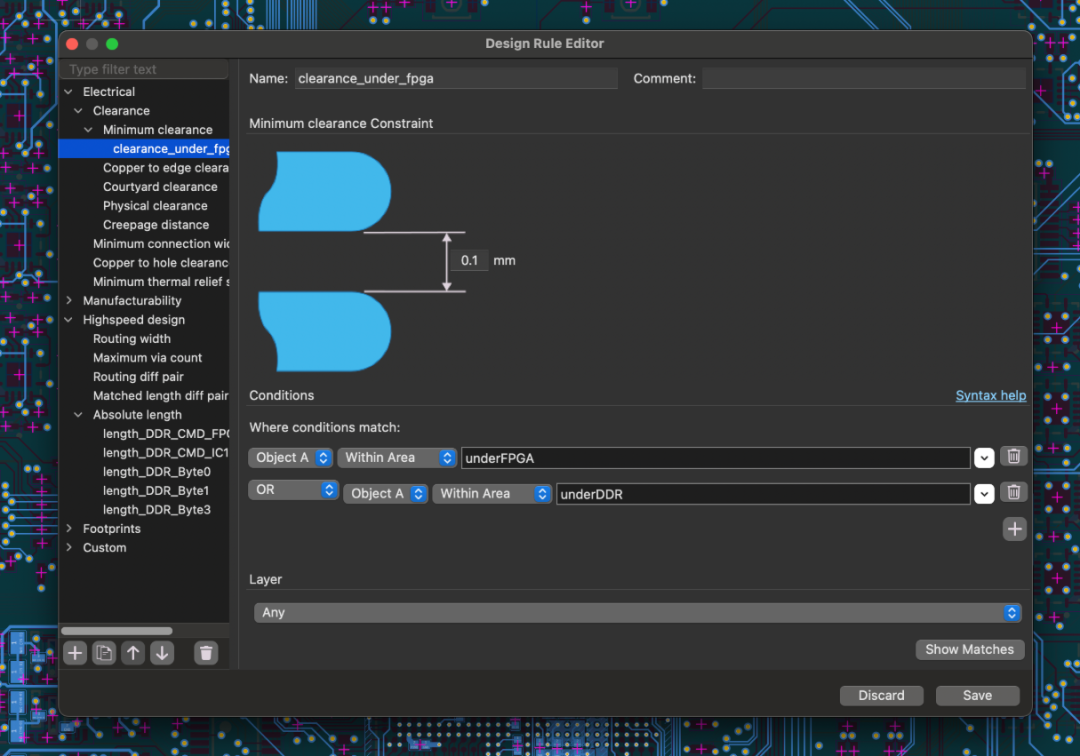

圖 5. 圖形化的設計規則編輯器讓設置高級約束變得更簡單

除了上述更新外，KiCad 10 還增加了許多其他新功能，例如支持條形碼、圖形形狀的網格填充、多邊形的精確頂點編輯、針對 DRC 錯誤的建議修復操作、3D PDF 導出、原生圓角矩形等等！
