在精密制造的語境下，機床的精度就是生命線。而機床直線運動軸本身就隱藏著六個自由度的誤差：線性的定位誤差、水平與垂直的直線度，以及俯仰、扭擺、滾擺這三項角度誤差。如何精準捕捉這些誤差，是精密制造永恒的核心議題。從傳統的單參數測量到雷尼紹XM系列引領的多光束同步測量，激光干涉儀領域正經歷一場深刻的技術躍遷。

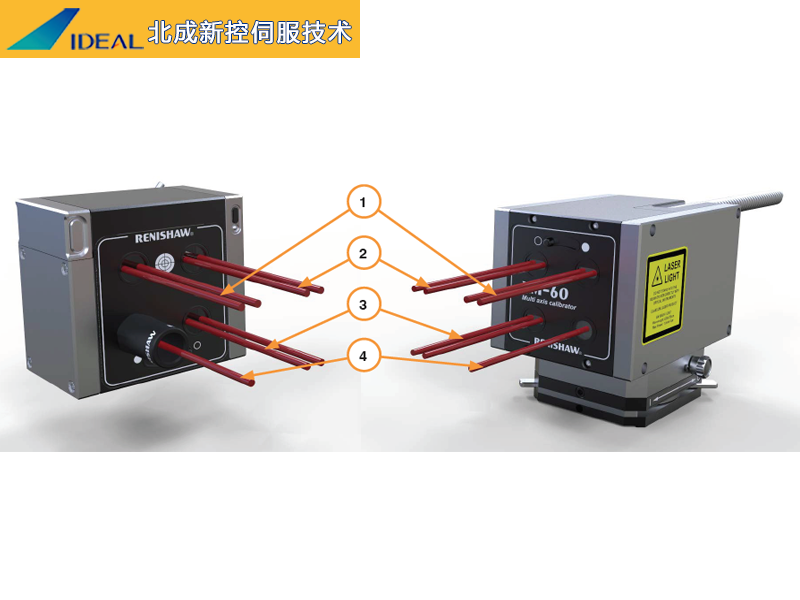

XM系統采用三條激光光束（1、2和3）通過干涉測量法測量線性、仰俯和扭擺誤差。發光半導體 (LED) 激光光束 (4) 用于直線度和滾擺測量。

XM多光束激光干涉儀是一款可測量六個自由度的激光測量系統：

·沿線性軸

·在任意方向測量

·只需一次設定

測量的誤差包括：

·軸的線性定位

·垂直平面的角度旋轉（仰俯）

·水平平面的角度旋轉（扭擺）

·垂直平面的直線度偏移

·水平平面的直線度偏移

·以線性運動軸為中心的滾擺

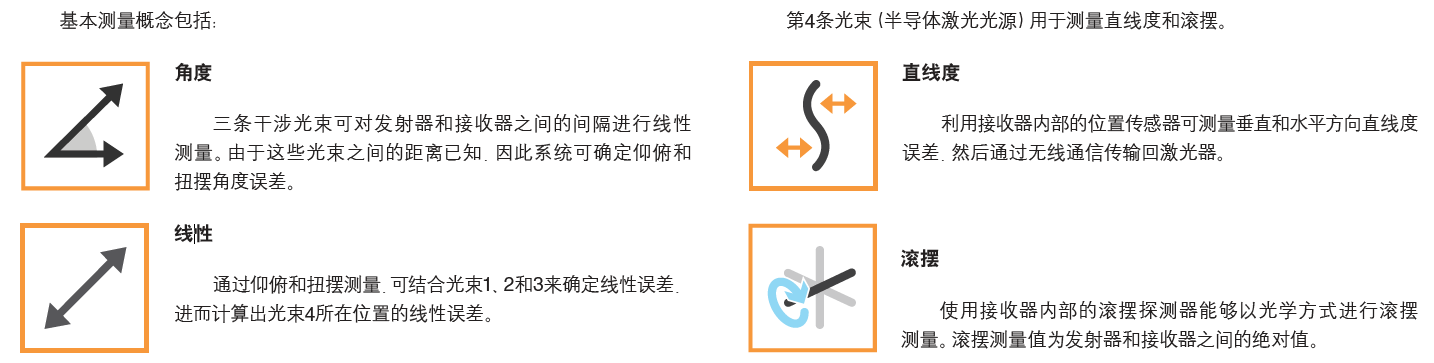

基本測量：

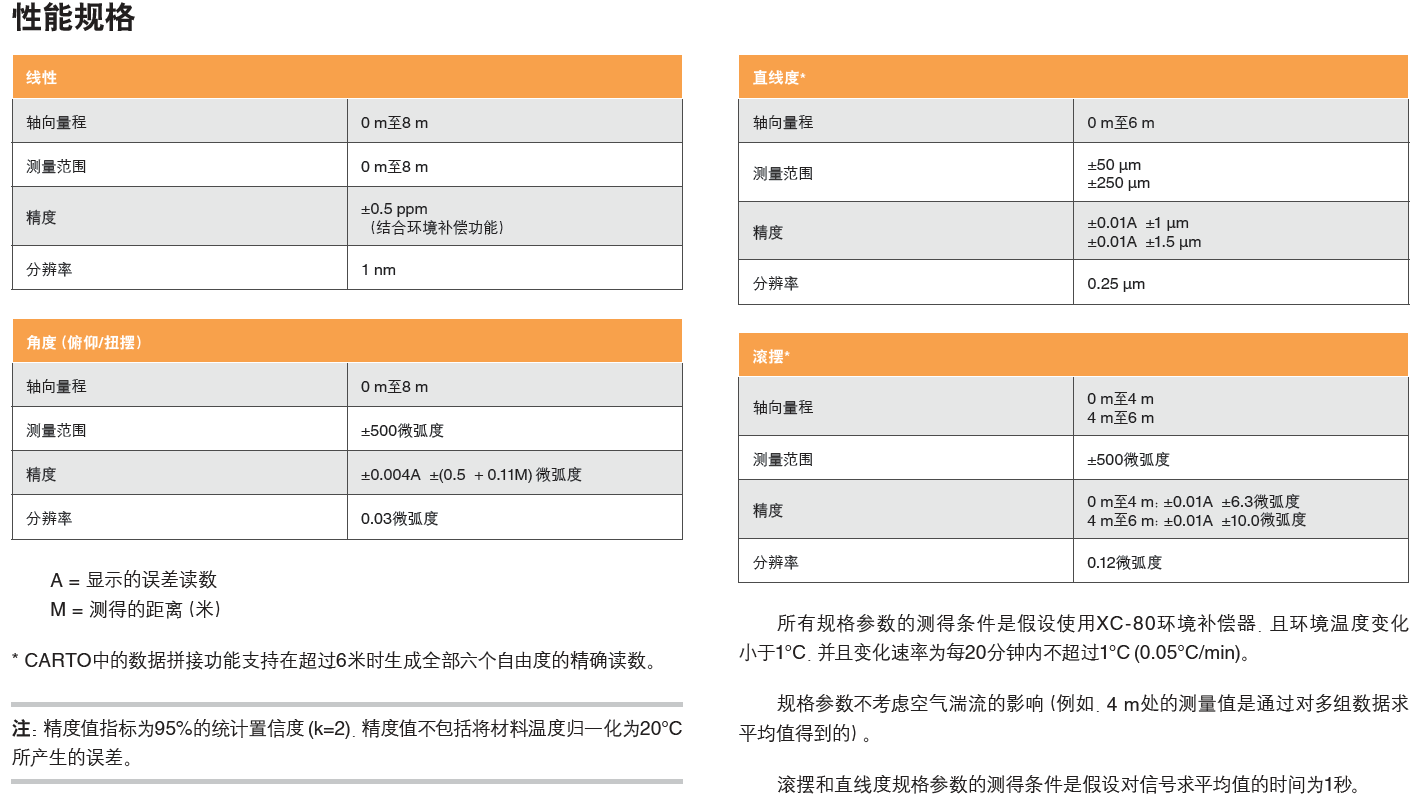

性能規格:

傳統的單光束激光干涉儀長期以來是機床校準的主流工具。然而，其工作原理決定了它只能“一次設定，測量一項參數”。若要完整測量一個線性軸的六項自由度誤差，操作者需要進行多達六次繁瑣的光路搭建與調整。

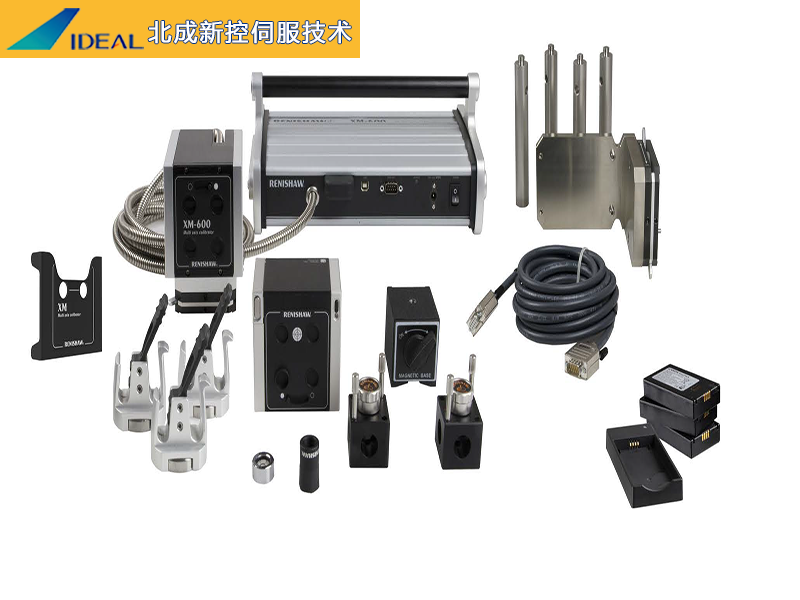

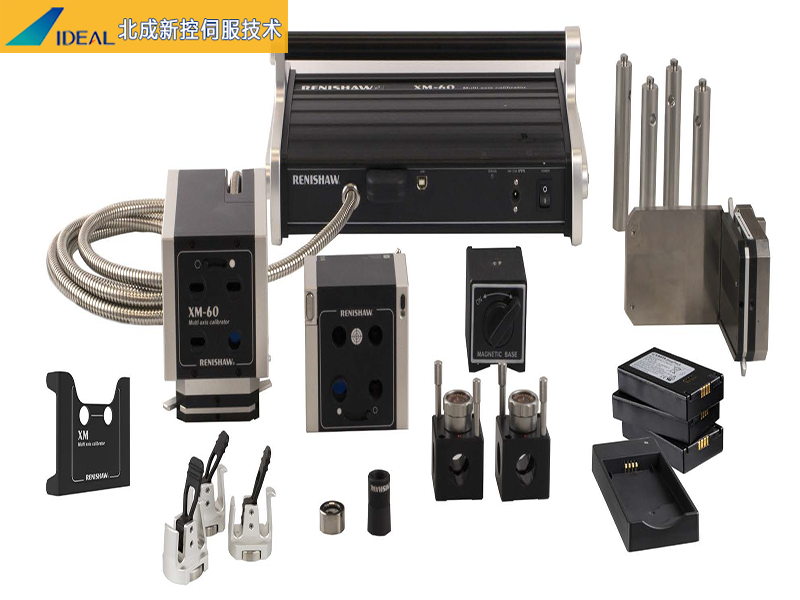

雷尼紹XM系列（包括XM-60與XM-600）多光束激光干涉儀的誕生，徹底打破了這一僵局。其核心技術突破在于：一次設定，即可同時測量全部六個自由度的誤差。

這一躍遷的實現，依賴于獨特的光學測量原理。XM系列利用多光束干涉與創新的光學滾擺測量技術，能夠在任意方向對線性軸進行全方位掃描。對于操作者而言，原本需要耗費數小時的重復對光與調試工作，被簡化為一次性的光路對準，效率提升是跨越式的。

這種“多光束”帶來的不僅是效率，更是維度的拓展。它讓工程師第一次擁有了可溯源的六自由度同步數據。以XM-600為例，當其與UCC控制器及CARTO軟件配合使用時，甚至能將三坐標測量機（CMM）的誤差補償時間縮短一半。

從單參數到多光束，雷尼紹XM系列激光干涉儀的技術躍遷，不僅是硬件的升級，更是一種測量哲學的進化。它讓精密制造不再滿足于獲得一個孤立的數據點，而是追求在三維空間中理解誤差的全貌與根源。對于追求極致精度的現代制造業而言，這正是通往智能制造深處不可或缺的“慧眼”。

!
