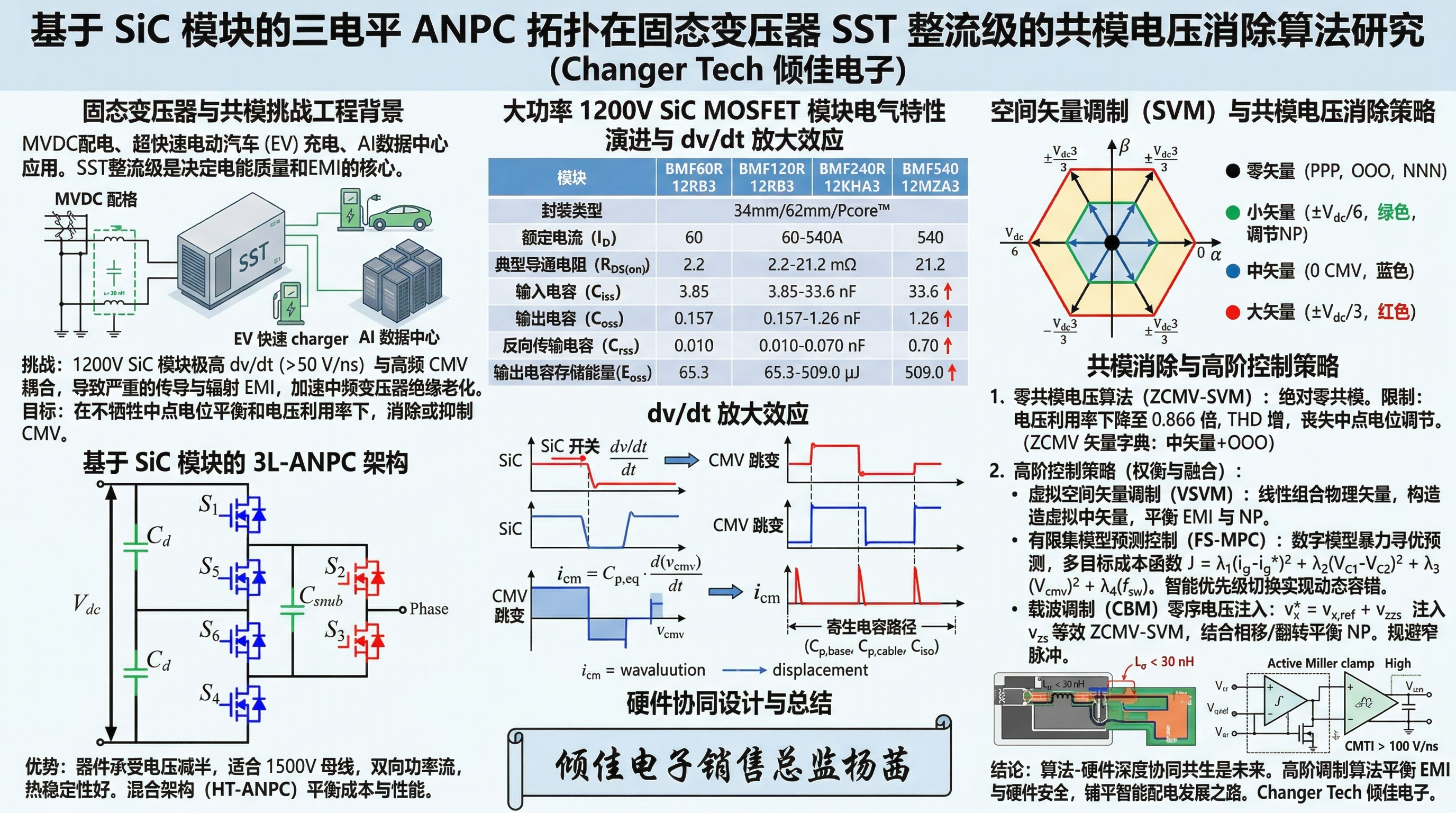

基于SiC模塊的三電平ANPC拓?fù)湓诠虘B(tài)變壓器SST整流級的共模電壓消除算法研究

固態變壓器與共模電壓挑戰的工程背景

在現代電網現代化、超快速電動汽車（EV）充電基礎設施以及高密度人工智能（AI）數據中心的快速發展背景下，中壓直流（MVDC）配電架構的應用日益廣泛。為了在這些高壓、高功率場景中實現高效的電能路由與電壓轉換，傳統的工頻變壓器正逐步被體積更小、控制更靈活的固態變壓器（Solid-State Transformer, SST）所取代。固態變壓器通常由交流-直流（AC/DC）有源整流級、隔離型中高頻雙有源橋（Dual Active Bridge, DAB）直流-直流（DC/DC）變換器以及直流-交流（DC/AC）逆變級構成。其中，直接與中壓交流電網接口的有源整流級是決定整個固變SST系統電能質量、諧波畸變率以及電磁干擾（EMI）水平的核心環節。

為了承受當今EV快充和AI數據中心普遍采用的800V至1500V甚至更高的直流母線電壓，同時保持極高的電能質量，三電平（3-Level, 3L）有源中點鉗位（Active Neutral-Point Clamped, ANPC）拓?fù)浣Y(jié)構成為了整流級的首選架構。與傳統的二電平（2L）電壓源轉換器相比，三電平拓?fù)渫ㄟ^引入中點電位，使得每個開關器件承受的電壓應力減半，從而允許在1500V的直流母線系統中使用耐壓為1200V的功率半導體器件。此外，ANPC拓?fù)渫ㄟ^將傳統中點鉗位（NPC）拓?fù)渲械你Q位二極管替換為有源開關器件，徹底解決了NPC拓?fù)渲泄逃械钠骷p耗分布不均問題，不僅提升了系統的熱穩定性，還賦予了系統雙向功率流動的能力。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

與此同時，碳化硅（SiC）MOSFET等寬禁帶（WBG）半導體器件在3L-ANPC拓?fù)渲械纳疃燃桑瑯O大地提升了系統的開關頻率與能量轉換效率，使其性能遠超傳統的硅（Si）絕緣柵雙極型晶體管（IGBT）。然而，SiC器件極高的開關速度也引入了嚴峻的高頻瞬態挑戰。SiC模塊在開關切換過程中的電壓變化率（dv/dt）通常高達50 V/ns至100 V/ns。這種極其陡峭的電壓階躍會通過系統內部的寄生電容產生巨大的高頻位移電流。當這種高頻特性與有源整流器脈寬調制（PWM）過程中必然產生的共模電壓（Common-Mode Voltage, CMV）相互耦合時，會產生極具破壞性的電磁干擾與絕緣應力。

在固態變壓器系統中，高幅值且高頻振蕩的共模電壓不僅會加速下游中頻隔離變壓器絕緣材料的局部放電與老化，還會通過雜散參數耦合至電機或負載端，引發破壞性的軸承電流。此外，沿電力線纜傳播的傳導EMI嚴重威脅著電網的穩定性及周邊敏感電子設備的正常運行。因此，在不犧牲直流母線電壓利用率和中點電位平衡的前提下，研究并開發能夠在整流級徹底消除或大幅抑制共模電壓的先進空間矢量調制（Space Vector Modulation, SVM）算法，已成為當前大功率電力電子領域最為迫切的研究課題之一。

基于SiC模塊的3L-ANPC拓?fù)涮匦耘c器件級分析

3L-ANPC整流器在固變SST應用中的性能優勢，從根本上取決于其所采用的寬禁帶半導體器件的物理和電氣特性。在深入探討共模電壓消除算法之前，必須對SiC MOSFET模塊的開關動態特性及其寄生參數進行細致的器件級分析，因?yàn)檫@些物理參數直接決定了共模干擾的源頭強度。

大功率1200V SiC MOSFET模塊參數演進分析

以業界領先的工業級和車規級SiC功率模塊為例，不同電流等級的器件在導通電阻、寄生電容以及開關時間上呈現出顯著的規律性變化。這些參數的變化對整流級的硬件驅動設計和調制算法提出了不同的要求。下表匯總了多款先進的1200V SiC MOSFET模塊的核心電氣特性：

上述數據揭示了一個核心的工程物理規律：隨著模塊額定電流容量從60A擴展至540A（為了滿足兆瓦級固變SST的功率需求），其內部并聯的SiC晶粒數量增加，導致輸入電容（Ciss?）從3.85 nF近乎線性地暴增至33.6 nF。與此同時，盡管所有模塊的反向傳輸電容（米勒電容，Crss?）均保持在極低的皮法（pF）級別（即使是540A模塊也僅為0.07 nF），這有助于抑制高速開關時的米勒效應干擾，但輸出電容（Coss?）的增加意味著在每個開關周期中存儲和釋放的能量（Eoss?）大幅上升，最高可達509 μJ。

以BMF60R12RB3為例，其在Tvj?=25°C時的開通延遲時間（td(on)?）僅為44.2 ns，上升時間（tr?）為28.7 ns，這使得其開通開關損耗（Eon?）極低，僅為1.7 mJ。這種極短的電壓躍變時間在極大降低交疊損耗的同時，也直接產生了極高的dv/dt。當這種特性的器件應用于三電平整流器時，每一次狀態切換都會在相線上產生陡峭的電壓階躍，成為驅動共模干擾的強力引擎。

混合ANPC（HT-ANPC）架構的引入

在大容量固變SST設計中，考慮到全SiC方案的成本極為高昂，工程師經常采用混合ANPC（Hybrid T-ANPC, HT-ANPC）拓?fù)浣Y(jié)構。在HT-ANPC架構中，連接到直流正負母線的外側開關管通常采用傳統的Si IGBT，而連接到中性點的內側開關管以及關鍵的高頻換流路徑則采用SiC MOSFET。

在這種混合調制策略下，Si IGBT僅在50 Hz或60 Hz的電網基波頻率下進行換流，從而徹底掩蓋了其開關損耗較高的物理劣勢；同時利用IGBT在大電流下較低的導通壓降特性，提升了系統的穩態導通效率。相反，SiC MOSFET則在幾十千赫茲的高頻載波頻率下運行，承擔絕大部分的PWM高頻開關動作，以此吸收系統的動態損耗。無論固變SST整流級采用全SiC還是混合Si/SiC架構，高頻SiC開關的動作都會不可避免地輸出包含豐富高頻諧波的離散電壓狀態，進而合成出劇烈波動的共模電壓。

固變SST整流級共模電壓的產生機理與高dv/dt放大效應

為了在算法層面徹底消除共模電壓，首先需要從數學和電路拓?fù)涞碾p重維度，精準解構共模電壓的產生機理及其在寄生網絡中的傳播路徑。

在三相三電平交流-直流有源整流器中，共模電壓被嚴格定義為交流電源星形中心點（或電網虛擬中性點）與直流母線電容分壓中點之間的電位差。在理想對稱的三相系統中，瞬態共模電壓vcmv?在數學上等于三相橋臂輸出極電壓的算術平均值： vcmv?=3vaO?+vbO?+vcO?? 其中，vaO?、vbO?、vcO?分別代表A、B、C三相相對于直流母線中點O的輸出電壓。

在3L-ANPC拓?fù)渲?，每個相橋臂可以輸出三種離散的電壓電平：連接至正母線輸出+Vdc?/2（記為狀態P）、連接至中點輸出0V（記為狀態O），以及連接至負母線輸出?Vdc?/2（記為狀態N）。由于整流器需要合成正弦的差模交流電壓，這要求控制系統在P、O、N三種狀態之間不斷切換。然而，在絕大多數傳統的PWM調制序列中，三相輸出電壓的代數和在任意給定的微秒級時間切片內極少為零。這種非零的電壓和就表現為一個階梯狀、高頻劇烈跳變的共模電壓波形。

共模電壓的高頻放大效應

如果僅僅是低頻的共模電壓波動，系統的絕緣與濾波設計尚可應對。但SiC器件的引入導致了嚴重的“高dv/dt放大效應”。如前文所述，SiC MOSFET的電壓爬升率（dv/dt）可以輕易突破50 V/ns的物理閾值。當這種納秒級的陡峭電壓階躍作為激勵源，施加在系統共模阻抗網絡上時，會與固變SST物理布局中固有的寄生電容發生強烈的相互作用。

在固態變壓器系統中，這些寄生電容（Cp,eq?）主要包括三大類：其一，是SiC功率模塊內部半導體晶粒與接地的散熱銅基板或底板之間的寄生電容（Cp,base?）；其二，是連接電網與整流器的交流長線纜對地電容（Cp,cable?）；其三，也是最關鍵的一環，是下游DAB級中頻隔離變壓器初次級繞組之間存在的層間與繞組間寄生電容（Ciso?）。

由這些寄生網絡介導產生的共模位移電流（icm?）其瞬態峰值與電壓變化率直接成正比： icm?=Cp,eq?dtdvcmv?? 由于SiC器件的dv/dt比傳統的Si IGBT高出一個數量級，因此在相同的系統等效寄生電容下，注入到系統接地回路中的共模電流也被同步放大了一個數量級。這種被放大的高頻共模電流在固變SST系統中游走，不僅會導致嚴重的傳導與輻射EMI失效、使得常規的共模扼流圈因高頻飽和而失效，更會造成中頻變壓器絕緣介質內部的介電加熱，最終導致絕緣擊穿與系統級災難性故障。

此外，在SiC MOSFET的微觀層面，極高的dv/dt還會引發寄生導通現象。當體二極管處于反向恢復階段或半橋?qū)芨咚匍_通時，高dv/dt會通過器件自身的門漏極米勒電容（Cgd?或Crss?）泵入瞬態位移電流。該電流流經模塊內部的柵極電阻（如BMF540R12MZA3模塊中典型值為1.95 Ω的內部RG(int)?），會在柵源極產生一個瞬態電壓降。如果該壓降超過了器件的柵極開啟閾值（VGS(th)?，通常在2.3V至3.5V之間），寄生的npn雙極型晶體管結構將被激活，導致MOSFET發生誤導通（False Turn-on），進而引發致命的橋臂直通短路。因此，通過算法層面的調制策略徹底消除或大幅抑制共模電壓的階躍幅值，不僅是滿足EMI合規性的需求，更是確保SiC SST系統物理生存能力的底線要求。

空間矢量調制（SVM）架構下的共模電壓分類

為了精確控制整流器并抑制共模干擾，空間矢量調制（SVM）憑借其出色的諧波性能、優化的開關序列以及高度的算法自由度，成為3L-ANPC控制的核心選擇。三相3L-ANPC拓?fù)湓跀?shù)學上可以生成33=27種獨立的開關狀態。通過Clarke變換，這27種開關狀態被映射到α?β復平面上，構成了一個包含19個獨立電壓矢量的雙層正六邊形空間矢量圖。

依據矢量在復平面上的幅值及其對應的共模電壓輸出特性，這27種狀態被嚴格劃分為四大類：

零矢量（幅值為0）： 包含PPP、OOO和NNN三種狀態。其中，PPP和NNN狀態將三相全部連接至正母線或負母線，會產生系統內絕對值最大的共模電壓，分別達到+Vdc?/2和?Vdc?/2。而OOO狀態將三相全部鉗位至中性點，產生的共模電壓嚴格為0。

小矢量（幅值為Vdc?/3）： 包含6對（12種）冗余狀態（如POO與ONN）。這些矢量將一相連接至極性母線，另外兩相連接至中點。它們產生的共模電壓為+Vdc?/6或?Vdc?/6。極為重要的是，小矢量是空間矢量圖中唯一能夠使電流流入或流出直流母線中點的矢量，因此它們擁有調節中點電位（NP Voltage）的獨家能力。

中矢量（幅值為Vdc?/3?）： 包含6種獨立狀態（如PON、OPN、NPO）。中矢量將三相分別連接至正母線、中性點和負母線。由于(+Vdc?/2)+0+(?Vdc?/2)=0，中矢量在任意時刻的代數和均為零。因此，中矢量天生具有產生零共模電壓（Zero CMV） 的優良特性。

大矢量（幅值為2Vdc?/3）： 包含6種獨立狀態（如PNN、PPN）。大矢量?jī)H將相線連接至正負母線，完全繞過中性點。它們產生的共模電壓幅值為±Vdc?/3。

在傳統的最近三矢量（NTV-SVM）調制策略中，算法純粹以最小化電流差模諧波（THD）為優化目標，在α?β平面中選取距離參考矢量V?ref最近的三個物理矢量進行合成[22]。這種無約束的算法會自由調用PPP和NNN零矢量以最小化開關次數。然而，這導致整流器在運行過程中頻繁輸出±V?dc/2的滿幅共模電壓階躍，在SiC的高dv/dt激發下，會對固變SST造成毀滅性的電磁干擾。

降共模電壓調制算法（RCMV-SVM）與零共模調制算法（ZCMV-SVM）

為了應對傳統NTV-SVM的缺陷，研究人員開發了一系列針對共模電壓的優化消除算法，其核心思想是建立對特定高共模電壓矢量的“算法禁區”。

降共模電壓空間矢量調制（RCMV-SVM）

降共模電壓調制（Reduced Common-Mode Voltage SVM, RCMV-SVM）的根本邏輯是：在矢量序列合成中，強制剔除產生最大共模峰值的零矢量（PPP和NNN），并在條件允許時避免使用大矢量。

在RCMV-SVM算法中，參考矢量?jī)H由OOO零矢量、小矢量以及中矢量合成。通過這種限制，共模電壓的絕對峰值被嚴格鉗位在±Vdc?/6范圍內[15, 27]。一個典型的RCMV-SVM子扇區開關序列通常被設計為 OOO -> POO -> PON -> PNN -> PON -> POO -> OOO 這樣的對稱發散結構[27]。通過消除從正極性共模峰值直接跳變至負極性共模峰值的開關躍遷，RCMV-SVM將單次開關動作帶來的最大dvcmv?/dt階躍幅度削減了一半，從而等比例地降低了注入到固變SST高頻變壓器中的共模位移電流。

然而，RCMV-SVM的局限性在于它僅僅是“降低”而非“消除”。在現代固變SST動輒1500 V的直流母線系統中，即使是Vdc?/6的共模電壓，也意味著高達250 V的高頻共模方波。鑒于BMF240R12KHB3等1200V SiC模塊極其迅猛的關斷跌落時間（tf?典型值低至36 ns），即使是250 V的階躍幅值，依然會激發足以超出電網EMC標準的泄漏電流。

零共模電壓空間矢量調制（ZCMV-SVM）

為了從源頭上實現共模電壓的絕對清零，零共模電壓空間矢量調制（Zero Common-Mode Voltage SVM, ZCMV-SVM）算法被提出。該算法采取了最為極端和嚴苛的限制準則：在整個調制周期內，僅僅允許使用數學上共模表現為零的矢量。

基于前文的分類，ZCMV-SVM算法的“合法矢量字典”被極大壓縮，僅保留了6個中矢量（PON、OPN、NPO、NOP、ONP、PNO）以及1個零電位零矢量（OOO）。在復平面上，這6個中矢量構成了一個旋轉了30度、內嵌于原有大六邊形中的新虛擬六邊形。

在ZCMV-SVM算法的執行過程中，參考矢量V?ref完全由相鄰的兩個中矢量（V?M1,V?M2）以及零矢量（V?OOO）根據伏秒平衡（Volt-Second Balance）原理計算出的占空比時間（t1?,t2?,t0?）進行合成：

Vref??Ts?=VM1??t1?+VM2??t2?+VOOO??t0?

Ts?=t1?+t2?+t0?

由于所選用的中矢量物理上永遠滿足va?+vb?+vc?=0，且OOO狀態將三相短接至地電位中點，算法從數學方程的根源上保證了瞬態共模電壓在任意微秒級切片內都絕對等于0 V。這種近乎完美的消除機制，理論上完全抹除了共模位移電流的存在，使得固變SST整流級甚至可以省去體積龐大、損耗極高的無源共模扼流圈（CM Choke）。

ZCMV-SVM算法的技術折衷與中點電位不平衡問題

盡管ZCMV-SVM在共模抑制方面呈現出數學上的完美性，但在3L-ANPC實際硬件系統中強制推行該算法，會引發一連串嚴重的工程副作用，這些折衷往往成為限制其實際應用的瓶頸：

首先，直流電壓利用率的嚴重下降。在常規NTV-SVM中，最大的不失真線性調制范圍可以觸及外接大六邊形的內切圓。但在ZCMV-SVM中，參考矢量被死死限制在由中矢量構成的內部小六邊形內。幾何分析表明，ZCMV-SVM的最大線性調制指數（Modulation Index）降低至傳統算法的 0.866 倍（即3?/2）。這意味著，為了在交流側輸出相同的并網電壓，直流母線必須提高約13.4%的電壓水平，這反過來又對SiC MOSFET施加了更為嚴苛的長期耐壓應力。

其次，差模電流諧波（THD）的劣化。因?yàn)樗惴◤?qiáng)制忽略了距離參考矢量物理距離更近的小矢量和大矢量，轉而使用可能距離較遠的中矢量進行合成，導致基波中混入了大量的高頻諧波成分，增加了整流級交流側濾波電感的體積和設計壓力。

最為致命的是，中點電位（Neutral-Point Potential, NP）平衡能力的徹底喪失。在3L-ANPC拓?fù)渲?，維持上、下橋臂兩個支撐電容（C1?,C2?）的電壓絕對均等，是保證系統安全運行的核心前提。一旦發生中點電位偏移，某些SiC模塊將承受超出其安全工作區（SOA）的極端過壓而發生雪崩擊穿。在常規空間矢量調制中，中點電位的閉環調節依賴于小矢量的冗余對（例如選用注入電流的POO或抽出電流的ONN來動態平衡電容電荷）。由于ZCMV-SVM算法出于消除共模的需要，絕對禁止了任何小矢量的使用，它也就從根本上交出了中點電位的控制權。在實際物理系統中，開關器件導通壓降的微小非理想對稱、負載的微小波動或傳感器的采樣誤差，都會導致中點電位發生不可逆的單向漂移，最終引發系統崩潰。

解決中點電位平衡與共模電壓抑制的高階控制策略

為了化解絕對共模消除與中點電位失控之間的根本矛盾，電力電子領域的研究人員開發出了一系列將ZCMV算法的優勢與RCMV平衡能力相融合的高階調制與智能控制策略。

虛擬空間矢量調制（Virtual Space Vector Modulation, VSVM）

虛擬空間矢量調制（VSVM）代表了調制思維的一次重要升維。VSVM不再機械地調用3L-ANPC拓?fù)渲形锢泶嬖诘?7個獨立開關狀態，而是通過數學映射，將物理矢量進行線性組合，在后臺構造出滿足特定多目標優化需求的“虛擬矢量”。

為了在最大限度消除共模電壓的同時恢復NP平衡能力，VSVM通過混合一個“物理中矢量”與一對經過嚴格權重分配的“冗余小矢量”，合成出一個全新的“虛擬中矢量”。以一個具體的合成邏輯為例：虛擬中矢量VVM1?在占空比分配上被設計為，其在一個極短的高頻開關周期內注入中點的正向電荷，精確等于其在后續時序中抽出的負向電荷。

通過將整個α?β平面重新定義為由這些虛擬矢量構成的坐標系，算法成功地將中點電位平衡需求從瞬態調制指數中解耦。雖然VSVM無法像嚴苛的ZCMV-SVM那樣在每一微秒都保證共模電壓絕對為零（因?yàn)樵谔摂M矢量的合成中，小矢量會被極短暫地調用以注入校正電荷），但它將整體共模電壓包絡控制在了極低的均值水平，并且完美地消除了傳統SVM中固有的低頻中點電壓振蕩。這種方法是在當前工程實踐中，權衡EMI抑制與硬件安全性最為主流的算法途徑。

有限集模型預測控制（FS-MPC）與多目標成本函數優化

另一種顛覆性的技術路線是引入有限集模型預測控制（Finite-Set Model Predictive Control, FS-MPC）。這種基于算力的智能控制方法徹底拋棄了傳統的載波調制或幾何空間矢量匹配邏輯，轉而通過在數字信號處理器（DSP）中建立固變SST整流級的離散數學模型，對3L-ANPC的全部27種開關狀態進行全局暴力尋優。

在每個控制周期，MPC算法會向前預測每一種潛在開關動作將對輸入電網電流、中點電位不平衡度以及共模電壓產生的未來影響。隨后，算法通過一個高度定制化的多變量成本函數（Cost Function）J 來決定最優解：

J=λ1?(ig???ig?)2+λ2?(VC1??VC2?)2+λ3?(Vcmv?)2+λ4?(fsw?)

在這個方程中，λ1? 至 λ4? 代表動態權重系數，分別用于懲罰電流追蹤誤差、中點電壓偏移、共模電壓生成以及開關頻率上升。通過在穩態運行時賦予λ3?（共模懲罰項）極高的權重，MPC算法在宏觀表現上會自發地向ZCMV-SVM靠攏，拒絕選擇產生高共模階躍的矢量。然而，MPC算法的智能化在于其動態容錯能力：當預測層探測到直流側上、下電容的電壓差(VC1??VC2?)即將越過危及SiC器件壽命的安全紅線時，控制系統會瞬時降低λ3?的權重，轉而提升λ2?的優先級。在這一極短的瞬態窗口內，系統允許暫時突破零共模約束，果斷調用必要的小矢量強行將中點電位拉回平衡區域，隨后立即恢復共模抑制模式[27]。這種基于人工智能和預測模型的動態優先級切換，既最大化了對高dv/dt放大效應的抑制，又構筑了堅不可摧的硬件安全底線。

基于載波調制（CBM）的零序電壓注入策略

對于由于主控芯片算力限制而無法運行復雜SVM幾何計算或MPC迭代矩陣的系統，工程師可以在傳統的基于載波的脈寬調制（Carrier-Based PWM, CBPWM）框架下，通過精準注入零序電壓（Zero-Sequence Voltage, vzs?）來實現等效的共模消除。

在該策略中，三相正弦調制參考波被重新定義為 vx??=vx,ref?+vzs? （其中 x∈{a,b,c}）。通過復雜的代數計算，控制器在實時域中劃定允許的零序電壓注入包絡的上下限。然后，算法精心構造并注入一個特定的vzs?，使得調制波在與三角載波比較時，其強制生成的開關序列在數學等效性上完全等同于ZCMV-SVM。

為了應對NP平衡問題，該算法通常結合動態相移或載波翻轉技術。系統不僅通過注入vzs?將三相共模之和鉗位至極低水平，還通過微調占空比偏置，柔和地引導中點電位回歸平衡狀態。同時，這種改進的載波策略還會主動規避產生極窄脈沖（Narrow Pulses）的交點，因?yàn)閷?duì)于SiC器件而言，窄脈沖會引發不完全開關動作，導致極高的開關損耗與無法預測的高頻振蕩。

硬件級協同設計與寄生參數抑制

盡管在DSP固件層面部署VSVM或MPC算法可以極大限度地消弭共模電壓的軟件驅動源，但由于BMF540R12MZA3等1200V高壓SiC模塊極端的物理動態特性，要徹底阻斷共模干擾的傳播與破壞，必須在硬件層面進行深度的協同設計（Co-design）。

正如器件級分析所指出的，在處理高達540A的大電流時，SiC MOSFET高達幾十V/ns的陡峭降落時間（tf?）極易引發米勒寄生導通風險。因此，與共模消除算法相匹配，3L-ANPC整流器的柵極驅動器架構必須高度定制化。驅動器必須具備強大的次級側主動米勒鉗位（Active Miller Clamp）功能。在器件處于關斷狀態（通常被偏置在-5V至-10V的負電壓區間）時，米勒鉗位電路提供了一條極低阻抗的旁路通道。當系統不可避免地遭遇殘余的局部高dv/dt瞬態時，通過Crss?耦合而來的位移電流將直接被旁路至源極，徹底杜絕柵極電壓漂移越過2.3V閾值的風險。

同時，驅動器的隔離電源與信號光耦必須具備極高的共模瞬態抗擾度（Common Mode Transient Immunity, CMTI）。因?yàn)闉榱似胶庵绷髂妇€，高階算法偶爾會放行局部的共模電壓階躍，驅動器的隔離屏障必須能夠承受超過100 V/ns的沖擊而不向初級側控制器反向注入錯誤的邏輯亂碼。

在功率回路布局層面，模塊封裝內部與外部母排設計的核心目標是極致壓榨雜散電感（Lσ?）。以BMF240R12KHB3等模塊所采用的先進高性能氮化硅（Si3?N4?）AMB基板與銅底板堆疊工藝為例，其內部電感被優化至驚人的30 nH級別。雜散電感的降低直接削弱了SiC關斷時由差模電流切斷引發的電壓過沖（ΔV=Lσ??di/dt）。消除這部分高頻差模振蕩，能夠從頻域上極大地凈化系統噪聲頻譜，與ZCMV-SVM算法在低頻段的共模抹除作用形成完美互補，最終構筑起全頻段的EMI防御體系。

結論

在固態變壓器（SST）整流級中，1200V大功率SiC MOSFET模塊與三電平ANPC拓?fù)涞纳疃热诤?，?biāo)志著向超高功率密度與極高轉換效率邁出的決定性一步。然而，這種技術飛躍不可避免地帶來了共模干擾與高dv/dt放大效應交織的嚴峻工程挑戰。

本報告的系統性分析表明，單純依靠傳統的空間矢量調制（NTV-SVM）已無法應對SiC器件所誘發的極端絕緣應力與傳導輻射干擾。雖然零共模電壓算法（ZCMV-SVM）在理論上提供了一種絕對消除共模干擾的數學解，但其所引發的直流母線利用率降低與中點電位失控的致命缺陷，限制了其在工業界的直接落地。為此，通過在控制維度引入虛擬空間矢量調制（VSVM）、模型預測控制（MPC）或基于零序電壓注入的載波調制策略，能夠在有效遏制共模電壓峰值與抑制高頻位移電流的同時，實現對直流鏈路電容電壓的穩健平衡。

展望未來，固態變壓器整流技術的發展將愈發依賴于“算法-硬件”深層次的協同共生。通過將高度智能化的多目標優化調制算法，與具備超低雜散電感（< 30 nH）、內嵌主動米勒鉗位保護及極高CMTI特性的下一代SiC硬件封裝體系相結合，工程師方能在這場寬禁帶半導體引發的電磁兼容戰役中取得最終的勝利，從而鋪平多兆瓦級、超高壓智能配電網絡規?；渴鸬募夹g(shù)坦途。
