Profinet轉Ethernet IP網關連接庫卡機器人問答式精簡配置指南。

本文以西門子Profinet主站→Profinet從站轉Ethernet IP主站網關→庫卡機器人（Ethernet IP從站）”架構，以問答形式精簡配置步驟，穿插注意事項。

一、基礎認知

1. 問：核心連接邏輯及主從關系？

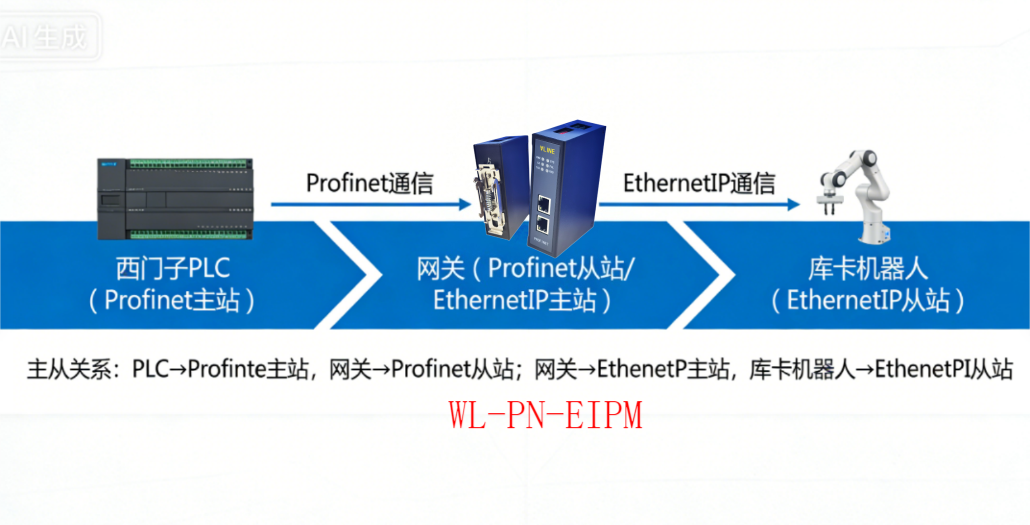

答：通過Profinet轉Ethernet IP網關實現西門子PLC與庫卡機器人跨協議通信。主從關系：PLC是Profinet主站、網關是Profinet從站，網關是Ethernet IP主站、庫卡機器人是Ethernet IP從站。

注意：不可混淆主從關系。

2. 問：配置前需準備的軟硬件？

答：硬件有西門子PLC、對應網關、庫卡機器人（帶EIP接口）、工業網線、交換機；軟件有博圖、庫卡WorkVisual、網關GSDML文件、庫卡EIP選項包及EDS文件。

注意：GSDML、EDS文件要與設備型號匹配，庫卡需提前安裝EIP選項包。

二、博圖組態（Profinet轉Ethernet IP網關Profinet側）

3. 問：如何導入GSD文件讓PLC識別網關？

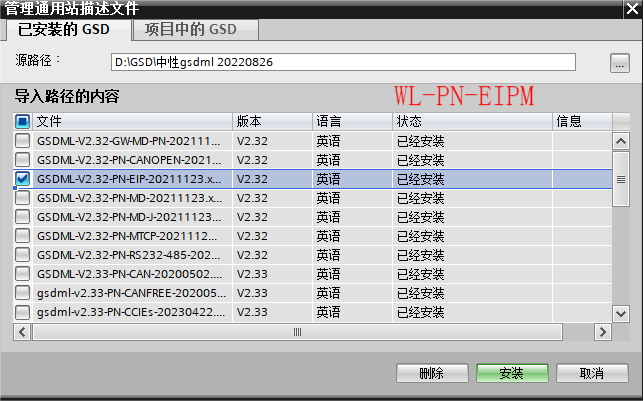

答：打開博圖新建項目并添加PLC，點擊選項→管理通用站描述文件”，添加網關GSDML文件安裝，重啟博圖后在硬件目錄找網關。

注意：文件版本要與博圖兼容，導入后必須重啟。

4.問：如何添加Profinet轉Ethernet IP網關并配置設備名稱和IP？

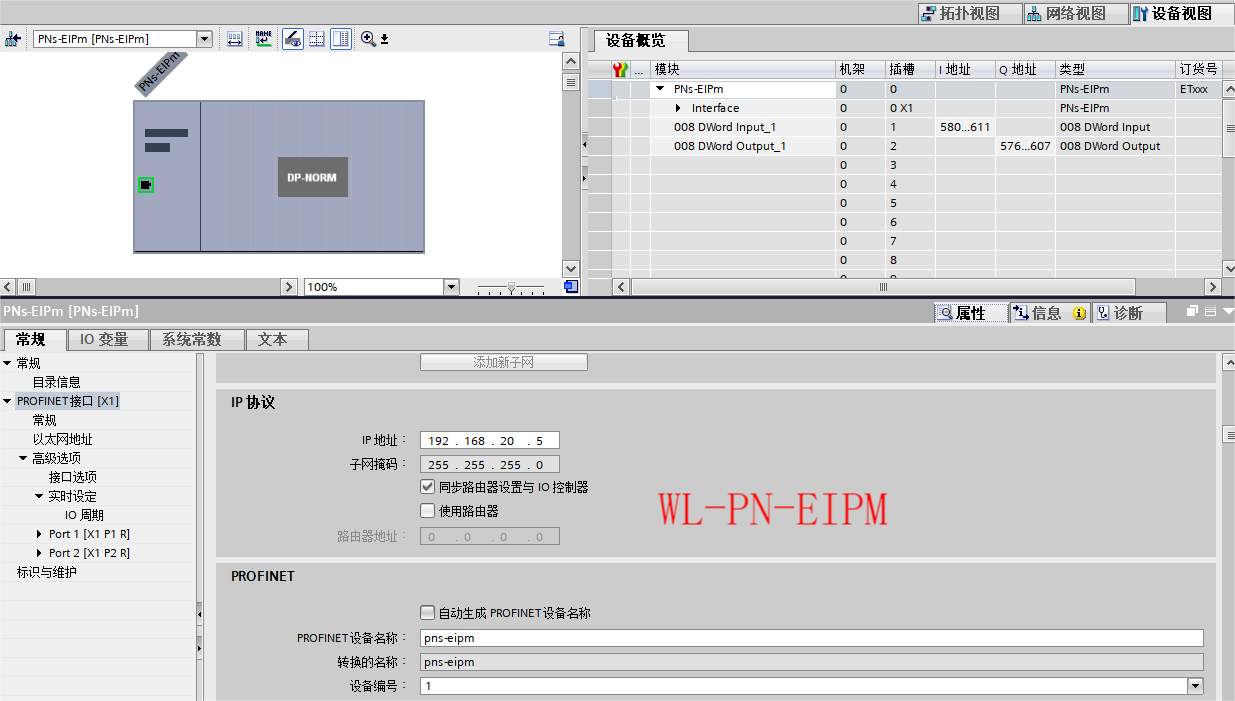

答：在設備與網絡”視圖拖拽網關至拓?fù)鋱D，連接PLC與網關；選中網關，設與硬件一致的設備名稱，分配與PLC同網段IP。

注意：設備名稱要與網關硬件一致，IP無沖突。

5.問：如何配置I/O映射？

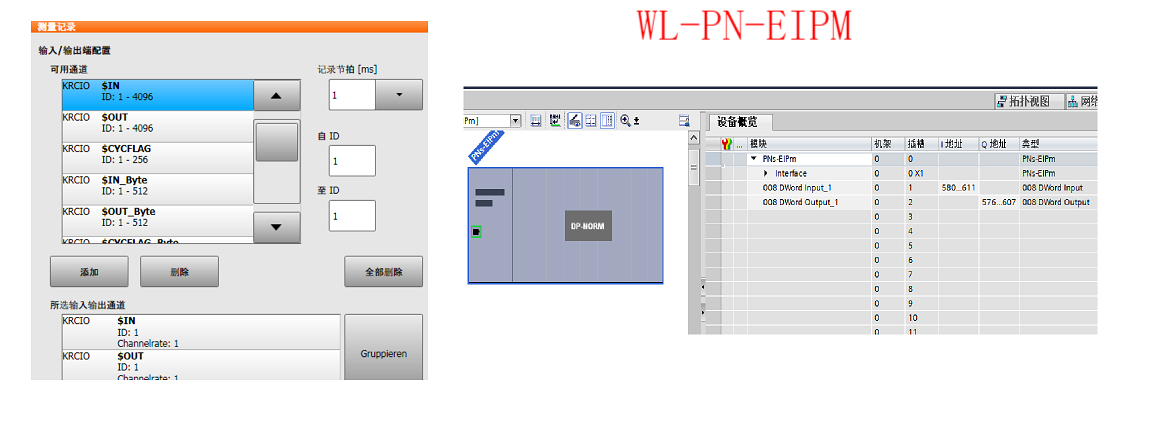

答：選中網關，設與庫卡機器人EIP數據匹配的輸入輸出長度，將網關輸入映射至PLC輸入地址、輸出映射至PLC輸出地址，編譯后下載至PLC。

注意：數據長度要匹配，映射地址避開已占用地址。

三、庫卡機器人（Ethernet IP從站）配置

6. 問：如何啟用EIP從站并配置網絡參數？

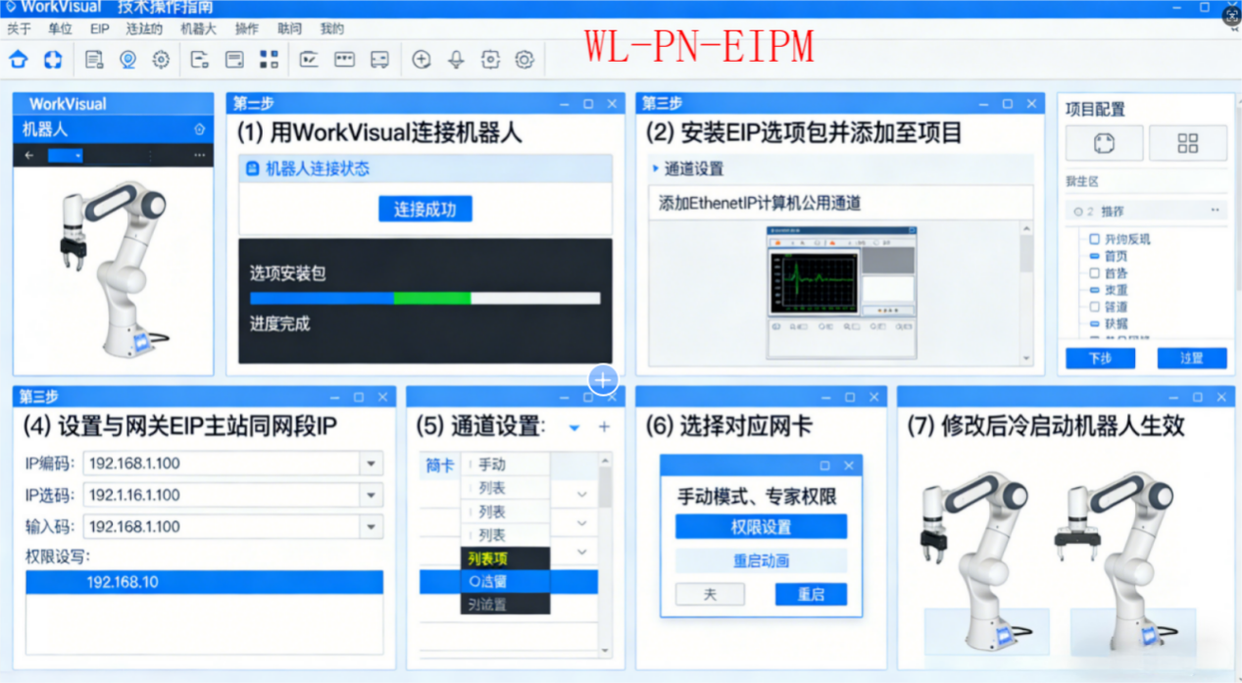

答：用WorkVisual連接機器人，安裝EIP選項包并添加至項目；添加Ethernet IP總線，設與Profinet轉Ethernet IP網關EIP主站同網段IP，選對應網卡。

注意：需手動模式、專家權限，修改后冷啟動機器人生效。

7. 問：如何配置EIP從站參數與網關連接？

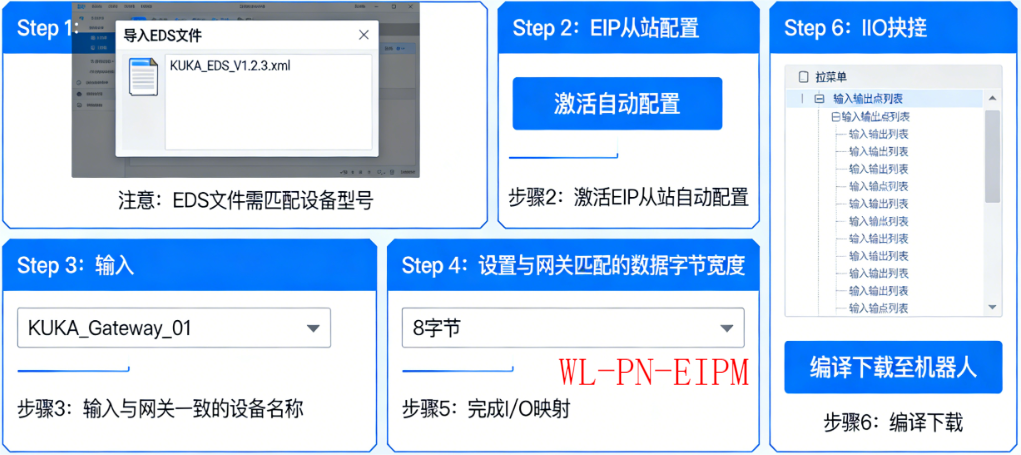

答：導入庫卡EDS文件，激活EIP從站自動配置，輸入與網關一致的設備名稱，設與網關匹配的數據字節寬度，完成I/O映射后編譯下載至機器人。

注意：EDS文件要匹配設備型號，名稱、字節寬度必須與網關一致。

四、測試與常見問題

8. 問：如何測試通訊是否正常？

答：設備上電后，博圖在線連接PLC，監控映射地址；操作機器人，觀察地址數值是否更新，下發控制指令驗證雙向通訊。

注意：檢查網線連接，用工業以太網電纜。

9. 問：常見通訊故障如何解決？

答：將Profinet轉Ethernet IP網關離線：核對設備名稱、IP，重新導入GSD文件或檢查網線；博圖監控不到數據：確認機器人EIP配置一致，網關添加機器人從站，核對映射地址。
