在電力、軍工、廣電、軌道交通等對時間同步精度要求極高的領域，IRIG-B 碼作為標準化時間同步信號，其可靠傳輸是保障系統協同運行的核心基礎。IRIG-B 碼線路轉換器作為實現 IRIG-B 信號光電轉換、長距離傳輸與接口適配的關鍵設備，直接決定了時間同步系統的穩定性與精度。本文將結合西安同步電子科技有限公司 SYN1601 型 IRIG-B 碼線路轉換器系統闡述 IRIG-B 碼線路轉換器的選型邏輯與實踐方案。

一、IRIG-B 碼線路轉換器的核心價值與應用場景
IRIG-B 碼是美國靶場儀器組（IRIG）制定的時間碼標準，分為直流碼（IRIG-B (DC)）和交流碼（IRIG-B (AC)），廣泛應用于需要高精度時間同步的工業場景。在實際部署中，傳統電信號傳輸存在距離受限、抗干擾能力弱等問題，尤其在復雜電磁環境下易出現信號畸變，導致時間同步精度下降甚至失效。IRIG-B 碼線路轉換器的核心價值正是通過光電轉換技術，將電信號形式的 IRIG-B 碼轉換為光信號進行長距離傳輸，同時支持反向轉換，既解決了長距離傳輸?shù)膿p耗問題，又提升了信號抗電磁干擾能力，保障時間同步的可靠性與精度。

以 SYN1601 型 IRIG-B 碼線路轉換器為例，其典型應用覆蓋工業系統光電轉換、廣電 / 金融 / 電力 / 國防等領域，以及通信裝備、航空航天等高端場景，充分體現了該類設備在關鍵基礎設施中的核心地位。在電力調度系統中，IRIG-B 碼線路轉換器可將變電站內的 IRIG-B 碼信號通過光纖傳輸至遠端保護裝置，確保全網設備時間同步精度滿足毫秒級要求；在軍工測控系統中，其高可靠性設計可保障極端環境下時間信號的穩定傳輸，為武器裝備協同作業提供精準時間基準。
二、B碼光電轉換模塊光纖接口類型選型

光纖接口是 IRIG-B 碼線路轉換器的核心硬件指標，直接決定了設備的兼容性、安裝便捷性與傳輸穩定性。目前主流接口類型包括 ST、SC、FC 三種，不同接口在結構、性能與應用場景上存在顯著差異，選型時需結合實際部署環境與需求綜合判斷。
1. ST 接口：工業場景的經典選擇
ST 接口（Straight Tip）采用卡口式旋轉鎖定結構，是工業領域應用最廣泛的光纖接口類型。其核心優勢在于安裝便捷、插拔次數多、機械穩定性強，適合頻繁調試與維護的場景。SYN1601 型 B碼光電轉換模塊將 ST 接口作為標配，正是契合了工業現場對可靠性與易用性的雙重需求：在電力變電站、工廠自動化車間等環境中，ST 接口的卡口設計可有效避免因振動導致的接口松動，保障信號連續傳輸；同時，其圓形結構便于快速插拔，縮短現場安裝調試時間。
2. SC 接口：數據中心與高密度場景的優選
SC 接口（Subscriber Connector）采用插拔式直插結構，外殼為矩形設計，支持高密度安裝。相比 ST 接口，SC 接口的插拔更省力，且可實現端口緊湊布局，適合數據中心、機房等需要大量光纖連接的場景。對于需要擴展多通道 IRIG-B 碼傳輸?shù)膱鼍埃琒C 接口的高密度特性可顯著節省機柜空間，提升系統集成度。SYN1601 型支持 SC 接口可選，滿足了用戶在不同部署環境下的兼容性需求，尤其適合新建智能化機房的標準化布線需求。
3. FC 接口：高端工業與長距離傳輸?shù)目煽糠桨?br /> FC 接口（Fiber Connector）采用螺紋式鎖定結構，機械強度最高，抗振動、抗沖擊性能優異，同時支持更高精度的光纖對準，適合長距離傳輸與極端環境場景。在軌道交通、航空航天等對信號穩定性要求極高的領域，F(xiàn)C 接口的螺紋鎖定設計可徹底避免接口脫落風險，保障 IRIG-B 碼信號在高速移動或強振動環境下的可靠傳輸。SYN1601 型將 FC 接口作為可選配置，為高端工業場景提供了更具可靠性的傳輸方案。
選型建議：常規工業場景優先選擇標配 ST 接口，兼顧易用性與穩定性；高密度機房場景推薦 SC 接口，提升空間利用率；極端環境或長距離核心鏈路場景，可選擇 FC 接口保障最高可靠性。
三、B碼光電轉換模塊多模與單模光纖選型
光纖傳輸模式分為多模與單模，核心差異在于光信號傳輸路徑、傳輸距離與帶寬，選型時需重點匹配實際傳輸距離與部署成本。
1.多模光纖：短距離場景的高性價比方案

多模光纖允許多個模式的光信號同時傳輸，核心優勢在于成本低、兼容性強，適合短距離、高密度的室內場景。西安同步的SYN1601 型多模版本的通訊距離可達 1.5km，默認波長 820nm，可選 1310nm，完全覆蓋工廠車間、樓宇內部等短距離傳輸需求。其典型應用包括：樓宇內 IRIG-B 碼信號分發、工業現場設備間短距離時間同步等場景，在保障信號質量的前提下，顯著降低布線成本。
多模光纖的核心優勢還在于光源成本低，可使用 LED 作為光源，設備整體造價更具優勢；同時，多模光纖的纖芯較粗（50/125μm 或 62.5/125μm），對接難度低，現場安裝調試更便捷，適合非專業運維人員操作。
2. 單模光纖：長距離與高精度場景的必然選擇
單模光纖僅允許單一模式的光信號傳輸，帶寬更高、損耗更低，適合長距離、高精度的核心傳輸場景。SYN1601 型單模版本的通訊距離可達 20km，支持 1310nm/1550nm 波長，可滿足變電站跨區域傳輸、國防系統遠程測控等長距離需求。在電力系統中，單模光纖可將 IRIG-B 碼信號從主站傳輸至數十公里外的子站，同時保障時間同步精度不受距離影響；在軌道交通場景中，單模光纖可實現沿線站點與控制中心的穩定時間同步，支撐列車精準調度。
單模光纖的纖芯較細（8.3/125μm 等），需使用激光光源，設備成本略高，但在長距離傳輸場景下，其低損耗特性可避免信號中繼設備的部署，整體擁有成本更具優勢。
選型建議：傳輸距離≤2km 且預算有限，選擇多模版本；傳輸距離 > 2km 或對信號精度要求極高，選擇單模版本。SYN1601 型支持多模與單模雙版本可選，可靈活適配不同場景的傳輸需求。
四、波長選型：傳輸損耗與場景的精準匹配
光纖波長直接決定了信號傳輸損耗與距離，是影響 IRIG-B 碼傳輸質量的關鍵參數。不同波長在光纖中的衰減特性不同，需結合光纖類型與傳輸距離精準選擇。
1. 820nm 波長：多模光纖的經典短距方案
820nm 是多模光纖的傳統工作波長，衰減系數相對較高，但光源成本低、兼容性強，適合短距離傳輸場景。SYN1601 型多模版本默認采用 820nm 波長，在 1.5km 傳輸距離內可保障 IRIG-B 碼信號的完整傳輸，同時降低設備制造成本，適合工廠、樓宇等室內短距離場景。
2. 1310nm 波長：低損耗的中長距優選
1310nm 波長在多模與單模光纖中均具備較低的衰減系數，是中長距離傳輸?shù)闹髁鬟x擇。在多模光纖中，1310nm 波長可將傳輸距離擴展至 2km 以上；在單模光纖中，其衰減約為 0.35dB/km，適合 10-20km 的中長距離傳輸。SYN1601 型支持 1310nm 波長可選，既滿足多模光纖的長距離需求，又適配單模光纖的中距傳輸場景，是兼顧成本與性能的均衡選擇。
3. 1550nm 波長：超長距傳輸?shù)暮诵姆桨?br /> 1550nm 波長是單模光纖的最低損耗窗口，衰減系數僅約 0.2dB/km，是超長距離傳輸?shù)淖顑?yōu)選擇。在需要跨城市、跨區域的 IRIG-B 碼傳輸場景中，1550nm 波長可實現數十公里甚至上百公里的無中繼傳輸，保障時間同步精度不受距離影響。SYN1601 型單模版本支持 1550nm 波長可選，為電力主站 - 子站、國防遠程測控等超長距場景提供了可靠解決方案。
選型建議：多模短距場景默認 820nm；多模中距或單模中距場景選擇 1310nm；單模超長距場景選擇 1550nm。SYN1601 型的波長可選配置，可精準匹配不同傳輸距離與光纖類型的需求。
五、結合 SYN1601 型B碼轉換器的選型實踐與綜合優勢

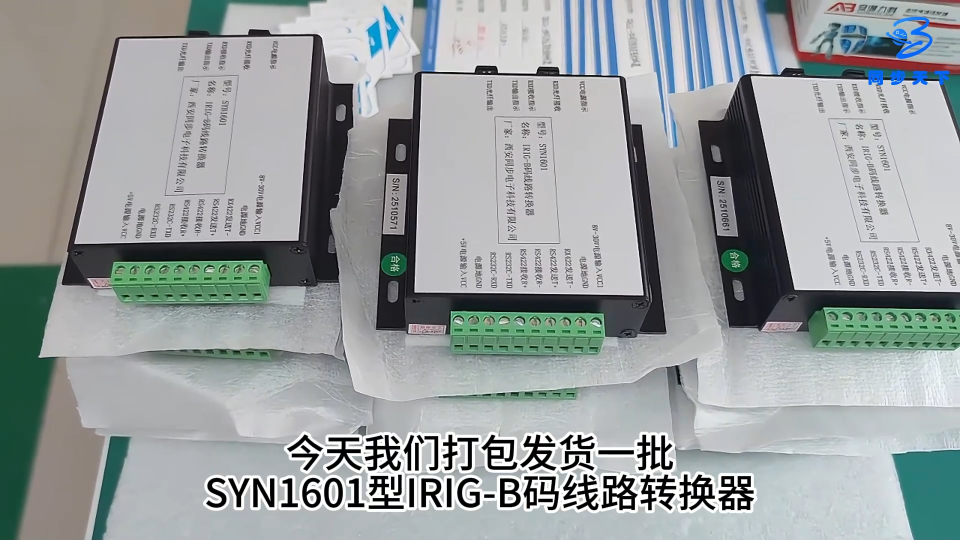

以西安同步電子 SYN1601 型 IRIG-B 碼線路轉換器為例，其全面的參數配置與工業級設計，為用戶提供了標準化、高可靠的選型方案：
1. 接口兼容性：覆蓋全場景需求
SYN1601 型標配 ST 接口，可選 SC/FC 接口，完美適配工業現場、機房、高端場景等不同環境；電端口兼容 RS-485/422/RS-232C 標準，可直接對接各類 IRIG-B 碼輸入輸出設備，無需額外轉接設備，降低系統集成復雜度。

2. 傳輸性能：長距離與高穩定兼顧
多模版本傳輸距離 1.5km（可選 20km），單模版本可達 20km，同時支持 820nm/1310nm/1550nm 多波長可選，可滿足從室內短距到跨區域長距的全場景傳輸需求；進口光收發模塊的采用，保障了光功率與靈敏度指標（≥-8dBm，≤-20dBm），提升信號傳輸穩定性。
3. 工業級設計：保障極端環境可靠運行
SYN1601 型采用體積小、功耗低的工業級設計，工作溫度范圍 - 20℃~+70℃，可適應高溫、低溫等極端環境；軟硬件看門狗設計、防浪涌保護等功能，進一步提升了設備的長期運行可靠性，滿足 7×24 小時連續穩定工作需求。
4. 易用性：降低運維成本
信號流向自動識別、透明傳輸功能，可實現即插即用，無需復雜配置；光纖指示功能與綠色接線柱設計，方便現場安裝調試，縮短運維時間；寬電壓供電設計（多模：DC5V 或 8-30V；單模：DC9V~48V），適配不同現場供電環境。
六、總結：IRIG-B 碼線路轉換器的核心選型邏輯
IRIG-B 碼線路轉換器的選型本質是場景需求與技術參數的精準匹配，核心邏輯可總結為：
接口選型：優先匹配現場布線習慣與設備兼容性，工業場景選 ST，高密度場景選 SC，極端場景選 FC；
模式選型：短距低成本選多模，長距高精度選單模；
波長選型：結合傳輸距離與光纖類型，短距選 820nm，中距選 1310nm，長距選 1550nm；
綜合考量：在滿足核心傳輸需求的基礎上，優先選擇工業級設計、高兼容性、易運維的產品，保障系統長期穩定運行。
六、小結
西安同步電子 SYN1601 型 IRIG-B 碼線路轉換器憑借全面的接口配置、靈活的傳輸模式與波長選擇、工業級可靠性設計，成為電力、軍工、廣電等領域時間同步系統的理想選擇，為關鍵基礎設施的精準時間同步提供了堅實保障。
