一前言

激光雷達已從可選的傳感器升級為智能機器人時代的標配組件。隨著AI技術的爆發，機器人正加速從概念產品走向生產、生活等各類基礎設施，市場對激光雷達的需求也隨之激增。然而，隨之而來的EMI問題，正成為工程師在產品開發中一個頭疼的問題。

智能割草機器人作為近幾年的火熱賽道，目前也開始搭配固態激光雷達來提高其視覺定位分析能力，本文帶來的便是一款智能割草機機器人的固態激光雷達整改案例。

二案例分析

該固態激光雷達基本架構和原理框圖可以簡單地理解為，如下圖所示：

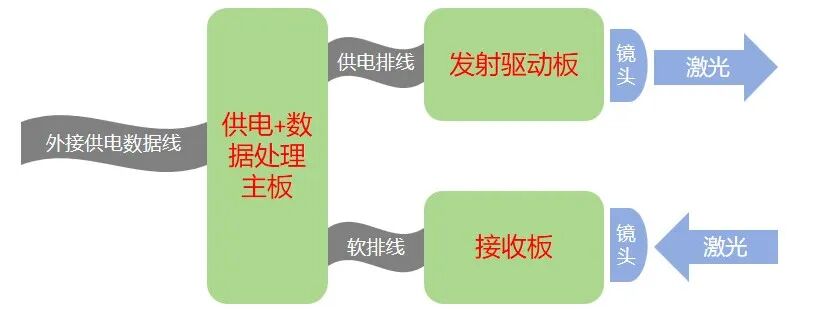

圖1 產品的基本架構圖

24V供電接入設備后，先經降壓電路穩壓，再通過升壓電路為激光驅動板供電；激光發射后，信號由接收板完成接收與處理，最終將點云圖數據回傳至主板；主板處理完成后，通過網口將數據發送至智能割草機主控端。

該產品的摸底測試數據如下：

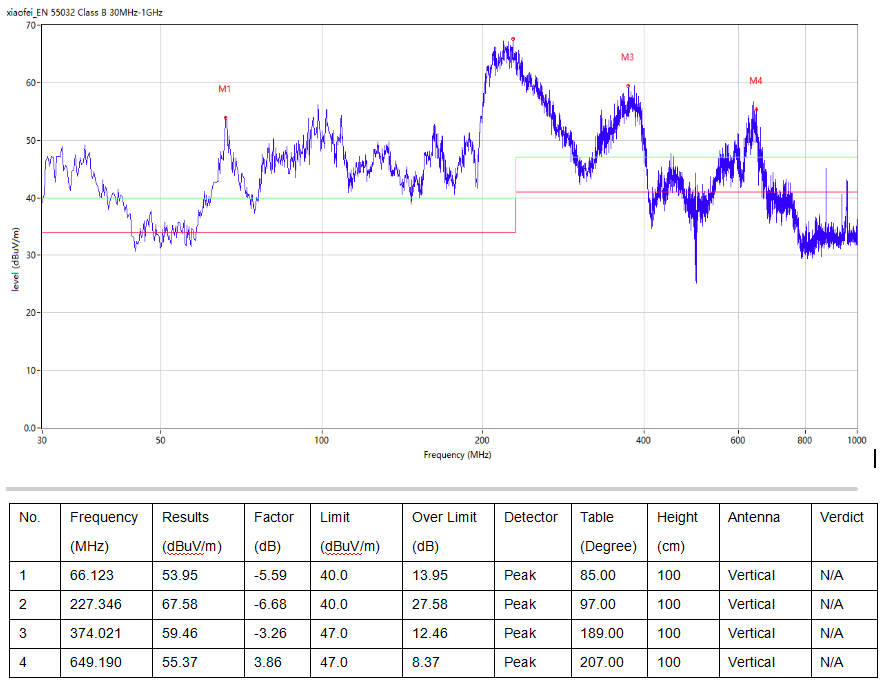

圖2 摸底測試數據-垂直方向

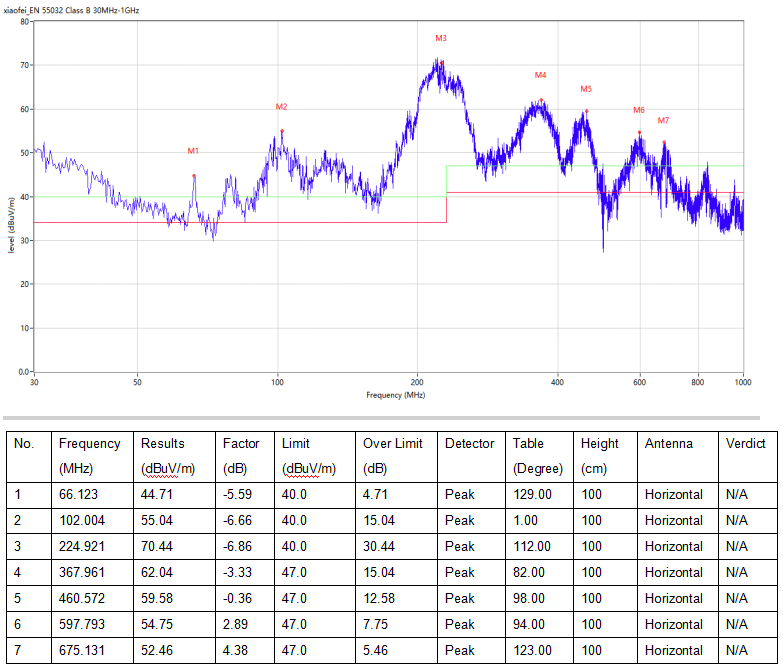

圖3 摸底測試數據-水平方向

【問題點分析】：
從測試數據來看，測試整頻段基本都超標，最高超標點超出限值達30dB之多。而且從測試數據的形態來看，應該為電源開關類的噪聲所導致的測試超標。
通過架構框圖可以看出激光雷達的電源開關類的噪聲源主要有這幾點：
1.主板端的一級DCDC電源，為降壓電源；
2.主板端的二級DCDC電源，為升壓電源；
3.驅動端激光發射負邊驅動，MOS管的高頻開關帶來的開關噪聲。
這幾個點是后續整改過程中，問題排查的重點對象。

三整改措施

經過一系列的排查，最終的整改方案如下：

1.主板端
（1）原始的電源端共模位置正對著頂層的一級電源功率電感，這會導致共模的隔離效果下降，整改后共模電感位置挪動，避開頂層的功率電感提高共模前后端的隔離度，去除多余的隔離措施騰出挪動空間；

圖4 輸入共模優化前后對比圖

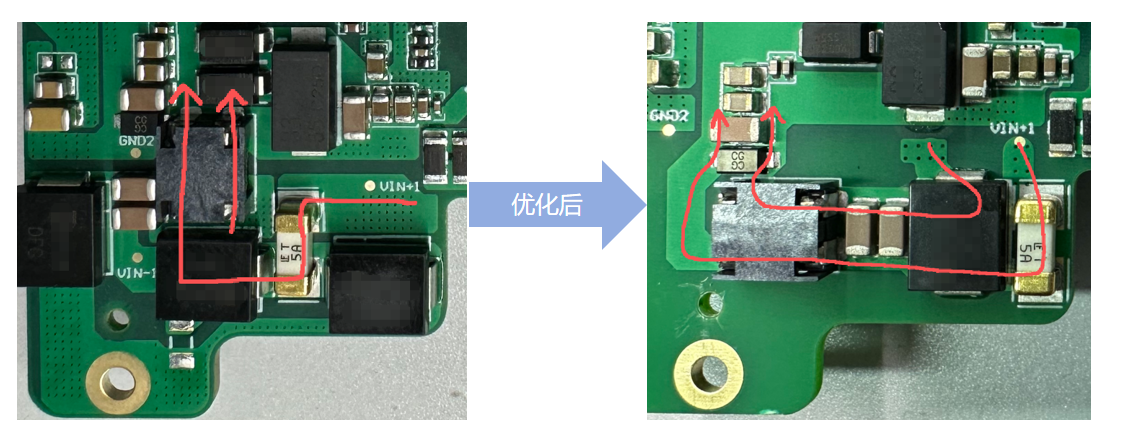

（2）二級升壓電路的輸出濾波電容位置挪動，優化輸入電容到輸出電容的濾波噪聲環路面積大小，降低開關噪聲的輻射強度；

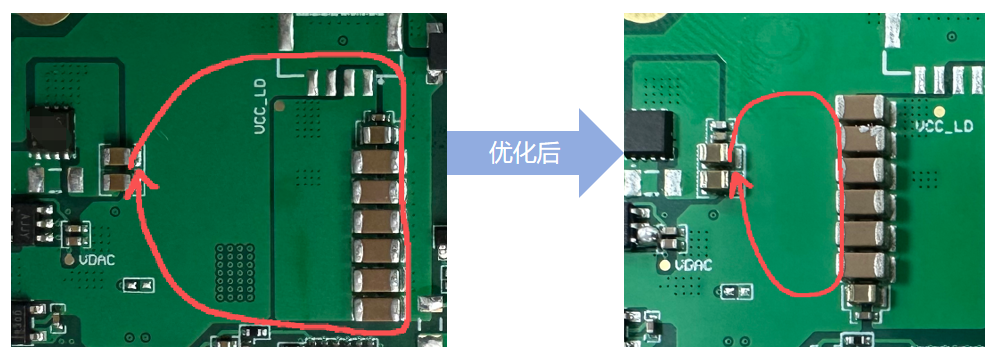

圖5 噪聲環路優化前后對比圖

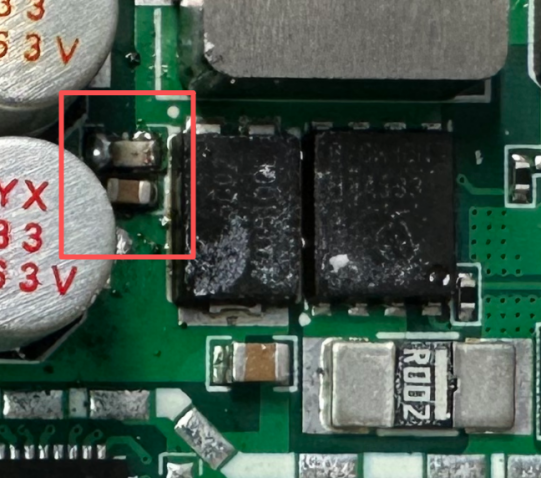

（3）二級升壓電路輸出二極管快速關斷，再加上激光遠近探測要求，該位置的電壓會在36V和25V之間快速跳變，導致該位置諧振嚴重，在升壓二極管兩端加入RC吸收，對諧振帶來的高頻噪聲進行吸收處理；

圖6 加入RC吸收圖

（4）主板到激光驅動板供電接口位置加入我司的BDL集成濾波，BDL有著極低的寄生電感，高頻有著優異的插損性能，可以為激光驅動板的高頻切換噪聲電流提供回流路徑，抑制驅動板往外輻射的噪聲幅度；

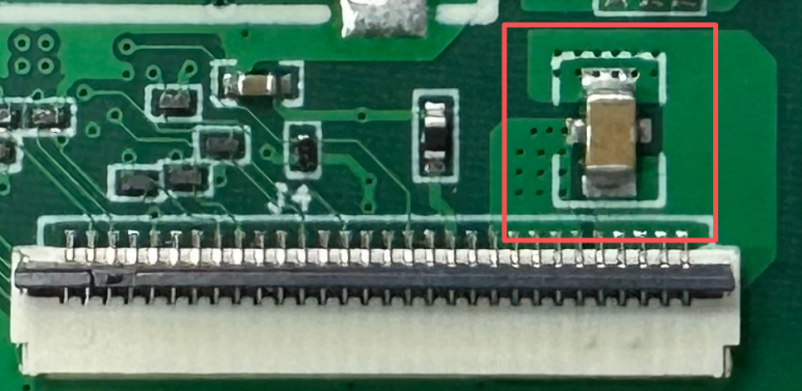

圖7 加入BDL集成濾波器圖

（5）由于客戶前期結構沒做EMC的設計規劃，導致外部供電線和數據線在后殼合上后會擠壓在高干擾的排線接口處，導致接口處的噪聲空間耦合到線束上，進而往外輻射，供電端的共模隔離失效，最終加入我司的吸波材料貼在接口位置進行隔離，阻斷噪聲的空間耦合。

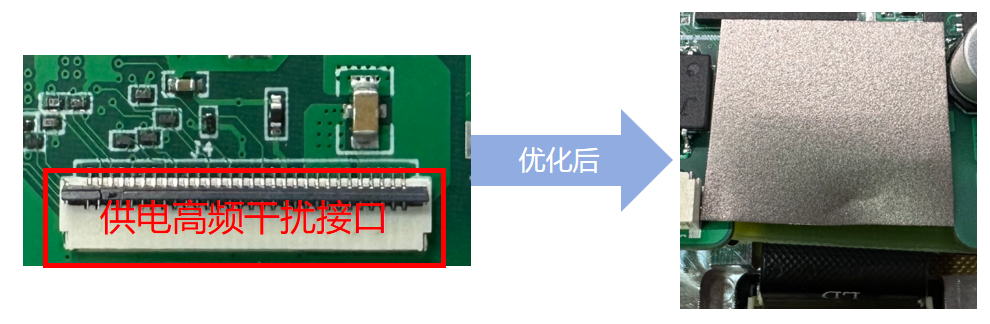

圖8 加入吸波材料隔離圖

2.激光驅動板端：

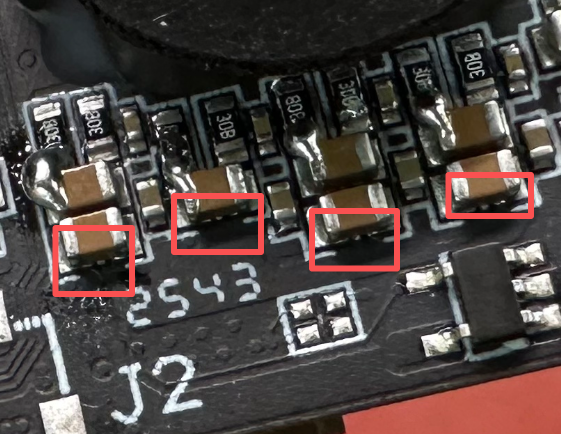

（1）激光導通鏈路電源供電端加入470pf濾波電容，提供高頻噪聲回流路徑；

圖9 加入高頻電容位置圖

（2）根據客戶的設計要求，PCB板地不能與金屬外殼搭接，這會導致驅動板的地是懸空狀態，耦合到外殼的高頻干擾沒有低阻抗的回流路徑回到源頭。整改后在每個螺柱位置加入470pf高頻電容進行接地處理，為高頻噪聲提供回流路徑，減小噪聲回流路徑面積大小，降低輻射強度；

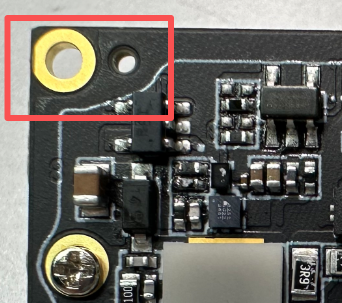

圖10 加入高頻隔離電容

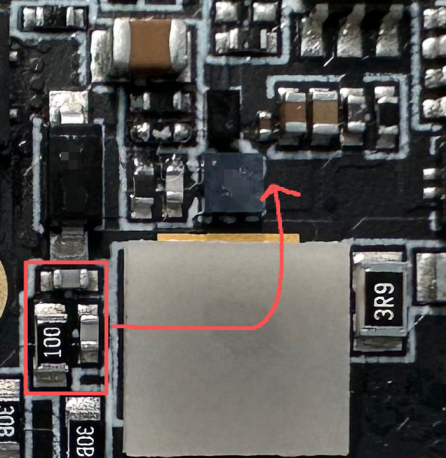

（3）激光驅動板的負邊驅動MOS吸收電路調整到靠近MOS管的兩端，避免走線的寄生電感導致吸收電路失效；

圖11 RC吸收位置調整圖

最后整改完的測試數據如下：

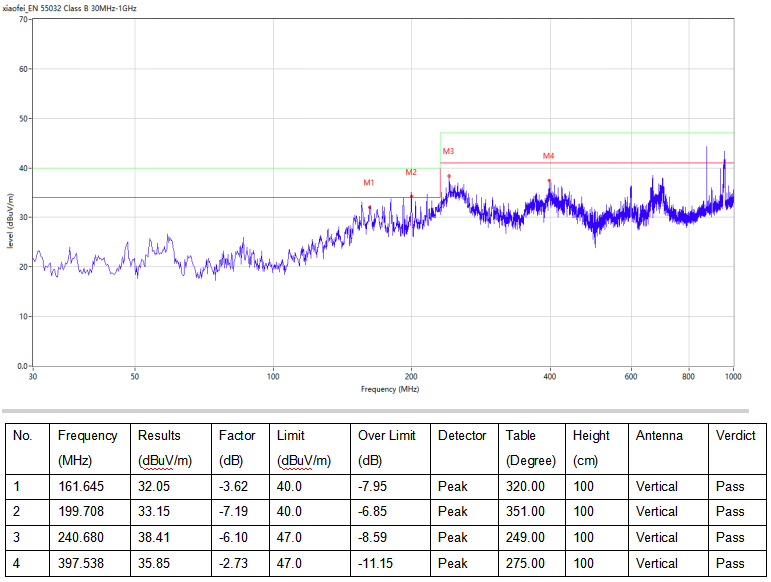

圖12 摸底測試數據-垂直方向

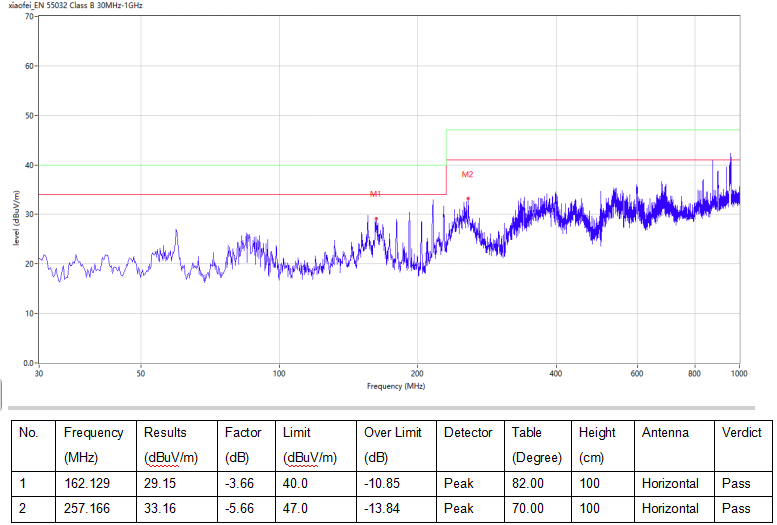

圖13 摸底測試數據-水平方向

可以看出整改完產品的測試數據已經有6dB的余量，這足應對不同地區的EMI認證測試要求。

四結語

固態激光雷達在人工智能的加持下，已經成為視覺方案搭配的一種趨勢，市場的需求量也在與日俱增，EMC問題得在產品設計初期提前規劃和布局，避免后期整改帶來的人工和時間成本，有EMC技術支持需求的伙伴可以聯系我們。
