一、行業痛點

在工業水處理領域，如化工廢水處理、工業純水制備等場景中，歐姆龍CP1L PLC被廣泛應用于水泵、加藥泵、過濾器、液位閥等水處理設備的邏輯控制，其穩定的性能能適應工業現場的復雜環境，但該P(yáng)LC無網口的設計成為水處理系統智能化管控的關鍵短板。傳統水處理系統中，操作人員僅能通過現場的MCGS觸摸屏查看液位、PH值、電導率、加藥量等基礎參數，PLC的程序調試和參數修改需現場操作；水處理的關鍵運行數據無法實時上傳至上位機，無法實現遠程監控和數據存儲，管理人員難以遠程掌握水處理系統的運行狀態；當出現水泵故障、加藥異常、水質超標等問題時，無法及時收到報警信息，易導致水質處理不達標、設備損壞甚至環保事故，同時人工現場巡檢的方式不僅效率低，還存在化工現場的安全隱患。

二、解決方案

針對工業水處理行業的實際痛點，捷米特量身打造的JM-ETH-CP歐姆龍PLC以太網模塊提供了一站式解決方案。該模塊專為歐姆龍CP1L系列PLC設計，即插即用的安裝方式無需改動原系統線路，不占用PLC原有通訊口，其專用擴展接口可直接對接工業水處理現場的 MCGS觸摸屏，保障現場本地操作與監控功能不受影響。模塊支持FINS/UDP、FINS/TCP等歐姆龍?jiān)蕴W(wǎng)協議，可實現與CX-Programmer編程軟件的遠程以太網通訊，方便技術人員遠程調試PLC程序；同時集成ModbusTCP服務器，完美兼容MCGS、組態王等工業水處理常用上位機軟件，實現水處理數據的實時采集、遠程監控和智能管控。

三、實施過程

（一）現場勘查與規劃

捷米特技術團隊對某化工企業的工業廢水處理站進行了詳細的現場勘查，發現該處理站的多套水處理單元均采用歐姆龍CP1L PLC控制，每套 PLC的通訊口均連接MCGS觸摸屏，用于現場操作人員監控水質參數和設備運行狀態，調整加藥泵頻率、水泵啟停等參數。項目核心需求是在保留MCGS觸摸屏現場操作功能的基礎上，實現上位機對所有水處理單元的集中遠程監控，實時采集PH值、電導率、液位、流量等水質和設備運行數據，實現水質超標、設備故障的遠程報警，同時支持技術人員遠程對PLC進行程序調試和參數修改，減少現場作業的安全風險。經技術評估，JM-ETH-CP以太網模塊的多接口設計、多協議支持和工業級防護性能，可完美適配化工廢水處理站的現場環境和智能化改造需求。

（二）模塊安裝與配置

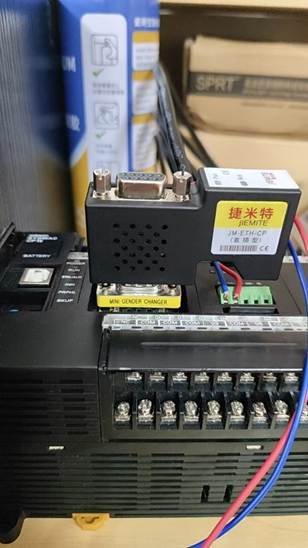

接口連接：JM-ETH-CP以太網模塊擁有DB9通訊母口X1、DB9通訊母口X2和RJ45通訊口X3三個工業級接口，適應工業水處理現場的復雜布線環境。技術人員將模塊X1接口直接插裝在歐姆龍CP1L PLC的DB9通訊口，實現與PLC的底層數據雙向互通；X2接口連接原系統的 MCGS觸摸屏通訊電纜，確保現場操作人員可通過觸摸屏正常進行本地控制和參數查看；RJ45通訊口X3通過屏蔽工業網線與廢水處理站的中控室上位機相連，同時將所有水處理單元的模塊接入工業局域網，實現集中組網。

參數設置：利用水處理系統低負荷運行的間隙，技術人員完成模塊物理連接后，通過筆記本電腦登錄模塊的Web服務器，輸入默認IP地址192.168.1.178進入?yún)?shù)設置界面。根據化工企業的工業網絡規劃，為每個水處理單元的模塊分配唯一的靜態IP地址，匹配PLC與 MCGS觸摸屏的通訊波特率、校驗位等參數，開啟FINS TCP協議以實現與CX-Programmer的通訊，開啟ModbusTCP協議以實現與上位機的數據交互，同時設置數據傳輸?shù)某瑫r時間和重連機制，適配工業現場的網絡環境。參數配置完成后保存并重啟模塊，經測試，模塊與 PLC、MCGS觸摸屏的通訊鏈路穩定，無數據延遲和丟包現象。

（三）系統調試與優化

通信測試：模塊安裝配置完成后，技術人員首先進行通訊功能測試，通過中控室的CX-Programmer編程軟件，可直接通過以太網對各水處理單元的PLC進行在線程序調試、程序上下載和實時狀態監控，水泵啟停、加藥泵頻率、閥門開關等PLC輸出信號均可在上位機實時顯示，證明以太網模塊的遠程通訊功能穩定可靠，無需現場接觸PLC即可完成調試工作。

四、應用效果

（一）保障水處理穩定達標

JM-ETH-CP以太網模塊的接入，實現了工業水處理數據的實時高速傳輸和遠程智能管控，當出現水質超標、設備異常等情況時，系統可立即觸發報警并實現部分參數的自動調整，有效避免了因人工發現不及時導致的水質處理不達標問題，出水水質達標率從原來的95%提升至 99.8%以上。同時，技術人員可遠程對PLC進行程序調試和參數修改，減少了現場作業次數，降低了化工現場的安全作業風險，設備故障處理時間平均減少 80%，保障了水處理系統的連續穩定運行。

（二）增強系統兼容性與拓展性

捷米特JM-ETH-CP模塊支持FINS、ModbusTCP等多種工業通用協議，完美兼容MCGS觸摸屏、CX-Programmer、組態王等工業水處理領域常用軟件，可與企業的環保監測系統、MES系統無縫對接，實現水處理數據的環保聯網上報和生產數據的全流程追溯。模塊的工業局域網組網能力，支持后期水處理站新增處理單元的無縫接入，僅需為新模塊分配IP地址，即可納入集中監控體系，為企業水處理系統的擴產和智能化升級提供了靈活的硬件支撐，同時模塊的工業級防護性能可適應化工現場的惡劣環境，保障系統長期穩定運行。

五、總結

捷米特JM-ETH-CP歐姆龍PLC以太網模塊在工業水處理系統的成功應用，有效解決了歐姆龍CP1L PLC無網口、無法實現遠程監控和上位機通訊的行業痛點，在保留MCGS觸摸屏現場操作與監控功能的前提下，實現了PLC、MCGS觸摸屏、上位機的三方數據互聯互通，推動了工業水處理系統的數字化和智能化升級。該模塊的應用不僅保障了水處理出水水質的穩定達標，降低了現場作業的安全風險，還實現了水處理站的集中遠程管控，大幅減少了人工成本，提升了管理效率。

(具體內容配置過程及其他相關咨詢可聯系楊工。)
