在AI醫療急救eVTOL朝著高功率密度、長航時與超高可靠性不斷演進的今天，其內部的電推進系統與關鍵醫療設備供電鏈路已不再是簡單的能量轉換單元，而是直接決定了飛行器航程、急救設備穩定運行與任務成敗的核心。一條設計精良的功率鏈路，是eVTOL實現安全起降、持續飛行與生命支持系統不間斷工作的物理基石。

然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在提升系統效率與控制重量/體積之間取得平衡？如何確保功率器件在劇烈振動、寬溫域與高海拔等極端工況下的長期可靠性？又如何將電磁兼容、熱管理與故障容錯無縫集成？這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。

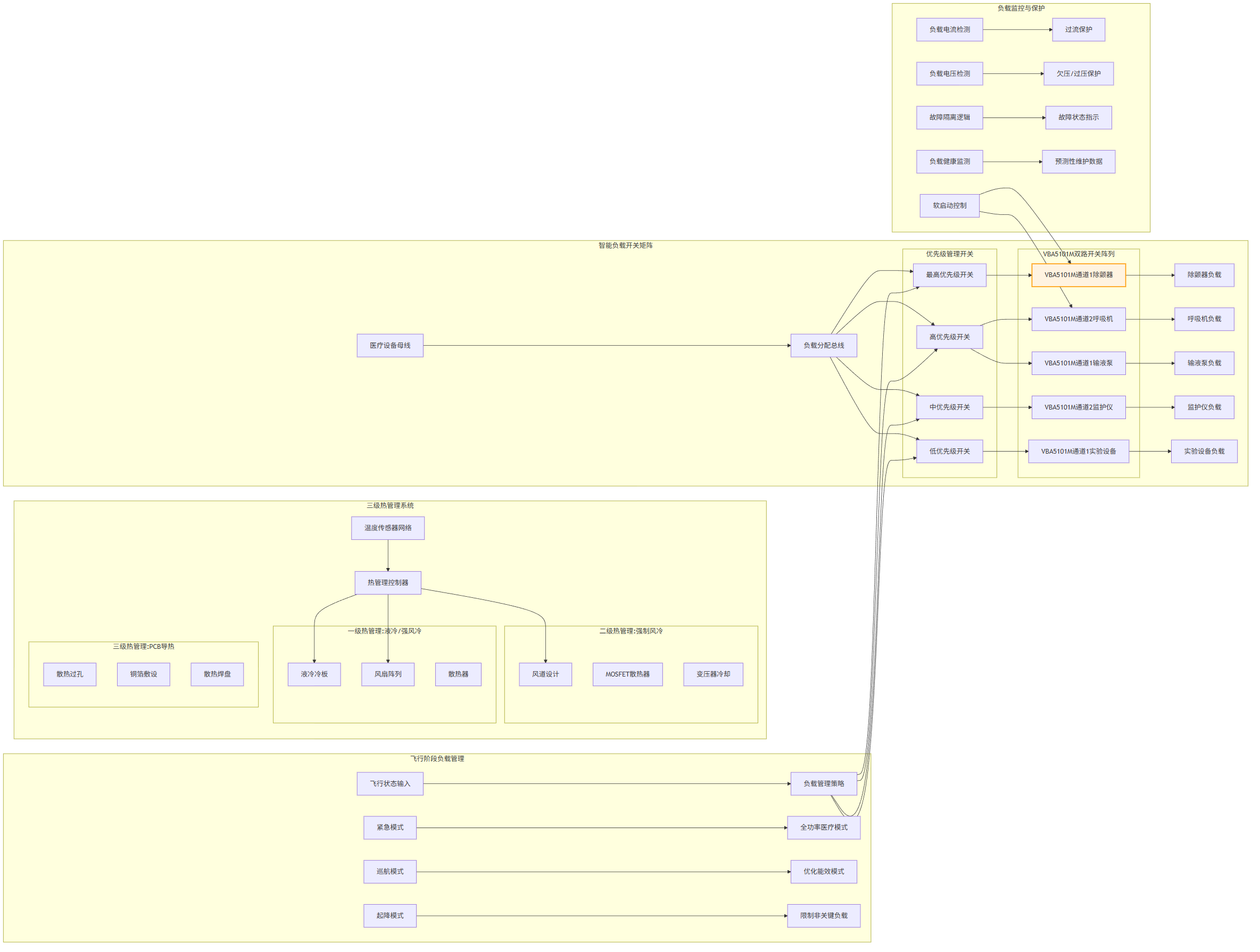

圖1: AI醫療急救 eVTOL方案與適用功率器件型號分析推薦VBM18R20S與VBP16I40與VBA5101M與產品應用拓?fù)鋱D_01_total

一、核心功率器件選型三維度：電壓、電流與拓?fù)涞膮f(xié)同考量

1. 主推進逆變器IGBT：高功率與可靠性的基石

關鍵器件為VBP16I40 (600/650V, 40A IGBT+FRD, TO-247)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到高壓電池包平臺電壓（如400-500VDC）及電機反電動勢，600V/650V的耐壓等級為常見高壓平臺提供了充足的降額裕量。集成FRD（快恢復二極管）確保了在感性負載（推進電機）下的續流安全，是硬開關拓?fù)湎碌姆€(wěn)健選擇。在動態特性與熱設計上，較低的飽和壓降（VCEsat @15V：1.7V）有助于降低大電流下的導通損耗。TO-247封裝為使用大型散熱器或冷板提供了便利，必須計算最壞情況下的結溫：Tj = Ta + (P_cond + P_sw) × Rθjc + (P_cond + P_sw) × Rθcs + (P_cond + P_sw) × Rθsa，其中開關損耗P_sw在高開關頻率下需重點評估。

2. 高壓DC-DC/輔助電源MOSFET：系統供電的穩健支柱

關鍵器件選用VBM18R20S (800V, 20A, TO-220, SJ_Multi-EPI)，其系統級影響可進行量化分析。在高壓隔離型DC-DC或PFC級應用中，800V的VDS為從高壓母線（如400VDC）降壓或處理270VAC航空電網輸入提供了極高的電壓裕度，能有效抵御浪涌和電壓尖峰。超結多外延（SJ_Multi-EPI）技術實現了低導通電阻（240mΩ @10V）與低柵極電荷的平衡，有利于提升效率并降低驅動難度。在可靠性方面，其高耐壓特性是應對空中復雜電磁環境與雷擊風險（間接效應）的第一道防線。

3. 關鍵醫療負載管理與分布式供電MOSFET：安全與智能的守護者

關鍵器件是VBA5101M (雙路±100V, 4.6A/-3.4A, N+P溝道, SOP8)，它能夠?qū)崿F(xiàn)高集成度的智能配電與保護。典型的醫療負載管理邏輯可以根據飛行階段和急救場景動態調整：在巡航階段，為除顫器、輸液泵、呼吸機等核心生命支持設備提供最高優先級、純凈且受保護的電源；在起降或遭遇湍流時，可智能限制或暫時關除非關鍵實驗設備的供電，確保電力集中于關鍵負載。其集成N+P溝道設計，為構建高效的負載開關、OR-ing（冗余電源選擇）電路或H橋驅動小型執行機構提供了單芯片解決方案，極大節省了PCB空間并提高了可靠性。

二、系統集成工程化實現

1. 多層級熱管理架構

我們?cè)O(shè)計了一個三級散熱系統。一級液冷/強風冷散熱針對VBP16I40這類主逆變器IGBT，采用導熱襯底直接接觸冷板的方式，目標是將結溫溫升控制在嚴格范圍內（如<80℃）。二級強制風冷/散熱器面向VBM18R20S這樣的高壓DC-DC MOSFET，通過機載風冷系統和翅片散熱器管理熱量。三級PCB導熱與自然對流則用于VBA5101M等高度集成的負載管理芯片，依靠多層板內銅平面、散熱過孔和艙內氣流。

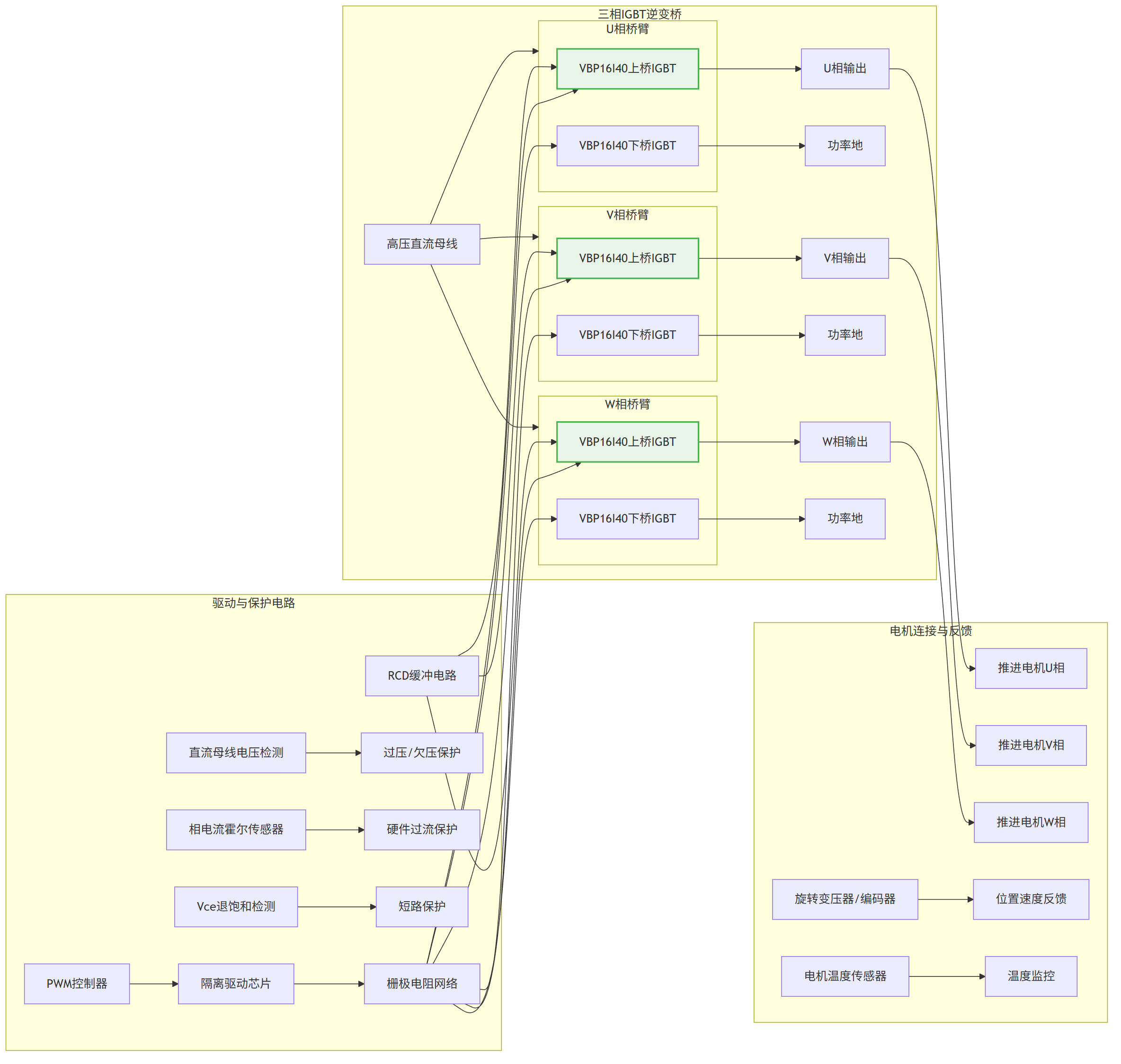

圖2: AI醫療急救 eVTOL方案與適用功率器件型號分析推薦VBM18R20S與VBP16I40與VBA5101M與產品應用拓?fù)鋱D_02_inverter

具體實施方法包括：將IGBT模塊安裝在具有高絕緣性能的導熱硅脂和冷板上；為高壓MOSFET配備低矮型翅片散熱器，并與高頻變壓器保持距離以避免耦合；在所有功率路徑上使用厚銅箔或嵌入銅塊，并在關鍵節點添加密集散熱過孔陣列。

2. 電磁兼容性與高可靠性設計

對于傳導與輻射EMI抑制，在高壓輸入級部署高性能EMI濾波器；開關節點采用緊密布局以最小化環路面積；對敏感的生物電信號采集線路（如ECG）實施嚴格的屏蔽與隔離。
針對可靠性增強設計，采用多重化策略。電氣應力保護包括：在IGBT橋臂采用RCD或有源箝位緩沖電路；為所有感性負載（如繼電器、泵）并聯續流二極管。故障診斷與容錯機制涵蓋：逆變器相電流多重采樣與硬件過流保護（響應時間<1μs）；關鍵器件結溫實時監測與降額運行；采用VBA5101M等器件構建的冗余供電路徑，實現單點故障下的無縫切換。

3. 安全與監控集成

利用VBA5101M的雙路獨立控制特性，可實現負載的軟啟動、順序上電與故障隔離。通過監測其導通壓降或使用外部分流器，可實現精準的負載電流監控，為預測性維護（如電機繞組退化、泵阻塞）提供數據。

三、性能驗證與測試方案

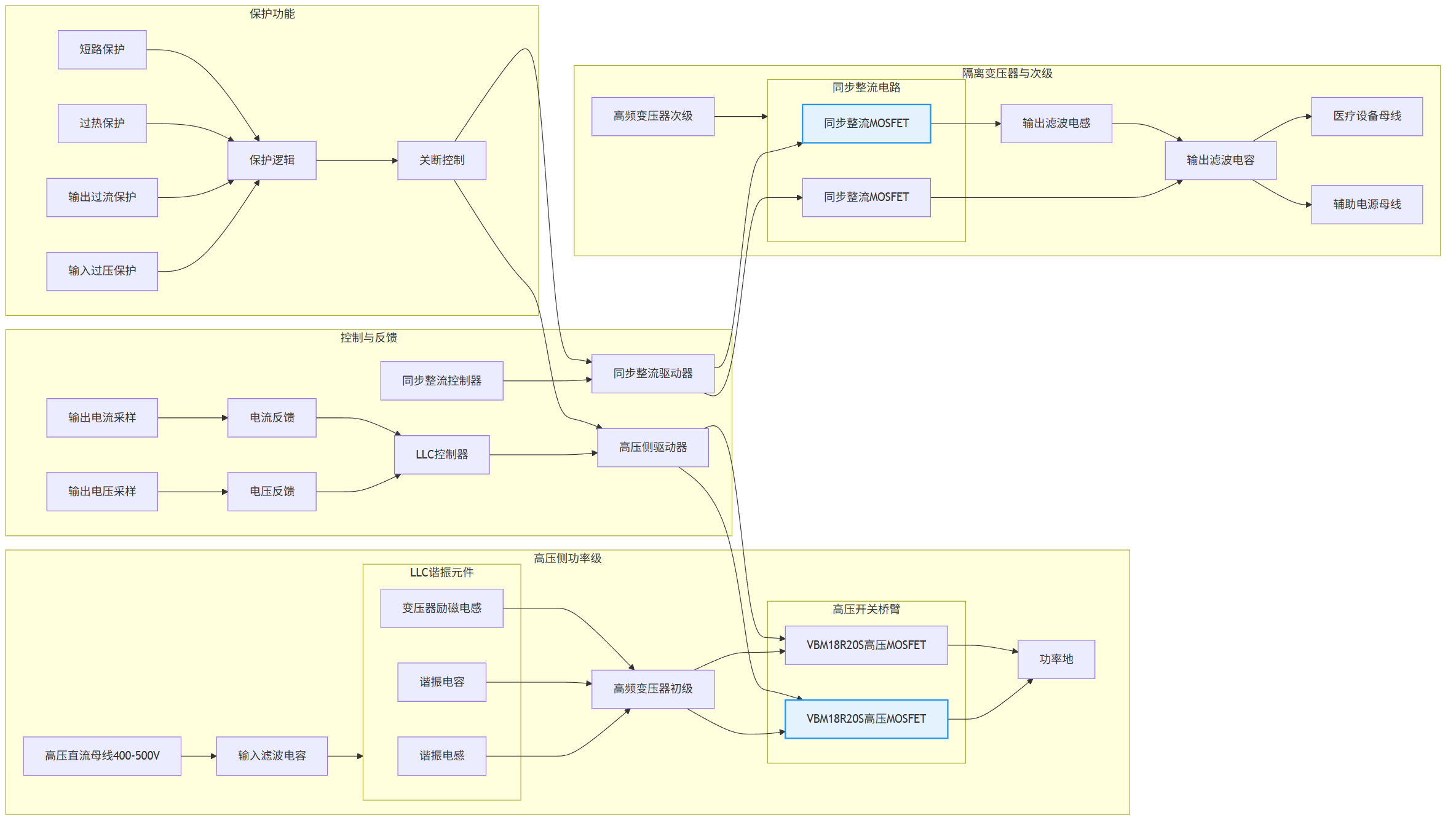

圖3: AI醫療急救 eVTOL方案與適用功率器件型號分析推薦VBM18R20S與VBP16I40與VBA5101M與產品應用拓?fù)鋱D_03_dcdc

1. 關鍵測試項目及標準

為確保設計滿足航空與醫療級嚴苛要求，需要執行一系列關鍵測試。系統效率與功率密度測試在標稱輸入電壓、全負載譜下進行，合格標準為逆變器效率不低于97%，DC-DC效率不低于94%。高低溫與振動測試在-40℃至+85℃溫度循環及寬頻隨機振動條件下進行，要求功率鏈路功能正常，無性能退化。電磁兼容性測試需滿足DO-160G或更嚴格標準，重點關注RS（輻射敏感度）與CE（傳導發射）。故障注入與安全測試模擬單點失效（如MOSFET短路、開路），驗證系統能否進入安全狀態或切換至冗余路徑。壽命與可靠性加速測試依據航空標準進行。

2. 設計驗證實例

以一臺50kW級eVTOL電推進與醫療供電鏈路測試數據為例（高壓母線：400VDC，環境溫度：25℃），結果顯示：主逆變器（IGBT）效率在額定功率時達到97.5%；高壓DC-DC效率為95.2%；關鍵負載切換響應時間<10μs。關鍵點溫升方面，IGBT結溫（估算）在液冷下為65℃，高壓MOSFET殼溫為58℃，負載開關IC為42℃。在EMC測試中，傳導發射低于DO-160G限值6dB以上。

四、方案拓展

1. 不同功率等級與架構的方案調整

輕型/多旋翼eVTOL（功率50-200kW）可采用本方案所述IGBT與MOSFET組合，散熱以強風冷為主。傾轉旋翼/復合翼eVTOL（功率200-1000kW）則需在逆變器級采用多IGBT并聯或半橋/全橋模塊，散熱升級為液冷循環系統。燃料電池配套供電系統中，VBM18R20S可用于燃料電池升壓DC-DC，VBA5101M可用于多路輔助負載管理。

2. 前沿技術融合

寬禁帶半導體演進路線：當前階段采用高可靠性IGBT（VBP16I40）與超結MOSFET（VBM18R20S）的組合；下一階段在高壓DC-DC或輔助逆變器中引入SiC MOSFET，追求極致效率與功率密度；未來向全SiC多芯片模塊演進。
智能健康管理（PHM）：通過實時監測IGBT的VCEsat變化、MOSFET的Rds(on)漂移以及熱循環次數，利用AI算法預測功率器件的剩余壽命，實現視情維護。

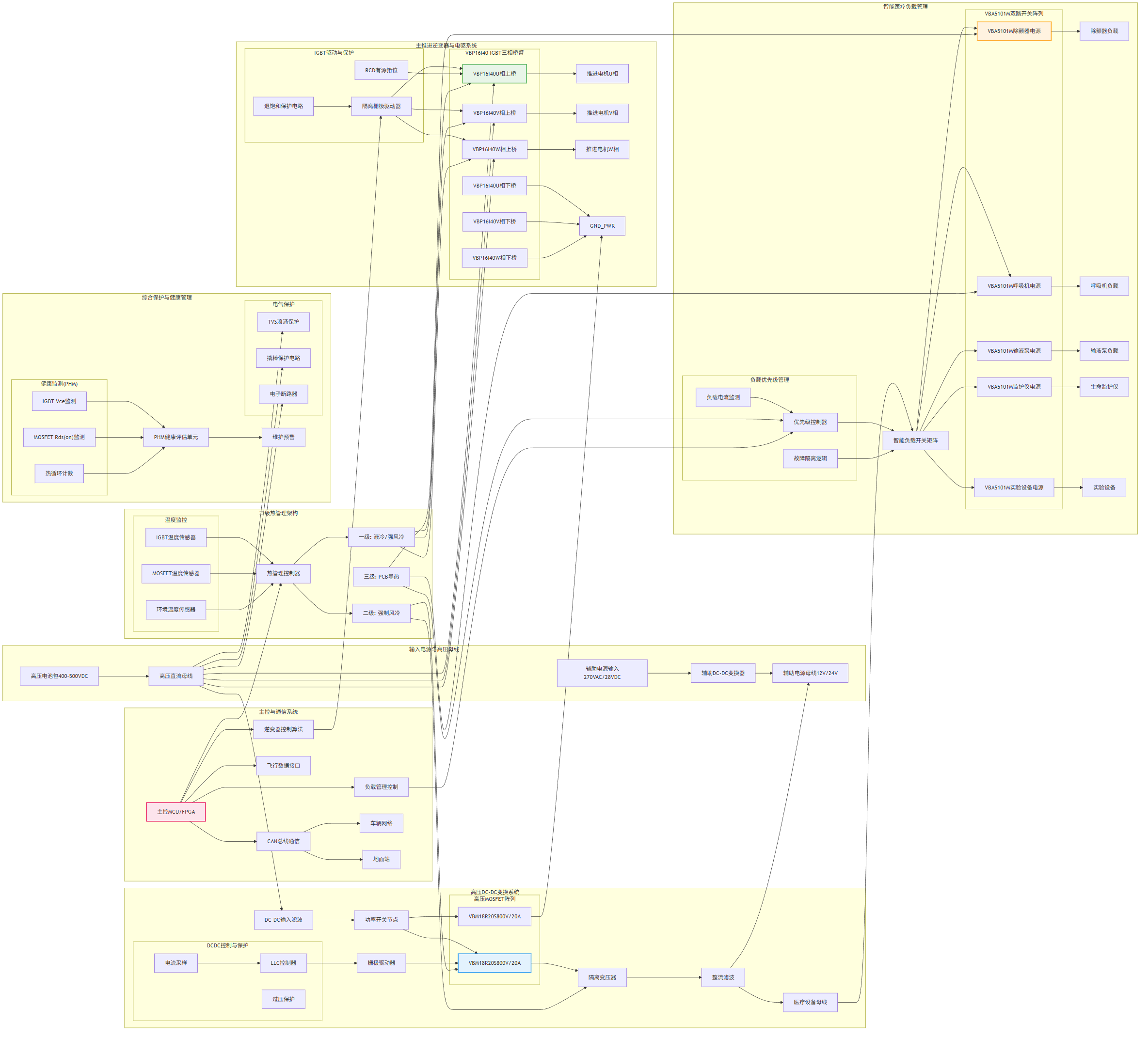

圖4: AI醫療急救 eVTOL方案與適用功率器件型號分析推薦VBM18R20S與VBP16I40與VBA5101M與產品應用拓?fù)鋱D_04_loadmgmt

數字孿生與自適應控制：在數字域構建功率鏈路模型，結合實時飛行數據與器件狀態，動態優化開關頻率、驅動強度與散熱策略，以應對不同飛行剖面下的負載與熱挑戰。

AI醫療急救eVTOL的功率鏈路設計是一個在極端約束下追求極致安全與可靠的多維度系統工程。本文提出的分級優化方案——主推進級注重高功率與魯棒性、高壓轉換級追求高耐壓與高效率、負載管理級實現高集成與智能配電——為這一前沿領域的開發提供了清晰的實施路徑。

隨著航空電氣化與AI技術的深度融合，未來的航空級功率管理將朝著更高密度、更高智能與內在安全的方向發展。建議工程師在采納本方案基礎框架的同時，必須遵循最嚴格的航空安全標準，進行充分的冗余設計與失效模式分析，為拯救生命的每一次飛行做好萬全準備。

最終，卓越的航空功率設計是無聲的，它不直接呈現給操作者，卻通過更遠的航程、更穩定的生命支持系統、更低的故障率與面對極端條件的從容，為成功救援提供堅實保障。這正是工程智慧在拯救生命領域的最高價值體現。
