在緊急醫療救援與城市空中交通（UAM）融合發展的前沿，醫療急救eVTOL（電動垂直起降飛行器）作為生命運輸?shù)年P(guān)鍵載體，其電氣系統的性能直接決定了飛行器的動力可靠性、航程與安全冗余。分布式電推進（DEP）系統、高能量密度電池管理與機載醫療設備供電是eVTOL的“心臟、血脈與生命支持單元”，負責為多臺推進電機、飛控執行器、生命監護儀、除顫器、氧氣濃縮泵等關鍵負載提供極高可靠、高效且精準的電能分配與控制。功率MOSFET的選型，深刻影響著系統的功率密度、效率、熱管理及在劇烈振動、寬溫環境下的長期生存能力。本文針對醫療急救eVTOL這一對安全性、重量、可靠性要求極為嚴苛的應用場景，深入分析關鍵低壓功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。
MOSFET選型詳細分析
1. VBQF2314 (Single P-MOS, -30V, -50A, DFN8(3x3))
角色定位： 主電池母線（高壓DC-Link，如400V/800V）至低壓直流轉換器（DC-DC）的輸入側反向保護與智能關斷開關。
技術深入分析：
電壓應力與安全隔離： 在基于高壓電池包的eVTOL架構中，低壓系統（如28V）通常通過隔離DC-DC轉換器供電。VBQF2314的-30V耐壓為28V母線提供了充足的裕量。其P溝道特性便于在高壓側實現簡潔的“高邊”開關控制，用于在系統故障（如低壓側短路、過流）或維護時，安全地切斷來自高壓電池的輸入，實現電氣隔離，滿足航空級安全規范。

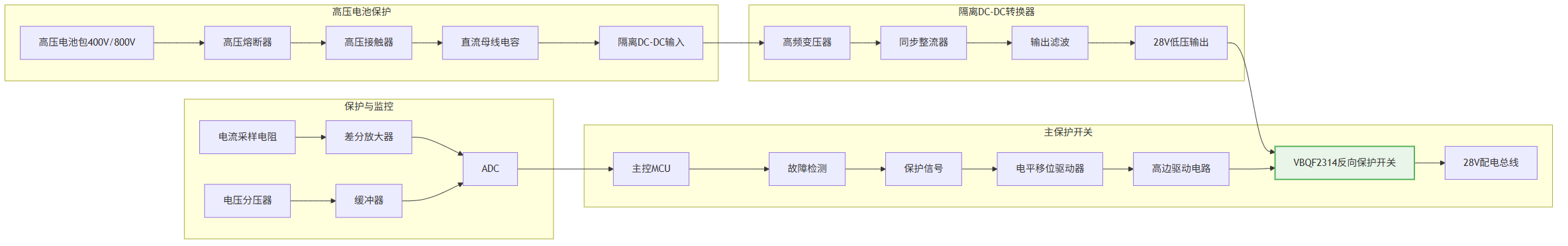

圖1: 醫療急救 eVTOL方案與適用功率器件型號分析推薦VBQF2314與VBQF1638與VBI3328與產品應用拓?fù)鋱D_01_total

極致導通損耗與功率密度： 采用先進的Trench技術，在10V驅動下Rds(on)低至10mΩ，配合-50A的連續電流能力，導通壓降與功耗極低。這對于承載整個低壓系統輸入功率的路徑至關重要，能最大化電能傳輸效率，減少熱量產生。DFN8(3x3)封裝具有極低的熱阻和占板面積，是實現高功率密度、輕量化設計的核心。
系統集成與可靠性： 作為主功率路徑開關，其快速開關能力支持基于微控制器的智能保護策略。堅固的封裝能承受飛行中的振動與沖擊，確保連接可靠性。
2. VBQF1638 (Single N-MOS, 60V, 30A, DFN8(3x3))
角色定位： 分布式電推進電機（涵道風扇/螺旋槳電機）的相電流控制開關，或大功率舵機/執行器的H橋驅動。
擴展應用分析：
高效電機驅動核心： eVTOL的多個推進電機通常由低壓（如48V）或中壓母線驅動。VBQF1638的60V耐壓為48V系統提供了良好的電壓裕度，能抵御電機反電動勢和關斷尖峰。其30A的電流能力適合中等功率的單個電機相線或執行器驅動。
優異的動態性能與效率： Rds(on)在10V驅動下僅為28mΩ，實現了導通損耗與開關損耗的良好平衡。這對于高頻PWM（可達數十kHz）的電機驅動至關重要，能確保電機高效、平穩運行，直接貢獻于延長航程和降低熱管理負擔。DFN8封裝利于多管并聯布局，以承載更大電流，滿足不同推力等級電機的需求。

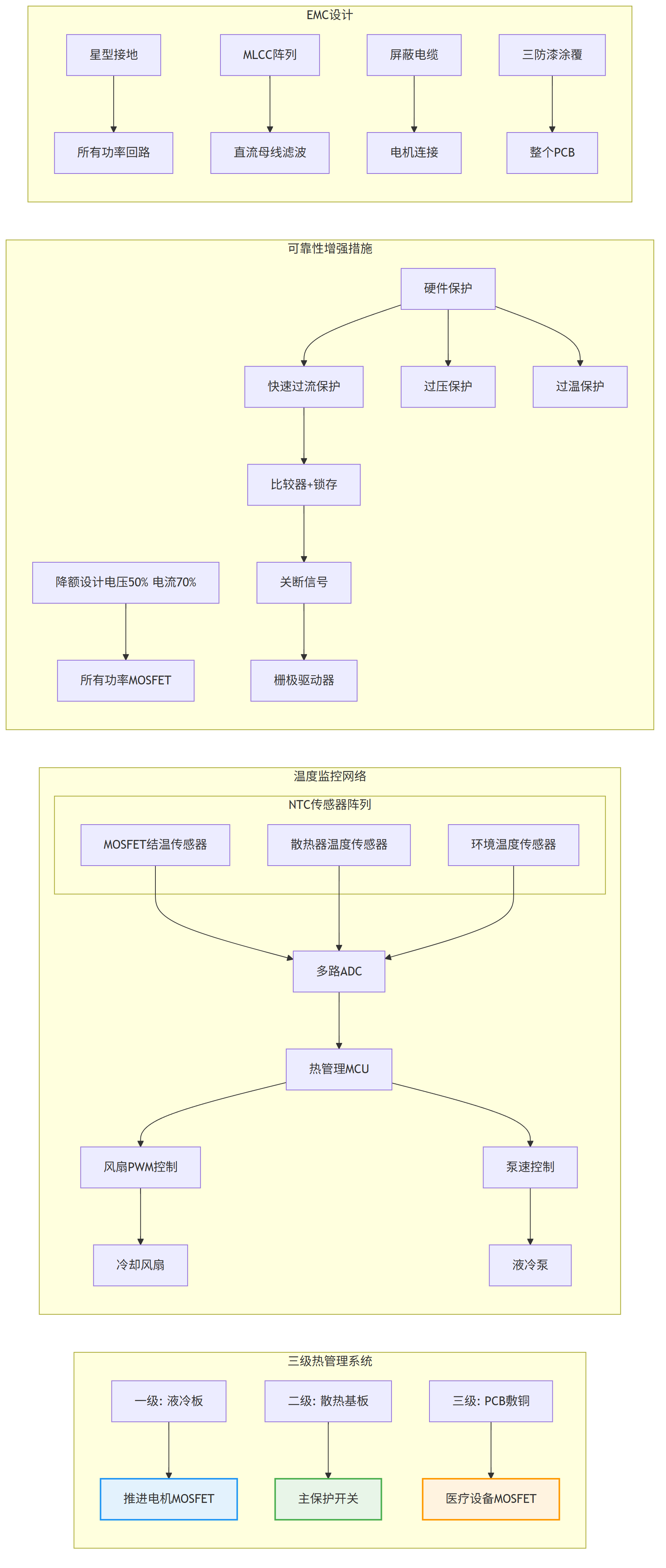

圖2: 醫療急救 eVTOL方案與適用功率器件型號分析推薦VBQF2314與VBQF1638與VBI3328與產品應用拓?fù)鋱D_02_protection

高可靠性要求： 飛行控制動力系統不容有失。該器件需在寬溫范圍（-55°C至+125°C以上）內穩定工作，其技術特性支持在嚴苛環境下實現可靠的過流與過熱保護。
3. VBI3328 (Dual N+N MOS, 30V, 5.2A per Ch, SOT89-6)
角色定位： 關鍵機載醫療設備（如便攜式呼吸機、輸液泵、監護儀）的冗余電源切換與負載點（PoL）穩壓器同步整流。
精細化電源與生命支持管理：
高集成度冗余控制： 采用SOT89-6封裝的雙路N溝道MOSFET，集成兩個參數一致的30V/5.2A MOSFET。該器件可用于構建冗余電源切換電路（如主電池與備用電池之間），或用于多路醫療設備電源的獨立使能控制。雙路集成極大節省了寶貴的PCB空間，并提高了通道間的一致性。
高效節能與精準控制： 其較低的導通電阻（22mΩ @10V）確保了在給醫療設備供電時路徑損耗最小。作為同步Buck或Boost轉換器的下管或上管，其快速開關特性有助于提高PoL電源的效率，為精密醫療電子提供潔凈、穩定的電壓軌。
安全與容錯： 雙路獨立控制允許飛控系統或電源管理單元（PMU）在檢測到某一路電源或負載異常時，無縫切換至備用通道或隔離故障通道，確保生命支持設備的持續供電，是提升系統容錯能力和醫療安全性的關鍵元件。
系統級設計與應用建議
驅動電路設計要點：
1. 高壓側保護開關 (VBQF2314)： 需搭配電平移位電路或?qū)Ｓ酶哌?a target="_blank">驅動器，確保柵極控制信號在共模電壓大幅變化時依然可靠。驅動回路需低電感設計以支持快速關斷進行故障隔離。
2. 電機/執行器驅動 (VBQF1638)： 通常由多相電機驅動控制器（如FOC控制器）直接驅動或通過預驅芯片驅動。需優化柵極驅動電阻以平衡開關速度與EMI，并確保在極端低溫下也能完全導通。
3. 醫療設備電源管理 (VBI3328)： 驅動簡便，可由電源管理IC或MCU的GPIO通過適當驅動強度直接控制。在冗余切換應用中，需特別注意防止兩路電源在切換瞬間發生沖突（如“或”二極管方案或使用背對背MOSFET）。

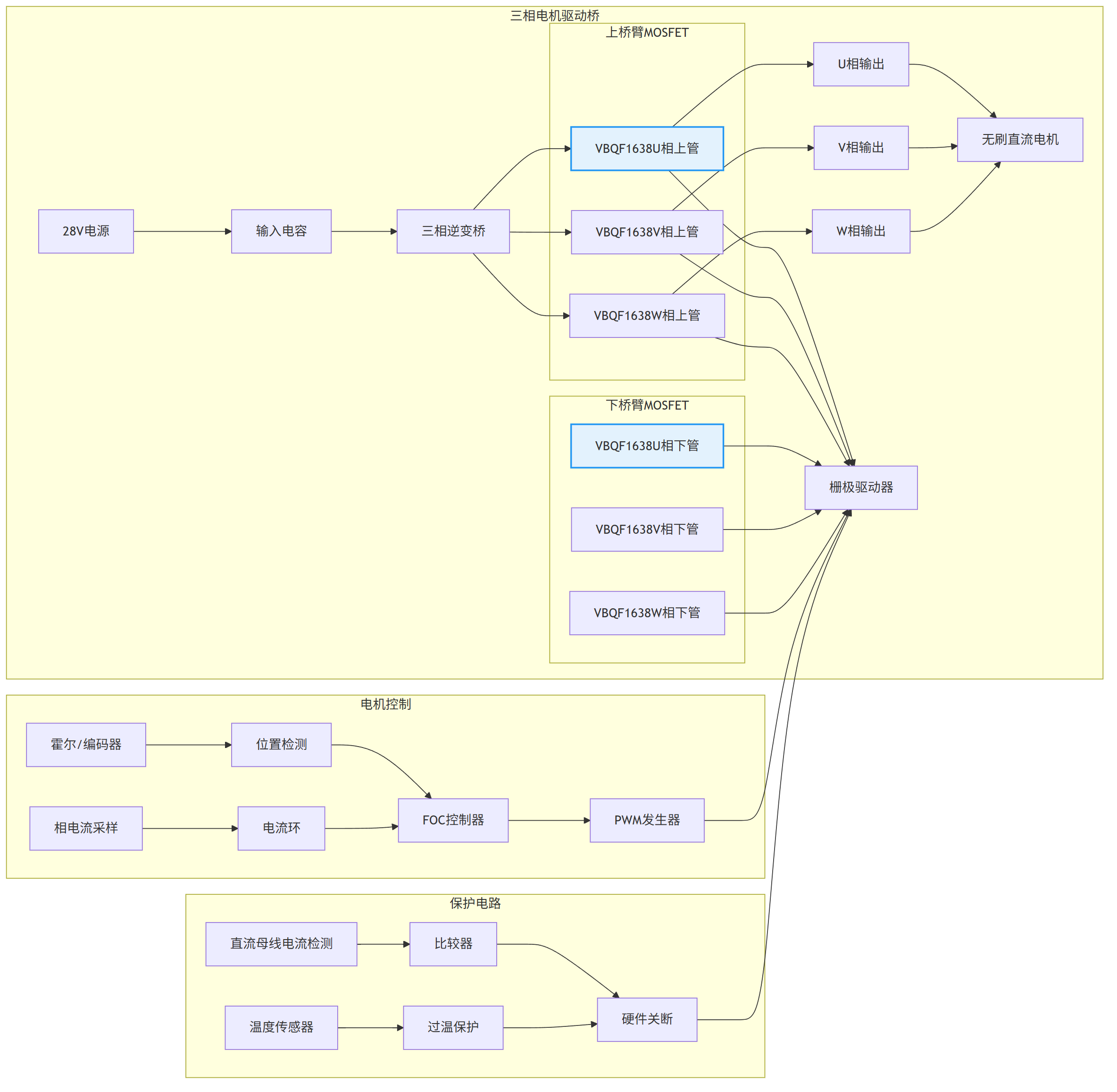

圖3: 醫療急救 eVTOL方案與適用功率器件型號分析推薦VBQF2314與VBQF1638與VBI3328與產品應用拓?fù)鋱D_03_propulsion

熱管理與EMC設計：
1. 分級熱設計： VBQF2314和VBQF1638由于承載大電流，必須通過大面積PCB敷銅（利用內層）或連接到散熱基板進行有效散熱。VBI3328在典型醫療負載電流下，依靠PCB敷銅即可滿足要求。
2. EMI抑制： 電機驅動回路（VBQF1638所在）是主要的高頻噪聲源，應采用緊密的星型接地、在直流母線端加裝MLCC和電解電容濾波、并使用屏蔽電纜連接電機。所有開關節點的走線應盡可能短。
可靠性增強措施：
1. 降額設計： 在eVTOL應用中，建議工作電壓不超過額定值的50%，電流根據最高環境溫度（如85°C）進行大幅降額（如使用70%額定值）。
2. 保護與診斷： 為VBQF2314和VBQF1638所在的功率回路設置毫歐級采樣電阻進行實時電流監控，并配合比較器實現硬件級快速過流保護（OCP）。為VBI3328控制的醫療設備電源路徑設置熔斷器。
3. 環境適應性： 所有MOSFET的選型必須符合航空或汽車級溫度與可靠性標準。PCB設計需考慮三防漆涂覆，以應對濕度、鹽霧等環境。
結論
在醫療急救eVTOL的分布式電推進與機載生命支持系統設計中，功率MOSFET的選型是實現高功率密度、超高可靠性與功能安全的關鍵。本文推薦的三級MOSFET方案體現了精準、可靠、輕量化的設計理念：
核心價值體現在：
1. 全鏈路安全與冗余： 從高壓電池接入的智能保護與隔離（VBQF2314），到動力系統的穩健驅動（VBQF1638），再到生命支持設備的精細化冗余供電（VBI3328），構建了從能源到負載的多層級電氣安全屏障。
2. 極致功率密度與輕量化： 采用DFN、SOT89等先進封裝，在滿足大電流承載能力的同時，最大限度地減輕了重量、縮小了體積，直接貢獻于提升eVTOL的有效載荷與航程。

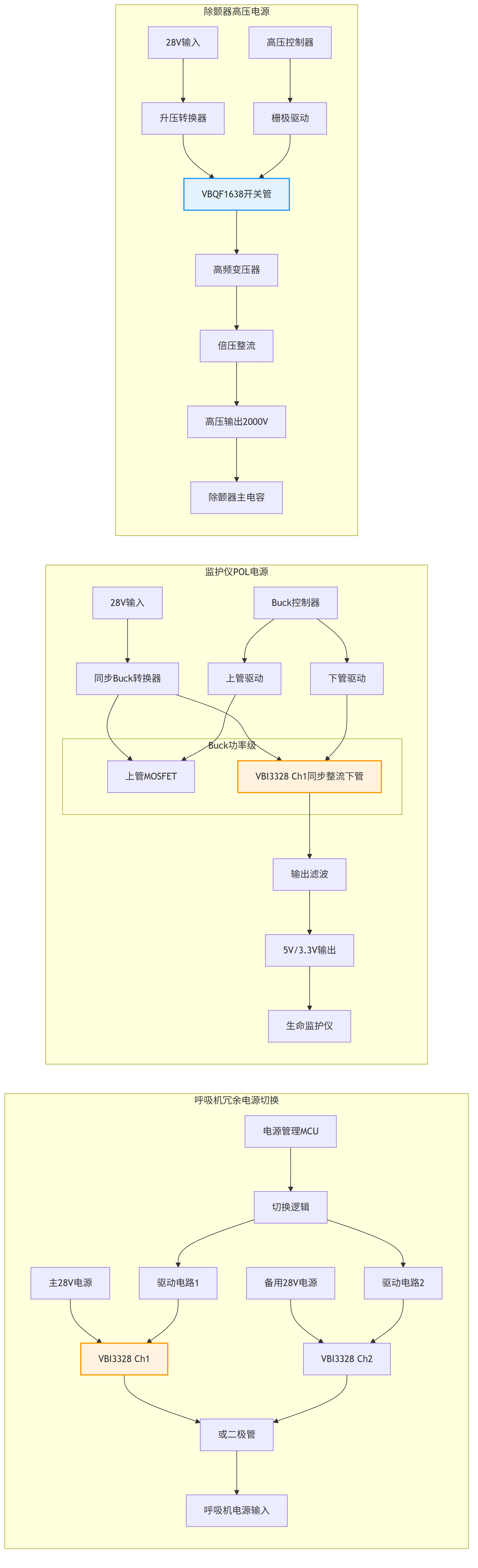

圖4: 醫療急救 eVTOL方案與適用功率器件型號分析推薦VBQF2314與VBQF1638與VBI3328與產品應用拓?fù)鋱D_04_medical

3. 高可靠性與環境適應性： 針對寬溫、高振動、高可靠性的航空應用場景進行選型與設計，確保在各類緊急任務條件下系統的穩定運行。
4. 高效能與熱管理： 超低的Rds(on)減少了系統各環節的功率損耗，降低了散熱需求，提升了整體能源利用效率，對于電池電量寶貴的eVTOL至關重要。
未來趨勢：
隨著eVTOL向更高電壓平臺（如800V）、更高功率密度和更深度集成化發展，功率器件選型將呈現以下趨勢：
1. 對耐壓更高（100V-250V）、Rds(on)更低的MOSFET需求增長，以支持更高功率的推進電機和更高效的48V/高壓混合架構。
2. 集成電流傳感（SenseFET）和溫度診斷功能的智能功率開關（IPS）在關鍵功率路徑中的應用，以實現更精確的狀態監控和預測性維護。
3. 寬禁帶半導體（如GaN）在高壓、高頻輔助電源（如隔離DC-DC）中的應用，以追求極致的功率密度和效率。

圖5: 醫療急救 eVTOL方案與適用功率器件型號分析推薦VBQF2314與VBQF1638與VBI3328與產品應用拓?fù)鋱D_05_thermal

本推薦方案為醫療急救eVTOL提供了一個從主電源保護、動力驅動到關鍵負載供電的完整低壓功率器件解決方案。工程師可根據具體的推進系統電壓/功率等級、電池架構、醫療設備清單及安全完整性等級（SIL/ASIL）要求進行細化調整與驗證，以打造出滿足航空適航標準、性能卓越的下一代醫療救援飛行器。在爭分奪秒的空中救援中，卓越且可靠的硬件設計是守護生命線的基石。
