色彩傳感器，亦稱顏色識別傳感器，是一種通過光電轉換原理檢測物體顏色并與預設參考值對比的輸出設備。其核心技術包含分立型光電二極管、光-電壓集成轉換器及光-頻率集成轉換器三類方案，主要應用于工業自動化檢測、醫療試劑分析、印刷校準與紡織品生產等領域。

顏色傳感器是從發射器發射光，由接收器檢測檢測物體反射的光的“光電傳感器”的一種。其核心工作原理基于光的吸收、反射與透射特性，結合光電轉換技術，將顏色信息轉化為可處理的電信號。在色彩調理應用中，顏色傳感器主要用于精確測量、分析和調整物體的顏色，確保色彩的一致性和準確性。

顏色傳感器-WH3620

由工采網代理的WH3620是一款集成了光電二極管、電流放大器、模擬電路與數字信號處理器的光頻轉換器，它能夠同時輸出紅、綠、藍、白及紅外光（RGBW-IR）五個通道的數據，具備高精度、低功耗、高動態范圍等特點，適用于多種光照環境下的色溫與照度測量，實現對環境光的全面感知；使設備不再只是“感知光線強弱”，而是能夠“識別光源類型”、“判斷色溫變化”、“還原真實色彩”。在不同光照條件（如白光LED、CWF、TL84、D65、光源A等）提供精準的LUX照度、CCT色溫及紅外環境感知能力，為智能設備提供優質光感方案。

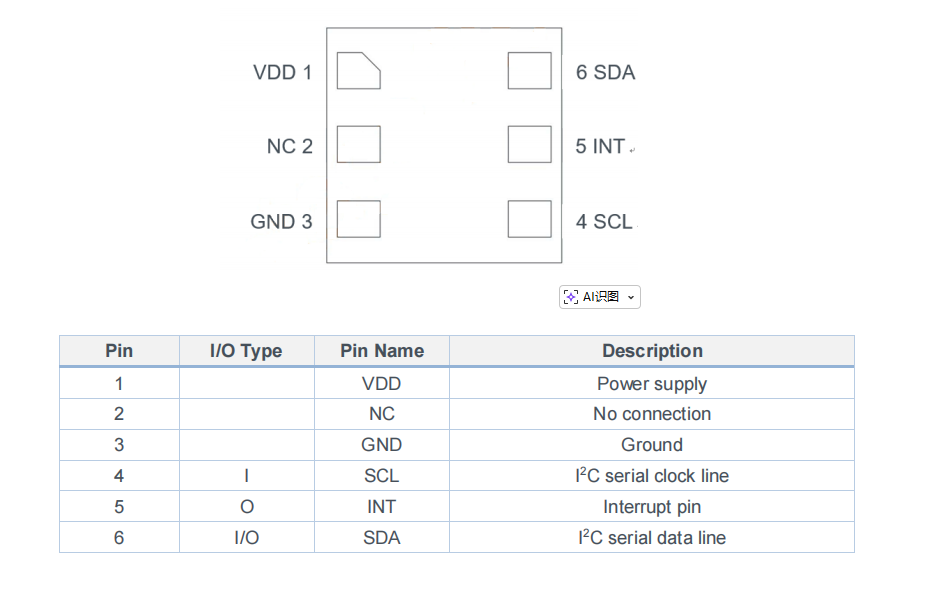

I/O引腳配置：

I/O引腳配置

產品特點：

超強兼容性：I2C接口（400kHz）與主流控制器無縫對接，2.4V-3.6V工作電壓范圍。

精準全域感知：覆蓋0Lux至陽光直射場景，70dB動態范圍+熒光燈抗閃爍技術

智能中斷優化：可編程高低閾值中斷，0.1μA睡眠功耗，喚醒周期自由配置

硬件級擴展力：支持16位ADC分辨率&192倍增益調節，內置校準與抗熒光閃爍設計。

工業級可靠性：-40°C至+85°C溫度范圍，集成ESD防護與電源失效復位功能。

關鍵功能需求:

高精度光譜分析?：需支持可見光范圍（通常400-700nm）的精細測量。

?動態環境適應性?：抗環境光干擾（如配備偏振濾光片或遮光罩）。

?快速響應?：適用于高速生產線（如掃描頻率需達kHz級）。

?多通道輸出?：支持RGB、Lab值或光譜數據輸出，便于集成到調理系統。

環境光傳感芯片- WH3620的特性：

電源電壓范圍為2.4V到3.6V

工作溫度從-40°C到+85°C

接口類型：I2C（支持400kHz快速模式）

包級別修剪

通電復位，棕色復位

等待時間功能，可降低功耗

R、G、B、W、IR五通道并行輸出

熒光閃爍免疫

可選擇的模擬增益

可選擇的分辨率（較多為16位）

在低照度下的高靈敏度

高照度的檢測范圍

LUX & CCT的高精度

封裝形式：6-pin 小型封裝，適合空間受限設計

內置功能：Power-on Reset、Brown-out Reset、等待模式、中斷輸出

環境光傳感器- WH3620的應用：

移動終端：手機/平板自動調節屏幕亮度和色溫，提升閱讀舒適度。

智能家居：聯動照明系統，根據晝夜光線變化動態調整室內色溫，營造健康光環境。

工業控制：搭配顯示屏或儀器面板，抑制環境光干擾，確保數據可視性

印刷與包裝?：實時檢測印刷品的色差，確保批次間顏色一致性。

?紡織與染整?：監控織物染色過程中的顏色變化，調整染料配比。

?食品加工?：評估食品外觀顏色（如烘焙食品的焦黃度）。

?汽車涂裝?：檢測漆面顏色匹配度，避免色差問題。

?顯示屏校準?：調整顯示屏的色溫、亮度和色彩平衡。
