應用

在高速瞬變信號測量的科研與測試領域，精準捕捉信號的快速變化并實現多探頭數據的同步采集，是繪制空間信號分布圖的關鍵。

本案例采用探頭對高速瞬變信號進行精準測量，需要搭建一套專業的數據采集系統，實現多達12個及以上探頭輸出信號的同步采集，通過多通道的精準數據獲取，完成空間信號分布圖的精確繪制，滿足高速瞬變信號測量相關的科研與測試驗證需求。

挑戰

客戶面臨的主要技術挑戰是實現多個采集通道之間的高精度同步。高速瞬變信號變化極為迅速，任何通道間的微小時間偏差都會導致后續數據分析的嚴重失真?？蛻粢蠖嗫ㄍ叫阅苓_(dá)到 ±4 ns 以內，傳統的基于觸發線連接的同步方式難以滿足如此高的精度要求，且隨著通道數增加，同步難度呈指數級上升。并且客戶還需要驗證系統的測量精度，確保采集到的波形與傳統高端示波器測量的結果具有高度一致性。

解決方案

簡儀科技提供了基于PXIe高速總線架構的模塊化儀器解決方案，以多塊PXIe-9827高速數字化儀為核心構建高速瞬變信號同步測試采集系統，利用PXIe背板的高帶寬和精確時鐘分發功能，實現所有采集通道的納秒級同步，確保多探頭采集數據的時間一致性，為空間信號分布的準確分析奠定堅實基礎。PXIe-9827 高速數字化儀具備每通道1.2 GS/s的采樣率與250 MHz的模擬帶寬，可無失真捕獲信號探頭的快速瞬變響應信號，同時每通道配備3.5 GB大容量?jī)?nèi)存，能夠支持長時間、高采樣率的連續數據記錄，輕松應對復雜瞬態信號的捕獲需求，且該數字化儀支持AC/DC耦合、50 Ω/1 MΩ 輸入阻抗切換及多種量程，可靈活適配客戶自研探頭的不同輸出信號特性，無需額外適配設備。整個系統采用模塊化架構設計，僅需增加PXIe-9827模塊即可實現通道數的靈活擴展，完美適配未來測試規模擴大的需求，同時大幅簡化多通道系統的構建與維護流程，全方位匹配高速瞬變信號測量的核心需求。

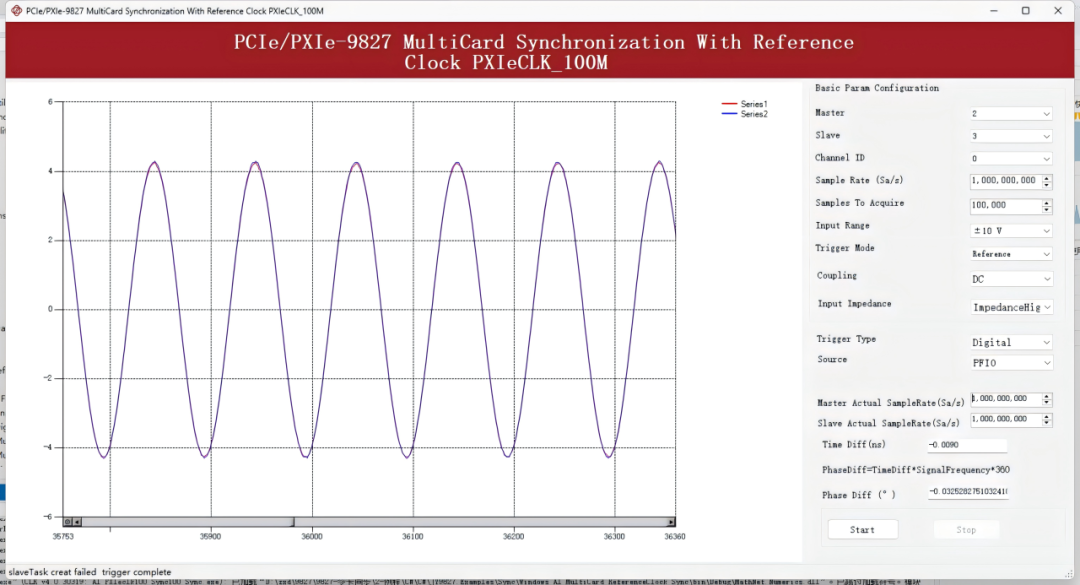

多卡同步性能驗證（±4 ns）

實測波形與高端示波器采集波形高度契合，實現理想實驗效果；相較臺式示波器，PXIe架構不僅數據獲取更便捷、多通道同步更易實現，系統整體更具易用性與高性價比。

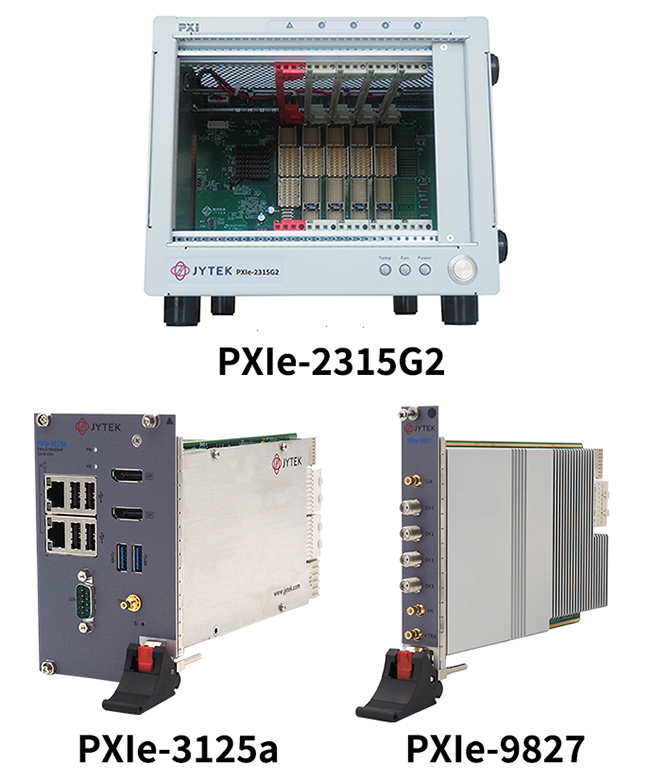

使用的簡儀產品

硬件

PXIe-2519G2：高數據傳輸帶寬9槽全混合PXI Express機箱

PXIe-3125a：高性能第11代IntelCorei5-11500HE處理器PXI Express控制器

PXIe-9827：1.2 GS/s 4通道高速數字化儀

軟件

SeeSharpTools：銳視測控軟件開發工具包

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體測試成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

本次高速瞬變信號同步測試系統的成功搭建，是簡儀科技PXIe模塊化儀器方案在高端精密測量領域的又一典型應用。簡儀憑借PXIe總線架構的技術優勢，以納秒級同步、高指標采集、靈活擴展的核心特性，成功破解了高速瞬變信號測量中的多通道同步采集難題，為客戶提供了高集成度、高可靠性、高適配性的測量解決方案。相比傳統方案，簡儀的模塊化方案不僅大幅提升了高速瞬變信號測量的精準度與效率，還為客戶未來的測試規模擴大與技術升級預留了充足空間。此次合作充分證明了簡儀科技在模塊化儀器領域的技術實力與解決方案能力，也為高速瞬變信號測量、多通道同步采集等相關領域的儀器選型與系統搭建提供了優質參考，未來簡儀將繼續依托開源開放的生態體系，為各行業的精密測量需求打造更貼合的模塊化儀器解決方案。
