概述：

PC6501 是一款低電磁干擾（EMI）推挽式變壓器驅動器，專為隔離接口應用中的小型化、隔離電源設計。該器件由 2.7-V或 5-V直流電源供電，用于驅動低輪廓中心抽頭變壓器的初級繞組。次級繞組可根據變壓器匝數比提供任何隔離電壓。

PC6501 由振蕩器和隨后的門極驅動電路組成，后者提供互補輸出信號以驅動接地參考 N 溝道功率開關。內部邏輯確保兩個開關之間的“先斷后通”操作。內部保護功能包括欠壓鎖定、熱關斷和輸出電流限制。通過控制輸出開關電壓的斜率以及采用擴頻時鐘（SSC）技術，實現了低噪聲和低 EMI性能。

特性：

■變壓器推挽驅動器

■ 2.7V至 5.5V電源電壓工作

■高輸出驅動能力：5V電源下 1A

■低導通電阻：4.5V下 0.23Ω

■擴頻時鐘（SSC）

■超低電磁干擾（EMI）

■精密內部振蕩器

■斜率控制

■內部電流限制

■低關斷電流：<1?μA

■熱關斷保護

■寬溫度范圍：–45°C至 125°C

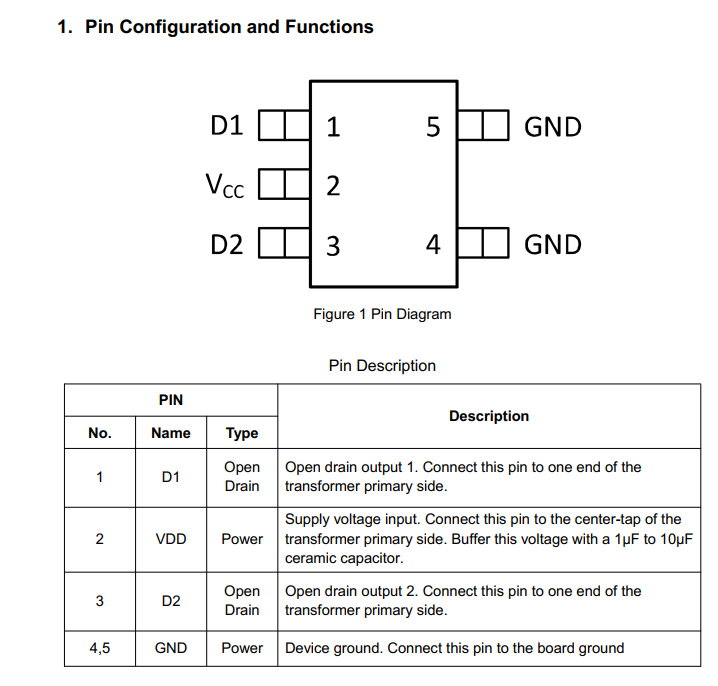

■小型封裝：SOT23-5

應用：

■用于CAN、RS-485、RS422、RS-232、SPI、I2C的隔離接口電源

■低功耗局域網

■隔離USB電源

■工業自動化
