隨著云計算與邊緣計算需求激增，微模塊數據中心(MDC)因其快速部署、靈活擴容特性成為關鍵基礎設施。其內部擴容套件的電源分配單元(PDU)、風扇墻(Fan Wall)及備份電源管理等子系統，對功率MOSFET的功率密度、轉換效率及可靠性提出嚴苛要求。MOSFET作為電能轉換與管理的核心執行器件，其選型直接決定擴容套件的供電能力、散熱水平及整體能效。本文針對微模塊場景對高密度、高效率與高可靠的嚴苛需求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。

一、核心選型原則與場景適配邏輯

(一)選型核心原則：四維協同適配

MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與系統工況精準匹配：

圖1: 微模塊數據中心擴容套件方案與適用功率器件型號分析推薦VBM18R07S與VBMB185R10與VBK3215N與VBGP1602與產品應用拓?fù)鋱D_01_total

1. 電壓裕量充足：針對48V/12V總線及高壓AC-DC前端，額定耐壓預留充足裕量。如48V總線優先選擇≥80V器件，應對母線尖峰;AC輸入側需匹配600V以上高壓器件。

2. 低損耗與高電流能力：優先選擇極低Rds(on)以降低傳導損耗，同時具備高連續/脈沖電流能力，以支撐服務器突發負載與風扇啟動峰值電流，提升系統能效與功率密度。

3. 封裝匹配熱管理與布局：高功率密度區域選用熱阻極低的TO247、TO3P等封裝;中等功率或空間受限區域選用TO252、TO220(F);信號級切換選用超小型SC70-6封裝，以實現散熱、功率與布局的平衡。

4. 可靠性冗余：滿足7x24小時不間斷運行，關注高溫下的穩定性、雪崩耐量及寬結溫范圍，適配數據中心嚴苛的可靠性等級要求。

(二)場景適配邏輯：按子系統功能分類

按擴容套件核心功能分為三大關鍵場景：一是高壓AC-DC前端轉換與PFC(能量輸入)，需高壓、中等電流能力與高可靠性;二是低壓大電流DC-DC與風扇墻驅動(核心配電與散熱)，需極低導通電阻與超高電流處理能力;三是板載電源管理與信號切換(邏輯控制)，需高集成度、低柵壓驅動與小型化封裝，實現參數與需求的精準匹配。

二、分場景MOSFET選型方案詳解

(一)場景1：高壓AC-DC前端轉換與PFC(1kW-3kW)——能量輸入關鍵器件

前端PFC及高壓DC-DC電路需承受高壓輸入及開關應力，要求高耐壓與良好的開關特性。

推薦型號：VBM18R07S(N-MOS，800V，7A，TO220)

- 參數優勢：采用SJ_Multi-EPI超結技術，實現800V高耐壓與10V下850mΩ的導通電阻，平衡高壓與導通損耗。TO220封裝便于安裝散熱器，滿足前端電路散熱需求。

- 適配價值：適用于85-265VAC輸入范圍的PFC升壓電路或高壓DC-DC初級側，可有效提升前端轉換效率至95%以上。其高耐壓確保電網波動下的安全運行，適配微模塊緊湊型前端設計。

- 選型注意：確認系統輸入電壓范圍及PFC開關頻率，評估開關損耗;需配套專用PFC控制器并優化柵極驅動，確保快速開關;建議預留≥30%的電壓與電流裕量。

(二)場景2：低壓大電流DC-DC與風扇墻驅動(48V轉12V/5V， 500W-2kW)——核心配電與散熱器件

服務器背板電源及強制散熱風扇墻要求極高的電流輸出能力和極低的傳導損耗。

推薦型號：VBGP1602(N-MOS，60V，210A，TO247)

- 參數優勢：采用先進SGT技術，10V下Rds(on)低至1.7mΩ，連續電流高達210A，峰值電流能力超400A。TO247封裝提供極低的熱阻，利于大功率散熱。

- 適配價值：作為48V母線同步Buck轉換器的下管或風扇墻驅動H橋的核心開關，能將傳導損耗降至最低。例如，在48V轉12V/100A的DC-DC電路中，單管傳導損耗可低于2W，助力系統效率突破97%。其大電流能力輕松應對多路服務器插槽擴容與風扇群啟的峰值電流。

- 選型注意：必須配合大電流驅動IC(如DrMOS模塊或?qū)Ｓ?a target="_blank">驅動器)，并設計大面積敷銅與散熱器。需嚴格評估啟動與短路時的電流應力，配套完善的過流與過溫保護電路。

(三)場景3：板載電源管理與信號切換(3.3V/5V/12V邏輯控制)——智能控制器件

板載電源軌的序列控制、隔離切換及管理接口的負載開關，需要小尺寸、低柵壓驅動的雙路或單路器件。

推薦型號：VBK3215N(Dual N-MOS，20V，2.6A/Ch，SC70-6)

- 參數優勢：SC70-6超小封裝內集成兩顆獨立N-MOSFET，節省超過70%的PCB空間。2.5V低柵壓驅動(Vth低至0.5V-1.5V)可直接由1.8V/3.3V MCU GPIO控制，4.5V下Rds(on)僅86mΩ。

- 適配價值：完美用于多路電源軌的使能控制、負載點(PoL)轉換器的輸入輸出隔離、或管理總線(I2C/PMBus)的上電序列控制。實現納安級關斷漏電流，顯著降低待機功耗，并支持高頻的智能功耗管理策略。

- 選型注意：確認每通道的連續與脈沖電流需求，需在額定值50%以內使用。柵極可串聯小電阻(22Ω-47Ω)抑制振鈴，對于熱插拔接口等場景，需在漏極增加ESD保護器件。

三、系統級設計實施要點

(一)驅動電路設計：匹配器件特性

1. VBM18R07S：配套專用PFC控制器(如UCC28180)，驅動回路需簡潔以減小寄生電感，建議采用圖騰柱驅動增強驅動能力。

2. VBGP1602：必須使用驅動能力≥2A的專用驅動器(如UCC27524)，采用開爾文連接(Kelvin Connection)以降低源極寄生電感影響，并聯RC snubber吸收電壓尖峰。

3. VBK3215N：可由MCU GPIO直接驅動，為提升抗干擾能力，可在柵極增加上拉電阻至控制電源，并布設靠近器件的去耦電容。

(二)熱管理設計：分級強化散熱

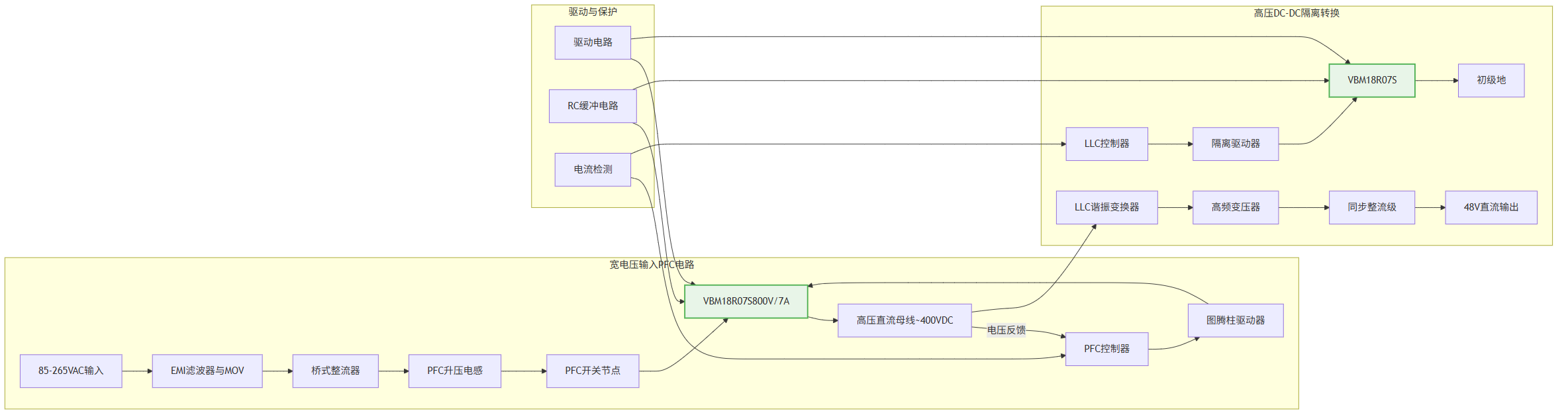

圖2: 微模塊數據中心擴容套件方案與適用功率器件型號分析推薦VBM18R07S與VBMB185R10與VBK3215N與VBGP1602與產品應用拓?fù)鋱D_02_frontend

1. VBGP1602：為核心發熱器件，必須配置獨立散熱器或與系統冷板緊密接觸。PCB采用2oz以上銅厚，并設計密集散熱過孔陣列連接至內部接地層或散熱層。

2. VBM18R07S：根據功率等級安裝小型翅片散熱器，并利用機柜內強制風道進行冷卻。

3. VBK3215N：依靠PCB敷銅自然散熱即可，建議在封裝下方及周圍布置足夠的敷銅面積。

(三)EMC與可靠性保障

1. EMC抑制

- 1. VBGP1602所在的大電流回路需最小化環路面積，輸入輸出端加裝高頻陶瓷電容與磁珠濾波器。

- 2. VBM18R07S所在的高壓開關節點，可增加RC snubber電路并采用屏蔽電感，以抑制高頻輻射。

- 3. 嚴格進行電源分區與地平面分割，數字控制信號遠離功率回路，接口線纜采用屏蔽或加裝磁環。

2. 可靠性防護

- 1. 降額設計：所有器件在最壞工況下(如最高環境溫度)電流降額至額定值的60%-70%，電壓降額至80%。

- 2. 多重保護：高壓輸入側設置MOV與保險絲;低壓大電流輸出設置精密采樣電阻與比較器實現過流保護;關鍵MOSFET溫度通過NTC監控。

- 3. 浪涌與靜電防護：所有外部接口及電源輸入端部署相應等級的TVS管，柵極可串聯電阻并并聯穩壓管進行鉗位保護。

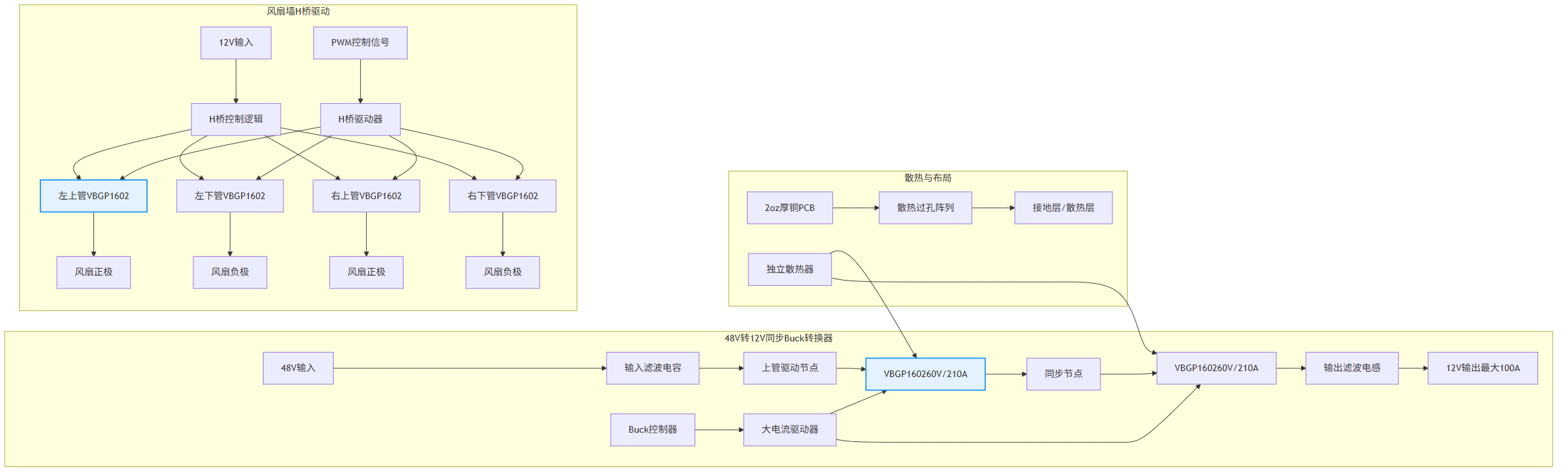

圖3: 微模塊數據中心擴容套件方案與適用功率器件型號分析推薦VBM18R07S與VBMB185R10與VBK3215N與VBGP1602與產品應用拓?fù)鋱D_03_power

四、方案核心價值與優化建議

(一)核心價值

1. 功率密度與能效雙提升：高壓側超結技術與低壓側SGT技術結合，實現從輸入到輸出的全鏈路高效轉換，功率密度提升20%以上，滿足微模塊緊湊化需求。

2. 智能管控與高可靠性：小信號雙MOS實現精細電源管理，高壓器件保障輸入側安全，共同支撐數據中心Tier III及以上可靠性要求。

3. 總擁有成本(TCO)優化：選用成熟量產的高性價比器件組合，在滿足性能前提下，有效控制擴容套件的物料與運維成本。

(二)優化建議

1. 功率等級擴展：對于更高功率(>3kW)的AC-DC前端，可選用VBMB185R10(850V/10A);對于超大電流(>300A)的DC-DC，可并聯多顆VBGP1602或選用電流能力更強的型號。

2. 集成化升級：對于風扇墻驅動，可考慮集成驅動與保護的智能功率模塊(IPM);對于多路電源管理，可選用多通道負載開關芯片以進一步節省空間。

3. 特殊環境適配：對于追求極致效率的場景，可評估GaN器件在高壓PFC及高頻DC-DC中的應用;對于高溫環境，確保所選型號結溫范圍滿足要求并加強散熱。

4. 監控與診斷：建議為關鍵功率回路增加電流與溫度傳感，并通過PMBus上報，實現預測性維護。

功率MOSFET選型是微模塊數據中心擴容套件實現高密度、高效率、智能化供電的核心。本場景化方案通過精準匹配子系統需求，結合系統級熱、EMC及可靠性設計，為研發提供全面技術參考。未來可探索寬禁帶器件與全集成數字電源解決方案的應用，助力打造下一代綠色、智能的邊緣計算基礎設施。

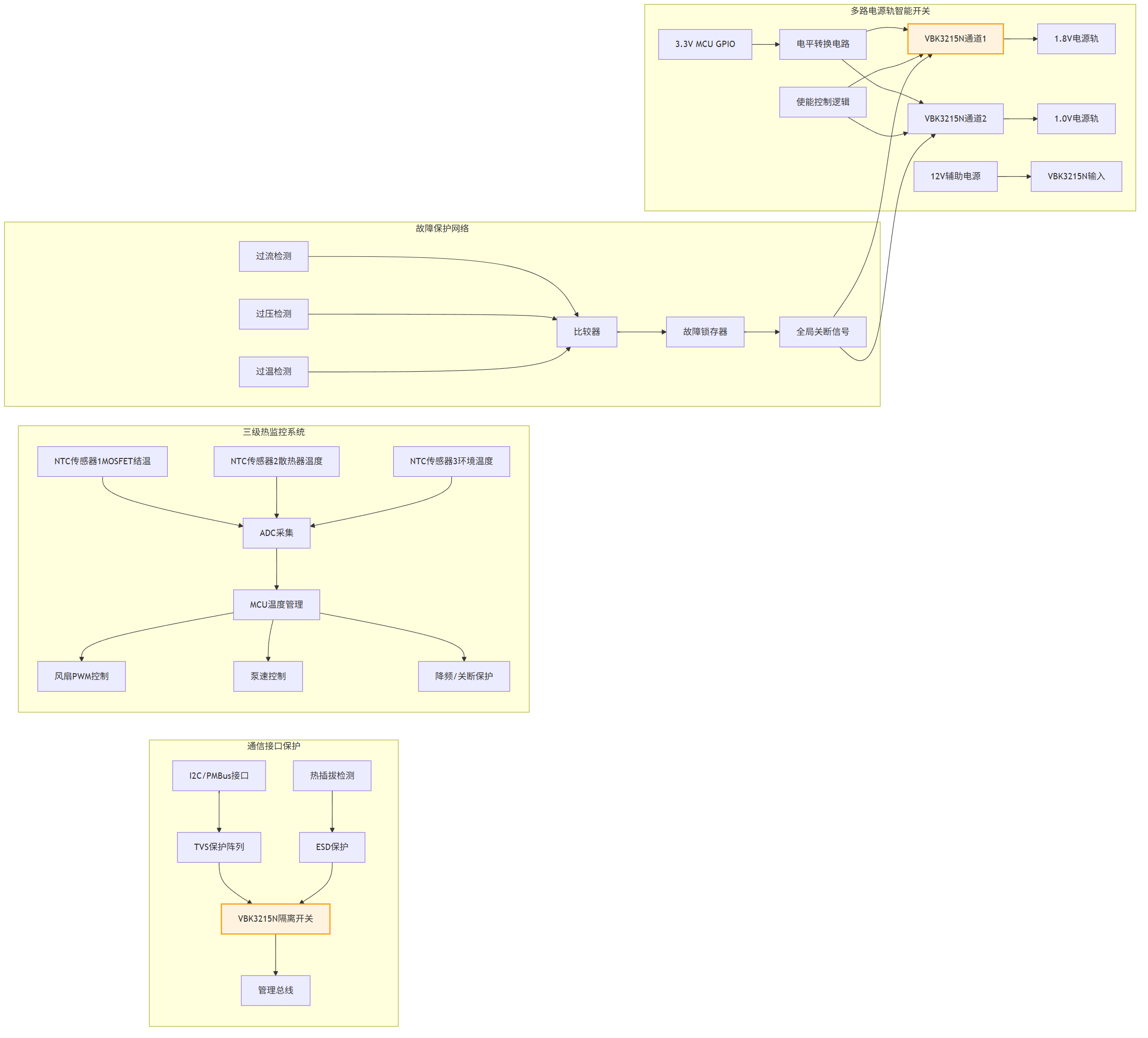

圖4: 微模塊數據中心擴容套件方案與適用功率器件型號分析推薦VBM18R07S與VBMB185R10與VBK3215N與VBGP1602與產品應用拓?fù)鋱D_04_management
