在智能制造的浪潮下，工廠車間內的設備往往來自不同年代與品牌，說著不同的“語言”。其中，高速的CC-Link IE現場總線與廣泛應用的Modbus RTU串行通信協議之間的互聯，成為許多企業實現設備統一管控的關鍵挑戰。本文將以耐達訊自動化CC-Link IE轉Modbus RTU的解決方案為例，詳解如何通過協議轉換網關，打破壁壘，實現新舊設備的無縫集成。

一、核心原理：協議轉換網關扮演“翻譯官”

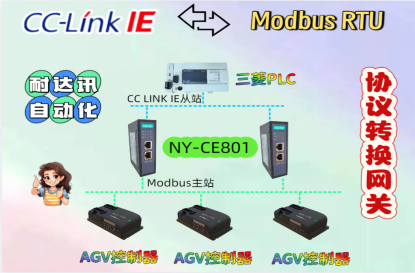

協議轉換網關是實現這一集成的核心硬件。它在系統中扮演著雙重角色與智能“翻譯官”：

* 在CC-Link IE網絡側：它作為一個智能從站設備，接入PLC（如三菱系列）的主站網絡中，接收指令并上傳數據。
* 在Modbus RTU網絡側：它則作為主站，通過RS-485接口主動輪詢連接其下的變頻器、儀表、傳感器等從站設備。

耐達訊自動化的NY-CE811系列等網關，內部通過高性能處理器實時解析兩種協議的報文，并完成數據地址的映射與轉換。這個過程對上層PLC和下層現場設備都是透明的，如同為兩者建立了直接的對話通道。

二、方案優勢與實施價值

采用專用的協議轉換方案，相較于自行開發通信程序或更換設備，具有顯著優勢：

1. 降低成本，保護投資：無需淘汰現有的Modbus設備，最大程度利用現有資產，節省大量硬件更換與調試成本。
2. 簡化開發，快速部署：PLC工程師無需深入鉆研Modbus報文格式和底層通信，只需像操作普通IO一樣讀寫網關映射區，極大降低編程復雜度和周期。
3. 優化網絡，穩定可靠：一個網關可集成多個Modbus設備，在CC-Link IE網絡中僅占用一個節點，使網絡結構更清晰。專用硬件處理通信，抗干擾能力強，保障數據傳輸?shù)拇_定性與穩定性。
4. 提升柔性，易于擴展：當需要新增Modbus設備時，只需在網關配置中添加映射，無需改動PLC主程序，系統擴展性極強。

三、典型應用場景

該方案在以下場景中應用尤為廣泛：

* 產線控制系統升級：在保留原有溫控器、閥門等Modbus設備的前提下，將控制主干網升級為高速CC-Link IE網絡，通過網關實現新舊系統融合。
* 設備數據集中采集：將分布在車間各處的Modbus電能表、水表、流量計等數據，通過網關實時采集并上傳至監控系統（SCADA）或制造執行系統（MES），實現能源精細化管理。
* 多品牌設備協同控制：通過一個網關，讓三菱PLC（CC-Link IE主站）能夠統一控制多個不同品牌的Modbus接口變頻器，實現多電機同步運行。

四、關鍵配置步驟簡析

實施該方案主要包含四個步驟：

1. 硬件連接：為網關提供24VDC電源，通過網線將其接入CC-Link IE交換機，并使用屏蔽雙絞線以總線型拓撲連接所有Modbus RTU設備，注意安裝終端電阻。
2. 網關參數配置：使用耐達訊自動化提供的配置軟件，設置Modbus網絡的通信參數（波特率、校驗位等），并建立Modbus寄存器地址與網關內部CC-Link IE映射區（RWr/RWw）的對應關系表。
3. PLC組態設置：在GX Works3等編程軟件中，將網關的CC-Link IE從站模塊添加到網絡配置中，設定其站號，并分配對應的PLC軟元件地址（如X, Y, D區）。
4. 系統聯調測試：從單個設備點對點通信開始測試，逐步驗證讀寫功能，確?？刂浦噶顪蚀_下發，數據采集無誤上傳。

總結

在工業互聯網與數字化轉型的背景下，實現異構網絡的互聯互通是構建透明工廠的基石。耐達訊自動化CC-Link IE轉Modbus RTU的網關解決方案，以其成熟、穩定、經濟的特性，已成為解決這一問題的標準實踐。選擇像耐達訊自動化這樣提供成熟產品和本地化技術支持的供應商，能夠有效降低集成風險，縮短項目周期，最終幫助用戶打通數據脈絡，釋放老舊設備潛能，為智能制造奠定堅實的連接基礎。
