巧用濾波

輸入端濾波運算濾波高分辨率模式

為什么我們要使用濾波？

濾波可以這樣用

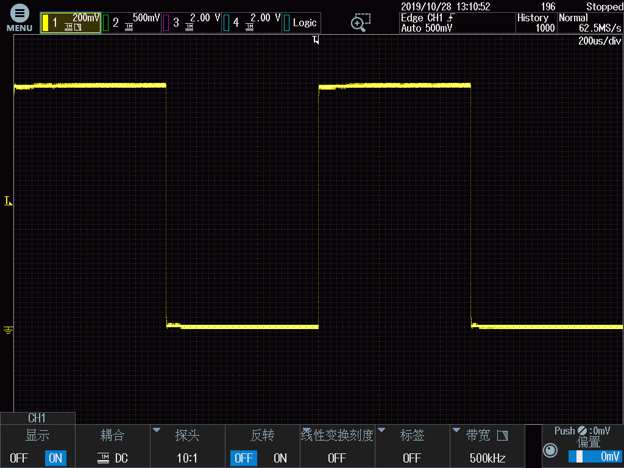

輸入端濾波

每通道有14種低通濾波器可以選擇，截止頻率低至8k，可有效去除高頻干擾與噪聲。

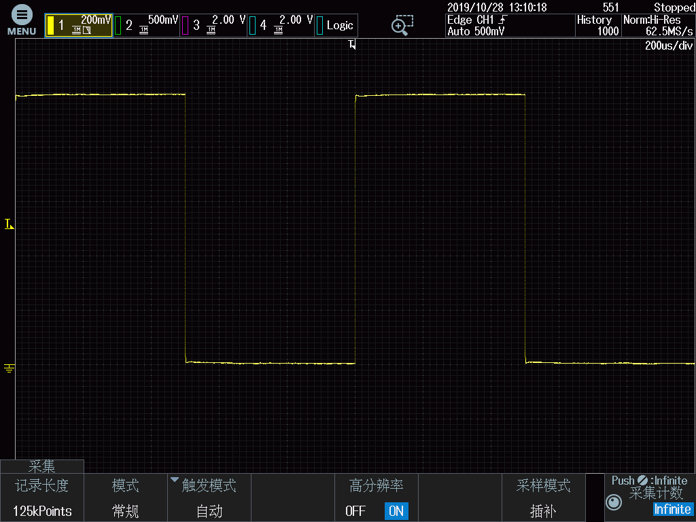

與高分辨率模式結合使用獲得高精度測量結果。

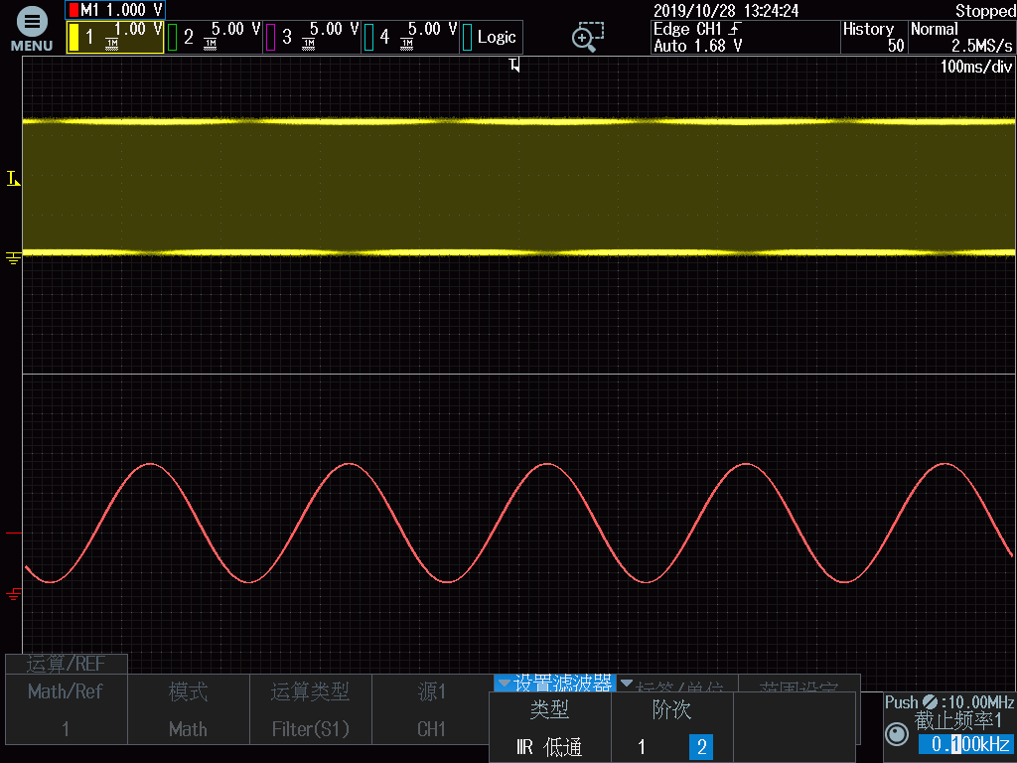

高速實時運算濾

高通與低通濾波器。

截止頻率：任意設置，低至0.01Hz。

超長存儲

長存儲的意義與具體應用

存儲深度的重要性

存儲深度是示波器重要的一個隱形參數，它對于示波器來說有點類似手機與電腦的內存，照相機的像素。它在大部分情況下直接影響示波器的實際采樣率。

長存儲的具體應用

捕捉長期趨勢的同時，保證放大波形細節不失真。涉及到奈奎斯特采樣率原理與右圖公式。選擇合適的采樣率，才能夠捕捉到真實的波形。

采樣率“fs”、存儲深度“L”、測量時間“T”的關系：

fs=L/T

超長存儲深度最高500Mpts！

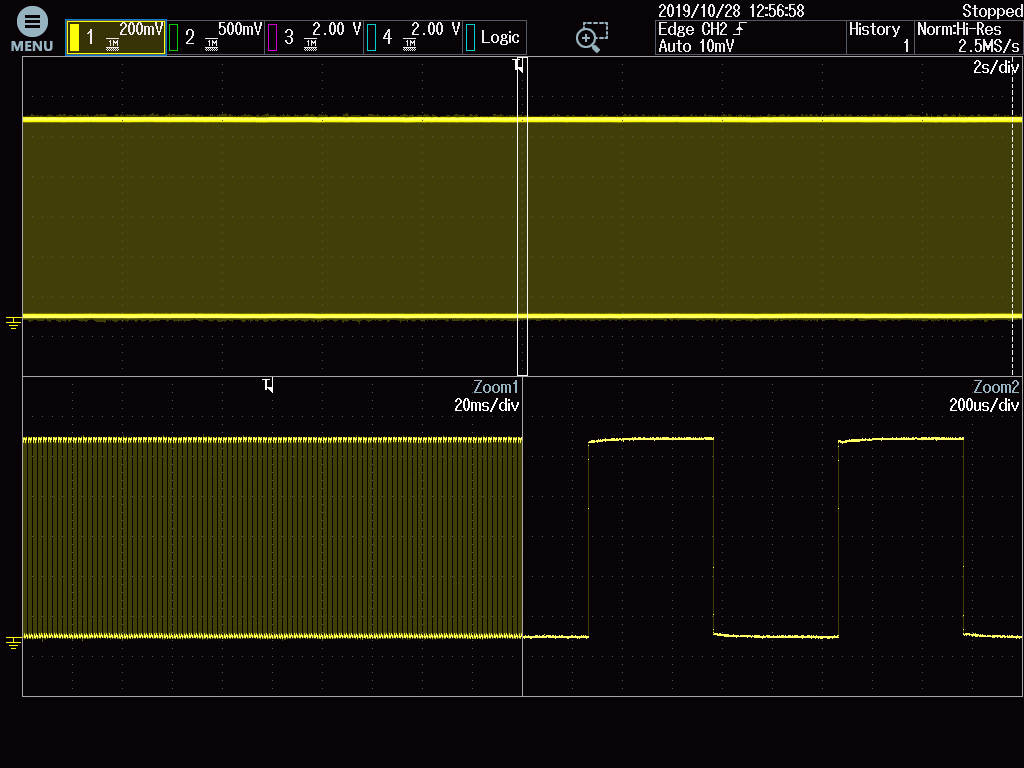

捕捉較長時間的過程波形&保持較高采樣率

即使放大100萬倍波形也完好無損！
