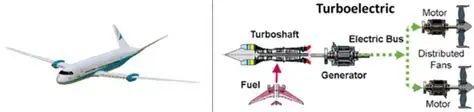

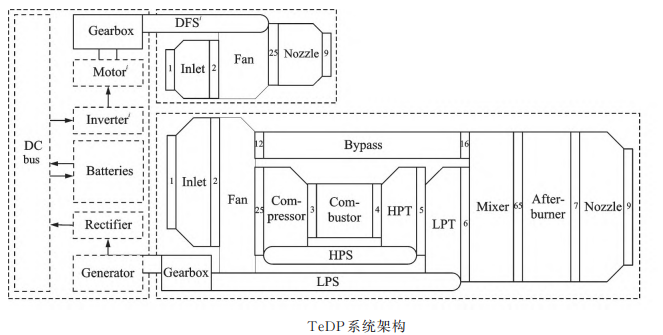

系統工作原理如下：發電機從主發動機低壓軸提取機械功率，產生的交流電經整流器轉化為直流電，通過直流總線輸送至各逆變器，轉換為交流電后驅動電機，進而帶動涵道風扇運轉。根據當前發電量與用電量的差異，系統自動決定電池的充放電狀態：當發電機發電功率大于涵道風扇需求功率時，盈余功率用于電池組充電；反之，電池放電以補充功率缺口。

2.2 主發動機與涵道風扇部件級模型

主發動機是一個具有強非線性特征且較為復雜的氣動熱力學系統。為建立其數學模型，在保證計算精度的前提下進行適當簡化：忽略發動機燃燒延遲和部件熱慣性的影響；忽略部件氣體容積動力學效應，認為同一時刻通過典型截面的氣體滿足流量連續條件；氣體視為完全氣體，流動為一維定常；采用變比熱法計算，考慮油氣比和溫度對空氣、燃氣絕熱指數和比熱比的影響；考慮部件封嚴及渦輪部件冷卻對主流路氣體溫度的影響；假定進氣道前方來流均勻，無溫度和壓力畸變，考慮進排氣壓力損失。

涵道風扇作為電推進系統的關鍵執行機構，其建模同樣采用部件級方法?；陲L扇特性圖譜，建立涵道風扇的流量、壓比和效率特性模型，輸入?yún)?shù)包括轉速和進口條件，輸出為推力及消耗功率。

2.3 電系統部件級模型

在電驅動飛行器領域，考慮到飛行器對電機最大功率、功率密度等參數的要求，通常采用永磁同步電機或無刷直流電機。雖然不同電機在內部原理上存在差異，但從系統性能分析角度出發，只要能夠描述其外在電氣和機械特性即可建立統一的仿真模型。

電系統建模過程中遵循以下假設：主發動機低壓軸提取的軸功率可通過發電機電磁力矩進行調節；電池組工作時溫度恒定，忽略電池組自放電及老化帶來的容量損失；發電機和電機不考慮損失的旋轉力矩；總線電壓無波動；整流器、逆變器效率為恒定值。

儲能系統由電池組構成，根據輸出電壓、功率和能量容量的需求，電池組由若干單體電池通過串并聯組合而成。電池模型采用等效電路模型，能夠反映電池荷電狀態、端電壓與充放電電流之間的動態關系。

2.4 基于分布式迭代的實時計算方法

在對半渦電分布式推進系統進行仿真時，若同時考慮所有部件并整合平衡方程進行聯立迭代，將導致平衡方程個數過多，計算收斂難度增大，嚴重影響模型實時性。為此，本文采用分布式迭代方法，在每個計算周期中，主發動機和各個涵道風扇進行單獨迭代計算，同時，主發動機低壓軸提取功率和涵道風扇需求軸功率作為輸入變量參與電系統計算。

這種分布式計算架構具有以下優勢：主發動機、涵道風扇組和電系統三者之間在單個步長內可實現并行計算，有效加快計算速度；符合模塊化設計思想，便于前期獨立設計與后續模型快速迭代；降低推進系統整體設計的耦合復雜度。各模塊之間通過功率平衡方程進行解耦，確保整體系統能量守恒。

三、半渦電分布式推進系統控制方法

3.1 直接推力控制回路設計

直接推力控制是指在飛行過程中，通過轉速、溫度和壓力等可測參數將推力、耗油率等不可測參數估計出來，并將估計值直接應用于控制器反饋回路的一種控制方法。本文采用BP神經網絡設計主發動機和單個涵道風扇的推力估計器。

針對半渦電分布式推進系統中主發動機低壓軸提取功率變化幅度較大的特點，主發動機推力估計器的輸入?yún)?shù)除高度H、馬赫數Ma、外涵出口總壓p16、主燃油流量Wf、加力燃油流量Wfab、發動機溫比ETR、喉道總溫T8外，還增加了低壓折合轉速n及低壓軸提取功率相對值PPOT，以更全面地估計推力。對于涵道風扇推力估計器，選取高度H、馬赫數Ma、消耗電功率Pdif、風扇出口總壓pit25、風扇出口總溫Tti25、轉速niDFS作為輸入?yún)?shù)。

推力估計器與PID控制器共同構成直接推力控制回路，實現對主發動機和涵道風扇推力的閉環控制?？刂破鞲鶕?jù)推力指令與推力估計值的偏差，調節主燃油流量和電機輸入功率，確保推力跟蹤精度。

3.2 能源分配策略模糊控制器設計

分布式混合電推進系統中存在復雜的能源分配問題。由于驅動涵道風扇的大功率電機具有非線性和恒功率特性，其起動、突加、突卸等運行狀態會給主發動機帶來較大的瞬態功率沖擊。同時，電機在制動時產生的能量回饋可能對總線電壓造成波動，影響系統供電品質。因此，需要設計合理的能源分配策略，協調主發動機、發電機、電池和電機之間的功率流動。

采用T-S模糊推理系統作為能源分配策略的控制器核心。與Mamdani型模糊推理系統相比，T-S模糊推理系統更適合多輸入單輸出系統，具有計算效率高、適用于實時性要求高系統的特點。

模糊控制器選取三個輸入?yún)?shù)：電池荷電狀態SOC、主發動機低壓折合轉速n、電池歸一化充放電電流I。針對SOC設置了低、中、高三個狀態；針對n設置了中間、超高兩個狀態，當?shù)蛪恨D子即將超限時，通過增加發電機電磁扭矩提高低壓軸功率提取，降低低壓轉子轉速；針對電池電流按最大充放電電流Imax歸一化，設置了較大負值、負值、中間小值、正值、較大正值五個狀態。

控制器輸出為低壓軸功率提取增量ΔPPOT，設置負值、保持不變和正值三個狀態?？刂埔?guī)則設計目標為：通過調節主發動機低壓軸功率提取量，控制電池電流在充放電倍率限制以內，同時保持電池SOC在健康范圍內，并具備低壓軸轉子超限保護能力。

在電池SOC處于30%-80%健康區間且充放電電流無超限趨勢時，ΔPPOT為0，保持當前提取功率不變。當SOC過高時，ΔPPOT為-1，降低功率提取以減小充電電流或增大放電電流；當SOC過低時，ΔPPOT為+1，增加功率提取以增大充電電流或減小放電電流。在n超限情況下，輸出最大正值，強制增加功率提取以降低低壓轉速。

四、仿真結果與分析

4.1 電系統模型有效性驗證

為驗證電機模型和電池模型的準確性，將仿真結果與文獻參考值進行對比驗證。電機需求電流的計算值與文獻參考計算值吻合良好，驗證了電機模型的有效性。電池終端電壓輸出與參考計算值基本一致，驗證了電池模型的準確性。電池SOC的仿真誤差相對較大，但變化趨勢與參考值基本吻合。誤差主要來源于驗證過程中電流輸入剖面與文獻無法完全一致，且SOC計算包含積分運算，輸入設置的微小誤差會隨積分時間累積。

4.2 控制效果分析

為驗證能源分配策略的有效性，將推進系統模型中涵道風扇數量設置為兩個，給定主發動機和兩個涵道風扇的推力參考指令。主發動機推力控制最大誤差不超過2%，涵道風扇推力控制最大誤差不超過1%。誤差主要集中在狀態過渡過程，系統達到穩態后，主發動機和涵道風扇推力估計值誤差均在0.5%以內。

在能源分配策略驗證中，將電池模型容量由400Ah縮減至4Ah，以便在有限仿真時間歷程中體現電池容量的明顯變化。仿真過程中，涵道風扇參考推力指令發生多次階躍變化，消耗電功率相應波動。模糊邏輯控制器通過調節主發動機低壓軸提取功率，將電池充電電流始終控制在放電倍率限制范圍內。

當SOC高于健康范圍上限時，控制器降低低壓軸功率提取，使電池電流回正轉為放電狀態；當SOC低于健康范圍下限時，控制器增加低壓軸功率提取，提升充電電流。在整個仿真過程中，電池SOC始終維持在30%-80%健康區間，電池電流未超過充放電倍率限制，驗證了所設計能源分配策略的有效性。

4.3 模型實時性驗證

在主頻2.1 GHz的計算機平臺上，對模型程序各模塊進行耗時統計。仿真步長25 ms，仿真總時間250 s，動態計算總次數10001次。統計結果顯示，半渦電分布式推進系統實時動態模型平均單步耗時僅0.126 ms。

采用Windows系統提供的高精度計時函數QueryPerformanceCounter進行微秒級統計，主發動機部件級模型單步平均耗時為0.037 ms，單步最大耗時不超過0.250 ms；涵道風扇部件級模型單步平均耗時0.010 ms，單步最大耗時不超過0.080 ms。該實時性能指標能夠滿足后續硬件在環仿真和電子控制器原型機研制對模型實時性的要求。

五、結論與展望

5.1 研究結論

本文針對半渦電分布式推進系統開展了動態實時建模與控制方法研究，主要得出以下結論：

（1）系統建模方面，基于部件級建模方法構建了渦扇發動機、涵道風扇及電機等動態模型，詳細闡述了電系統模塊的建模方法及推進系統中功率傳遞路徑，并結合文獻數據驗證了電機模型和電池模型的有效性。

（2）實時計算方面，提出了一種基于功率平衡的分布式迭代實時計算方法，通過模塊間并行計算提高模型實時性。在主頻2.1 GHz計算機上模型平均單步計算耗時僅0.126 ms，滿足硬件在環仿真對實時性的要求。

（3）控制策略方面，設計了基于增量式模糊邏輯的能量管理策略。該策略通過控制低壓渦輪功率提取量，有效保證了電池SOC的穩定性，將工作電流限制在安全范圍內，實現了TeDP系統的能源有效管理。該方法具有易于設計、可解釋性強的特點。

5.2 未來發展趨勢

展望未來，分布式混合電推進系統將朝著以下方向發展：

在技術突破層面，高能量密度儲能裝置和超導電機技術是制約系統性能提升的關鍵瓶頸。未來需要發展比能量超過0.6 kWh/kg的電池技術和功率密度超過16 kW/kg的電機技術，以滿足大型商用飛機對動力系統的嚴苛要求。

在系統集成層面，分布式混合電推進系統已超越傳統單一動力技術范疇，成為飛機總體設計、動力系統和機電系統深度融合的技術集合體。未來需要依托跨專業、跨領域的協同研發模式，推進飛發一體化技術發展。

在控制方法層面，隨著系統復雜度的增加，基于模型預測控制的能量管理策略展現出良好應用前景。通過綜合考慮飛行力學與氣動推進耦合效應，可實現從氣動視角優化功率分配，進一步降低燃油消耗。
