現代電子產品正朝著高集成度、多功能化方向快速發展。為持續提升產品的功能可靠性與使用壽命，需同步解決電磁干擾（EMI）、靜電放電（ESD）及浪涌沖擊（8/20μsSurge）三大核心問題。

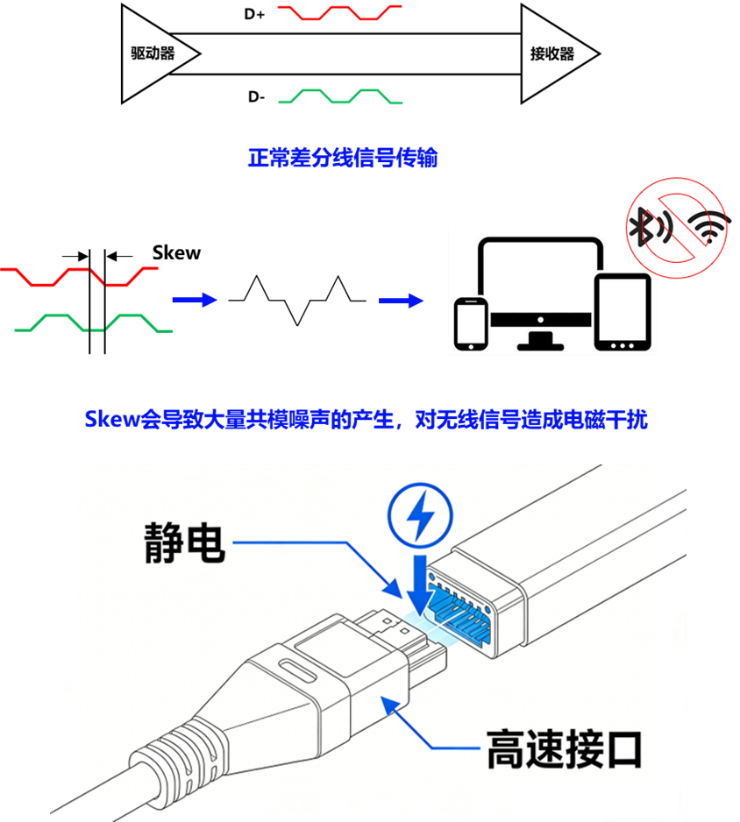

USB、HDMI等有線高速接口，常會因布線時延偏差（Skew）等問題，在工作過程中產生大量共模噪聲并向外輻射，對周邊無線傳輸模塊（如WiFi、藍牙、5G通信等）形成嚴重電磁干擾，導致天線靈敏度下降（antenna desense）。因此，對USB、HDMI接口進行共模噪聲濾波十分必要。

靜電放電現象普遍存在，易在電子產品各類接口處發生，引發電路功能異常甚至永久性損壞。其中，USB、HDMI等高速接口采用先進的納米級集成電路工藝，靜電耐受能力較弱，必須增加專門的靜電防護措施。同時，熱插拔等應用場景易在信號鏈路中產生浪涌沖擊，也需配備對應的浪涌防護方案。

為解決上述的EMI&ESD&Surge防護問題，傳統方案至少需要一顆共模電感和一顆ESD。這在高度集成化的現代電子產品中，會占據較大的PCB板級空間，并增加物料管理的壓力。

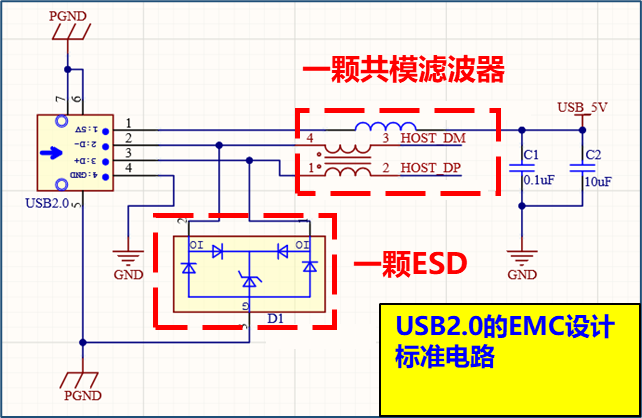

USB2.0共模噪聲傳統分立解決方案（采用分立的共模電感和ESD）

晶揚電子作為國家高新技術企業、國家專精特新重點小巨人企業，在靜電保護領域自主創新、深耕研發，近日又推出了一款集成ESD的共模濾波器，將上述EMI&ESD&Surge解決方案集于一身。相比之前發布的TFC0501M（國內首款自主研發的集成ESD的共模濾波器），TFC0521M擁有更高帶寬（12.5GHz），更適用于USB3.2、HDMI2.1等超高速接口。晶揚擁有自主知識產權，旨在為各類電子設備提供更全面、高效的防護和濾波解決方案，目前已開始支持批量出貨。

TFC0521M產品優勢

集成化封裝設計

采用先進的晶圓級封裝工藝（CSP），將TVS與共模濾波電感集成在一起，具有超小的封裝尺寸（CSP-5-1208：1.2mm×0.8mm×0.6mm），減少了電路板上的元件數量和空間占用，有助于實現電子產品的小型化和輕薄化，同時，產品的性能可靠度也得到很大提升。該產品與安世半導體（Nexperia）的PCMFXUSB3B/C、PCMFXUSB3BA/C和PCMFXHDMI2BA-C系列產品Pin-to-Pin完全兼容，可直接互換使用。

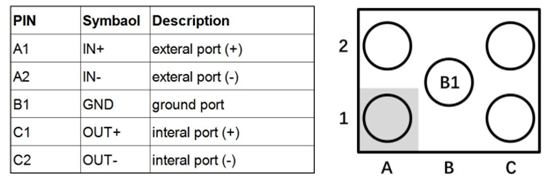

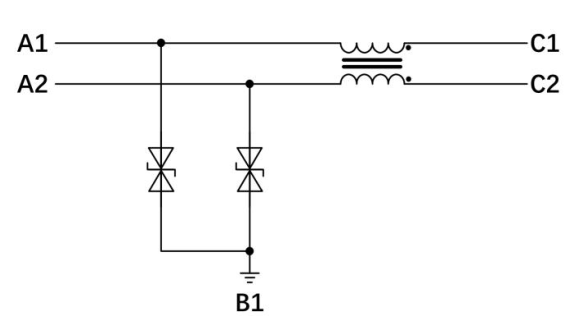

TFC0521M電路圖和引腳示意圖

卓越的防護性能

集成的TVS能夠快速響應靜電放電事件，將瞬態靜電電壓鉗位在安全水平（8/20μs波形測試下，5.5V@6.5A），具有較高的ESD耐受能力（能承受IEC 61000-4-2測試的15kV接觸放電和15kV空氣放電的沖擊），有效防止靜電對電路造成的損壞。該性能與競品性能相當。

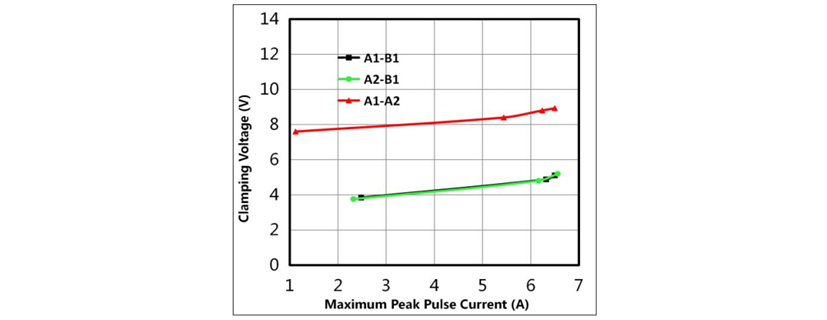

8/20μs波形測試結果

高效的共模濾波功能

能夠有效地抑制共模干擾信號（f=2.4GHz，SCC21=-12db; f=5GHz，SCC21=-25db；fr=4.3 GHz），降低電磁干擾。

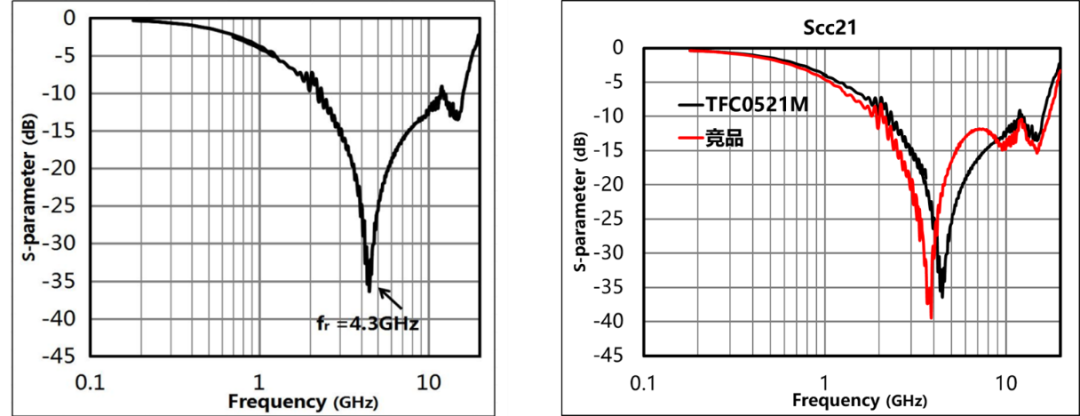

TFC0521M的SCC21測試結果（左）和競品PCMF1USB3BA測試對比（右）

高差分帶寬

在高頻率范圍內可保持較高的差分信號傳輸質量（對于SDD21，f-3db=12.5GHz；競品的f-3db僅為10GHz）。且寄生電容低至0.25pF（VR =0V，f=1MHz），對高速信號的傳輸影響較小，有助于維持信號的完整性。

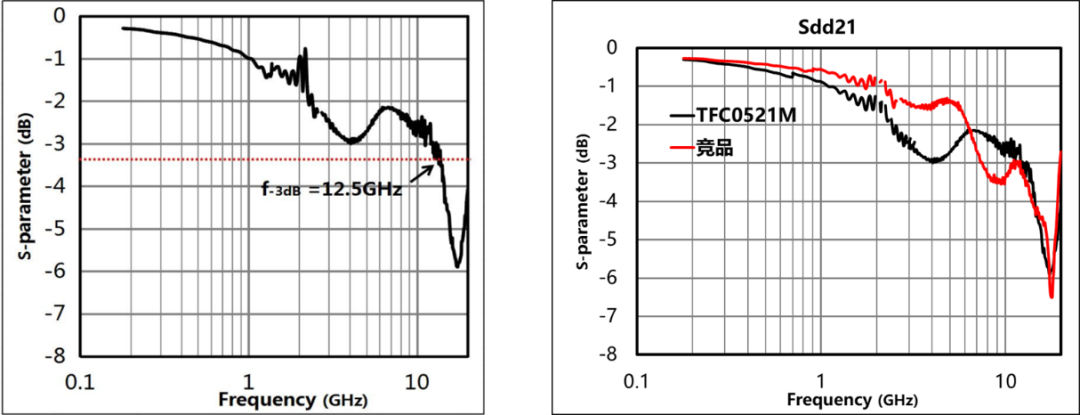

TFC0521M的SDD21測試結果（左）和競品PCMF1USB3BA測試對比（右）

精確的差模阻抗

TDR測試顯示TFC0521M差分阻抗特性良好（ZDIFF~90Ω），符合USB、HDMI電路設計中對差分阻抗的要求。

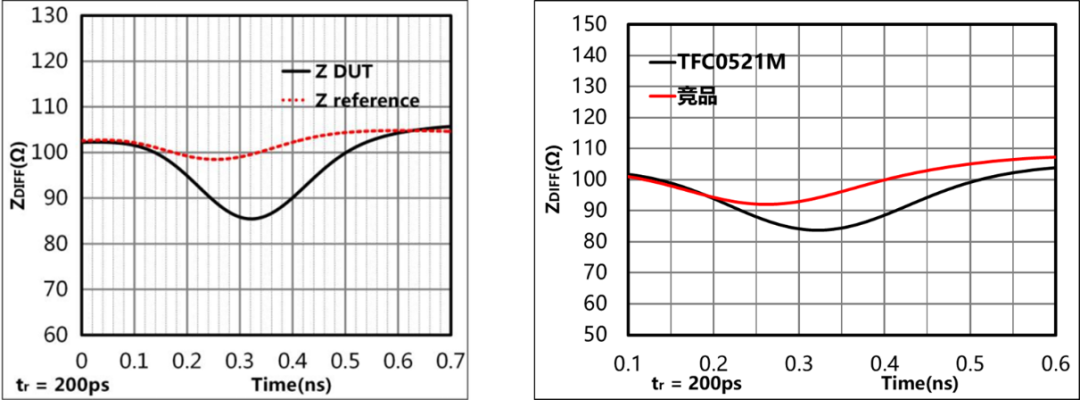

TFC0521M的TDR測試結果（左）和競品PCMF1USB3BA測試對比（右）

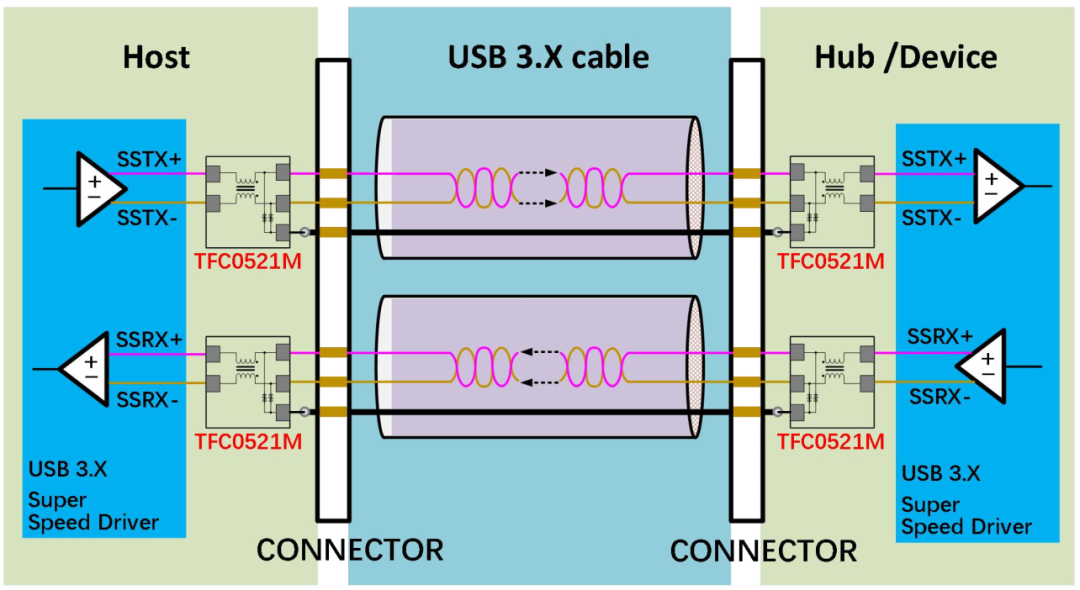

TFC0521M應用于USB 3.X（Gen1/Gen2）的電路設計方案

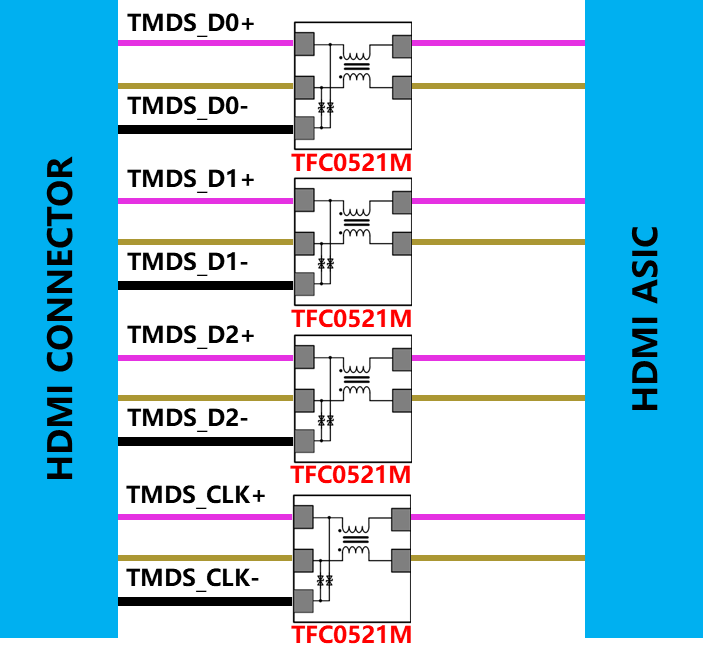

TFC0521M應用于HDMI的電路設計方案

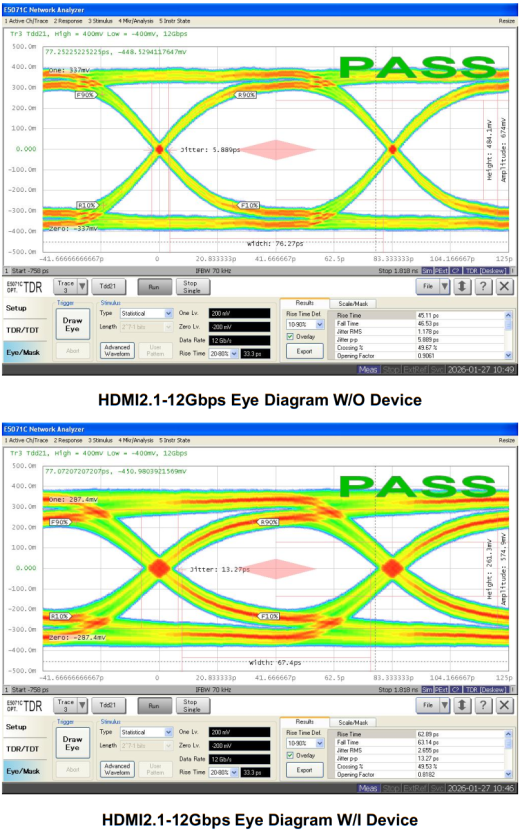

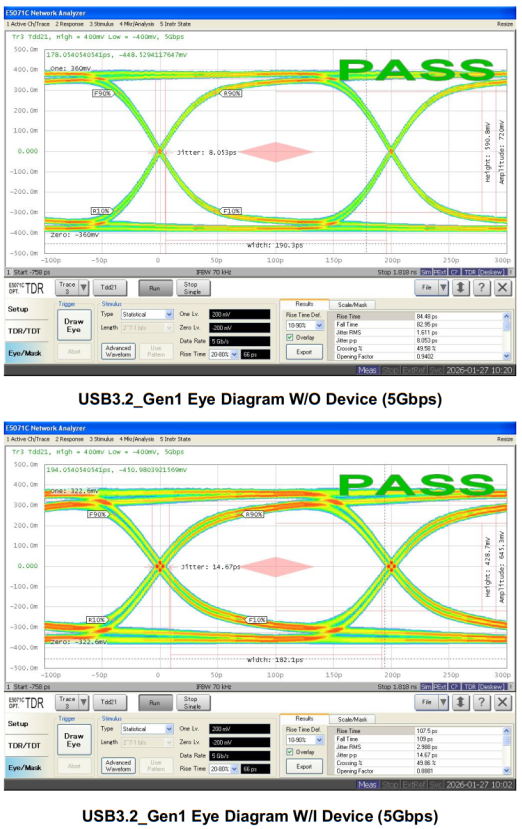

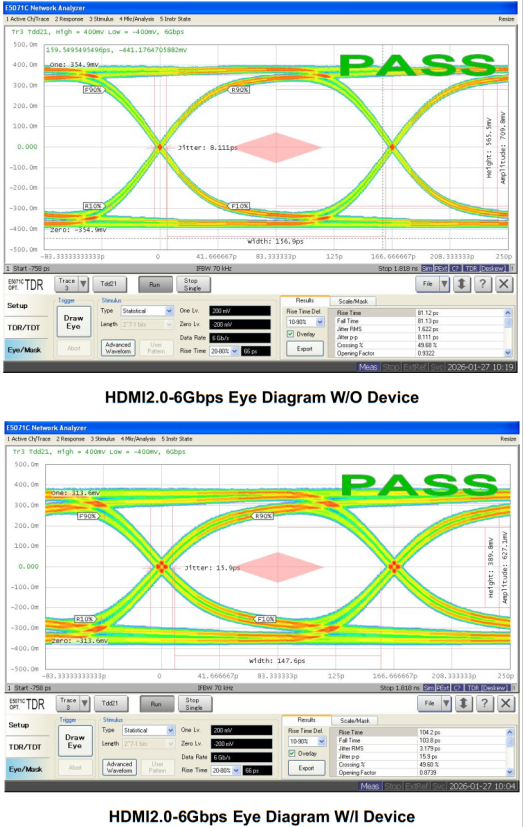

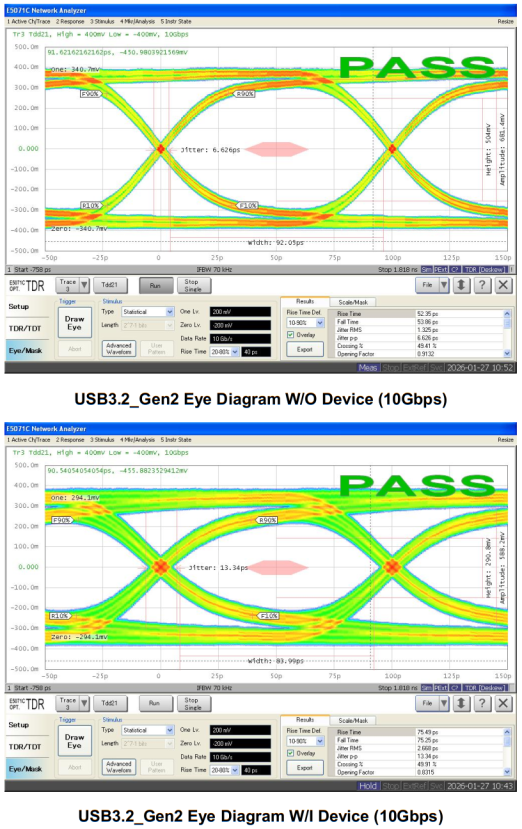

TFC0521M眼圖測試結果
