微電網作為整合“源、儲、荷、網”四大核心單元的新型能源系統，是推動分布式新能源規模化滲透、保障能源安全、助力“雙碳”目標實現的重要載體。總體架構作為微電網運行的“骨架”，其設計合理性直接決定系統的運行穩定性、能源利用效率與場景適配能力。在微電網架構設計中，“安全、高效、靈活”三大導向并非孤立存在，而是相互支撐、協同統一的有機整體——安全是底線，筑牢微電網運行的根基；高效是核心，彰顯微電網的能源價值；靈活是支撐，適配復雜多變的運行工況。堅守三重導向，既是微電網總體架構設計的核心準則，也是實現其高質量運行、規?；茝V的關鍵前提。本文圍繞三重導向，系統闡述其設計內涵、核心要求與實操路徑，為微電網總體架構設計提供理論支撐與實操參考。

一、安全導向：筑牢微電網運行的底線根基

安全是微電網總體架構設計的首要原則，核心內涵是“保障供電連續性、設備安全性與系統穩定性”，抵御各類內外部風險，避免因故障、擾動導致系統癱瘓或供電中斷，確保核心負荷的可靠供電。微電網運行面臨的安全風險多樣，包括分布式電源出力波動、負荷突變、設備故障、電網擾動等，架構設計需從“預防、隔離、應急”三個維度發力，構建全流程安全保障體系，守住安全底線。

在架構設計中，安全導向的核心要求與實操路徑主要體現在三個方面：

（一）一是構建冗余備份體系，避免單點故障風險

在電源側，搭配常規備用電源（如柴油發電機、燃氣輪機），與可再生能源電源形成互補，確保可再生能源出力不足或故障時，備用電源能夠快速啟動，保障供電連續性；在儲能側，采用多組儲能單元并聯布局，單個儲能單元故障時，其余單元可正常運行，提升儲能系統的可靠性；在控制與通信側，設置主備控制節點與冗余通信鏈路，避免控制中樞或通信中斷導致的系統失控。

（二）二是完善故障隔離與防護機制，控制故障擴散范圍

架構設計中需合理劃分配電區域，在各區域設置智能斷路器、分段開關等故障隔離設備，當某一區域發生線路故障、設備故障時，能夠快速隔離故障區域，避免故障擴散至整個微電網，保障非故障區域的正常供電；同時，配置過壓、過流、防雷等防護設備，抵御電網擾動、自然災害等外部風險，保護設備安全與系統穩定。

（三）三是強化電能質量安全管控，滿足負荷用電需求

架構設計中需融入電能質量治理模塊，針對分布式電源逆變器產生的諧波、負荷啟停帶來的電壓波動等問題，配置諧波濾波器、無功補償裝置等設備，穩定母線電壓、頻率，抑制諧波污染，確保電能質量符合國家標準，保障敏感負荷（如精密儀器、醫療設備）的正常運行。安全導向的本質，是讓微電網具備“抗干擾、防故障、保供電”的能力，為高效、靈活運行奠定堅實基礎。

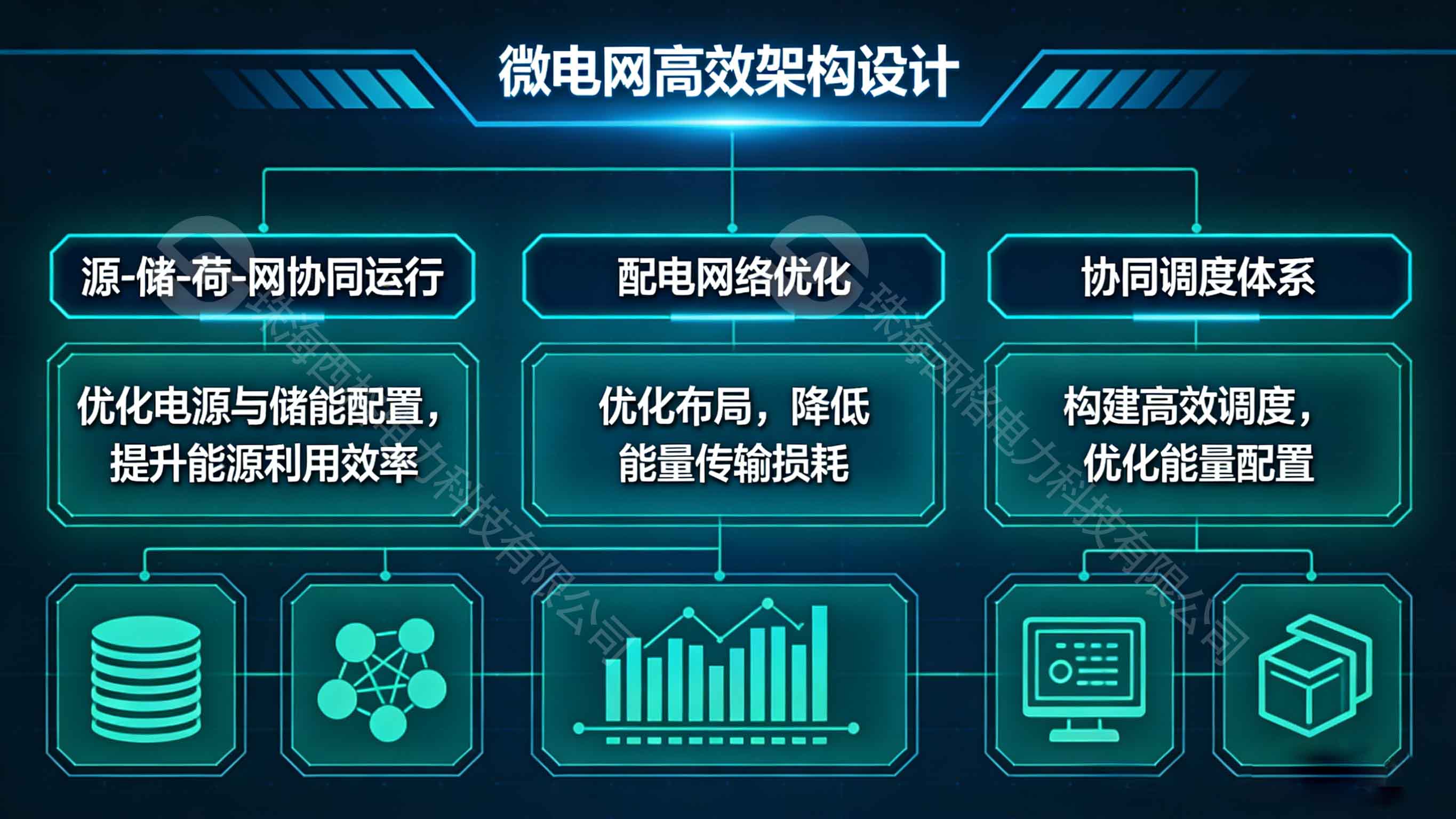

二、高效導向：彰顯微電網的能源價值核心

高效是微電網總體架構設計的核心目標，核心內涵是“提升能源利用效率、優化能量配置、降低運行成本”，實現“源、儲、荷、網”各單元的協同高效運行，最大化可再生能源就地消納率，提升微電網的運行經濟性與能源價值。微電網的高效運行，既要減少能源損耗，也要實現能量的精準匹配，避免能源浪費，這也是微電網區別于傳統配電網的核心優勢之一。

在架構設計中，高效導向的核心要求與實操路徑主要體現在三個方面：

（一）一是優化電源與儲能配置，提升能源利用效率

結合本地能源資源稟賦，合理布局分布式光伏、風電等可再生能源電源，最大化利用清潔新能源；精準測算儲能系統的容量與功率，實現儲能充放電與電源出力、負荷需求的精準匹配，提升可再生能源就地消納率，減少棄風棄光現象；同時，優化電源接入方式，避免不同出力特性的電源相互干擾，提升電源出力穩定性。

（二）二是優化配電網絡布局，降低能量傳輸損耗

架構設計中需結合電源與負荷的分布情況，合理規劃配電線路走向，縮短傳輸距離，采用環網或網狀拓撲替代傳統輻射式拓撲，實現能量的就地傳輸與就地消納；選用節能變壓器、高效輸電線路等節能設備，替代傳統高損耗設備，降低配電網絡的設備損耗與線路損耗；同時，引入智能配電調控技術，動態優化配電鏈路，進一步提升配電效率。

（三）三是構建高效協同調度體系，優化能量配置

在架構設計中融入智能控制與能量管理系統（EMS），采用先進的優化算法，結合電源出力預測、負荷需求預測，制定全局優化調度策略，實現電源出力、儲能充放電、負荷調控的協同聯動；在可再生能源出力高峰時，優先滿足本地負荷需求，多余能量存入儲能系統或上網銷售，避免能源浪費；在用電高峰時，統籌儲能放電與備用電源出力，補充負荷缺口，提升運行經濟性。高效導向的本質，是讓微電網實現“能源高效利用、成本合理可控、價值最大化”，彰顯其在能源轉型中的核心價值。

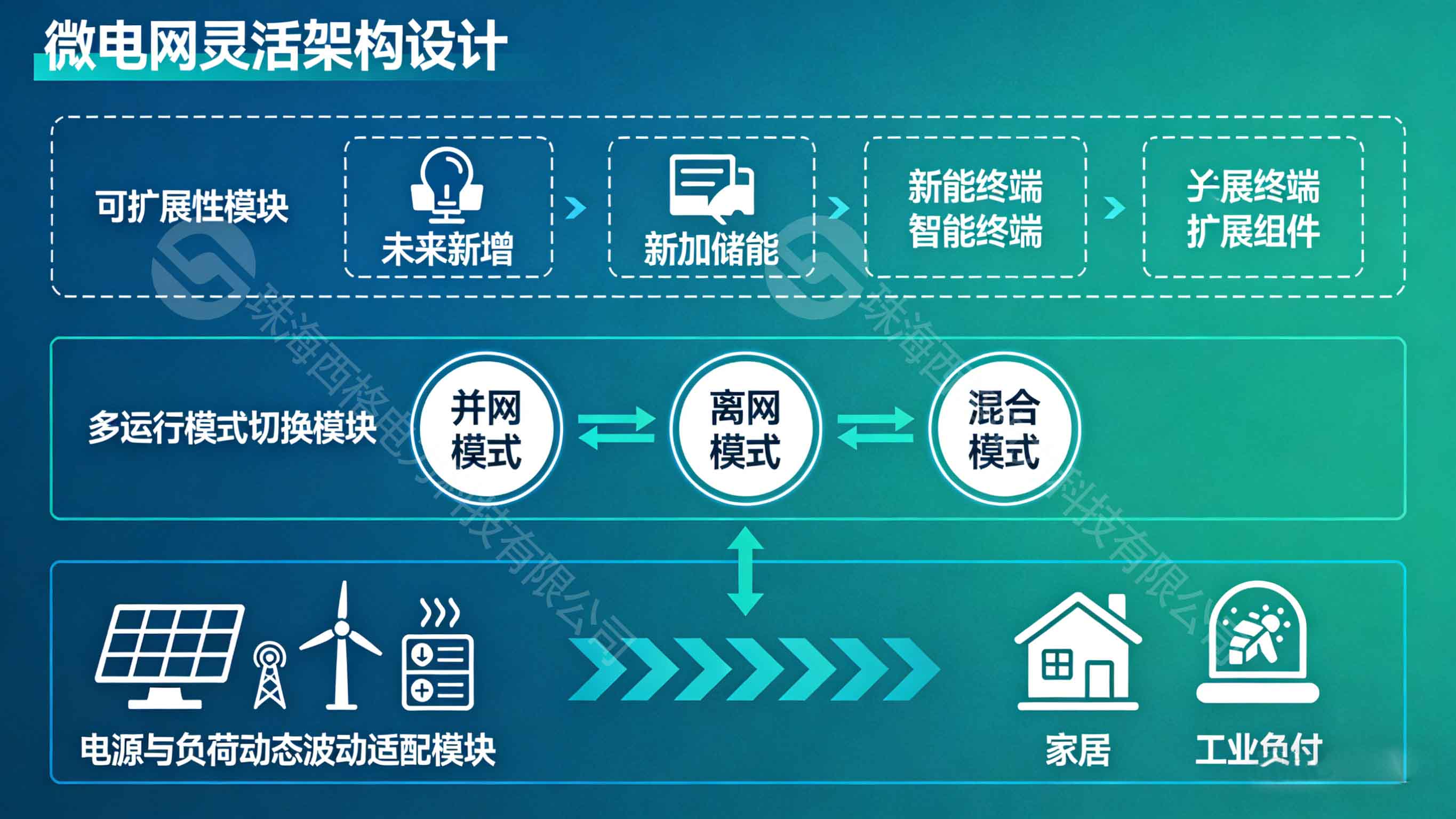

三、靈活導向：適配復雜多變的運行工況

靈活是微電網總體架構設計的重要支撐，核心內涵是“適配電源波動、負荷變化、運行模式切換與未來拓展需求”，具備較強的自適應能力與可擴展性，能夠應對復雜多變的運行工況，滿足不同場景的運行需求。隨著高比例可再生能源接入、負荷類型多元化升級，微電網的運行工況呈現“高波動、高隨機、高靈活”的特征，靈活導向成為架構設計的必然要求。

在架構設計中，靈活導向的核心要求與實操路徑主要體現在三個方面：

（一）一是適配電源與負荷的動態波動，提升系統自適應能力

架構設計需支持分布式電源的靈活接入與退出，預留標準化接入接口，新增光伏、風電等電源時，無需重構整個架構；采用柔性調控設備（如柔性交流輸電設備、智能軟開關），能夠快速應對可再生能源出力驟升驟降、負荷突增突減等突發工況，穩定系統運行；同時，優化儲能充放電策略，提升儲能系統的響應速度，實現能量的快速緩沖與調節。

（二）二是支持多運行模式靈活切換，適配不同場景需求

架構設計需兼顧并網與離網兩種運行模式，配備靈活的模式切換裝置，實現兩種模式的平滑切換，在大電網正常運行時，微電網并網運行，實現能量互濟；在大電網故障或停電時，微電網快速切換至離網模式，保障核心負荷供電；同時，支持微電網與大電網、多微電網之間的協同運行，拓展運行邊界，提升運行靈活性。

（三）三是具備較強的可擴展性，適配未來發展需求

架構設計需預留充足的擴展接口，支持新型儲能設備、智能負荷、分布式電源的接入，適配未來技術升級與規模拓展；采用模塊化設計，各單元可獨立升級、靈活組合，避免因系統升級導致的架構重構，降低升級成本；同時，兼容不同的控制協議與通信標準，提升架構的兼容性與靈活性，適配多元化的運行需求。靈活導向的本質，是讓微電網具備“自適應、可擴展、多適配”的能力，應對復雜多變的運行環境，實現長期穩定發展。

四、三重導向的協同優化：構建高質量微電網架構

微電網總體架構設計的“安全、高效、靈活”三重導向，并非相互獨立，而是相互支撐、協同統一的有機整體，三者缺一不可、辯證統一。安全是高效、靈活運行的前提，只有守住安全底線，才能實現高效利用與靈活適配；高效是安全、靈活運行的核心目標，脫離高效的安全與靈活，失去了微電網的能源價值；靈活是安全、高效運行的保障，只有具備較強的靈活性，才能應對工況波動，確保安全穩定與高效運行。

在架構設計實踐中，需實現三重導向的協同優化，避免單一導向的片面追求。例如，在配置冗余備份設備保障安全時，需兼顧設備成本與運行效率，避免過度配置導致的資源浪費；在優化配電網絡提升效率時，需考慮故障隔離與靈活擴展，確保網絡既高效又安全、靈活；在設計靈活接入接口時，需強化安全防護與電能質量管控，確保靈活接入的同時保障系統安全。通過協同優化，構建“安全可靠、高效經濟、靈活適配”的微電網總體架構，實現三者的有機統一，滿足微電網高質量運行的需求。

微電網總體架構設計的“安全、高效、靈活”三重導向，是貫穿架構設計全流程的核心準則，決定了微電網的運行質量、能源價值與發展?jié)摿Α０踩珜蛑芜\行底線，高效導向彰顯核心價值，靈活導向適配發展需求，三者協同聯動，構成微電網總體架構設計的核心邏輯。

隨著新能源技術、智能化技術、通信技術的不斷迭代，微電網的應用場景將更加廣泛，運行工況將更加復雜，對架構設計的要求也將不斷提升。未來，在架構設計中，需持續堅守三重導向，結合場景需求，不斷優化設計方案，融合新型技術，推動微電網總體架構向“更安全、更高效、更靈活”的方向升級，進一步發揮微電網在能源轉型中的重要作用，為構建清潔低碳、安全高效的能源體系提供重要支撐。
