產品結構越做越緊湊，留給內置陶瓷天線的空間一縮再縮，可性能要求一點沒降 —— 尺寸要更小，信號傳輸距離要達標（增益要夠），全頻段工作要穩定（帶寬要足）。不少工程師調試時總會陷入循環：把天線尺寸壓下去了，增益和帶寬雙雙跳水；好不容易把增益調上去了，工作帶寬又窄到踩線；好不容易拉寬了帶寬，中心頻點的性能又不達標。

其實這背后，藏著陶瓷天線設計與調試中繞不開的「性能不可能三角」——尺寸、增益、帶寬三者的權衡關系。今天我們結合天線調試實操，教你怎么在有限的條件里，找到最適合產品的性能平衡點。

陶瓷天線的“不可能三角”

在射頻領域，尺寸、增益和帶寬三者構成了一個蹺蹺板結構。對于陶瓷天線（包括介質天線和單極子陶瓷天線）而言，這個關系尤為明顯：

尺寸與帶寬：天線的工作帶寬與其電尺寸（以波長為單位）成正比。尺寸越小，等效輻射口徑越小，Q值（品質因數）就越高，帶寬自然就越窄。如果你想把天線做小，就必須接受它只能在一個極窄的頻點附近高效工作。

尺寸與增益：天線的增益受限于輻射面積。在同樣無源增益的條件下，更小的尺寸意味著更低的輻射效率。一根25mm 的陶瓷天線，其峰值增益通常比 10mm 的同類產品高出 2-3dBi。

增益與帶寬：在高Q值的小尺寸天線中，增益和帶寬通常是“同進同退”的。當通過調試讓天線在中心頻點諧振得越好，回波損耗（S11）越低，此時帶寬往往會變窄；反之，為了拓寬帶寬，有時需要“犧牲”掉一部分中心頻點的匹配度。

總結：

小尺寸= 窄帶寬 + 低增益
大尺寸= 寬帶寬 + 高增益

天線調試：在約束中尋找“最優解”





01阻抗匹配

陶瓷天線（尤其是單極子或IFA形式）的饋入端，在未調試前呈現出容性感性交錯的狀態。

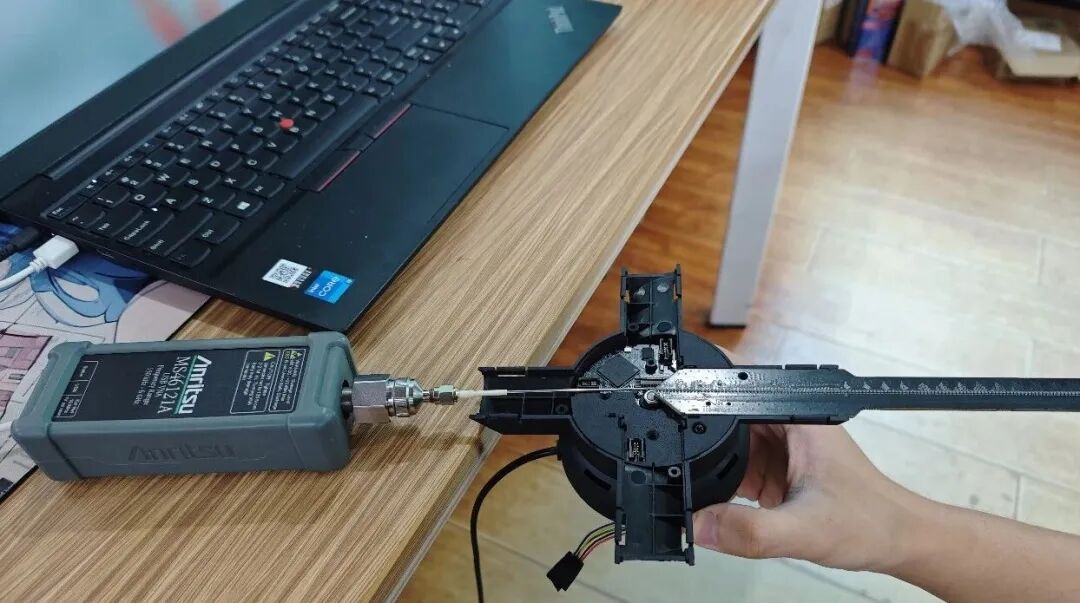

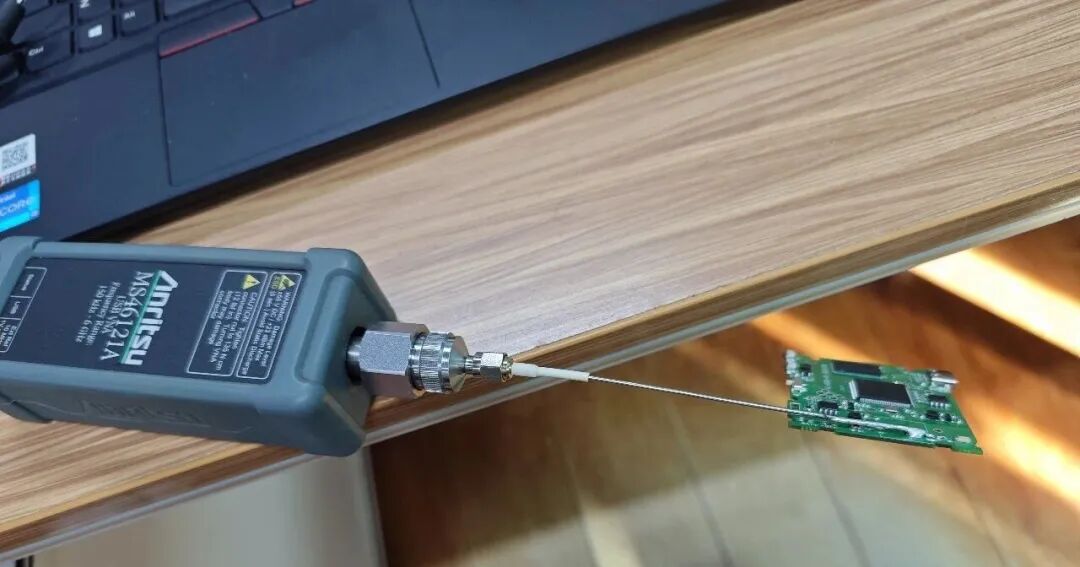

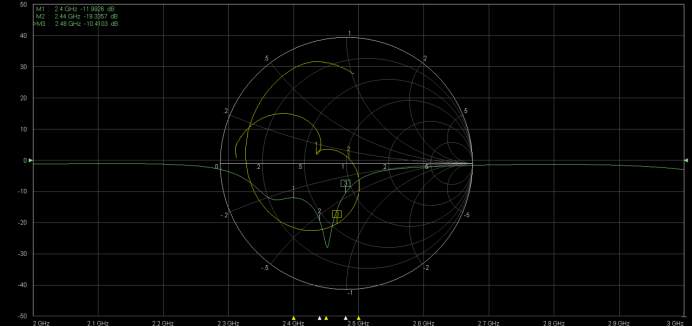

操作：通過 Pi 型電路（串/并聯電容、電感），在網絡分析儀上將阻抗收斂到 50 歐姆純阻點附近。

權衡點：優秀的匹配可以提升效率（等效提升增益），但過于“尖銳”的匹配可能會壓縮原本就不富裕的帶寬。

地平面優化02

對于陶瓷天線來說，PCB 的地不僅是參考地，更是輻射體的一部分。

現象：增加地平面長度，通常能提升增益，但會改變天線的諧振頻率。

調試技巧：在尺寸受限時，通過調整“凈空區”的大小和地的形狀，可以在不增加天線本體尺寸的情況下，將增益提升 1-2dB。

03帶寬的取舍

對于小尺寸陶瓷天線（如 3.2*1.6mm），其 2.4GHz 頻段的帶寬往往只有 80-150MHz。

調試策略：如果產品僅用于藍牙（工作在 2402-2480MHz，窄帶），可以通過調試將性能集中在中心頻點，保證通訊距離（高增益）。如果產品需要兼容 Wi-Fi 6 全頻段（2.4G 和 5G），則需要選擇尺寸更大或特定設計的寬帶陶瓷天線，不能強行在窄帶天線上“拓頻”。
應用領域：如何選型才能少走彎路？

不同領域的產品，對“三角”的側重點完全不同。我們結合調試經驗，給出以下選型建議：

結語

陶瓷天線的設計，從來不是追求“絕對完美”的過程，而是一場在物理尺寸、通訊距離、頻段覆蓋之間尋找最佳平衡點的藝術。

無論是選型階段的規格確認，還是打樣階段的天線調試，亦或是量產階段的性能一致性保障，每一個細節都決定了產品最終的無線體驗。
