產品概述

ET8330A是一款專門為便攜式設備的核心電源系統供電的高效率低壓大電流同步降壓轉換芯片，其可以為處理器、存儲器、硬盤、SDD、LPDDR4/5等模塊供電，持續帶載能力可以達到3A以上。

其輸入電壓范圍2.5V5.5V，輸出電壓范圍0.5V1.315V（步進5mV，可以通過I2C接口進行編程），同時其輸出電壓調節可以通過寄存器設置轉換速率從而實現動態調壓（DVS）。

ET8330A在輕載條件下工作于脈沖頻率調制（PFM）模式，此時靜態電流僅有30uA。在重載條件下，會自動切換至固定頻率2.4MHz的脈寬調制（PWM）模式以實現重載下的輸出紋波以及優異的瞬態響應。關斷模式下的靜態功耗小于1uA，從而實現長待機。同時還可以根據實際應用場景，通過寄存器設置成強制PWM模式以滿足不同的需求。

ET8330A采用15焊球的晶圓級 (WLCSP) 芯片封裝(1.15mm×1.95mm)，球間距0.4mm。

產品特點

可編程輸出電壓：0.5V~1.315V

輸入電壓范圍：2.5V~5.5V

可編程壓擺率，支持動態電壓調節（DVS）

輕載條件下采用PFM工作模式

卓越的負載瞬態響應性能

連續輸出電流：3A

PFM模式下空載輸入電流為30μA

內置過熱關斷與過流保護功能

采用WLCSP15封裝形式（1.15mm×1.95mm，0.4mm 引腳間距）

典型應用

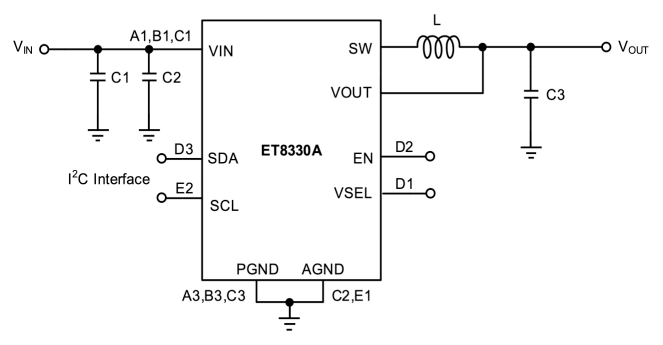

圖1：ET8330A Application Circuit

管腳定義

TOP View BOTTOM View

圖2：管腳定義

功能框圖

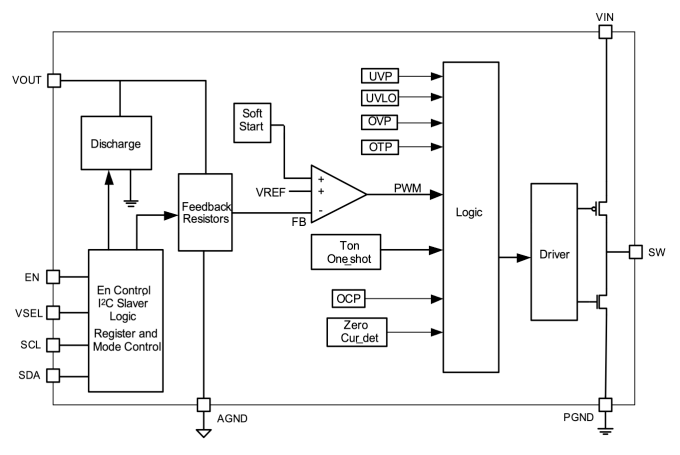

圖3：功能框圖

關鍵數據

（1）效率曲線：

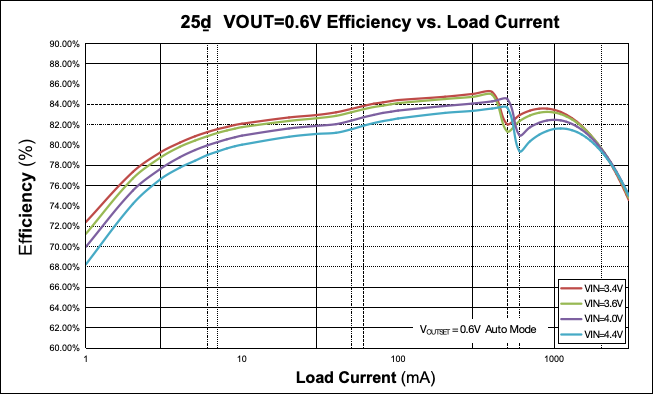

圖4：Efficiency vs. Load Current and Input Voltage, VOUT=0.600V

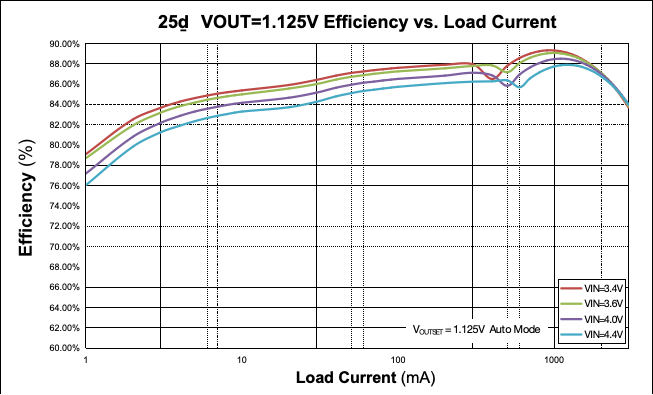

圖5：Efficiency vs. Load Current and Input Voltage, VOUT=1.125V

（2）輸出紋波：

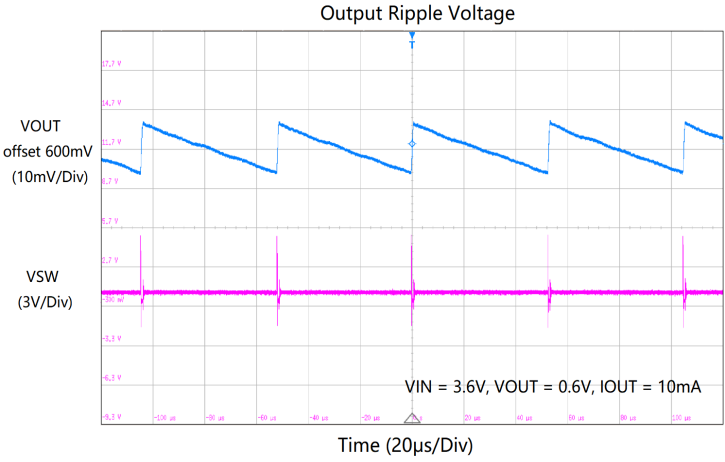

圖6：PFM模式

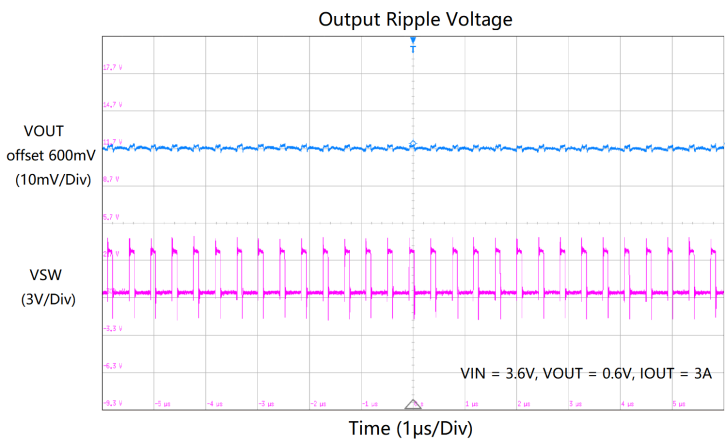

圖7：PWM模式

（4）負載瞬態響應：

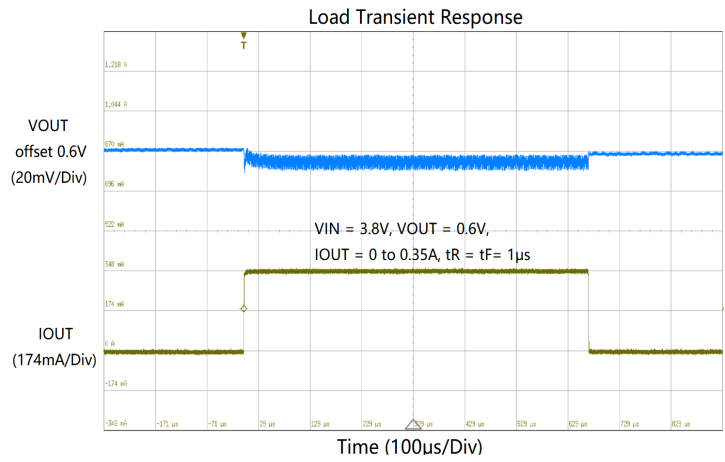

圖8：VOUT=0.6V, Load Transient Test

（5）輸入瞬態響應：

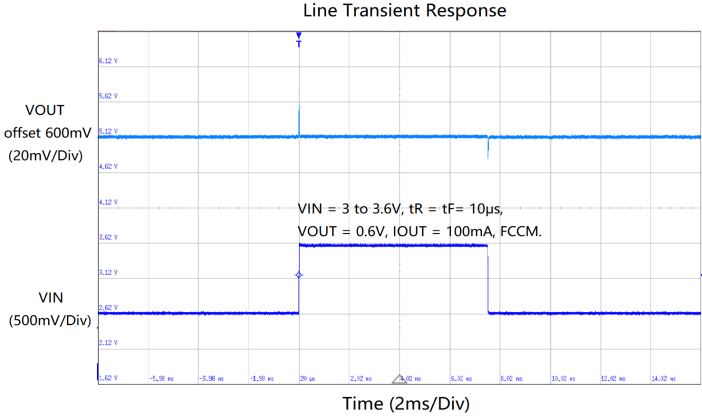

圖9： VOUT=0.6V, Line Transient Test
