產品概述

ETQ8134M是一款高集成度、寬輸入電壓、3A輸出同步降壓變換器。該器件經過優化，可以以最小的外部元件計數運行，并實現了低待機電流。

ETQ8134M采用自適應恒時(ACOT)結構，具有快速的瞬態響應能力。它還支持低等效串聯電阻(ESR)輸出電容器和超低ESR陶瓷電容器，無需外部補償元件。在輕載工作時，ETQ8134M工作在脈沖調頻(PFM)模式下，保持高效率。

ETQ8134M采用ESOP8封裝。

產品特點

內部集成130mΩ和100mΩ內阻的N-Channel FET

采用ACOT控制模式，擁有較快的瞬態響應

輸入電壓范圍:4.5V to 38V

輸出電壓范圍:VFBT Hto 7.0V

輸出持續電流為3A

開關頻率:600KHz

FB電壓為0.923V

關機電流小于5uA

輕載下PFM工作模式

帶有預偏置電壓?jiǎn)?dòng)

固定軟啟動時間1ms

逐周期限流保護

打嗝保護

非鎖存UVP和TSD保護

輸入OVP保護

滿足車規AEC-Q100標準Grade 1等級

封裝：ESOP8（6.0*4.9mm）

典型應用

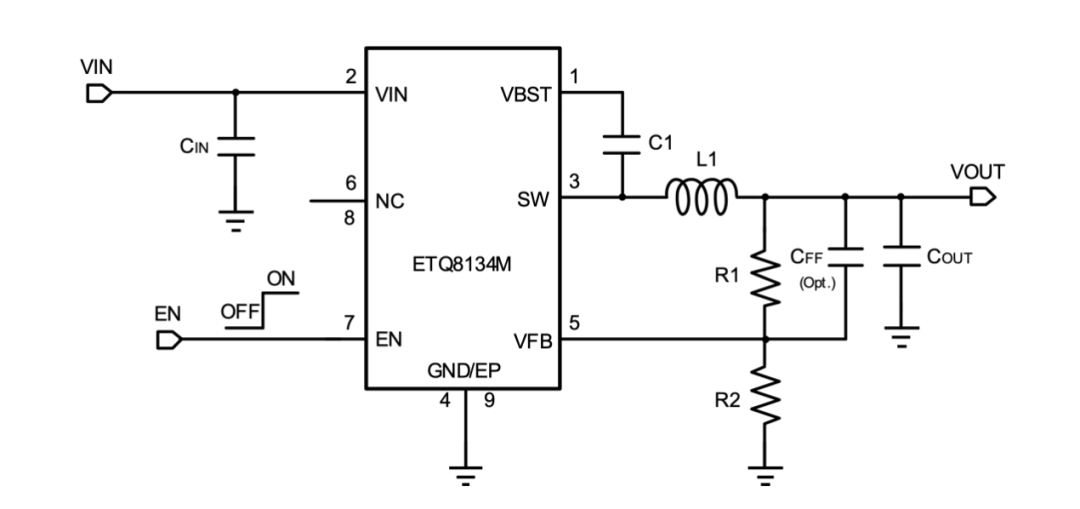

圖1：ETQ8134M Application Circuit

管腳定義

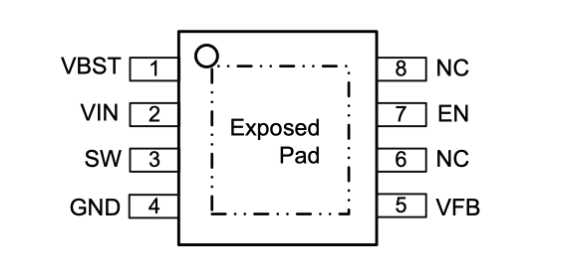

圖2：TOP VIEW

功能框圖

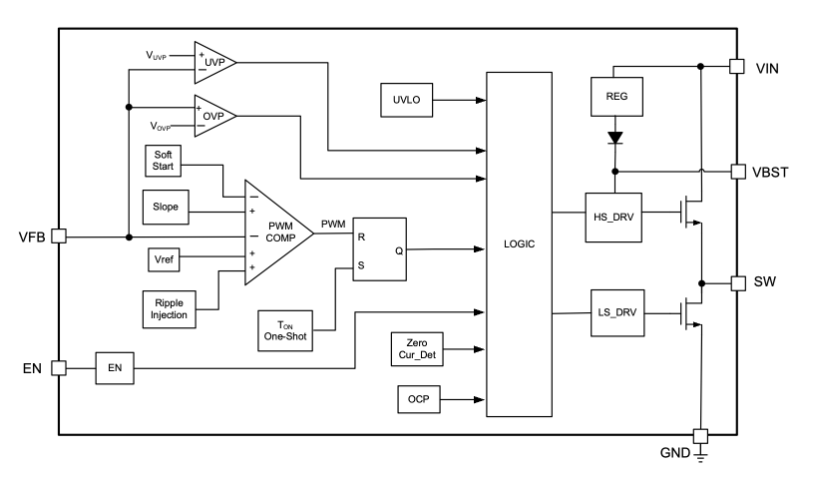

圖3：功能框圖

關鍵數據

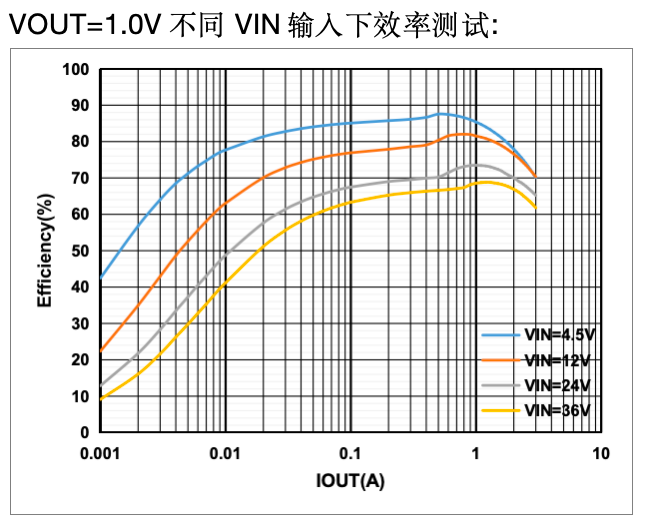

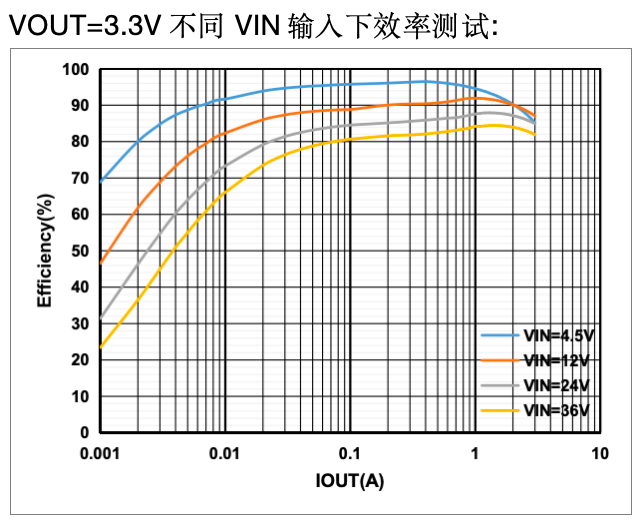

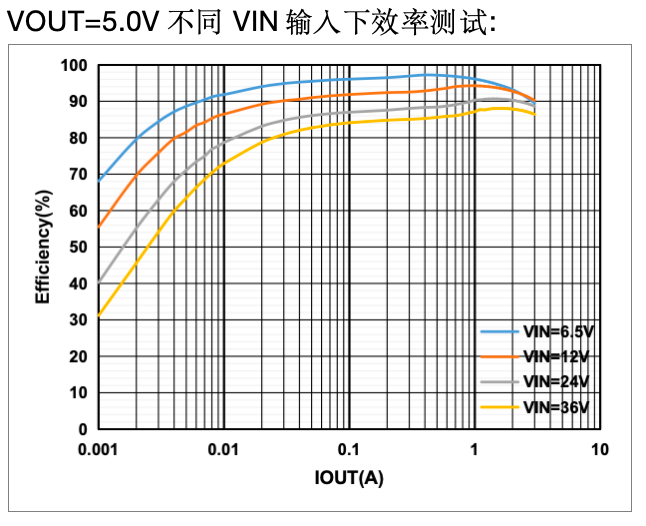

（1）效率曲線：

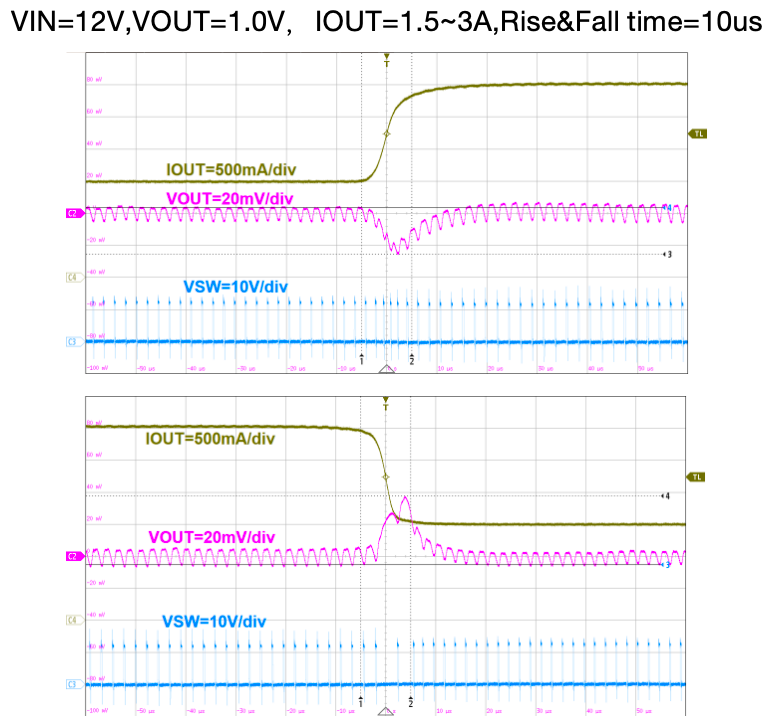

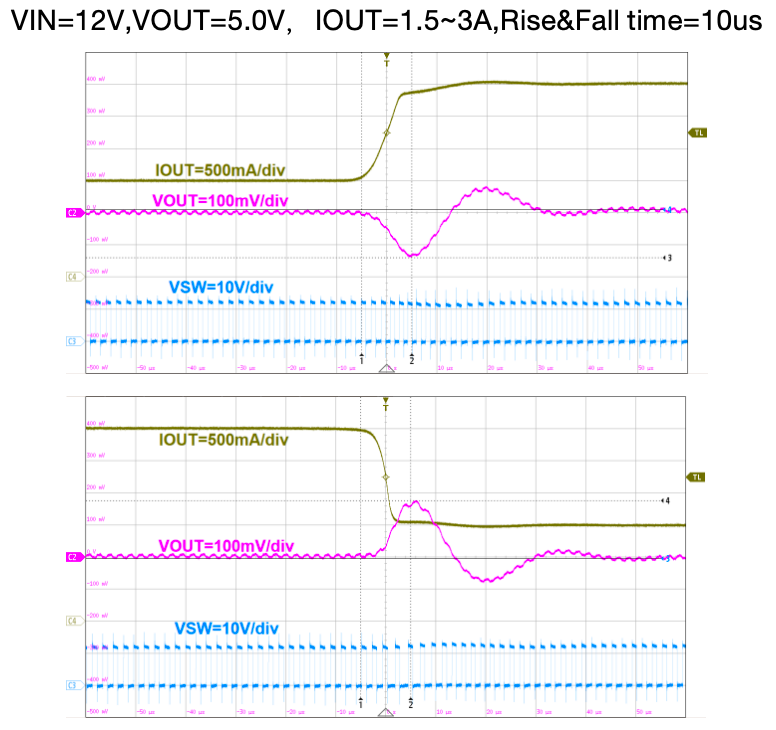

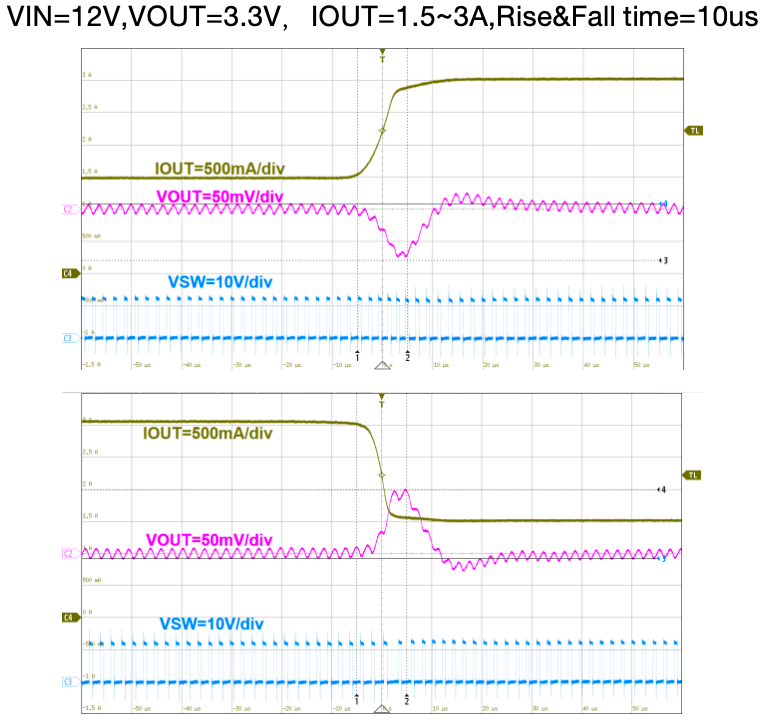

（2）瞬態響應：

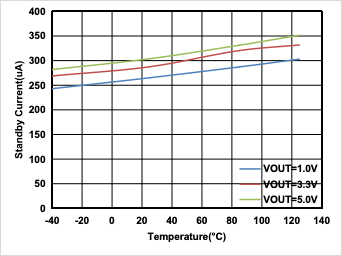

（3）不同溫度下IIN測試：

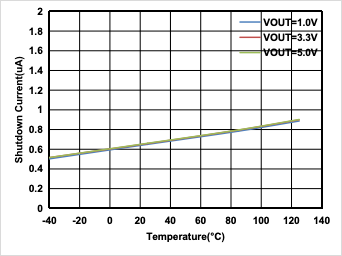

（4） 不同溫度下ISD測試：
