電機在停止瞬間變頻器報短路故障（常見代碼如SCF1、SCF），原因通常出在電機或電纜絕緣層被擊穿、變頻器內部功率模塊損壞，或是停車時的發電效應。

要解決這個問題，可以按下面三個方向來排查，同時留意是停機時發生還是啟動瞬間發生，這兩種情況指向的原因有所不同。

故障主要原因分析

分步排查與解決方法

建議按以下步驟操作，安全第一，務必在斷電且電容放電完畢后進行：

1. 斷電檢查（外部負載）
首先，將變頻器與電機之間的連接電纜斷開。

檢查電機絕緣：用兆歐表（搖表）測量電機三相繞組對地的絕緣電阻。正常值應在0.5兆歐以上，若低于此值或阻值為零，說明電機已損壞。

檢查動力電纜：同樣用兆歐表檢查每根動力線芯線對地（金屬屏蔽層或大地）的絕緣情況。如果絕緣不良，需更換電纜。

2. 空載測試（內部硬件）
確認電機和電纜沒問題后，再進行下一步。

不帶電機運行：重新接好線但不連接電機，啟動變頻器。

觀察結果：

如果依然報短路故障，說明問題大概率出在變頻器內部，比如IGBT模塊、驅動板或電流檢測霍爾元件損壞。這種情況通常需要聯系廠家或?qū)I(yè)維修人員處理。

如果空載運行正常，說明變頻器本身沒問題，問題仍出在外部負載或參數設置上。

3. 負載測試（參數與工況）
如果空載正常，接上電機后進行帶載測試。

檢查機械負載：手動盤動電機軸，確認是否有卡死或阻力過大的情況，這可能導致啟動瞬間過流。

調整參數：

延長減速時間：如果是在減速停機時出現故障，請增加變頻器的“減速時間”參數。

檢查電機參數：核對變頻器中設置的電機銘牌參數（功率、電流、電壓）是否與實際一致。

進行自整定：如果參數正確但仍報警，可嘗試對電機進行一次動態或靜態自整定，以獲取更準確的電機模型。

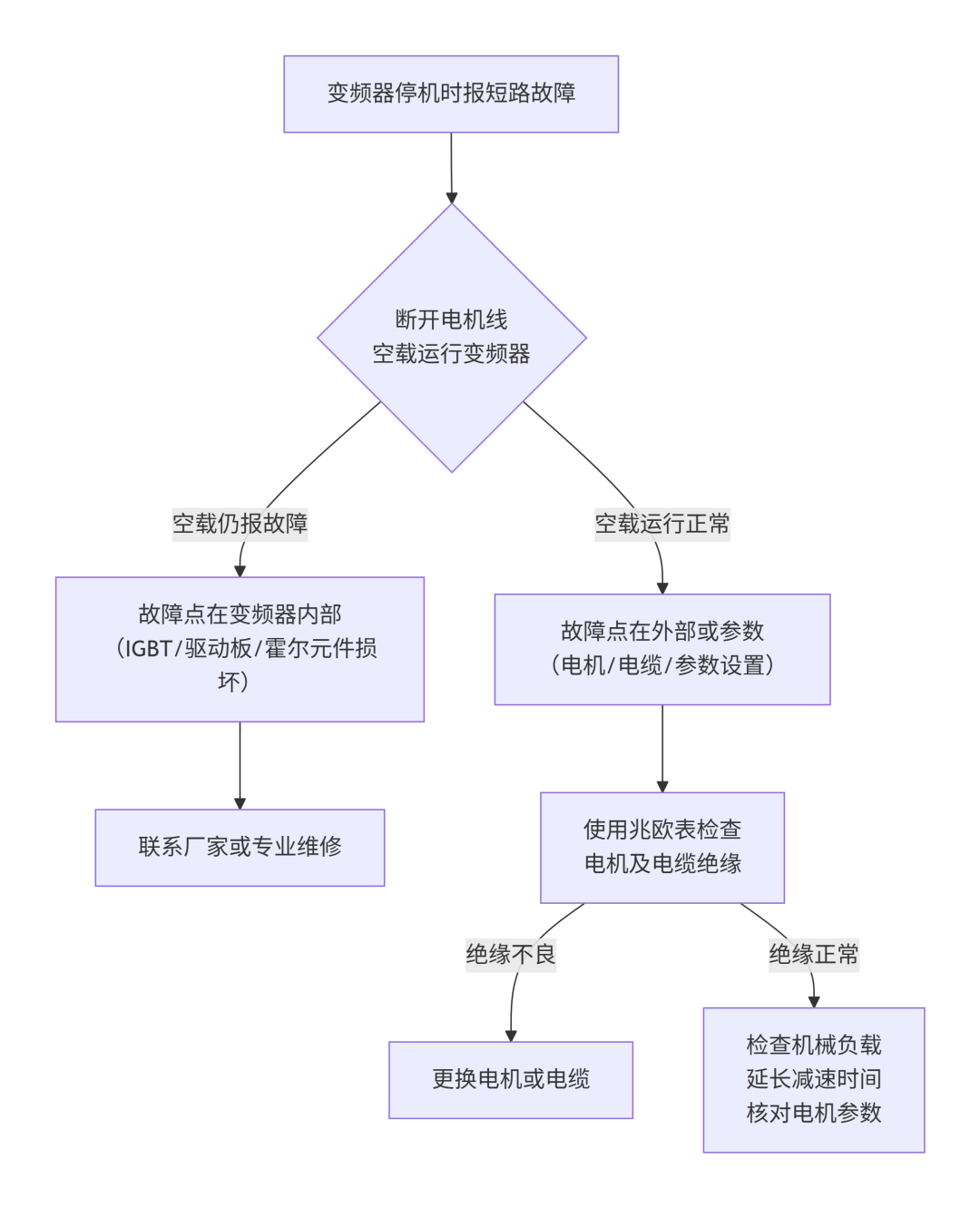

快速判斷流程圖

總的來說，遇到這類問題可以先斷開電機空載測試，這是區分“變頻器壞”還是“電機壞”最高效的辦法。如果空載運行正常，就重點排查電機絕緣和減速時間設置；如果空載依然報錯，那變頻器內部硬件故障的可能性就比較大了。
